空间数据的拓扑关系

空间数据的拓扑关系空间数据的拓扑关系1.空间数据的拓扑关系地理信息系统同其它一些事务信息处理系统如银行管理系统，图书检索系统的主要区别在于地理信息系统中具有大量几何目标信息。

这些几何目标信息还包含两类信息，一类是目标本身的位置信息；另一类是地物间的空间关系信息。

如果忽略几何目标间的空间关系信息，那么从数据结构的角度看，地理信息系统的数据结构就可以设计成通常事务信息处理系统的形式。

也就是说，由于地理信息系统必须同时考虑几何目标的空间关系、地物位置信息及特征信息，致使地理信息系统的数据结构比较复杂。

为了研究几何目标的空间关系，在此引入拓扑关系的概念。

2. 拓扑的基本概念几何信息和拓扑关系是地理信息系统中描述地理要素的空间位置和空间关系的不可缺少的基本信息。

其中几何信息主要涉及几何目标的坐标位置、方向、角度、距离和面积等信息，它通常用解析几何的方法来分析。

而空间关系信息主要涉及几何关系的“相连”、“相邻”、“包含”等信息，它通常用拓扑关系或拓扑结构的方法来分析。

拓扑关系是明确定义空间关系的一种数学方法。

在地理信息系统中用它来描述并确定空间的点、线、面之间关系及属性，并可实现相关的查询和检索。

从拓扑观点出发，关心的是空间的点、线、面之间的联接关系，而不管实际图形的几何形状。

因此，几何形状相差很大的图形，它们的拓扑结构却可能相同。

图3-4(a)(b)所表示的图，其几何形状不同，但它们结点间拓扑关系是相同的，均可用图3-4(c)所示结点邻接矩阵表示。

(c)中交点为1处表示相应纵横两结点相连。

同样，图3-5(a)(b)所表示的图，其几何形状完全不同，但各面块之间的拓扑邻接关系完全相同，如图3-5(c)邻接矩阵所示，(c)中交点为1处表示相应的两个面相邻。

总之，拓扑关系反映了空间实体之间的逻辑关系，它不需要坐标、距离信息，不受比例尺限制，也不随投影关系变化。

因此，在地理信息系统中，了解拓扑关系对空间数据的组织，空间数据的分析和处理都具有非常重要的意义。

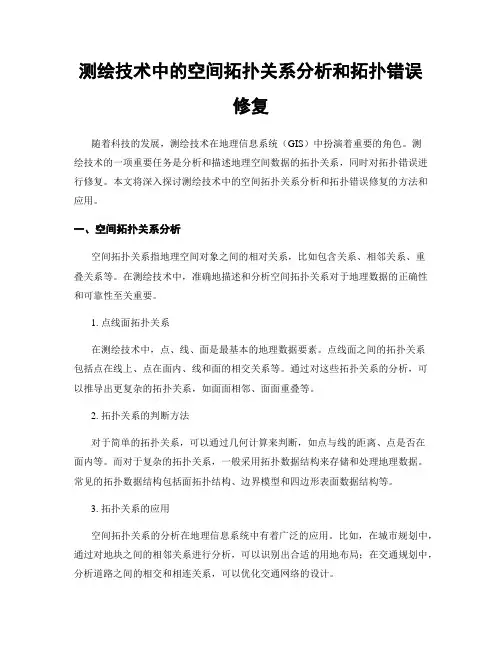

测绘技术中的空间拓扑关系分析和拓扑错误修复随着科技的发展，测绘技术在地理信息系统（GIS）中扮演着重要的角色。

测绘技术的一项重要任务是分析和描述地理空间数据的拓扑关系，同时对拓扑错误进行修复。

本文将深入探讨测绘技术中的空间拓扑关系分析和拓扑错误修复的方法和应用。

一、空间拓扑关系分析空间拓扑关系指地理空间对象之间的相对关系，比如包含关系、相邻关系、重叠关系等。

在测绘技术中，准确地描述和分析空间拓扑关系对于地理数据的正确性和可靠性至关重要。

1. 点线面拓扑关系在测绘技术中，点、线、面是最基本的地理数据要素。

点线面之间的拓扑关系包括点在线上、点在面内、线和面的相交关系等。

通过对这些拓扑关系的分析，可以推导出更复杂的拓扑关系，如面面相邻、面面重叠等。

2. 拓扑关系的判断方法对于简单的拓扑关系，可以通过几何计算来判断，如点与线的距离、点是否在面内等。

而对于复杂的拓扑关系，一般采用拓扑数据结构来存储和处理地理数据。

常见的拓扑数据结构包括面拓扑结构、边界模型和四边形表面数据结构等。

3. 拓扑关系的应用空间拓扑关系的分析在地理信息系统中有着广泛的应用。

比如，在城市规划中，通过对地块之间的相邻关系进行分析，可以识别出合适的用地布局；在交通规划中，分析道路之间的相交和相连关系，可以优化交通网络的设计。

二、拓扑错误修复由于测绘数据的复杂性和多样性，地理数据中常常存在着各种各样的拓扑错误。

拓扑错误不仅会导致地理信息系统的数据不准确，还会影响到后续的分析和应用。

因此，及时发现和修复拓扑错误是非常重要的。

1. 常见的拓扑错误在测绘数据中，常见的拓扑错误包括重叠、断裂、缝隙等。

重叠错误指不同地理要素之间存在重叠关系，如建筑物之间的重叠；断裂错误指地理要素之间存在中断或断裂，如道路中间出现断裂；缝隙错误指地理要素之间存在间隔或缝隙，如线要素没有完全贴合面要素。

2. 拓扑错误修复方法拓扑错误的修复可以通过不同的方法来实现。

常见的方法包括：a. 自动修复：使用算法或软件工具来自动检测和修复拓扑错误。

三、空间数据结构与GIS数据模型地理信息系统所处理的数据与一般事务性信息系统如银行管理系统、图书检索系统不同。

GIS的数据处理不仅包括所研究对象的属性关系，还包括研究对象的空间位臵以及空间拓扑关系等信息，数据量大，结构复杂。

因此，人们对GIS中的数据结构和数据模型进行了大量的研究，并发展了一整套空间数据处理的算法。

一、空间数据结构的概念数据结构是指数据的组织形式，可以分为抽象数据结构(或称逻辑结构)和数据存贮结构(或称物理结构)来进行研究。

所谓抽象数据结构是指人们仅从概念上描绘数据之间的排列和联系，而并不涉及数据和具体程序管理细节。

数据存贮结构则是为实现某一抽象数据结构而具体设计的数据存贮管理方式.是依照任务的不同，软件系统和设计者的不同而改变的，具有一定的特殊性，是前者的一个具体实现。

地理空间数据在GIS中的流向可以认为经历了四个阶段。

用户认知的数据结构输入GIS系统后转换成为GIS空间数据结构，然后，为有效地进行数据管理，将其转化为数据库结构，最后按某种特定程式以硬件结构写入存贮介质。

上述流程即为数据的输入过程。

地理空间实体可以抽象为点、线、面三种基本地形要素来表示它的位臵、形状、大小、高低等。

---点(零维)：又称为元素或像元，是一个数据点，具有一对(x，y)坐标相至少—个属性，逻辑上不能再分。

这里所谓逻辑上不能再分是指抽象的点而不是几何点，因为事实上抽象的点可以是实体线段或面块，对某个比例尺或图像分辨率而言，它们可以被抽象为以一对坐标表示的数据点。

---线：是由一个(x,y)坐标对序列表示的具有相同属性的点的轨迹。

线的形状决定坐标对序列的排列顺序，线上每个点有不多于二个邻点。

地理实体，如河流、道路、地形线、公共设施走廊、区域边界、地质界线等均属线状地物，其特点是线上各点有相同的公共属性并至少存在一个属性。

---面：是以(x,y)坐标对的集合表示的具有相同属性的点的轨迹。

面的形状不受各点坐标对排列顺序的影响。

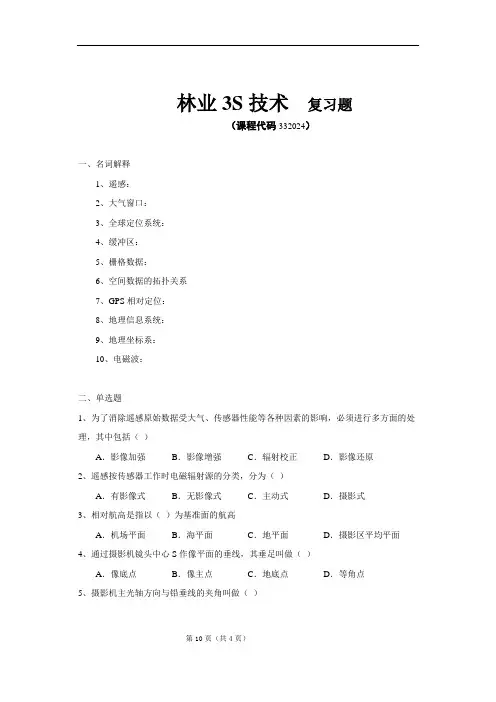

林业3S技术复习题（课程代码332024）一、名词解释1、遥感：2、大气窗口：3、全球定位系统：4、缓冲区：5、栅格数据：6、空间数据的拓扑关系7、GPS相对定位：8、地理信息系统：9、地理坐标系：10、电磁波：二、单选题1、为了消除遥感原始数据受大气、传感器性能等各种因素的影响，必须进行多方面的处理，其中包括（）A．影像加强B．影像增强C．辐射校正D．影像还原2、遥感按传感器工作时电磁辐射源的分类，分为（）A．有影像式B．无影像式C．主动式D．摄影式3、相对航高是指以（）为基准面的航高A．机场平面B．海平面C．地平面D．摄影区平均平面4、通过摄影机镜头中心S作像平面的垂线，其垂足叫做（）A．像底点B．像主点C．地底点D．等角点5、摄影机主光轴方向与铅垂线的夹角叫做（）A．垂直角B．仰角C．倾斜角D．俯角6、过像主点的像水平线（与主纵线垂直的所有线），叫做（）A．主纵线B．主横线C．等比线D．地平线7、航空摄影中，航向为南北飞行时，其像片编号多在像幅的（）A．南面B．东西面C．北面D．南北面8、投影差δ与地物高差h、像主点至像点的距离r、像片比例尺m、摄影机焦距f之间的关系应该是（）A．投影差δ与地物高差h成反比B．投影差δ与像主点至像点的距离r成反比C．投影差δ与像片比例尺m成反比D．投影差δ与摄影机焦距f成正比9、航空像片的比例尺是像片上与地面上对应的距离长度之比，它与（）有关。

A．航高B．摄影机型C．地物长度D．地物部位10、航空像片具有立体效果，但在立体观察时，必须是（）A．任意航线中的两张像片B．同一航线中的两张像片C．上下航线中的两张像片D．同一航线中的相邻两张像片11、航空像片立体观察时，由于像片对所处的平面位置不同，立体效应也不同，其中：零立体（无立体）是（）A．左像片在左，右像片在右B．左像片在右，右像片在左C．左右像片都各旋转90度D．右像片在上，右像片在下12、为了突出和显示目标物的特征，提高遥感图像的目视判读性能，最常用方法是光学影像增强处理，在林业上常用的方法有（）A．提高清晰度B．影像放大C．密度分割D．立体观察13、矢量图像是通过（）的方式来表示点、线、面实体的位置。

一、名词解释：1、数据：通过数字化或直接记录下来的可以被鉴别的符号，包括数字、文字、符号和图像等。

2、信息：用数字、文字、符号、语言等介质来表示事件、事物、现象等的内容、数量或特征，以便向人们（或系统）提供关于现实世界新的事实知识，作为生产、管理、经营、分析和决策的依据。

3、地理信息：指与空间地理分布有关的信息，它表示地表物体和环境固有的数据、质量、分布特征，联系和规律的数字、文字、图形、图像等总称。

4、土地信息：指一切有关土地的自然、社会、经济属性和土地管理内容的数字、文字、符号、语言、图形及图像的总称。

5、信息系统：具有采集、处理、管理和分析数据能力的系统，它能为单一的或有组织的决策过程提供各种有用信息。

6、空间信息系统：是对空间数据进行采集、处理、管理和分析的信息系统。

7、地理信息系统：是以地理空间数据为基础，在计算机软件硬件的支持下，对空间相关数据进行采集、管理、操作、分析、模拟和显示，并采用地理模型分析方法，适时提供多种空间和动态和地理信息，为地理研究和地理决策服务而建立起来的计算机技术系统。

GIS基本构成一般包括5个主要部分，即系统硬件、系统软件、空间数据、应用人员和应用模型。

8、土地信息系统：是各种土地信息及其载体（包括文字、数据及各种土地专题图表）的输入、存储、解说、修改、量测、统计运算、分析和输出的技术系统。

9、土地空间数据：是指以地球表面空间位置为参照，描述自然、社会和人文经济景观的数据。

10、数据元素：数据的基本单位，或称元素、结点、顶点、记录。

11、数据模型：根据未来便用上的要求和事物的特征用概念化的语言和示意图来描述现实世界。

12、数据结构：用逻辑关系图、列表、矩阵来表达数据类型，并用某些数据项来反映现实世界以及数据之间的逻辑关系。

13、空间数据：描述地理表面及近地空间实体的位置、形状、属性和时序特征的数据。

14、空间数据结构：是指空间数据适合于计算机存储、管理、处理的逻辑结构。

GIS 原理及应用-GIS 原理及应用1、同计算机关心制图相比，GIS 制图的显著优势在于〔〕A.是地理信息的载体B.具有存储地理信息的功能C.具有显示地理信息的功能D.具有强大的空间分析功能2、空间数据库与传统数据库相比，在治理地理空间数据上存在的区分〔〕A.操纵和查询文字和数字信息B.实体类型之间通常是简洁、固定的空间关系C.地理信息数据是连续的，并且具有很强的空间相关性D.存贮的数据通常为等长记录的数据3、以下哪些是属于地理信息系统的主要应用领域〔〕A.资源治理B.区域规划C.关心决策D.以上都是4、有关地图符号的描述不正确的选项是〔〕A.地图符号是地图的语言B.地图符号是表达地图内容的主要手段C.地图符号可由外形不同、大小不一和颜色有别的图形组成D.注记作为地图上的一种必要的说明文字，它不是地图符号5、矢量数据构造6、空间数据库7、空间叠置分析8、数字高程模型9、简述一个有用GIS 系统的根本组成。

10、什么是数据压缩？试举出四种常用的栅格数据压缩方法。

11、简述空间元数据的在空间数据库治理中的主要作用。

12、何为拓扑关系？在 GIS 中引入拓扑关系有何意义？常用的拓扑关系有哪些？13、操作尺度14、地理网格15、数据模型16、对象模型17、地图数字化18、拓扑关系19、空间数据构造20、影像金字塔构造21、空间索引22、空间数据查询23、空间分析24、栅格数据的追踪分析25、数字地形分析26、什么是GIS 空间分析？其方法是什么？27、什么是空间数据？28、网络分析的根本思想是什么？29、地理表达和地理模型的关系30、简述栅格数据构造的优缺点31、简述矢量数据构造的优缺点32、简述空间数据质量的主要把握方法。

33、简述空间数据查询过程的类型和查询内容34、简述空间关系的类型35、试论述矢量数据的叠置分析36、地理信息37、地理信息科学38、地理数据39、地理信息流40、四叉树数据构造41、不规章三角网模型42、拓扑构造43、游程编码44、栅格数据构造45、空间数据编码46、Delaunay 三角网47、Voronoi 多边形48、栅格数据压缩编码49、边界代数算法50、DIME 文件51、空间数据内插52、空间数据压缩53、坐标变换54、仿射变换55、数据精度56、空间数据模型57、分布式数据库58、对象－关系治理模式[/型]59、叠合分析60、网络分析61、透视图62、网络63、变量筛选分析64、变量聚类分析65、数字地面模型66、GIS 应用模型67、OGC68、空间数据质量69、投影转换70、虚拟地理环境71、高斯--克吕格投影72、utm 投影73、[空间]元数据74、GIS 互操作75、组件式GIS76、客户机/效劳器构造77、NSDI78、国家信息根底设施79、GML80、LBS81、网格GIS82、空间信息格网83、嵌入式GIS84、地理编码85、空间信息可视化86、空间数据仓库87、空间数据融合88、扫描矢量化89、屏幕跟踪矢量化90、元胞自动机91、等值线92、层次分析法93、ODBC94、质心95、地图符号96、节点〔node〕/顶点〔vertex〕97、地籍98、地理实体〔空间实体〕99、地理空间100、空间数据101、空间信息102、矢量数据103、空间数据库治理系统104、矢栅一体化105、GIS 的数据质量106、空间元数据107、空间缓冲区分析108、空间统计分析109、GIS 功能有哪些？110、GIS 根本构成？111、拓扑关系争论什么？类型？意义？112、空间数据库设计思想及步骤？113、元数据作用？114、什么是空间数据的拓扑关系？空间数据的拓扑关系的种类有哪些？应当如何表达？115、矢量图形数据的压缩方法有哪些？了解其根本原理。

地理信息系统原理试卷一、填空题(每空1分，共30分)1、一个实用的GIS要支持对空间数据的采集（输入）、处理、存储和管理、分析、显示（输出）等功能；其基本构成一般包括以下5个部分系统硬件、系统软件、空间数据（地理数据）、应用人员、应用模型。

2、空间数据结构建立的基本过程包括：根据用户需求，确定数据项目、确定数据源、数据分类和编码、确定数据结构类型、数据输入与编辑操作。

3、空间数据的拓扑关系包括：__拓扑邻接、拓扑关联、拓扑包含___，其对地理信息系统的数据处理和空间分析，具有重要的意义：1）根据拓扑关系，不需要利用坐标或距离，可以确定一种地理实体相对于另一种地理实体的空间位置关系；2）利用拓扑数据有利于空间要素的查询;3）可以利用拓扑数据作为工具，重建地理实体。

4、空间数据的坐标变换的实质是建立两个平面点之间的一一对应关系，包括几何纠正和投影转换。

前者，可利用仿射变换进行，根据图形变换原理，得出含有6个参数的坐标变换公式，需要知道不在同一直线上的3对控制点的数字化坐标及其理论值，才能求得上述参数。

但在实际应用中。

通常利用4个以上的点来进行。

5、基于多边形数据的栅格化方法，又称为点与平面图形的包含性检验分析。

6、基于图像的矢量化方法中，可利用剥皮法进行“细化”，剥皮过程的前提条件是不允一、单项选择 (每小题 2 分，共20 分)1．世界上地理信息系统的普遍发展和推广应用的阶段是20世纪（C）年代：A. 60年代B. 70年代C. 80年代D. 90年代2．以下不属于GIS输出设备的为（B ）A. 绘图仪B. 数字化仪C. 打印机D. 高分辨率显示装置3、在地理信息系统中，空间线对象是（B）：.A． 0维特征 B. 1维特征 C. 2维特征 D. 3维特征.4、空间图形的不同类元素之间的拓扑关系称为：（ B ）A．拓扑邻接B．拓扑关联C．拓扑包含 D．拓扑相交5、获取栅格数据的方法有：（ C ）A．手扶跟踪数字化法B．屏幕鼠标跟踪数字化法C．扫描数字化法D．人工读取坐标法6、栅格结构的特点是：（ C ）A．定位明显、属性隐含B．定位明显、属性明显C．定位隐含、属性明显D．定位隐含、属性隐含7、在空间数据库概念模型中，下面不属于传统数据模型的是：（ D ）A．层次数据模型B．网络数据模型C．关系数据模型D．面向对象数据模型8、描述图形在保持连续变化状态下，图形关系保持不变的性质．或空间实体之间的关系的数据为：（B）A．属性数据B．拓扑数据C．几何数据D．统计数据9、在栅格数据获取过程中，为减少信息损失提高精度可采取的方法是：（B ）A.增大栅格单元面积B.缩小栅格单元面积C.改变栅格形状D.减少栅格总数10、GIS区别于其它信息系统的一个显著标志是：（A ）A.空间分析B.计量分析C.属性分析D.统计分析11、数据处理是GIS的基本功能之一，对数据从一种数据格式转换为另一种数据格式，包括结构转换、格式转换、类型转换等，这种数据处理为（A ）A. 数据重构B. 数据变换C. 结构转换D. 数据抽取12、通过建立一种投影变换为另一种投影的严密或近似的解析关系式，直接由一种投影的数字化坐标x,y变换到另一种投影的直角坐标X,Y，这种投影转换方法称为（A ）A. 正解变换B. 反解变换C. 数值变换D. 几何纠正13、以下哪些不属于栅格数据结构的特点（A ）A. 图形显示质量好B. 多边形叠置分析较容易C. 数据结构简单D. 图形数据量小14、“二值化”是处理何种数据的一个技术步骤：（ A ）A.扫描数据 B．矢量数据 C．关系数据 D．属性数据15、对于估算长度、转折方向的凹凸度方便的编码方法是：（ D ）A.游程编码B.块码C.四叉树编码D.链码二．名词解释（每小题6分，共30分）1、地图投影2、栅格数据结构3、缓冲区分析4、空间分析---- 综合分析空间数据的技术的通称。

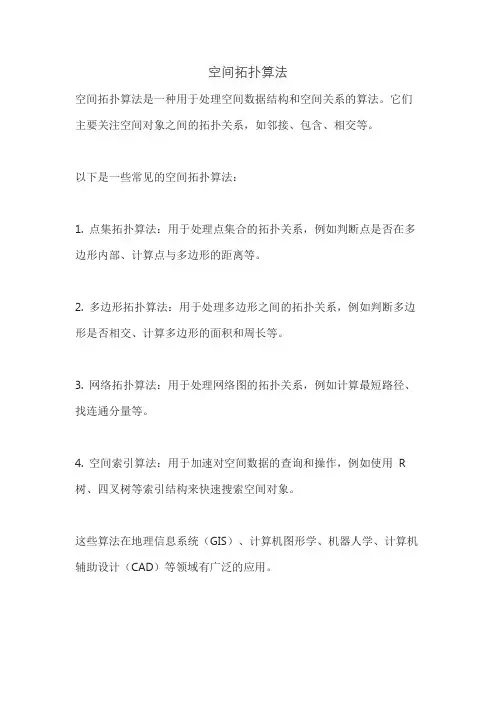

空间拓扑算法
空间拓扑算法是一种用于处理空间数据结构和空间关系的算法。

它们主要关注空间对象之间的拓扑关系，如邻接、包含、相交等。

以下是一些常见的空间拓扑算法：
1. 点集拓扑算法：用于处理点集合的拓扑关系，例如判断点是否在多边形内部、计算点与多边形的距离等。

2. 多边形拓扑算法：用于处理多边形之间的拓扑关系，例如判断多边形是否相交、计算多边形的面积和周长等。

3. 网络拓扑算法：用于处理网络图的拓扑关系，例如计算最短路径、找连通分量等。

4. 空间索引算法：用于加速对空间数据的查询和操作，例如使用R 树、四叉树等索引结构来快速搜索空间对象。

这些算法在地理信息系统（GIS）、计算机图形学、机器人学、计算机辅助设计（CAD）等领域有广泛的应用。

GIS练习题一、填空题1、地理信息系统的组成包括：计算机硬件系统、、地理空间数据库、。

2、在遥感和GIS的集成中，GIS可作为，而遥感数据可作为GIS的。

3、采用四叉树编码时，一幅2n×2n的栅格阵列，n为极限分割次数，为最大分割层数。

4、网络分析是地理信息系统空间分析的重要模块，其基本思想在于人类活动总是按一定目标选择达到最佳效果的空间位置，解决的问题主要包括和。

5、空间数据的拓扑关系有、和包含关系。

6、空间数据具有、和时间特征。

7、多边形叠加按照叠加目的可分为和。

8、DEM的表达方法很多，最主要的三种模型是、和。

9、空间数据的输入是建立地理信息系统的基础工作，常用的两种获得空间数据的方法是、。

10、多边形由矢量数据转为栅格数据称为多边形填充，就是在矢量表示的多边形边界内部的所有栅格点上赋以相应的多边形编码，形成类似的栅格数据阵列，转换的算法主要有内部点扩散算法、、、等。

11空间插值包括整体插值和局部插值，整体插值是用研究区所有采样点的数据进行全区特征拟合，整体插值方法包括边界内插方法、、。

12、信息系统是具有数据采集、管理、分析和表达数据能力的系统，信息系统按照系统所执行的任务可分为事物处理系统、、、人工智能和专家系统。

13、随着计算机和信息技术的发展，GIS也迅速地变化，未来实用地理信息系统的发展趋势为GIS网络化、、系统专门化、GIS企业化、、。

14、地图投影的种类很多，从不同的分类角度有不同的分类方法，按构成方法分为几何投影和非几何投影，几何投影中根据几何面的形状可分为、、。

15、空间数据的拓扑关系有、和包含关系。

16、多边形由矢量数据转为栅格数据称为多边形填充，就是在矢量表示的多边形边界内部的所有栅格点上赋以相应的多边形编码，形成类似的栅格数据阵列，转换的算法主要有、、、扫描算法等。

17、缓冲区的生成方法有和。

18、网络数据结构的基本组成部分包括和节点，节点又分为障碍、、、四种。

名词解释:地理信息系统：是在计算机软硬件支持下，以采集、存贮、管理、检索、分析和描述空间物体的地理分布数据及与之相关的属性，并回答用户问题等为主要任务的技术系统。

空间拓扑关系:拓扑关系是指网结构元素结点、弧段、面域之间的空间关系，主要表现为下列三种关系：拓扑邻接关系、拓扑关联关系、拓扑包含关系。

空间插值：空间插值——空间插值常用于将离散点的测量数据转换为连续的数据曲面，以便与其它空间现象的分布模式进行比较。

元数据：对空间数据进行推理、分析和总结得到的关于数据的数据。

空间索引:根据空间对象位置和形状或空间对象的某种空间关系，按一定顺序排列的数据结构，包含空间对象的概要信息，以提高空间操作的效率.空间自相关:空间自相关是空间场中的数值聚集程度的一种量度。

距离近的事物之间的联系性强于距离远的事物之间的联系性。

空间数据引擎：是一种空间数据库管理系统的实现方法，即在常规数据库管理系统之上添加一层空间数据库引擎，以获得常规数据库管理系统功能之外的空间数据存储和管理的能力.碎屑多边形：碎屑多边形又称条带多边形，因为前后两次录入同一条的位置不可能完全一致，就会产生碎屑多边形。

地图投影：就是将椭球面各元素（包括坐标、方向和长度）按一定的数学法则投影到平面上。

研究这个问题的专门学科叫地图投影学。

虚拟现实：计算机产生的集视觉、听觉、触觉等为一体的三维虚拟环境，用户借助特定装备（如数据手套、头盔等）以自然方式与虚拟环境交互作用、相互影响，从而获得与真实世界等同的感受以及在现实世界中难以经历的体验。

叠置分析:将代表不同主题的各个数据层面进行叠置产生一个新的数据层面，叠置结果综合了原来两个或多个层面要素所具有的属性。

同时叠置分析不仅生成了新得空间关系，而且还将输入的多个数据层的属性联系起来产生新的属性关系。

场模型:也称作域模型，是把地理空间中的现象作为连续的变量或体看待。

不确定性:是指对真值的认知或肯定程度，是广泛意义上的误差。

认识拓扑关系和九交模型---03 文一、拓扑关系拓扑关系模型主要以结点、弧段、三角形和多边形作为描述空间物体的最简化元素，运用数学领域中的组合拓扑学来实现对空间简单与复杂物体几何位置和属性信息的完整描述。

在该模型中，0 维空间物体代表结点，1 维空间物体代表弧段或边，2 维空间物体代表三角形或其它多边形，3 维空间物体则代表四面体或其它多面体，各类型的空间物体含有各自的坐标序列和属性值，并通过基本的邻接、关联、包含、几何和层次关系等建立之间的相互联系，而不同类型的物体相互组合又构成复杂的地理空间对象。

除了结点没有方向性，弧段和多边形空间对象都具有方向性，如弧段L 由A、B 结点组成，其方向性可表示为由A-B或由B-A，多边形则可用顺、逆时针来表示其方向性。

如下图：图1 拓扑关系数据模型描述拓扑关系数据模型中建立拓扑数据结构的关键是对元素间拓扑关系的描述，最基本的拓扑关系包括以下几种：(1)邻接：借助于不同类型拓扑元素描述相同拓扑元素之间的关系，如多边形和多边形的邻接关系。

(2)关联：不同拓扑元素之间的关系，如结点与链、链与多边形等。

(3)包含：面与其它拓扑元素之间的关系，如结点、线、面都位于某一个面，则称该面包含这些拓扑元素。

(4)连通关系：拓扑元素之间的通达关系，如点连通度、面连通度的各种性质（如距离等）及相互关系。

(5)层次关系：相同拓扑元素之间的等级关系。

如国家包含省、省包含市等。

拓扑数据结构中弧段和链具有方向性，通常以顺、逆时针作为方向基准，或将坐标以顺序方式存储。

拓扑元素之间的各种拓扑关系构成了对地理空间实体的拓扑数据结构表达，如图2 所示。

图2 拓扑关系空间数据模型示例不同拓扑元素的拓扑关系可在空间实体几何表示的同时来建立，也可单独建立不同的关系表。

若在实体进行几何表达的同时建立拓扑关系，可在关系数据库中存储各类型几何元素数据的同时存储对应的拓扑关系，如图3 所示。

图3 几何数据和拓扑关系数据同表存储二、四交模型、九交模型表达拓扑关系4交模型以点集拓扑学为基础，通过边界和部两个点集的交进行定义，并根据其容进行关系划分，由于它只通过点集交的“空”与“非空”来进行关系判别，方法简练，所以在一些商用数据库系统、GIs软件设计中应用广泛。

认识拓扑关系和九交模型---2008301130103 杨文一、拓扑关系拓扑关系模型主要以结点、弧段、三角形和多边形作为描述空间物体的最简化元素，运用数学领域中的组合拓扑学来实现对空间简单与复杂物体几何位置和属性信息的完整描述。

在该模型中，0 维空间物体代表结点，1 维空间物体代表弧段或边，2 维空间物体代表三角形或其它多边形，3 维空间物体则代表四面体或其它多面体，各类型的空间物体含有各自的坐标序列和属性值，并通过基本的邻接、关联、包含、几何和层次关系等建立之间的相互联系，而不同类型的物体相互组合又构成复杂的地理空间对象。

除了结点没有方向性，弧段和多边形空间对象都具有方向性，如弧段L 由A、B 结点组成，其方向性可表示为由A-B或由B-A，多边形则可用顺、逆时针来表示其方向性。

如下图：图1 拓扑关系数据模型描述拓扑关系数据模型中建立拓扑数据结构的关键是对元素间拓扑关系的描述，最基本的拓扑关系包括以下几种：(1)邻接：借助于不同类型拓扑元素描述相同拓扑元素之间的关系，如多边形和多边形的邻接关系。

(2)关联：不同拓扑元素之间的关系，如结点与链、链与多边形等。

(3)包含：面与其它拓扑元素之间的关系，如结点、线、面都位于某一个面内，则称该面包含这些拓扑元素。

(4)连通关系：拓扑元素之间的通达关系，如点连通度、面连通度的各种性质（如距离等）及相互关系。

(5)层次关系：相同拓扑元素之间的等级关系。

如国家包含省、省包含市等。

拓扑数据结构中弧段和链具有方向性，通常以顺、逆时针作为方向基准，或将坐标以顺序方式存储。

拓扑元素之间的各种拓扑关系构成了对地理空间实体的拓扑数据结构表达，如图2 所示。

图2 拓扑关系空间数据模型示例不同拓扑元素的拓扑关系可在空间实体几何表示的同时来建立，也可单独建立不同的关系表。

若在实体进行几何表达的同时建立拓扑关系，可在关系数据库中存储各类型几何元素数据的同时存储对应的拓扑关系，如图3 所示。

空间拓扑关系 python
空间拓扑关系在计算机科学中是一个重要的概念，特别是在使用Python编程语言进行空间数据分析和地理信息系统开发时。

空间拓扑关系描述了空间对象之间的相对位置和连接方式，它对于空间数据的处理和分析具有重要意义。

在Python中，空间拓扑关系通常通过使用一些开源的地理空间数据处理库来实现，比如GeoPandas、Shapely和PySAL等。

这些库提供了丰富的功能来处理空间对象之间的拓扑关系，包括相交、包含、邻近等。

在空间拓扑关系中，常见的操作包括判断两个几何对象是否相交、一个几何对象是否包含另一个几何对象、计算几何对象的邻近关系等。

这些操作对于空间数据的分析和处理非常重要，比如在地图绘制、地理空间分析、路径规划等方面都有广泛的应用。

在Python中，我们可以使用Shapely库来进行空间拓扑关系的计算。

比如，可以使用Shapely来创建点、线、面等几何对象，并进行相交、包含等操作。

另外，GeoPandas库可以用来处理空间数据的DataFrame，它提供了方便的接口来进行空间数据的筛选、分
析和可视化，从而更好地理解空间拓扑关系。

除了这些库之外，还有一些其他的Python库和工具可以用来处理空间拓扑关系，比如Fiona、GDAL、Cartopy等。

这些工具都为Python开发者提供了丰富的选择，可以根据具体的需求和项目来选择合适的工具和库来处理空间数据和拓扑关系。

总之，空间拓扑关系在Python中有着广泛的应用，通过使用开源的地理空间数据处理库，我们可以方便地进行空间拓扑关系的计算和分析，从而更好地处理和理解空间数据。

希望这些信息对你有所帮助。

第一章1.地理信息系统的构成主要包括（）5 个部分。

答案:硬件、软件、数据、人员、基础设施2.下列有关GIS的叙述错误的是（）。

答案:GIS从用户的角度可分为实用型的与应用型。

3.信息是通过数据形式来表示的，是加载在数据之上的。

答案:对4.GIS是在计算机软硬件支持下，以采集、存贮、管理、检索、分析和描述空间物体的地理分布数据及与之相关的属性，并回答用户问题等为主要任务的技术系统。

答案:对5.GIS与CAD系统两者都有空间坐标，都能把目标和参考系统联系起来，都能描述图形拓扑关系，也能处理属性数据，因而无本质差别。

答案:错6.GIS技术起源于计算机地图制图技术，因此，地理信息系统与计算机地图制图系统在本质上是同一种系统。

答案:错7.常用的GIS软件有MapGIS、CAD、MapInfo、ArcGIS等。

答案:错8.在GIS数据中，把非空间数据称为统计数据。

答案:错9.GIS与机助制图的差异在于具有强大的空间分析能力。

答案:对10.UNIX属于GIS专业软件。

答案:错第二章1.在GIS中，明确定义空间结构关系的数学方法称为：（）。

答案:拓扑关系2.现需要得到一张地图的栅格数据，最捷径的输入方法是：（）。

答案:扫描数字化输入3.下面不属于GIS数据来源的是：（）。

答案:4D产品4.描述地理实体本身位置、形状和大小等的数据为（）。

答案:几何数据5.地理数据一般具有的三个基本特征是（）。

答案:空间特征、属性特征和时间特征6.矢量结构的特点是（）。

答案:定位明显、属性隐含7.存在于空间图形的同类元素之间的拓扑关系是（）。

答案:拓扑邻接8.对一幅地图而言，要保持同样的精度，栅格数据量要比矢量数据量（）。

答案:大9.在栅格数据获取过程中，为减少信息损失提高精度可采取的方法是（）。

答案:缩小栅格单元面积10.栅格数据表示地物的精度取决于（）。

答案:栅格尺寸的大小11.对同一幅地图而言，矢量结构与栅格结构相比（）。

一、名词解释题1.空间数据的拓扑关系：拓扑结构是明确定义空间结构关系的一种数学方法，空间数据的拓扑关系包括，拓扑邻接、拓扑关联、拓扑包含。

2.空间缓冲分析：是围绕空间的点、线、面实体，自动建立它们周围一定宽度范围的多边形。

3.关系数据模型：关系数据模型是一种数学化的模型，它把数据的逻辑结构归结为满足一定条件的二维表中的元素，这种表就称为关系。

关系的集合就构成为关系模型。

4.空间叠合分析：是指在统一空间参照系统条件下，将同一地区两个不同地理特征的空间和属性数据重叠相加，以产生空间区域的多重属性特征，或建立地理对象之间的空间对应关系。

5.数字地球：是一种基于因特网能嵌入海量数据的多分辨率的真实地球的三维描述。

6.空间数据的编码：是指将数据分类的结果，用一种易于被计算机和人识别的符号系统表示出来的过程。

7.几何纠正：是为了实现对数字化数据的坐标系转换和图纸变形误差的改正。

8.地理信息系统：地理信息系统是由计算机硬件、软件和不同的方法组成的系统，系统支持空间数据的采集、处理、管理、分析、建模和显示，以便解决复杂的规划和管理问题。

9.矢量数据: 基于矢量模型的数据结构简称为矢量数据结构。

10.屏幕数字化：通过计算机，将栅格图像，利用屏幕和鼠标将其转换为一系列坐标。

11.高斯-克吕格投影：它是等角横轴切圆柱投影，由高斯拟定，克吕格加以补充。

12.光照模型：光照模型用于计算确定物体可见表面上每点的亮度。

13.通视分析：利用DEM判断地形上任意两点之间是否可以互相可见的技术方法14.面向对象数据模型：对象是客观世界中客体的一种抽象的描述，它由数据和对数据的操作组合而成。

类是对多个对象共同特性的抽象概括。

消息是对象之间通信的惟一方式，方法是对象收到消息后应采取的动作序列的描述。

15.大地水准面：是指平均海平面通过大陆、岛屿包围整个地球的一个闭合曲面。

16.数字线画图（DLG）：是现有地形图要素的矢量数据，保存各要素间的空间关系和相关的属性信息，全面描述地表目标。
