背压式汽轮机开机操作票

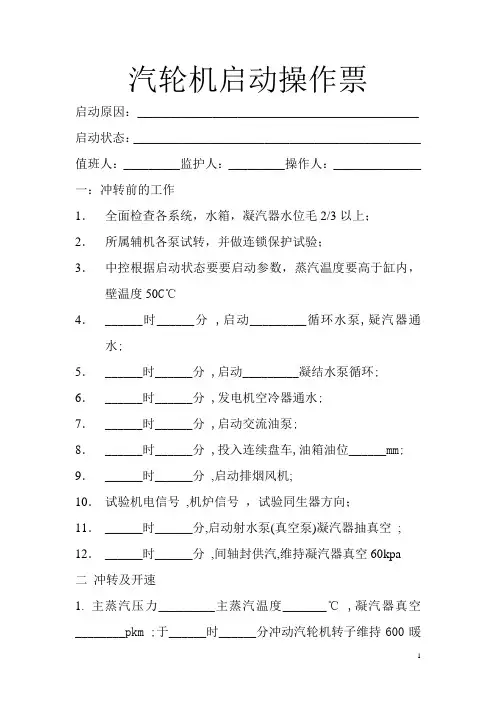

汽轮机启动操作票启动原因：_____________________________________________ 启动状态：______________________________________________ 值班人：_________监护人：_________操作人：______________ 一：冲转前的工作1．全面检查各系统，水箱，凝汽器水位毛2/3以上；2．所属辅机各泵试转，并做连锁保护试验；3．中控根据启动状态要要启动参数，蒸汽温度要高于缸内，壁温度50C℃4．______时______分 ,启动_________循环水泵,疑汽器通水;5．______时______分 ,启动_________凝结水泵循环;6．______时______分 ,发电机空冷器通水;7．______时______分 ,启动交流油泵;8．______时______分 ,投入连续盘车,油箱油位______mm; 9．______时______分,启动排烟风机;10．试验机电信号,机炉信号，试验同生器方向；11．______时______分,启动射水泵(真空泵)凝汽器抽真空; 12．______时______分,间轴封供汽,维持凝汽器真空60kpa二冲转及开速1. 主蒸汽压力_________主蒸汽温度_______℃ ,凝汽器真空________pkm ;于______时______分冲动汽轮机转子维持600暖机__________;2 .全面检查正常后_______分钟开速至1200r/mm ,暖机____分钟开速至2500r/mm ,暖机______分钟 ,检查一切正常后______分钟开至3000r/mm;3 .停交流油泵(注意调节油脉冲油压润滑油的变化情况)调节油泵(高压油后)__________mp4 .汽轮机组各轴承振动_______________________(单位).三 .并列带负荷1 .全面检查汽轮机各部正常后 ,汇报班长通知总降准备併网;2 .机组併入电网后应严格执行 ,带负荷与缸体和缸壁温度相对应;3 ._____时_____分凝结水合格送除氧器;4 .带负荷__________关闭凝结水再循环;5 .关闭汽轮机与各部疏水汽轮机组停机操作票停机原因：______________________________________停机方式；______________________________________值班人：___________监护人：_________;操作人；_________ 一 .解列前的操作1．_____时______分 ,接值长停机令_____时_____分联系电气测交流细泵。

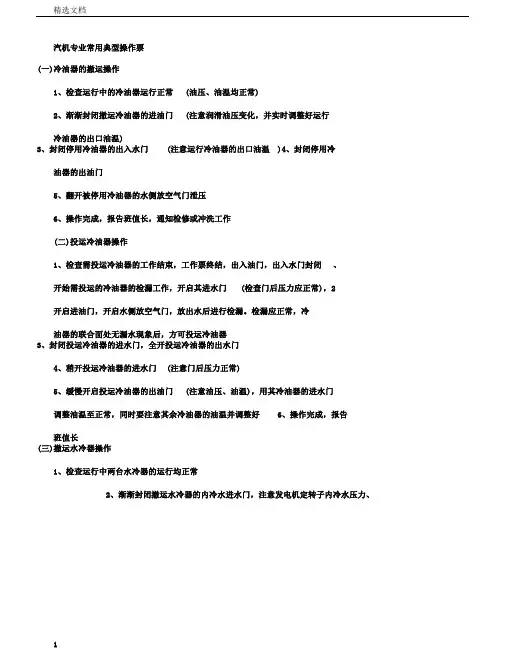

汽机专业常用典型操作票(一)冷油器的撤运操作1、检查运行中的冷油器运行正常(油压、油温均正常)2、渐渐封闭撤运冷油器的进油门(注意润滑油压变化，并实时调整好运行冷油器的出口油温)3、封闭停用冷油器的出入水门(注意运行冷油器的出口油温)4、封闭停用冷油器的出油门5、翻开被停用冷油器的水侧放空气门泄压6、操作完成，报告班值长，通知检修或冲洗工作(二)投运冷油器操作1、检查需投运冷油器的工作结束，工作票终结，出入油门，出入水门封闭、开始需投运的冷油器的检漏工作，开启其进水门(检查门后压力应正常)，2开启进油门，开启水侧放空气门，放出水后进行检漏。

检漏应正常，冷油器的联合面处无漏水现象后，方可投运冷油器3、封闭投运冷油器的进水门，全开投运冷油器的出水门4、稍开投运冷油器的进水门(注意门后压力正常)5、缓慢开启投运冷油器的出油门(注意油压、油温)，用其冷油器的进水门调整油温至正常，同时要注意其余冷油器的油温并调整好6、操作完成，报告班值长(三)撤运水冷器操作1、检查运行中两台水冷器的运行均正常2、渐渐封闭撤运水冷器的内冷水进水门，注意发电机定转子内冷水压力、流量正常同时依据内冷水温度实时调整运行水冷器的冷却水门3、封闭撤运冷水器的内冷水出水门4、封闭撤运水冷器的冷却水出入水门5、开启被撤运冷水器水侧空气门泄压6、操作完成，报告班值长，通知检修(四)投运水冷器操作1、检查投运水冷器的工作结束，工作票终结，冷却水出入水门，内冷水出入水门封闭2、开始投运冷水器的检漏工作，开启投运冷水器的冷却水进水门，开水侧空气门，放出水后封闭水冷器进水门，待检漏正常后，封闭水侧放空气门，开启冷却水进水门3、开启投运水冷器的内冷水进水门4、开启投运水冷器内冷水出水管放空气门(牢记必定要完全放尽空气)5、稍开投运水冷器冷却水出水门6、缓慢开启投运水冷器内冷水出水门(注意发电机定转子压力、流量)，同时依据内冷水出口温度实时调整冷却水出水门7、操作完成，报告班值长(五)#1、#2、#3除氧器投运操作1、接班值长令投运#1、2、3除氧器2、确认检修工作已结束，工作票终结，现场打扫洁净3、检查各仪表水位计齐备、正确，并开启仪表一次门、二次门，所有电动门电源奉上，汽动阀汽源充分各阀门地点正常4、封闭所有疏放水门，封闭#2除氧器放水门，溢放水门，封闭向空排汽门，开启信号门5、稍开除盐水或中继水或凝固水至除氧器来水门，开始上水稍开再沸腾管阀门开始加热，注(如#3、#4机运行用#3、#4机三抽至除氧器用汽母管，机3，4/汽40，如停机用供热母管汽倒至除氧用汽)6、待水温加热至50-70?时，能够封闭再沸腾管阀门(如用中继水，水温在148?时不需要开再沸腾管阀门加热)稍开汽1加热同时开启一次蒸汽门汽，用汽4调理7、水箱水位补至700mm封闭除盐水或中继水来水门，通知化学化验水质(如水质不合格，应联系锅炉放水，至合格后封闭 )8、待压力、水位、温度都切归并列条件，而且水质合格、渐渐开足汽均衡门(注意汽压稳固)910、缓慢开启水均衡门(注意水位稳固)11、开启降落门水12、开足凝固水至#1、2、除氧器来水门(注:应缓慢开启并注意除氧器压力、水位)，开启中继水来水门13、开足高疏，再循环来水门14、稍开大汽1，用汽4调整好除氧器压力15、依据状况调整信号门开度16、操作完成，报告班值长(六)#1、#2、#3除氧器撤运隔断操作1、接班值长令，撤#2除氧器2、封闭除氧器高加疏水来水门3、封闭中继水至除氧器来水门4、封闭凝固水至除氧器来水门5、封闭再循环管至除氧器来水门6、封闭除氧器进汽阀一次、二次门，汽7 、封闭除氧器降落门(水8.9)(注意给泵运行状况)8、封闭除氧器水均衡门(注意运行除氧器水位)9、封闭汽均衡门(注意运行除氧器水位)10、开启向空排汽门泄压11、依据需要开启溢放水门泄压，开启有关检修管道疏放水门12、如检修需放水应联系锅炉开启放水门向锅炉疏水箱放水，放完后封闭13、加热蒸汽电动门，溢放水门拉电14、操作结束，报告班值长(七)真空严实性试验操作1、接令，做真空严实性试验，减负荷至额定负荷的80%左右且要求电气负荷稳定，准备好纸笔，记录负荷、真空、排汽温度2、封闭抽汽器的空气门及停运射泵3、待稳固后每一分钟记录负荷、真空、排汽温度4、该试验做8分钟，取第3分钟到第8分钟的真空降落的均匀值作试验结果(400Pa/min为合格，200Pa/min为优异，100Pa/min为优异)注意事项:在整个试验过程中，若真空降落速度太快真空低于87Kpa或排汽温度高于60?则应停止试验并实时恢还原工况运行5、试验结束，恢复射泵运行，恢复射水抽汽器运行，记录试验结果6、操作完成，报告班、值长(八)投运,2双减操作1、接值长令，投入,2双减与,3机中抽并运2、检查就地阀门地点正常，表计齐备，指示正确，场所洁净，电动操作电源均奉上3、检查主汽1、减压2/供热1、,2双减减温水门均在封闭地点联系热工，分别试验减压阀和减温水调理门，就地操作及远方操作试验均正常，而后确立阀门在封闭地点且指示正常4、联系值长、锅炉、15MW机组，,22/供热 1双减开始暖管，开启减压后至中抽管道上疏水进行倒暖，至温度、压力正常5、开启减压2/供热1前疏水，注意,2双减后压力温度上涨状况门开度，待,2双减后压力升至中抽压力左右，开启减压2/供6、调整疏水热17、开启主汽1前疏水、主汽/疏3及启动疏水门，主汽1前暖管8、开启主汽1后疏水门及,2双减前疏水门，注意,2双减前压力上涨状况，必需时调整启动疏水门开度，使压力至全压9、待,2双减前压力、温度升至正常值后，开启减母1、2、310、全开主汽1，封闭其前后疏水(第一应手动开启，严防主汽/1盘根冲出)，开大#2双减后疏水门，稍开减温水旁路门11、就地调整减压阀，依据温度调整减温水调整门，保持,2双减出口温度正常，并实时调整,3机中抽压力(通知老厂亲密监督主汽温度 )12、待双减流量达到正常值且减温、减压阀位达必定开度时，检查就地阀门开度并调整室内指示与其相一致，将切换手柄由就地切换至远控，可进行室内调整13、联系各岗位，实时调整双减参数14、封闭各疏水门15、操作完成，报告值长(九)15MW机组除氧器解列操作1、当接值长令，撤出某一除氧器运行时，应将这一除氧器水位尽量降到低水位2、封闭水均衡门3、封闭除氧器进汽调理门及其前后截门 (注意各除氧器水位，压力颠簸不大)4、封闭高加疏水门，中继水再循环门，凝固水门，融化水调理门及其前后截门5、封闭水箱降落门6、封闭汽均衡门7、开启水箱排污门8、操作完成，报告值长(十)15MW机组除氧器投运操作1、确认除氧器检修工作所有结束，现场洁净，表计齐备2、封闭除氧水箱排污门3、开启除氧器除盐水增补水至玻璃水位计2/3处，通知化学查验水质，若不合格则应进行冲洗排放，并对U型水封进行灌水，开启向空排汽门4、开启除氧器汽均衡门加热给水箱给水5、开启进汽调理阀及其前后截门，调整除氧器水位，温度，压力达到并列要求(防备除氧器振动过大，及水封冲)6、开启水均衡门(注意各除氧器水位、压力颠簸不大)7、开启凝固水门、中继水再循环门、高加疏水进水门8、调整进汽调整门，使除氧器压力、温度至正常值9、操作完成，报告班值长(十一)#2机低加撤运操作1、准备撤运低加，做好准备工作，通知有关岗位。

东营金茂铝业高科技有限公司汽机专业标准操作票编制审核批准东营金茂铝业高科技有限公司热电厂目录序号内容1 滑参数冷态启动# 汽轮机2 滑参数停止# 汽轮机3 额定参数冷态启动# 汽轮机4 额定参数停止# 汽轮机5 启动# 冷水泵6 停止# 给水泵7 额定参数投入# 机高加8 额定参数停止# 机高加9 凝汽器运行中半边投入10 凝汽器运行中半边停止11 投入# 机# 冷油器12 停止# 机# 冷油器15 投入低压减温减压器16 停止低压减温减压器17 投入# 除氧器18 停止# 除氧器19 投入# 循环水泵20 投入# 凝结水泵21 投入# 射水泵22 额定参数投入# 低加23 额定参数停止# 低加年月日发令人：操作人：监护人：操作任务：滑参数冷态启动# 汽轮机操作前向联系过序号操作内容执行1.接班长准备开机命令。

2.联系热工送上各仪表、信号及保护和控制装置电源。

3.联系电气各电机测绝缘合格并送电。

4.联系热工各调节门、电动门送电，实验开关正常。

5.根据机组需要，作相关机组冷态实验及阀位标定。

6.凝汽器补水至4/5，射水泵水池水位正常。

7.联系班长启动# 循环泵，检查凉水塔水位正常。

8.轴封供汽系统暖管至均压箱，开疏水至凝汽器。

9.根据情况除氧器加热、给水泵暖泵。

10.根据锅炉要求启动# 给水泵，高加注水。

11.启动交流润滑油泵运行正常，投入交、直润滑油泵联锁。

12.启动排烟风机。

13.投入# 冷油器油侧运行，调整油温正常35-42℃。

14.投入盘车装置运行，盘车电流A。

15.启动# 控制油泵，投入控制油泵联锁，视情况投电加热。

16.根据需要切换调速油泵提油温（同步器复位）。

17.启动# 凝结泵。

18.启动# 射水器，投射水泵联锁。

19.启动# 轴加风机，向轴封供汽。

20.开启主蒸汽管道疏水排地沟门，分段疏水。

21.缓慢开启来汽电动门，开启电动主闸门前疏水排地沟门。

22.开启主闸门后疏水排地沟门，缓慢开启电动主闸门，自动主汽门前管道暖管不小于10分钟。
