pcb激光钻孔标准PCB激光钻孔标准。
PCB（Printed Circuit Board）激光钻孔是电子行业中常见的一种加工工艺，它对于电路板的精密加工起着至关重要的作用。
在进行PCB激光钻孔加工时，需要遵循一定的标准，以确保加工质量和生产效率。
本文将就PCB激光钻孔的标准进行详细介绍，希望能为相关从业人员提供一些参考和帮助。
首先，PCB激光钻孔的标准主要包括以下几个方面，孔径精度、孔壁质量、孔径偏移和孔径形状。
在进行PCB激光钻孔加工时，需要根据具体的要求和标准来进行操作，以确保加工出的电路板符合设计要求。
孔径精度是指激光钻孔加工后孔径的精确度，通常用孔径公差来表示。
在实际加工中，需要根据电路板的设计要求来确定孔径公差的范围，以确保加工出的孔径符合设计要求。
此外，还需要注意激光钻孔设备的精度和稳定性，以确保加工出的孔径精度达到要求。
孔壁质量是指激光钻孔加工后孔壁的平整度和光洁度。
在进行PCB激光钻孔加工时，需要注意选择合适的激光参数和加工工艺，以确保加工出的孔壁质量良好。
此外，还需要定期对激光钻孔设备进行维护和保养，以确保加工出的孔壁质量稳定。
孔径偏移是指激光钻孔加工后孔径位置与设计要求的偏移量。
在进行PCB激光钻孔加工时，需要严格控制激光钻孔设备的定位精度，以确保加工出的孔径位置准确。
此外，还需要注意电路板的定位和固定，以确保加工出的孔径位置与设计要求一致。
孔径形状是指激光钻孔加工后孔径的形状，通常包括圆孔、椭圆孔等。
在进行PCB激光钻孔加工时，需要根据设计要求选择合适的激光参数和加工工艺，以确保加工出的孔径形状符合设计要求。
此外，还需要注意激光钻孔设备的稳定性和一致性，以确保加工出的孔径形状稳定。
总之，PCB激光钻孔标准对于电路板的加工质量和生产效率起着至关重要的作用。
在进行PCB激光钻孔加工时，需要严格遵循相关标准和要求，以确保加工出的电路板符合设计要求。
希望本文能为相关从业人员提供一些参考和帮助，让他们能够更好地掌握PCB激光钻孔的标准和技术要点。

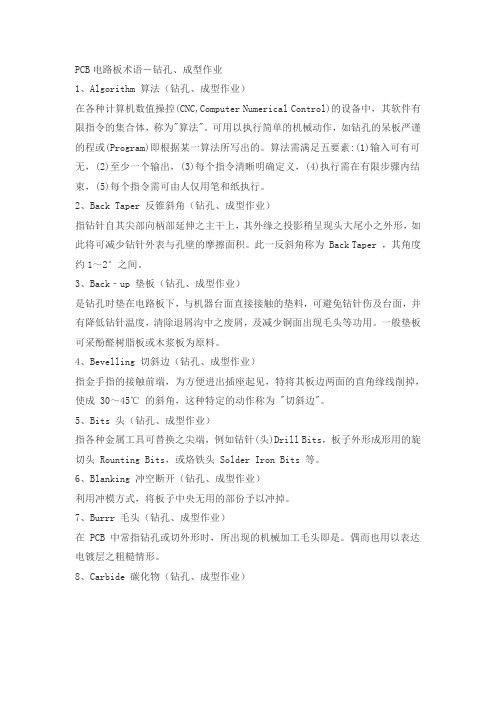

PCB电路板术语－钻孔、成型作业1、Algorithm 算法（钻孔、成型作业）在各种计算机数值操控(CNC,Computer Numerical Control)的设备中，其软件有限指令的集合体，称为"算法"。
可用以执行简单的机械动作，如钻孔的呆板严谨的程或(Program)即根据某一算法所写出的。
算法需满足五要素:(1)输入可有可无，(2)至少一个输出，(3)每个指令清晰明确定义，(4)执行需在有限步骤内结束，(5)每个指令需可由人仅用笔和纸执行。
2、Back Taper 反锥斜角（钻孔、成型作业）指钻针自其尖部向柄部延伸之主干上，其外缘之投影稍呈现头大尾小之外形，如此将可减少钻针外表与孔壁的摩擦面积。
此一反斜角称为 Back Taper ，其角度约1～2°之间。
3、Back﹣up 垫板（钻孔、成型作业）是钻孔时垫在电路板下，与机器台面直接接触的垫料，可避免钻针伤及台面，并有降低钻针温度，清除退屑沟中之废屑，及减少铜面出现毛头等功用。
一般垫板可采酚醛树脂板或木浆板为原料。
4、Bevelling 切斜边（钻孔、成型作业）指金手指的接触前端，为方便进出插座起见，特将其板边两面的直角缘线削掉，使成 30～45℃ 的斜角，这种特定的动作称为 "切斜边"。
5、Bits 头（钻孔、成型作业）指各种金属工具可替换之尖端，例如钻针(头)Drill Bits，板子外形成形用的旋切头 Rounting Bits，或烙铁头 Solder Iron Bits 等。
6、Blanking 冲空断开（钻孔、成型作业）利用冲模方式，将板子中央无用的部份予以冲掉。
7、Burrr 毛头（钻孔、成型作业）在 PCB 中常指钻孔或切外形时，所出现的机械加工毛头即是。
偶而也用以表达电镀层之粗糙情形。
8、Carbide 碳化物（钻孔、成型作业）在 PCB 工业中，此字最常出现在钻孔所用的钻针(头)上，这种耗材的主要成份为"碳化钨Tungsten Carbide (WC)，约占94％，其余6％为金属钴粉(当成黏结)。
PCB钻孔流程（一）一、目的：1.1提高员工对制程的了解及品质意识，使其能迅速上岗，达成产能及品质目标。
二、适用范围：2.1 仅适用于PCB钻孔的工程师与领班。
三、相关权责：3.1 PCB钻孔。
四、名词定义：4.1无五、相关文件：5.1无六、培训内容：6.1钻孔的作用及细步流程介绍6.2各流程的作用及注意事项6.3制程控制的工艺参数6.4品质检测与处理6.5技术员工作职掌6.6不良板重工流程6.7 保养规范6.8不良原因及改善对策6.9点检项目记录表单PCB钻孔流程（二）6.1钻孔的作用及细步流程介绍：6.1.1钻孔作用：用来对PCB进行切削孔位，便于插件及导通之作业。
6.1.2钻孔的细步流程介绍：进料→准备PCB钻咀→钻孔→检验→出货6.1.3钻孔的环境要求：温度：20±2℃相对湿度：50±5%6.1.4钻孔的主物料介绍：6.1.4.1垫板（2.5mm）：6.1.4.1.1作用：a.防止钻机台面受损；b.减少出口性毛头；c.减少钻咀扭断；d.降低钻咀温度；e.清洁钻咀沟槽中之胶渣。
6.1.4.1.2板材种类：a.复合材料——其制造法与纸质基板类似，但木屑为基础，再混合含酸或盐类的粘著剂，高温高压下压合硬化成为一体而硬度很高的板子。
b.酚醛树脂板——价格比上述的合板要贵一些，也就是一般单面板的基材。
c.铝箔压合板——同盖板一样。
d.Vbu垫板——是指Vented Back up垫板，上、下两面铝箔，中层为折曲同质的纯铝箔，空气可以自由流通其间，如石棉浪一样。
垫板的选择一样依各厂条件来评估，其重点在：不含有机油脂，屑够软不伤孔壁，表面够硬，板厚均匀、平整等。
操作CNC控制现有CAD/CAM工作站都可直接转换钻孔机接受之语言只要设定一些参数如各孔代号代表之孔径即可。
6.1.4.2铝片（0.2mm），也称盖板：6.1.4.2.1作用：a.防止压力脚直接压伤铜面；b.使钻尖容易中心定位；c.减少进口性毛头；d.利于散热；e.钻咀进、退时的清洁。
pcb钻孔钉头标准范围
PCB钻孔钉头标准范围包括以下几个方面：
1. 孔径范围：PCB钻孔钉头的孔径范围一般在0.2mm到1.0mm之间，不同孔径的钉头用于不同的PCB层压材料和线路宽度。
2. 钉头高度：PCB钻孔钉头的钉头高度应该与PCB的厚度相匹配，一般需要在PCB表面突出0.1mm到0.2mm左右，以保证钉头能够牢固地插入PCB中。
3. 钉头形状：PCB钻孔钉头的钉头形状应该与PCB的线路图案相匹配，一般采用圆形、方形、六角形等常见形状，以便于插入和固定。
4. 钉头材料：PCB钻孔钉头的材料应该具有较高的硬度和耐磨性，一般采用高速钢、钨钢等材料制造。
5. 钉头表面处理：PCB钻孔钉头的表面应该进行硬化处理，以提高钉头的耐磨性和使用寿命。
总之，PCB钻孔钉头标准范围应该根据不同的PCB层压材料和线路宽度进行选择，同时需要注意钉头的高度、形状、材料和表面处理等方面，以确保在使用过程中能够牢固地插入和固定，并提高使用寿命。
PCB 常见缺陷知识整理分享一一﹑基材缺陷：1. 白点：在玻璃纤维经纬交织处，树脂与点间发生局部分离產生缝隙，因光折射而看到的基材内之小白圆点。
2. 白斑：基材内局部的玻纤布与环氧树脂之间，或布材本身的纱束之间出现分裂，由外表可看到白色区域的现象。
3. 凹陷：铜面呈现缓和均匀的下陷。
(如限度样品)4. 针孔：目视铜面上可见类似针尖状小点。
5. 毛头：板边出现粗糙的基材纤维或不平整凹凸状的铜屑。
6. 织纹显露：板材表面的树脂层已经破损流失，致使板内的玻纤布曝露出来，板面呈现白色条状“+”的情形。
7. 气泡：指多层板金属层与树脂层之间或各玻纤布间的局部区域发生膨胀及分层，面积在0.16㎜2以上。
8. 基材分层：指压合基材中层次间的分离，或是基材与导体铜箔之分离﹔或电路板内任何其它平面性的分离。
9. 基材异物(外来夹杂物) ：指绝缘体材料内都可能陷入的金属或非金属杂物，距离最近导体在0.125mm 以外时可允收。
10. 织纹縐显：基材表面玻纤布之织纹已可察见，但没有断裂玻纤织纹仍被树脂所完全覆盖。
11. 板皱：基材表面出现的波纹状或V 状下陷。
二﹑内印缺陷：1. 显影过度：因曝光能量不足或显影速度过慢使不该显影掉的油墨被显影掉，油墨过缘呈现不平锯齿状。
2. 显影不净：被显影掉油墨的铜面上残留一层很薄的油墨，使铜面无光泽呈现白雾状。
3. 内短：内层因残铜或P.P 胶绝缘不良而致使同一层相隔区域间或层间短路。
4. 内断：因内层线路断开，螃蟹脚被咬蚀掉或孔壁与螃蟹脚隔离而造成内层或层与层间断开。
5. 裁板不良：裁板到成型线以内。
6. 内层偏移：内层对位对准度不够，使内层图形向一方偏移。
(如限度样品)7. 板面残胶：板面残留有软性胶状物质。
8. 点状断线：经蚀刻后板面线路上有细小的点状断路。
9. 线细：线径低于客户要求之下限或原稿线径之20%。
10. 线路锯齿：线路局部缺口，凸点交错呈现锯齿状。
11. 刮伤：板面镀层或涂覆层因外力受损，且超过其厚度的20%以上。
