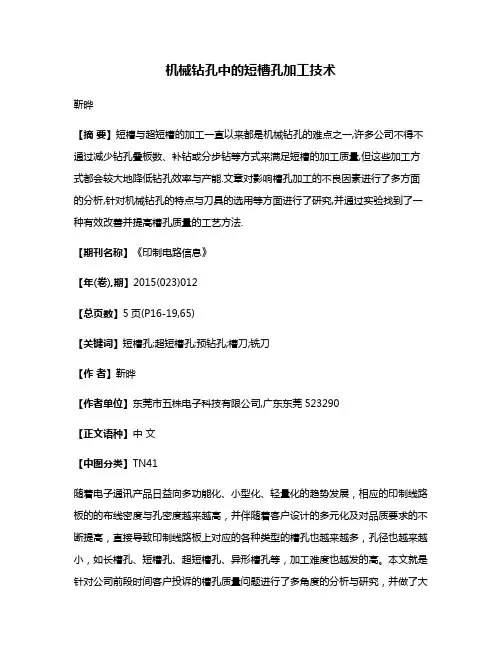

机械钻孔中的短槽孔加工技术靳晔【摘要】短槽与超短槽的加工一直以来都是机械钻孔的难点之一,许多公司不得不通过减少钻孔叠板数、补钻或分步钻等方式来满足短槽的加工质量,但这些加工方式都会较大地降低钻孔效率与产能.文章对影响槽孔加工的不良因素进行了多方面的分析,针对机械钻孔的特点与刀具的选用等方面进行了研究,并通过实验找到了一种有效改善并提高槽孔质量的工艺方法.【期刊名称】《印制电路信息》【年(卷),期】2015(023)012【总页数】5页(P16-19,65)【关键词】短槽孔;超短槽孔;预钻孔;槽刀;铣刀【作者】靳晔【作者单位】东莞市五株电子科技有限公司,广东东莞523290【正文语种】中文【中图分类】TN41随着电子通讯产品日益向多功能化、小型化、轻量化的趋势发展，相应的印制线路板的的布线密度与孔密度越来越高，并伴随着客户设计的多元化及对品质要求的不断提高，直接导致印制线路板上对应的各种类型的槽孔也越来越多，孔径也越来越小，如长槽孔、短槽孔、超短槽孔、异形槽孔等，加工难度也越发的高。
本文就是针对公司前段时间客户投诉的槽孔质量问题进行了多角度的分析与研究，并做了大量的实验进行论证，基本解决了困扰公司槽孔质量问题的技术难题。
长槽孔：长度L＞2倍孔径D（图1），由于长槽孔的制作比较简单，加工出来的槽孔质量也没有问题，所以本文对长槽孔不做过多描述。
短槽孔：1.5倍孔径D≤长度L≤2倍孔径D（图2）。
超短槽孔：长度L＜1.5倍孔径D（图3）。
预钻孔：钻（超）短槽孔前先在槽两端钻出的导向孔（图4）。
2.1 短槽孔力学分析在没有预钻孔的情况下，由于钻机主轴的旋转方向为顺时针方向，因此加工短槽时刀具将受到不对称的反作用力，图5为几个特殊点的受力情况，也就造成了图6的钻槽结果。
2.2 钻带编程对槽孔的影响工程人员编写钻带的习惯与规则对短槽孔的制作有很大的影响，现说明如下：（1）从起点到终点依顺序按一定的设计间隔进行加工，如图7，此方法经实验后发现并不能解决短槽孔倾斜与槽变短的问题，故予以放弃。
pcb钻孔机的操作技术及流程详解pcb钻孔机的操作技术及流程详解6.1 制程目的单面或双面板的制作都是在下料之后直接进行非导通孔或导通孔的钻孔, 多层板则是在完成压板之后才去钻孔。
传统孔的种类除以导通与否简单的区分外,以功能的不同尚可分:零件孔,工具孔,通孔(Via),盲孔(Blind hole),埋孔(Buried hole)(后二者亦为via hole的一种).近年电子产品'轻.薄.短.小.快.'的发展趋势,使得钻孔技术一日千里,机钻,雷射烧孔,感光成孔等,不同设备技术应用于不同层次板子.本章仅就机钻部分加以介绍,其它新技术会在20章中有所讨论.6.2 流程上PIN→钻孔→检查6.3上PIN作业钻孔作业时除了钻盲孔,或者非常高层次板孔位精准度要求很严,用单片钻之外,通常都以多片钻,意即每个stack两片或以上.至于几片一钻则视1.板子要求精度2.最小孔径3.总厚度4.总铜层数.来加以考虑. 因为多片一钻,所以钻之前先以pin将每片板子固定住,此动作由上pin机(pinning maching)执行之. 双面板很简单,大半用靠边方式,打孔上pin 连续动作一次完成.多层板比较复杂,另须多层板专用上PIN机作业.6.4. 钻孔6.4.1钻孔机钻孔机的型式及配备功能种类非常多，以下List评估重点A. 轴数：和产量有直接关系B. 有效钻板尺寸C. 钻孔机台面：选择振动小，强度平整好的材质。
D. 轴承(Spindle)E. 钻盘：自动更换钻头及钻头数F. 压力脚G. X、Y及Z轴传动及尺寸：精准度，X、Y独立移动H. 集尘系统：搭配压力脚，排屑良好，且冷却钻头功能I. Step Drill的能力J. 断针侦测K. RUN OUT6.4.1.1钻孔房环境设计A. 温湿度控制B. 干净的环境C. 地板承受之重量D. 绝缘接地的考虑E. 外界振动干扰6.4.2 物料介绍钻孔作业中会使用的物料有钻针(Drill Bit),垫板(Back-up board),盖板(Entry board)等.以下逐一介绍:图6.1为钻孔作业中几种物料的示意图.6.4.2.1 钻针(Drill Bit), 或称钻头,其质量对钻孔的良窳有直接立即的影响, 以下将就其材料，外型构、及管理简述之。
1. 解释1) 短槽孔:槽长<2倍槽宽2) 导向孔:在钻槽孔前先在槽孔的两端先各钻一个起辅助导向作用的孔，如图1。
2.分析钻孔时其下刀速、退刀速、板厚、叠板数等对孔的品质都有影响，对于槽长≥2倍槽宽的slot钻孔过程中受力均匀，钻孔时不需要添加加导向孔就可以钻出满足客户要求的孔，但短槽孔就容易出现异常，本次经过多次实验，选用其合适参数下（具体可见下表2）再对短槽孔添加导向孔的大小及位置作一定的实验研究。
3. 试验方案及结果3.1 槽孔选择槽孔大小：选择最为常见的0.7*1.25mm槽孔。
3.2 5导向孔的大小选择分别添加0.4mm，0.55mm导向孔。
3.3 导向孔添加位置1）导向孔与槽孔中心重合；2）导向孔与槽孔边相距1mil；3）导向孔与槽孔相切。

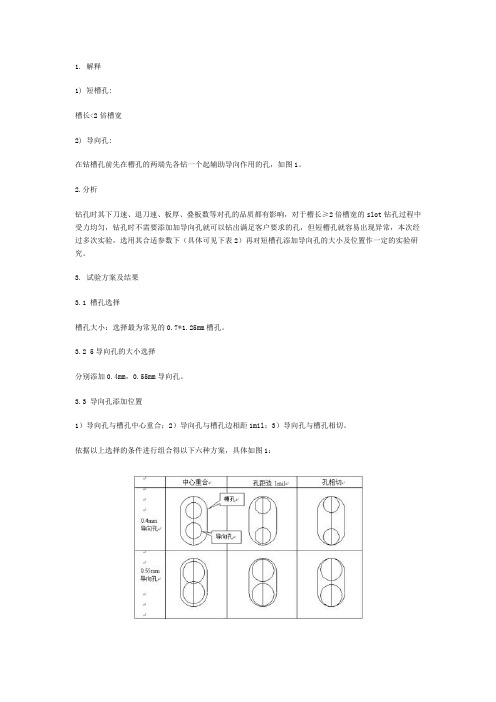

依据以上选择的条件进行组合得以下六种方案，具体如图1：图1 导向孔添加方式示意图Fig.1 The way of guiding hole appended 3.4 主要试验仪数Tab.2 main production parameter4.结果与讨论4.1不同添加方式孔形对比依据行业中一般钻孔经验及结果：机械钻孔时底板的孔形最差，底板孔最小[2]，所以本次选底板的结果作比对,如图21）显微镜照片分析（槽孔1.25*0.7mm）图2 槽孔孔形40倍体式显微镜照片Fig.2 the photos of the microscope in 40X说明：从上钻孔的结果看，添加0.55mm的导向孔比0.4mm导向孔的孔形效果明显要好。
4.2 导向孔不同添加方式对slot槽大小的影响由于不同层板的slot槽孔长度不一样[2]，本次实验以三次元量测面板、中板、底板槽孔长度、宽度平均值的结果作对比，具体如表3表3 不同添加方式的槽长Tab 3 the length of the different way in appending the guiding hole>判定导向孔位置实际规格实际规格10.4mm 重合 1.1391.25+/-0.050.6660.7+/-0.05NG2 距边1mil 1.251 <>width=65>0.664ok3 相切 1.297 0.661 ok4重合 1.127 0.668 NG0.55mm5 距边1mil 1.211 0.672ok6 相切 1.263 0.671 ok从上数据看，所有条件槽宽都在规格范围内，但在两中心重合时，槽长会有偏小超规格的现象。
PCB钻孔的流程、分类和技巧电路板（（PCB））用盖板和垫板（简称为盖/垫板）是PCB（机械）钻孔加工必备的重要材料之一。
它在PCB孔加工中，无论是确保（产品）品质、工艺的实施，还是经济效益，都起到非常重要的作用。
在电路板进行机械钻孔加工时,放置在待加工覆铜板（或电路板）的上/下表面，以满足加工工艺要求的板状材料,称为盖/垫板。
其中，盖放于待加工基板材料上表面的，最先与钻针入钻时接触的板状材料，称为“盖板”；钻孔时垫在待加工基板材料下表面的，与钻孔设备台面直接接触的板状垫料，称为垫板。
钻孔是PCB制造中最昂贵和最耗时的过程。
PCB钻孔过程必须小心实施，因为即使是很小的错误也会导致很大的损失。
钻孔工艺是PCB制造过程中最关键的工艺。
钻孔工艺是通孔和不同层之间连接的基础，因此钻孔技巧十分重要。
PCB钻孔一、PCB钻孔技术主要有2 种PCB 钻孔技术：机械钻孔和激光钻孔。
PCB钻孔技术1、机械钻孔机械钻头的精度较低，但易于执行。
这种钻孔技术实现了钻头。
这些钻头可以钻出的最小孔径约为6密耳(0.006 英寸)。
机械钻孔的局限性当用于FR4 等较软的材料时，机械钻可用于800 次冲击。
对于密度比较大的材料，寿命会减少到200 计数。
如果PCB 制造商忽视这一点，则会导致出现错误的孔，从而导致电路板报废。
2、激光钻孔另一方面，激光钻可以钻出更小的孔。
激光钻孔是一种非接触式工艺，工件和工具不会相互接触。
激光束用于去除电路板材料并创建精确的孔，可以毫不费力地控制钻孔深度。
激光技术用于轻松钻出受控深度的过孔，可以精确钻出最小直径为2 密耳(0.002”)的孔。
激光钻孔限制电路板由铜、玻璃纤维和树脂制成，这些PCB 材料具有不同的（光学）特性，这使得激光束很难有效地烧穿电路板。
在激光钻孔的情况下，该过程的成本也相对较高。

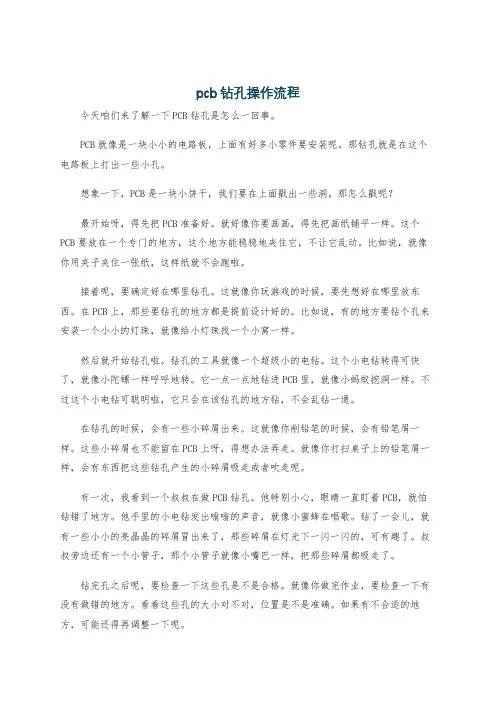

二、PCB钻孔流程对于PCB（工程师）来说，如果设计电路板，也必须要了解PCB 的制造。
这样才能保证（PCB设计）是可制造，也是可靠的，反过来如果在设计时就注意到制造上的工艺，可以降低成本，并且可以在规定的时间内交付产品。
