pcb背钻孔工艺流程
PCB背钻孔工艺流程是指在PCB板的背面钻孔的工艺流程,一般包括以下几个步骤:
1. 材料准备:准备好需要钻孔的PCB板和背钻孔用的钻头。
2. 设计钻孔布局:在PCB设计时,在背面的相应位置安排好需要钻孔的位置和大小。
3. 钻孔定位:使用精确的钻孔机来对PCB板进行定位。
可以使用自动对位系统或者人工对位。
4. 钻孔加工:将PCB板放置在钻孔机上,根据钻孔布局,使用钻头对PCB背面进行钻孔操作。
钻孔机可以是CNC钻孔机或者半自动钻孔机,根据生产需求选择。
5. 清洁处理:钻孔完成后,需要进行清洁处理,以便去除可能产生的残渣和污染物。
6. 检查质量:对钻孔的质量进行检查,包括孔径、孔壁平整度和孔位置偏差等。
7. 防腐处理:有些需要防腐的PCB板,在背部钻孔完成后,需要进行防腐处理,以防止氧化和腐蚀。
8. 清洁再检查:最后,对PCB板进行再次清洁和检查,确保钻孔工艺完成后的质量符合要求。
这是一个基本的PCB背钻孔工艺流程,具体的操作方法和设备选择还会因实际情况而有所不同。
PCB生产中背钻工艺详解1.什么背钻?背钻其实就是控深钻比较特殊的一种,在多层板的制作中,例如12层板的制作,我们需要将第1层连到第9层,通常我们钻出通孔(一次钻),然后陈铜。
这样第1层直接连到第12层,实际我们只需要第1层连到第9层,第10到第12层由于没有线路相连,像一个柱子。
这个柱子影响信号的通路,在通讯信号会引起信号完整性问题。
所以将这个多余的柱子(业内叫STUB)从反面钻掉(二次钻)。
所以叫背钻,但是一般也不会钻那么干净,因为后续工序会电解掉一点铜,且钻尖本身也是尖的。
所以PCB厂家会留下一小点,这个留下的STUB的长度叫B值,一般在50-150UM范围为好。
2.背钻孔有什么样的优点?1、减小杂讯干扰;2、提高信号完整性;3、局部板厚变小;4、减少埋盲孔的使用,降低PCB制作难度。
3.背钻孔有什么作用?背钻的作用是钻掉没有起到任何连接或者传输作用的通孔段,避免造成高速信号传输的反射、散射、延迟等,给信号带来“失真”研究表明:影响信号系统信号完整性的主要因素除设计、板材料、传输线、连接器、芯片封装等因素外,导通孔对信号完整性有较大影响。
4.背钻孔生产工作原理依靠钻针下钻时,钻针尖接触基板板面铜箔时产生的微电流来感应板面高度位置,再依据设定的下钻深度进行下钻,在达到下钻深度时停止下钻。
如图二,工作示意图所示5.背钻制作工艺流程?a、提供PCB,PCB上设有定位孔,利用所述定位孔对PCB进行一钻定位并进行一钻钻孔;b、对一钻钻孔后的PCB进行电镀,电镀前对所述定位孔进行干膜封孔处理;c、在电镀后的PCB上制作外层图形;d、在形成外层图形后的PCB上进行图形电镀,在图形电镀前对所述定位孔进行干膜封孔处理;e、利用一钻所使用的定位孔进行背钻定位,采用钻刀对需要进行背钻的电镀孔进行背钻;f、背钻后对背钻孔进行水洗,清除背钻孔内残留的钻屑。
6. 如有电路板有孔要求从第14层钻到12层要如何解决呢?1、如该板在第11层有信号线,在信号线的两端有通孔连接到元件面和焊锡面,在元件面上将会插装元器件,如下图所示,也就是说,在该线路上,信号的传输是从元件A通过第11层的信号线传递到元件B。
PCB(Printed Circuit Board,印刷电路板)的钻孔、沉铜和线路工艺是PCB制造过程中的关键环节,下面是它们的概述:
1. 钻孔(Drilling):钻孔是在PCB上钻孔以安装元器件或者连接电路的过程。
它通常在PCB板材上完成前进行,使用高速钻头进行钻孔。
钻孔有两种类型,即机械钻孔和激光钻孔。
机械钻孔是使用机械钻头进行钻孔,适用于普通PCB板;激光钻孔则是使用激光束进行钻孔,适用于复杂的高密度板。
2. 沉铜(Copper Plating):沉铜是将导电层覆盖在PCB钻孔内壁上的过程,以便形成连接电路。
钻孔后,通常会先进行表面处理,然后通过化学方法在钻孔内壁沉积一层薄铜。
这样可以提高PCB的导电性,并保证连接的可靠性。
3. 线路(Circuit):线路是PCB上的电路连接,通过导线将元器件之间的电气信号传递。
在线路工艺中,首先在PCB板上涂覆一层覆铜膜,然后使用光刻技术将电路图案暴光到覆铜膜上。
接着,通过酸蚀或化学蚀刻的方式去除暴光区域的覆铜膜,形成电路线路。
以上是PCB钻孔、沉铜和线路工艺的基本步骤。
在实际的PCB制造过程中,还需要进行一系列的清洗、检测和涂覆等
工艺,以确保PCB的质量和可靠性。
PCB工艺流程详解(三)2016-03-10电子工程师之家••钻孔••一、目的:••在线路板上钻通孔或盲孔,以建立层与层之间的通道。
••二、工艺流程:••1.双面板:••2.多层板:••三、设备与用途••1.钻机:用于线路板钻孔。
•2.钉板机:将一块或一块以上的双面板用管位钉固定或一叠,以方便钻板时定位。
•3.翻磨钻咀机:翻磨钻孔使用的钻咀。
•4.上落胶粒机;将钻咀摔胶粒长度固定在0.800〞±0.005〞供钻机使用,或将胶粒从钻咀上退下来。
•5.退钉机;双面板钻孔后退管位钉使用。
•6.台钻机:底板钻管位孔使用。
••四、工具••经ME试验合格,QA认可的钻咀。
•五、操作规范••1.取拿钻咀,搬运上落生产板时需戴手套,以免污染钻咀及线路板。
•2.钻咀使用前,须经检查OK,确保摔胶粒长度在0.800〞±0.005〞之内。
•3.搬运、摆放生产板过程中,不得有拖板、摔板、板上齐板等现象发生,严防擦花线路板。
•4.钻板后检查内容包括:孔径大小、孔数、孔位置,内层偏移(多层板)、孔形状、披锋、擦花。
••六、环境要求:••温度:20±5℃,湿度:≦ 60%。
••七、安全与环保注事项:••1.钻机运行时,头、手及其它物品不得伸入钻机内,需紧急停机时可按钻机两边红色紧急停机键。
•2.取放钻咀需拿手套,且不得接触刀刃部分,以防扎伤。
•3.不得私自接触钻机及其它机器电源开关、变压器,有问题需通知SE或专业人员维修。
•4. 发现吸尘机有异常声音或吸尘袋泄漏,应先关闭钻机及吸尘机,再通知管理人员并更换吸尘袋。
•5. 用废的物料严格按规定方法处理,防止污染环境。
••沉铜&板电••一、工艺流程图:•••二、设备与作用。
••1.设备:•除胶渣(desmear)、沉铜(PTH)及板电(PP)三合一自动生产线。
•2.作用:•本工序是继内层压板、钻孔后通过化学镀方法,在已钻孔板孔内沉积出一层薄薄的高密度且细致的铜层,然后通过全板电镀方法得到一层0.2~0.6mil厚的通孔导电铜(简称一次铜)。
pcb钻孔机的操作技术及流程详解pcb钻孔机的操作技术及流程详解6.1 制程目的单面或双面板的制作都是在下料之后直接进行非导通孔或导通孔的钻孔, 多层板则是在完成压板之后才去钻孔。
传统孔的种类除以导通与否简单的区分外,以功能的不同尚可分:零件孔,工具孔,通孔(Via),盲孔(Blind hole),埋孔(Buried hole)(后二者亦为via hole的一种).近年电子产品'轻.薄.短.小.快.'的发展趋势,使得钻孔技术一日千里,机钻,雷射烧孔,感光成孔等,不同设备技术应用于不同层次板子.本章仅就机钻部分加以介绍,其它新技术会在20章中有所讨论.6.2 流程上PIN→钻孔→检查6.3上PIN作业钻孔作业时除了钻盲孔,或者非常高层次板孔位精准度要求很严,用单片钻之外,通常都以多片钻,意即每个stack两片或以上.至于几片一钻则视1.板子要求精度2.最小孔径3.总厚度4.总铜层数.来加以考虑. 因为多片一钻,所以钻之前先以pin将每片板子固定住,此动作由上pin机(pinning maching)执行之. 双面板很简单,大半用靠边方式,打孔上pin 连续动作一次完成.多层板比较复杂,另须多层板专用上PIN机作业.6.4. 钻孔6.4.1钻孔机钻孔机的型式及配备功能种类非常多,以下List评估重点A. 轴数:和产量有直接关系B. 有效钻板尺寸C. 钻孔机台面:选择振动小,强度平整好的材质。
D. 轴承(Spindle)E. 钻盘:自动更换钻头及钻头数F. 压力脚G. X、Y及Z轴传动及尺寸:精准度,X、Y独立移动H. 集尘系统:搭配压力脚,排屑良好,且冷却钻头功能I. Step Drill的能力J. 断针侦测K. RUN OUT6.4.1.1钻孔房环境设计A. 温湿度控制B. 干净的环境C. 地板承受之重量D. 绝缘接地的考虑E. 外界振动干扰6.4.2 物料介绍钻孔作业中会使用的物料有钻针(Drill Bit),垫板(Back-up board),盖板(Entry board)等.以下逐一介绍:图6.1为钻孔作业中几种物料的示意图.6.4.2.1 钻针(Drill Bit), 或称钻头,其质量对钻孔的良窳有直接立即的影响, 以下将就其材料,外型构、及管理简述之。
pcb钻孔工艺技术PCB钻孔工艺技术是指在PCB(Printed Circuit Board)划线板上进行钻孔加工的一项工艺技术。
PCB钻孔工艺技术的主要目的是为了在PCB上布线时能够通过钻孔进行电气连通和焊接。
下面将详细介绍PCB钻孔工艺技术的步骤和要点。
首先,PCB钻孔工艺技术的第一步是确定钻孔位置。
这一步骤是基于PCB设计图纸和设计要求进行的。
通过仔细阅读设计图纸,并根据需要的电气连接,确定每个需要钻孔的位置。
第二步是PCB钻孔工艺技术中的钻孔尺寸选择。
根据PCB设计要求和材料特点,选择合适的钻孔尺寸。
一般常用的钻孔尺寸有0.2mm、0.3mm、0.4mm、0.5mm等。
第三步是准备PCB钻孔工艺技术所需要的工具和设备。
常用的工具有电钻、钻头、冷却液等。
同时,还需要准备好PCB 板材、PCB设计图纸和加工工艺流程。
第四步是进行PCB板的定位和固定。
由于PCB板在钻孔过程中需要固定不动,以免产生钻孔位置偏移,所以需要使用夹具或者钢板进行固定。
第五步是进行PCB钻孔工艺技术的钻孔加工。
在进行钻孔之前,需要调整好电钻的转速和进给速度,并在钻孔过程中不断添加冷却液以保持钻头和PCB板的温度。
将钻头对准待钻孔位置,轻轻按下电钻进行钻孔。
第六步是进行PCB钻孔遗留物除去。
在钻孔过程中产生的切削渣滓和粉尘会遗留在钻孔孔壁和PCB表面上,需要进行清除。
可以用专用的工具或者刷子进行清理。
第七步是进行PCB钻孔工艺技术的质检。
通过目视检查和测量钻孔孔径,验证每个钻孔位置和尺寸是否符合设计要求。
如果有问题,需要及时进行修补或者重新进行钻孔。
最后一步是进行PCB板的表面处理。
PCB板钻孔后,孔壁会变得粗糙,需要进行表面处理。
常见的表面处理方式有焊盘钻孔、镀金等。
综上所述,PCB钻孔工艺技术是一项关键的加工工艺技术,通过合理的操作和使用适当的工具设备,可以实现PCB板的电气连通和焊接。
在进行PCB钻孔工艺技术时,需要特别注意钻孔位置确定、钻孔尺寸选择、工具设备准备、钻孔加工、钻孔遗留物除去、质检和表面处理等步骤和要点,以确保最终加工出符合设计要求的PCB板。

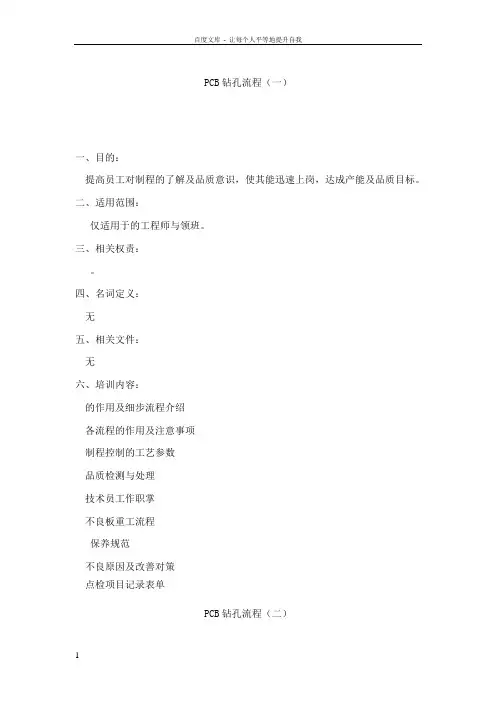

PCB钻孔流程(一)一、目的:提高员工对制程的了解及品质意识,使其能迅速上岗,达成产能及品质目标。
二、适用范围:仅适用于的工程师与领班。
三、相关权责:。
四、名词定义:无五、相关文件:无六、培训内容:的作用及细步流程介绍各流程的作用及注意事项制程控制的工艺参数品质检测与处理技术员工作职掌不良板重工流程保养规范不良原因及改善对策点检项目记录表单PCB钻孔流程(二)钻孔的作用及细步流程介绍:6.1.1钻孔作用:用来对PCB进行切削孔位,便于插件及导通之作业。
6.1.2钻孔的细步流程介绍:进料→准备→钻孔→检验→出货6.1.3钻孔的环境要求:温度:20±2℃相对湿度:50±5%6.1.4的主物料介绍:6.1.4.1垫板():6.1.4.作用:a.防止钻机台面受损;b.减少出口性毛头;c.减少钻咀扭断;d.降低钻咀温度;e.清洁钻咀沟槽中之胶渣。
6.1.4.板材种类:a.复合材料——其制造法与纸质基板类似,但木屑为基础,再混合含酸或盐类的粘著剂,高温高压下压合硬化成为一体而硬度很高的板子。
b.酚醛树脂板——价格比上述的合板要贵一些,也就是一般单面板的基材。
c.铝箔压合板——同盖板一样。
d.Vbu垫板——是指Vented Back up垫板,上、下两面铝箔,中层为折曲同质的纯铝箔,空气可以自由流通其间,如石棉浪一样。
垫板的选择一样依各厂条件来评估,其重点在:不含有机油脂,屑够软不伤孔壁,表面够硬,板厚均匀、平整等。
操作CNC控制现有CAD/CAM工作站都可直接转换钻孔机接受之语言只要设定一些参数如各孔代号代表之孔径即可。
6.1.4.2铝片(),也称盖板:6.1.4.作用:a.防止压力脚直接压伤铜面;b.使钻尖容易中心定位;c.减少进口性毛头;d.利于散热;e.钻咀进、退时的清洁。
PCB钻孔流程(三)6.1.4.盖板的材料:a. 复合材料——是用木浆织维或纸材,配合酚醛树脂当成粘著剂热压而成的。
PCB钻孔的流程、分类和技巧电路板((PCB))用盖板和垫板(简称为盖/垫板)是PCB(机械)钻孔加工必备的重要材料之一。
它在PCB孔加工中,无论是确保(产品)品质、工艺的实施,还是经济效益,都起到非常重要的作用。
在电路板进行机械钻孔加工时,放置在待加工覆铜板(或电路板)的上/下表面,以满足加工工艺要求的板状材料,称为盖/垫板。
其中,盖放于待加工基板材料上表面的,最先与钻针入钻时接触的板状材料,称为“盖板”;钻孔时垫在待加工基板材料下表面的,与钻孔设备台面直接接触的板状垫料,称为垫板。
钻孔是PCB制造中最昂贵和最耗时的过程。
PCB钻孔过程必须小心实施,因为即使是很小的错误也会导致很大的损失。
钻孔工艺是PCB制造过程中最关键的工艺。
钻孔工艺是通孔和不同层之间连接的基础,因此钻孔技巧十分重要。
PCB钻孔一、PCB钻孔技术主要有2 种PCB 钻孔技术:机械钻孔和激光钻孔。
PCB钻孔技术1、机械钻孔机械钻头的精度较低,但易于执行。
这种钻孔技术实现了钻头。
这些钻头可以钻出的最小孔径约为6密耳(0.006 英寸)。
机械钻孔的局限性当用于FR4 等较软的材料时,机械钻可用于800 次冲击。
对于密度比较大的材料,寿命会减少到200 计数。
如果PCB 制造商忽视这一点,则会导致出现错误的孔,从而导致电路板报废。
2、激光钻孔另一方面,激光钻可以钻出更小的孔。
激光钻孔是一种非接触式工艺,工件和工具不会相互接触。
激光束用于去除电路板材料并创建精确的孔,可以毫不费力地控制钻孔深度。
激光技术用于轻松钻出受控深度的过孔,可以精确钻出最小直径为2 密耳(0.002”)的孔。
激光钻孔限制电路板由铜、玻璃纤维和树脂制成,这些PCB 材料具有不同的(光学)特性,这使得激光束很难有效地烧穿电路板。
在激光钻孔的情况下,该过程的成本也相对较高。
二、PCB钻孔流程对于PCB(工程师)来说,如果设计电路板,也必须要了解PCB 的制造。
这样才能保证(PCB设计)是可制造,也是可靠的,反过来如果在设计时就注意到制造上的工艺,可以降低成本,并且可以在规定的时间内交付产品。
PCB板钻孔制程简介目的:了解钻孔制程及品质要求
内容点:
①PCB钻孔的作用
②PCB钻孔板的品质缺陷及解决对策
③钻孔品质及其鱼骨图分析
④钻咀及相关辅料阐述
⑤钻、锣带制作知识的介绍
一、PCB钻孔的作用
1、PCB板制作流程
以双面板喷锡板工艺流程为例:
开料→钻孔→沉铜→板电(加厚铜)→
图形转移→电铜电锡→蚀刻退锡→
检验→印阻焊→印字符→喷锡→成形
→测试→成品检查→包装
一、PCB钻孔的作用
2、钻孔的作用
钻孔就是在覆铜板上钻出所需的过孔。
PCB过孔按金属化与否,分为
a、电镀孔( PTH ),也叫金属化孔
b、非电镀孔(NPTH),也叫非金属化孔
按工艺制程分为
a、盲孔(多层板)
b、埋孔(多层板)
c、通孔
过孔主要提供电气连接与用作器件的固定或定位的作用。
二、PCB钻孔板的品质缺陷及解决对策二、PCB钻孔板的品质缺陷及解决对策二、PCB钻孔板的品质缺陷及解决对策二、PCB钻孔板的品质缺陷及解决对策二、PCB钻孔板的品质缺陷及解决对策
偏孔:
二、PCB钻孔板的品质缺陷及解决对策
二、PCB钻孔板的品质缺陷及解决对策
三、钻孔品质及其鱼骨图分析
1、钻孔的品质要求
孔径:+0/-1mil
孔位:≤2mil
孔壁粗糙度:≤1mil
钉头:≤1.5
三、钻孔品质及其鱼骨图分析
2、钻孔品质鱼骨分析图
四、钻咀及相关辅料阐述
1、钻咀
ST型钻咀(用于普通FR-4、CEM-3板及环保板加工)
四、钻咀及相关辅料阐述
UC型钻咀(具有耐磨性能好、排尘能力强、孔壁质量好、孔位精度高。
适用于一般板材加工,尤其适合高Tg、环保板等硬度较高板材的加工)
四、钻咀及相关辅料阐述
2、盖板
PCB钻孔用盖板的要求是:有一定表面硬度防止钻孔上表面毛刺,但又不能太硬而磨损钻头。
常用的有:
a.铝箔
b.酚醛纸胶盖板
c.环氧玻璃布盖板
3、垫板
要求垫板本身树脂成分不能过高,否则钻孔时将会形成熔融的脂球黏附在孔壁。
常用的有:
a.普通纸质垫板
b.高密度纸质垫板
c.酚醛垫板
五、钻锣带制作知识的介绍
1、钻孔档(Drill File)介绍
a.常见格式:
Exel系
S&m系
b.坐标格式
LEADING ZERO 省前0补后0 例:12.3→12300
TRAILING ZERO 补前0省后0 例:12.3→0123
NONE ZERO 前后0补齐例:12.3→012300 五、钻锣带制作知识的介绍
●Exel系格式钻带
●M48
●T1C0.125
●T2C0.028
●T3C0.035
●T4C0.0394
●T5C0.04
●T6C0.0433
●%
●T1
●X0Y114222
●X0025Y114222
●X06417Y114722
●X12584Y114222
●X12834Y114222
●X12834Y-002
●X12584Y-002
●X06417Y-0025
●X005Y-002
●X0025Y-002
●X0Y-002
●T2
●X0311Y00788
●X03425Y00788
●X02913Y00788
●X01575Y00406
●X07008Y0317
●M30
五、钻锣带制作知识的介绍
●S&m系格式钻带
●X-5.Y-7.5T01
●XY-7.5
●X293.Y-7.5
●X-5.Y246.5
●X293.Y246.5M30
●X5.58Y-36T02M31
●X3.53Y2.81
●X133.85Y-2.08
●XYM50
●X.01Y62.M50
●X.03Y124.07M50
●X.04Y186.09M50
●X149.18Y186.07M50
●X149.21Y124.04M50
●X149.19Y62.01M50
●X149.2Y-.04M50M30
●X10.Y-7.5M30
●X16.01Y3.3T04M31
●X61.67Y3.28
●X76.95Y3.28
●XYM50
●X.01Y62.M50
●X.03Y124.07M50
●X.04Y186.09M50
●X149.18Y186.07M50
●X149.21Y124.04M50
●X149.19Y62.01M50
●X149.2Y-.04M50M30
●X20.Y-7.5M30
五、钻锣带制作知识的介绍
c.单位制
公制(METRIC) mm
英制(ENGLISH) inch or mil
d.单位换算
1 inch=1000 mil=2.54 cm=25.4 mm
1 mm=0.03937inch=39.37 mil
五、钻锣带制作知识的介绍
2、钻(锣)带文件头介绍(以常用的EXEL格式为例)
一般以M48 开头,排列在钻孔文件的前面,以%结
束。
一般包含以下信息:
Txx:钻头编号
Cxxxx:钻头直径
Fxx:下钻速度
Sxx:转速
Hxxxx:孔限
五、钻锣带制作知识的介绍
3、D码(即程式指令)介绍
A# 圆弧半径
C# 工具直径
E#(F#) 工作平台移动速率(锣带有效)
F# Z轴进给速率
Z# 钻孔钻头的下降补偿
G00X#Y# 路线方式
G01 直线方式
G02 顺时针旋转方式
G03 逆时针旋转方式
G04X# 停留时间变量(一般不用)
G32X#Y# 顺时针行进锣出圆形
G33X#Y# 逆时针行进锣出圆形
五、钻锣带制作知识的介绍
G40 关闭刀具补偿
G41 刀具左偏移补偿
G42 刀具右偏移补偿
G82(81)双列直插封装式钻孔(很少用到)
G83 八角型封装式钻孔(很少用到)
G84 钻出圆孔
G85 钻出槽
G90 绝对坐标方式
G91 增量输入坐标方式
G92X#Y# 零位预设
G93X#Y# 零位设置
M00(X#Y#)无回绕时程序结束
M01(X#Y#)图形结束
五、钻锣带制作知识的介绍
M02X#Y# 重复图形偏移
M02XYM70 交换XY轴
M03 Z轴转动
M05 Z轴停止转动
M06(X#Y#)可选择停止
M08 步长或重复结束
M09(X#Y#)停止以便检查
M15 Z轴下刀(锣带用)
M16 Z轴收刀(锣带用)
M17 Z轴收刀(锣带用)
M24 循环块结束
M25 循环开始
M26 循环
M27 循环结束
M30(X#Y#)回绕时程序结束
五、钻锣带制作知识的介绍
M47(text)程序员信息
M48 程序头部
M71 公制测量方式
M72 英制测量方式
M02XYM80 以X轴为基准镜像图形
M02XYM90 以Y轴为基准镜像图形
M97 钻出字符(横向)
M98 钻出字符(竖向)
M99 用户定义保存的图形
P#X#(Y#)重复保存的图形
R#M02X#Y# 重复块
R#X#(Y#)重复孔
五、钻锣带制作知识的介绍
S# 主轴旋转速率RPMS
T# 工具选择
T# 工具选择/刀具索引
/ 块删除
五、钻锣带制作知识的介绍
4、CAM350的钻锣带制作的应用。
