PCB板钻孔制程介绍

pcb制程工艺PCB制程工艺是一种以印刷线路板(PCB)为载体，将电子元件焊接在上面的技术。

其目的是为了实现电子设备的集成化和小型化。

下面，我们就来分步骤阐述一下PCB制程工艺。

一、设计与平台在进行PCB制程工艺前，首先需要进行电路设计。

设计电路时需要注意各个元器件之间的连线和布局。

再根据设计的电路，绘制出PCB 的版图。

这就需要使用PCB布局软件，可以选择自己喜欢的软件进行操作。

电路设计完成后，就可以将完整的版图传输到制造厂商的平台上。

也可以自己DIY PCB板。

二、印刷压铜在制造厂商的平台上，电路设计师提交的电路板版图会被制造厂商放在一张刻有铜板图案的基板上。

随后，这个基板将被送入铜盐溶液中浸泡，让铜离子与基板上的铜板结合。

接着，将该基板放在一个高度温度控制的炉子中进行加热，这样铜将会形成一个均匀的铜层。

三、电路绘制和化学加工为了让铜层成为一个有用的电路，需要将不需要的铜蚀掉，只保留需要的电路的部分。

这就需要进行电路绘制和化学加工两个步骤来实现。

1.电路绘制在这一步中，制造厂商会将板图上的未来电路的位置喷涂上一薄层特殊的光敏材料。

然后，他们会使用UV光将该板置于一张滚筒上，使光敏材料仅与UV光接触。

该制程被称为曝光。

曝光后，电路板被送入化学液中。

该液会溶解未曝光部分的化学物质，使能够将铜去除。

2.化学加工为了使电路变得稳定，电路板还需要进行化学加工。

这可以通过单层或多层板将不同位置喷涂上不同类型的抗蚀涂料来实现。

将电路板放入酸性液体中后，液体用于去除抗蚀剂未覆盖的铜，留下待刻制的电路元件。

四、钻孔在PCB制程中，必须钻出每个电子元件的孔，这样电子元件在PCB 上就可以引出针脚。

这一过程可以通过钻孔机的技术来实现。

五、安装元器件在钻孔之后，就可以将电子元件焊接在电路板的预先钻好的孔洞中。

在完成焊接过程之后，使用专用工具进行测试和检验，以确保电路板中没有任何问题。

六、打标志和测试在最后的制程工艺是打标志和测试。

PCB成型制程介绍简介PCB（Printed Circuit Board，印刷电路板）是一种将电子元器件连接并固定在导电路径上的基础组件。

PCB的制造过程经历多个步骤，其中之一就是成型制程。

本文将介绍PCB成型制程的基本流程和常见的方法。

PCB成型制程流程1. 准备工作在进行PCB成型制程之前，需要做一些准备工作。

首先需要准备好原材料，常见的PCB材料包括FR-4、铝基板等。

同时，还需准备相应的成型工具和设备，如成型机、热压机等。

2. 色板制作色板制作是PCB制程的第一步，它用于制作出PCB中的导线层。

色板通常由铜材料制成，通过化学腐蚀或机械加工的方式形成导线图案。

3. 铺铜层铺铜层是为了增加PCB的导电性能。

铜层可以通过压铜、电镀等方式添加在色板上，形成一个可导电的层。

4. 成型成型是PCB制程中的关键步骤之一，它通过加热和施加压力将PCB 材料压制成所需的形状。

不同的成型工艺有不同的方法，下面将介绍常见的两种成型方法。

(1) 热压成型热压成型是一种常见的PCB成型方法。

它使用热压机将PCB材料加热到一定温度，然后施加一定的压力，使其在模具的作用下变形成所需的形状。

这种方法可以在较短的时间内实现高质量的成型效果。

(2) 塑料注塑成型塑料注塑成型是另一种常见的PCB成型方法。

它使用注塑机将熔化的塑料注入到模具中，然后在高压下使其冷却和固化成为所需的形状。

这种方法适用于需要复杂形状的PCB成型，但时间和成本相对较高。

5. 钻孔钻孔是为了在PCB上开孔以供电子元器件的焊接。

钻孔工艺有自动和手动两种，通常使用钻针将孔钻出。

电镀是一种常见的PCB制程方法，它通过将金属沉积在PCB上来提高其导电性和耐蚀性。

电镀通常使用电解沉积的方式进行，常见的金属包括铜、金、锡等。

7. 丝网印刷丝网印刷是一种用于印刷PCB上的标记、文字或图案的方法。

它通过在PCB上放置一个丝网模板和墨水，然后用刮刀将墨水刮平，形成所需的标记。

pcb生产工艺流程
PCB生产工艺流程是指在制造PCB过程中的一系列工艺流程，包括设计、原料采购、制版、贴膜、制程、印刷、钻孔、磨边、抛光、点焊等环节。

以下是一个简单的PCB生产工艺流程：
1.设计：根据客户的要求和需求，设计电路图和PCB布局图。

2.原料采购：采购所需的各种原材料，如基板、铜箔、耐热胶带、印刷油墨等。

3.制版：根据设计图将图纸制成光刻胶版，然后通过光刻工艺
将电路图案转移到基板上。

4.贴膜：将所需的膜覆盖在基板上，以保护电路图案。

5.制程：通过化学腐蚀或机械研磨的方式，去除不需要的铜箔，形成所需的电路图案。

6.印刷：将印刷油墨覆盖在板面上，以保护电路图案。

7.钻孔：在所需位置钻孔，以便后续的焊接或组装。

8.磨边：将板面边缘进行磨边处理，使其平整。

9.抛光：将板面进行抛光处理，使其表面光滑。

10.点焊：将元器件焊接到板上的所需位置，形成完整的电路。

11.测试：对PCB进行电气性能测试，确保所有电路正常工作。

12.包装：将PCB清洗干净，并进行适当的包装，以便运输和
存储。

以上是一个基本的PCB生产工艺流程，具体的生产工艺可能
因不同的产品类型和要求而有所不同。

另外，在整个生产过程中，还需要严格控制生产环境和质量管理，以确保生产出高质量的PCB产品。

同时，还需要根据客户的要求和市场需要，
不断改进和优化生产工艺流程，以提高生产效率和产品质量。

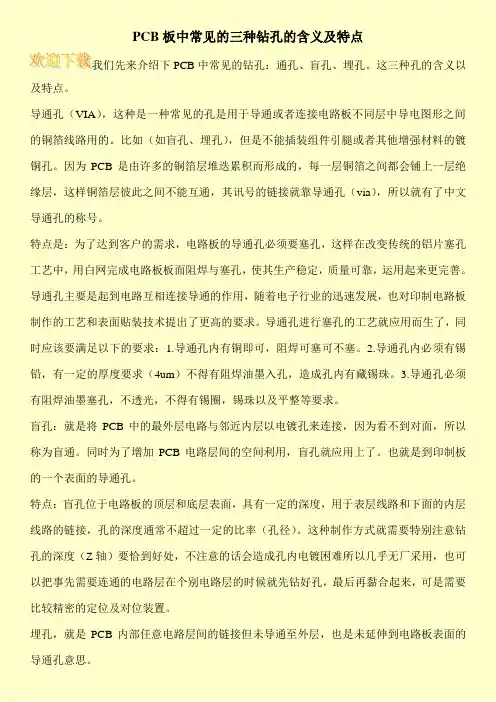

PCB板中常见的三种钻孔的含义及特点我们先来介绍下PCB中常见的钻孔：通孔、盲孔、埋孔。

这三种孔的含义以及特点。

导通孔（VIA），这种是一种常见的孔是用于导通或者连接电路板不同层中导电图形之间的铜箔线路用的。

比如（如盲孔、埋孔），但是不能插装组件引腿或者其他增强材料的镀铜孔。

因为PCB是由许多的铜箔层堆迭累积而形成的，每一层铜箔之间都会铺上一层绝缘层，这样铜箔层彼此之间不能互通，其讯号的链接就靠导通孔（via），所以就有了中文导通孔的称号。

特点是：为了达到客户的需求，电路板的导通孔必须要塞孔，这样在改变传统的铝片塞孔工艺中，用白网完成电路板板面阻焊与塞孔，使其生产稳定，质量可靠，运用起来更完善。

导通孔主要是起到电路互相连接导通的作用，随着电子行业的迅速发展，也对印制电路板制作的工艺和表面贴装技术提出了更高的要求。

导通孔进行塞孔的工艺就应用而生了，同时应该要满足以下的要求：1.导通孔内有铜即可，阻焊可塞可不塞。

2.导通孔内必须有锡铅，有一定的厚度要求（4um）不得有阻焊油墨入孔，造成孔内有藏锡珠。

3.导通孔必须有阻焊油墨塞孔，不透光，不得有锡圈，锡珠以及平整等要求。

盲孔：就是将PCB中的最外层电路与邻近内层以电镀孔来连接，因为看不到对面，所以称为盲通。

同时为了增加PCB电路层间的空间利用，盲孔就应用上了。

也就是到印制板的一个表面的导通孔。

特点：盲孔位于电路板的顶层和底层表面，具有一定的深度，用于表层线路和下面的内层线路的链接，孔的深度通常不超过一定的比率（孔径）。

这种制作方式就需要特别注意钻孔的深度（Z轴）要恰到好处，不注意的话会造成孔内电镀困难所以几乎无厂采用，也可以把事先需要连通的电路层在个别电路层的时候就先钻好孔，最后再黏合起来，可是需要比较精密的定位及对位装置。

埋孔，就是PCB内部任意电路层间的链接但未导通至外层，也是未延伸到电路板表面的导通孔意思。

多阶pcb板的打孔方法
多层PCB板的打孔方法通常包括以下几种：
1. 机械打孔，这是最常见的方法。

通过CNC钻床或者冲床，将孔逐个打在PCB板上。

这种方法适用于一般的多层PCB板，但是对于孔径小于0.3mm的孔会比较困难。

2. 激光钻孔，激光钻孔是一种高精度的打孔方法，适用于孔径小而密集的PCB板。

激光钻孔的优点是可以实现非常小的孔径和高密度的布局，但是成本相对较高。

3. 钨钢模具冲孔，这种方法适用于大批量生产，通过模具冲压的方式一次性完成多层PCB板的打孔。

这种方法效率高，成本低，适合于一般要求不是特别高的PCB板。

4. 激光孔加工，激光孔加工是通过激光烧蚀的方式完成PCB板的打孔，适用于特殊材料或者特殊要求的PCB板。

这种方法的优点是可以实现非常小的孔径和复杂的孔型，但是成本较高。

总的来说，选择合适的打孔方法需要根据PCB板的具体要求来
决定，包括孔径大小、孔的密度、成本考量等因素。

同时，还需要考虑到生产效率、设备投资、工艺技术等方面的因素，综合考虑后选择最适合的打孔方法。

鑽孔制程簡介說明講義一.定義使用數值控制(N/C)的外軸自動鑽孔机器,將銅箔積層板的內層通接孔堆零檢插入空鑽穿作業,即為鑽孔.二.注程介紹(A)上制程(壓合) 墊鋁板裁切OP,程式,加工單外理備針盤測試帶測孔徑PIN 空跑程式量產流程(B)單雙面板上制程(裁切) 上PIN 墊鋁板裁切程式,加工單理備針盤測試帶測孔找座標空跑式量產續程.三.程述一上PIN一般使用在單雙面板,無多層板在壓合鑽出三個靶孔定位,而單雙面板須靠此定位.(往后多層在TWO PIN系統也須上PIN)二.墊鋁板裁切(a)墊板使用墊板可防止鑽到机器台面,減少毛頭,協助鑽頭散熱,一來講其應具如下性質:●切削容易●表面硬而不平●不含外來雜質●作粘接劑的樹脂要完全固化,使其材料在500F溫度下不產生粘性或釋放化學物質污染孔壁和鑽頭.(b) 鋁板可以防止壓力腳對板面的損傷,還可以固定鑽頭,減少鑽頭偏移,從而提高鑽孔精度和減少毛頭,并協助鑽頭散熱.三OP,程式,加工,處理OP,程式在工程部制作完成,交予鑽孔簽收後,鑽孔必須在上將公英制尺寸注明,以利作業,程式也必須加M97的個人代號的不程式,至于加工單制作是鑽孔課所用簡易OP.四備針盤當生產一料號時,會取出加工單,依据量產需要在加工單上繪出模攤針盤,備針人員以此為依据排針盤.五測試帶鑽孔為求孔徑正確,每當換料號時,便會以基板邊料,設定號鑽針資料,以小程式檢查針盤是否正確.六裁PIN此用于多層板流程,將壓合鑽出的三個靶孔位置,在電木板上鑽出三孔,并敲出入固定PIN ,以此為多層板相關位置之零點七找座標因單雙板無內層紅線路,只要將鑽孔內容全部在板內無破孔之娛,故只要以外工具孔找軸之座標即為點,.八空跑程式將此動作作為將程式載入記性,接下來只要設定好,即可重作業.四鑽針室及鑽針●將購入之新針放入新針櫃存放并填寫新針管制表●當待用針不足時,則從新針櫃取出新針并填寫新針管制表●將取出之新針依不同針徑上不同顏色套環并放入待用櫃子.●依生產進度在待備針籃子內取出加工單●依加工單內針徑,批量及孔數把針備于針盤上,填寫備針單并簽名.●作業員至鑽針室針于備針單簽名,交還另簽名退針鑽針人員須清點并簽名,另依不同鑽徑及研次分開送磨二.鑽針A.橫剖面圖可分為鑽部,部及柄部三大部分.鑽部主要功能在刺入,切削及退.其鑽尖及鑽部的圓心應與柄不中心重合,其同心圓的誤差應小于0.005m/m之內才能避免偏轉的惡化.導角為上環所用.斜部為應力分散所用.B.鑽尖側用圖有第一角15度第二角30度及鑽尖角130度,外圍的反斜角是為減少與孔壁的磨擦,內部的正斜角是增大鑽針度.C.鑽尖側面放大圖1.鑽尖點為長刃及短刃的四匯合點,為鑽孔最先接觸出點2.切削前緣是切削板材的主力所在,用久后會發生崩破3.第一面為切削刀面4.第二為支持第一面的腹地5.后讓腹地是減少孔壁磨擦,支持鑽針存在6.刃帶為修整孔壁7.退削溝為排除廢削用表面須平滑以減少廢削的阻力而容易排除三鑽針材料作為鑽針材料的超硬合金採取碳化鎢加上鈷,現加入碳化鈦,主要增加對高溫的抗性較好.當此材質中的鈷量增加,其抗折性及軔性增加,但其硬度及壓縮度降低.四.鑽孔條件鑽孔屬于切削行為的一種,有二個公式被廣泛的用到:1.R.P.M=(S.F.M.*12)/3.14*D2.I.P.M=R.P.M*Chipload首先介紹上述二公式的各個單位:(1)R.P.M=鑽針旋轉速度,轉/分,即每分鐘有几轉(2)S.F.M=表面切削度,呎/分,即每分鐘鑽針的刀口在板子表面切削距離或長度(3)D:鑽針直徑(4)I.P.M=進刀速,時/分,每分鐘進刀深度有多少時(5)Chipload:進刀量,mil/轉,每轉一周進刀深度有多少mil五.分段鑽六.多次進刀及退刀的接力方式下分段鑽,完成小孔徑的鑽通.而每一次很精密的鑽到所設定的進刀深度后,隨即退出孔口,在進行冷卻及排除粉削后,再作第二次進擊,直到鑽穿為止.七.程式1.G 84(擴孔)X20.0Y10.0G84X10.02.G85(糟孔)X20.0Y10.0G85X20.0Y20.03.G93(零點設定)G93X0Y04.M97;(M98)M97,ABC;X0Y0八.品質問題探討。

PCB钻孔流程（一）一、目的：提高员工对制程的了解及品质意识，使其能迅速上岗，达成产能及品质目标。

二、适用范围：仅适用于的工程师与领班。

三、相关权责：。

四、名词定义：无五、相关文件：无六、培训内容：的作用及细步流程介绍各流程的作用及注意事项制程控制的工艺参数品质检测与处理技术员工作职掌不良板重工流程保养规范不良原因及改善对策点检项目记录表单PCB钻孔流程（二）钻孔的作用及细步流程介绍：6.1.1钻孔作用：用来对PCB进行切削孔位，便于插件及导通之作业。

6.1.2钻孔的细步流程介绍：进料→准备→钻孔→检验→出货6.1.3钻孔的环境要求：温度：20±2℃相对湿度：50±5%6.1.4的主物料介绍：6.1.4.1垫板（）：6.1.4.作用：a.防止钻机台面受损；b.减少出口性毛头；c.减少钻咀扭断；d.降低钻咀温度；e.清洁钻咀沟槽中之胶渣。

6.1.4.板材种类：a.复合材料——其制造法与纸质基板类似，但木屑为基础，再混合含酸或盐类的粘著剂，高温高压下压合硬化成为一体而硬度很高的板子。

b.酚醛树脂板——价格比上述的合板要贵一些，也就是一般单面板的基材。

c.铝箔压合板——同盖板一样。

d.Vbu垫板——是指Vented Back up垫板，上、下两面铝箔，中层为折曲同质的纯铝箔，空气可以自由流通其间，如石棉浪一样。

垫板的选择一样依各厂条件来评估，其重点在：不含有机油脂，屑够软不伤孔壁，表面够硬，板厚均匀、平整等。

操作CNC控制现有CAD/CAM工作站都可直接转换钻孔机接受之语言只要设定一些参数如各孔代号代表之孔径即可。

6.1.4.2铝片（），也称盖板：6.1.4.作用：a.防止压力脚直接压伤铜面；b.使钻尖容易中心定位；c.减少进口性毛头；d.利于散热；e.钻咀进、退时的清洁。

PCB钻孔流程（三）6.1.4.盖板的材料：a. 复合材料——是用木浆织维或纸材，配合酚醛树脂当成粘著剂热压而成的。

PCB钻孔的流程、分类和技巧电路板（（PCB））用盖板和垫板（简称为盖/垫板）是PCB（机械）钻孔加工必备的重要材料之一。

它在PCB孔加工中，无论是确保（产品）品质、工艺的实施，还是经济效益，都起到非常重要的作用。

在电路板进行机械钻孔加工时,放置在待加工覆铜板（或电路板）的上/下表面，以满足加工工艺要求的板状材料,称为盖/垫板。

其中，盖放于待加工基板材料上表面的，最先与钻针入钻时接触的板状材料，称为“盖板”；钻孔时垫在待加工基板材料下表面的，与钻孔设备台面直接接触的板状垫料，称为垫板。

钻孔是PCB制造中最昂贵和最耗时的过程。

PCB钻孔过程必须小心实施，因为即使是很小的错误也会导致很大的损失。

钻孔工艺是PCB制造过程中最关键的工艺。

钻孔工艺是通孔和不同层之间连接的基础，因此钻孔技巧十分重要。

PCB钻孔一、PCB钻孔技术主要有2 种PCB 钻孔技术：机械钻孔和激光钻孔。

PCB钻孔技术1、机械钻孔机械钻头的精度较低，但易于执行。

这种钻孔技术实现了钻头。

这些钻头可以钻出的最小孔径约为6密耳(0.006 英寸)。

机械钻孔的局限性当用于FR4 等较软的材料时，机械钻可用于800 次冲击。

对于密度比较大的材料，寿命会减少到200 计数。

如果PCB 制造商忽视这一点，则会导致出现错误的孔，从而导致电路板报废。

2、激光钻孔另一方面，激光钻可以钻出更小的孔。

激光钻孔是一种非接触式工艺，工件和工具不会相互接触。

激光束用于去除电路板材料并创建精确的孔，可以毫不费力地控制钻孔深度。

激光技术用于轻松钻出受控深度的过孔，可以精确钻出最小直径为2 密耳(0.002”)的孔。

激光钻孔限制电路板由铜、玻璃纤维和树脂制成，这些PCB 材料具有不同的（光学）特性，这使得激光束很难有效地烧穿电路板。

在激光钻孔的情况下，该过程的成本也相对较高。

二、PCB钻孔流程对于PCB（工程师）来说，如果设计电路板，也必须要了解PCB 的制造。

这样才能保证（PCB设计）是可制造，也是可靠的，反过来如果在设计时就注意到制造上的工艺，可以降低成本，并且可以在规定的时间内交付产品。

PCB板钻孔参数简介—深联电路板
作者：深圳市深联电路有限公司
PCB板钻孔主要作用是为使层与层之间导通及固定零件之用，因此钻孔是PCB板生产中不可缺少的环节，而钻孔参数是决定钻孔品质的关键，PCB板钻孔参数有哪此内容呢?
1、进刀速（F）：每分钟钻头钻进材料的深度。

2、旋转速（S）：每分钟钻头所旋转圈数。

3、退刀速（U）每分钟钻头退出材料的距离。

4、孔限（H）钻针更换是所钻最大孔数。

5、排屑量=进刀速F (in/min)/旋转速S (R/min)。

当F恒定，S越大，则排屑量会变小。

排屑量越小，表示钻头与孔壁摩擦时间越长，钻头摩擦越大，孔壁温度越高，不利于钻孔品质。

当S恒定，F越大，则排屑量会变大。

排屑量越大，表示钻头与孔壁摩擦时间越短，钻头摩擦越小，孔壁温度越低，有利于钻孔品质。

但F过大，易发生断刀现象。

当S,F恒定，U越小钻头在孔内停留时间越长，则孔壁温度越高，不利于钻孔品质。

PCB板孔限数：由于钻头磨损后，对玻璃纤维束的切屑变钝，造成孔壁粗糙。

故钻孔限数越小，孔壁质量越好。

将以上参数调整到一个合适的平衡点，即可控制好PCB板钻孔品质。

PCB生产中背钻工艺详解1.什么背钻？背钻其实就是控深钻比较特殊的一种，在多层板的制作中，例如12层板的制作，我们需要将第1层连到第9层，通常我们钻出通孔（一次钻），然后陈铜。

这样第1层直接连到第12层，实际我们只需要第1层连到第9层，第10到第12层由于没有线路相连，像一个柱子。

这个柱子影响信号的通路，在通讯信号会引起信号完整性问题。

所以将这个多余的柱子（业内叫STUB）从反面钻掉（二次钻）。

所以叫背钻，但是一般也不会钻那么干净，因为后续工序会电解掉一点铜，且钻尖本身也是尖的。

所以PCB厂家会留下一小点，这个留下的STUB的长度叫B值，一般在50-150UM范围为好。

2.背钻孔有什么样的优点？1、减小杂讯干扰；2、提高信号完整性；3、局部板厚变小；4、减少埋盲孔的使用，降低PCB制作难度。

3.背钻孔有什么作用？背钻的作用是钻掉没有起到任何连接或者传输作用的通孔段，避免造成高速信号传输的反射、散射、延迟等，给信号带来“失真”研究表明：影响信号系统信号完整性的主要因素除设计、板材料、传输线、连接器、芯片封装等因素外，导通孔对信号完整性有较大影响。

4.背钻孔生产工作原理依靠钻针下钻时，钻针尖接触基板板面铜箔时产生的微电流来感应板面高度位置，再依据设定的下钻深度进行下钻，在达到下钻深度时停止下钻。

如图二，工作示意图所示5.背钻制作工艺流程？a、提供PCB，PCB上设有定位孔，利用所述定位孔对PCB进行一钻定位并进行一钻钻孔；b、对一钻钻孔后的PCB进行电镀，电镀前对所述定位孔进行干膜封孔处理；c、在电镀后的PCB上制作外层图形；d、在形成外层图形后的PCB上进行图形电镀，在图形电镀前对所述定位孔进行干膜封孔处理；e、利用一钻所使用的定位孔进行背钻定位，采用钻刀对需要进行背钻的电镀孔进行背钻；f、背钻后对背钻孔进行水洗，清除背钻孔内残留的钻屑。

6. 如有电路板有孔要求从第14层钻到12层要如何解决呢？1、如该板在第11层有信号线，在信号线的两端有通孔连接到元件面和焊锡面，在元件面上将会插装元器件，如下图所示，也就是说，在该线路上，信号的传输是从元件A通过第11层的信号线传递到元件B。

六、鑽孔6.1 製程目的單面或雙面板的製作都是在下料之後直接進行非導通孔或導通孔的鑽孔, 多層板則是在完成壓板之後才去鑽孔。

傳統孔的種類除以導通與否簡單的區分外,以功能的不同尚可分:零件孔,工具孔,通孔(Via),盲孔(Blind hole),埋孔(Buried hole)(後二者亦為via hole的一種).近年電子產品'輕.薄.短.小.快.'的發展趨勢,使得鑽孔技術一日千里,機鑽,雷射燒孔,感光成孔等,不同設備技術應用於不同層次板子.本章僅就機鑽部分加以介紹,其他新技術會在20章中有所討論.6.2 流程上PIN→鑽孔→檢查6.3上PIN作業鑽孔作業時除了鑽盲孔,或者非常高層次板孔位精準度要求很嚴,用單片鑽之外,通常都以多片鑽,意即每個stack兩片或以上.至於幾片一鑽則視1.板子要求精度2.最小孔徑3.總厚度4.總銅層數.來加以考量. 因為多片一鑽,所以鑽之前先以pin將每片板子固定住,此動作由上pin機(pinning maching)執行之. 雙面板很簡單,大半用靠邊方式,打孔上pin連續動作一次完成.多層板比較複雜,另須多層板專用上PIN機作業.6.4. 鑽孔6.4.1鑽孔機鑽孔機的型式及配備功能種類非常多，以下List評估重點A. 軸數：和產量有直接關係B. 有效鑽板尺寸C. 鑽孔機檯面：選擇振動小，強度平整好的材質。

D. 軸承(Spindle)E. 鑽盤：自動更換鑽頭及鑽頭數F. 壓力腳G. X、Y及Z軸傳動及尺寸：精準度，X、Y獨立移動H. 集塵系統：搭配壓力腳，排屑良好，且冷卻鑽頭功能I. Step Drill的能力J. 斷針偵測K. RUN OUT6.4.1.1鑽孔房環境設計A. 溫濕度控制B. 乾淨的環境C. 地板承受之重量D. 絕緣接地的考量E. 外界振動干擾6.4.2 物料介紹鑽孔作業中會使用的物料有鑽針(Drill Bit),墊板(Back-up board),蓋板(Entry board)等.以下逐一介紹:圖6.1為鑽孔作業中幾種物料的示意圖.6.4.2.1 鑽針(Drill Bit), 或稱鑽頭,其品質對鑽孔的良窳有直接立即的影響, 以下將就其材料，外型構、及管理簡述之。

pcb钻孔机的操作技术及流程详解制程目的单面或双面板的制作都是在下料之后直接进行非导通孔或导通孔的钻孔, 多层板则是在完成压板之后才去钻孔。

传统孔的种类除以导通与否简单的区分外,以功能的不同尚可分:零件孔,工具孔,通孔(Via),盲孔(Blind hole),埋孔(Buried hole)(后二者亦为via hole的一种).近年电子产品'轻.薄.短.小.快.'的发展趋势,使得钻孔技术一日千里,机钻,雷射烧孔,感光成孔等,不同设备技术应用于不同层次板子.本章仅就机钻部分加以介绍,其它新技术会在20章中有所讨论.流程上PIN→钻孔→检查上PIN作业钻孔作业时除了钻盲孔,或者非常高层次板孔位精准度要求很严,用单片钻之外,通常都以多片钻,意即每个stack两片或以上.至于几片一钻则视1.板子要求精度2.最小孔径3.总厚度4.总铜层数.来加以考虑. 因为多片一钻,所以钻之前先以pin将每片板子固定住,此动作由上pin机(pinning maching)执行之. 双面板很简单,大半用靠边方式,打孔上pin连续动作一次完成.多层板比较复杂,另须多层板专用上PIN机作业.. 钻孔钻孔机钻孔机的型式及配备功能种类非常多，以下List评估重点A. 轴数：和产量有直接关系B. 有效钻板尺寸C. 钻孔机台面：选择振动小，强度平整好的材质。

D. 轴承(Spindle)E. 钻盘：自动更换钻头及钻头数F. 压力脚G. X、Y及Z轴传动及尺寸：精准度，X、Y独立移动H. 集尘系统：搭配压力脚，排屑良好，且冷却钻头功能I. Step Drill的能力J. 断针侦测K. RUN OUT钻孔房环境设计A. 温湿度控制B. 干净的环境C. 地板承受之重量D. 绝缘接地的考虑E. 外界振动干扰物料介绍钻孔作业中会使用的物料有钻针(Drill Bit),垫板(Back-up board),盖板(Entry board)等.以下逐一介绍:图为钻孔作业中几种物料的示意图.钻针(Drill Bit), 或称钻头,其质量对钻孔的良窳有直接立即的影响, 以下将就其材料，外型构、及管理简述之。
