铁路客车转向架构架制造工艺流程
铁路客车转向架构架制造工艺流程
铁路客车转向架是负责连接车体、轮对和铁路轨道的关键部件。
其制
造工艺流程包括以下几个主要步骤：
一、材料准备
铁路客车转向架的主要材料为铸钢，应按照设计要求选用合适的材质。
然后通过硬化、回火等热处理工艺使其达到理想的材料性能。
二、造型
根据客车的型号和尺寸，使用模具将铸钢材料进行造型。
模具应符合
客车转向架的设计，保证转向架的质量和精度。
三、冷却
将铸造好的转向架放到铸冷机中进行冷却。
这一步骤是为了防止转向
架出现内部缺陷和裂纹，保证其结构强度和安全性。
四、抛光
把铸造出来的转向架表面进行抛光处理，使其表面光滑平整。
这一步
骤是为了减小摩擦，延长转向架的使用寿命。
五、装配
将转向架与其他部件进行装配，包括轮对、制动系统、悬挂系统等。
这一步骤需要注意转向架与其他部件的配合精度，保证整车运行的平
稳性和稳定性。
六、测试
将制造好的铁路客车转向架进行各项性能测试，包括强度测试、疲劳
测试、机械性能测试等，保证其符合相关标准和要求。
以上就是铁路客车转向架构架制造工艺流程的主要步骤。
铁路客车转
向架制造是一个复杂而精细的过程，需要严格的质量控制和技术支持。
只有通过高质量的制造工艺流程，才能制造出安全、稳定、高品质的
铁路客车转向架。
200 km/h市域动车组转向架构架组焊工艺丁建朴东岳董泽民李万君发布时间：2023-05-13T04:43:30.708Z 来源：《科技新时代》2023年5期作者：丁建朴东岳董泽民李万君[导读] 市域动车组转向架构架组是动车组重要组成部分，而焊接技术在其中的应用也非常重要。
然而，在实际生产中，市域动车组转向架构架组焊工艺存在一些问题，如焊接质量不稳定、焊缝出现裂纹、焊接过程中产生的变形、焊接生产效率低下以及成本较高等。
为了解决这些问题，本文提出了市域动车组转向架构架组焊工艺优化路径，包括采用新型焊接设备和材料、优化焊接工艺参数、引入自动化焊接技术、开展焊接工艺培训和技能评定以及加强质量管理和监督，以提高焊接质量和效率。
中车长春轨道客车股份有限公司吉林省长春市 130062摘要：市域动车组转向架构架组是动车组重要组成部分，而焊接技术在其中的应用也非常重要。
然而，在实际生产中，市域动车组转向架构架组焊工艺存在一些问题，如焊接质量不稳定、焊缝出现裂纹、焊接过程中产生的变形、焊接生产效率低下以及成本较高等。
为了解决这些问题，本文提出了市域动车组转向架构架组焊工艺优化路径，包括采用新型焊接设备和材料、优化焊接工艺参数、引入自动化焊接技术、开展焊接工艺培训和技能评定以及加强质量管理和监督，以提高焊接质量和效率。
关键词：市域动车组；转向架构架组；焊接技术；优化路径；质量管理引言市域动车组是一种高速列车，通常在城市之间运行。
它们需要高速、稳定的转向架构来保持列车的平稳行驶。
200 km/h市域动车组转向架构架组焊工艺是一种关键的技术，它涉及到高强度焊接和精确加工，以确保转向架在高速行驶时的安全性和可靠性。
这项技术需要高度的专业知识和技能，以确保列车的稳定性和安全性，同时也为城市间的交通提供了快速、高效、安全的交通方式。
1. 市域动车组转向架构架组焊工艺概述1.1 动车组转向架构架组的作用市域动车组转向架构架组的作用是支撑车辆的底盘和车身，使车辆能够稳定行驶。
25型客车车底架组焊工艺过程一、引言25型客车车底架是客车的重要组成部分，承载着整车的重量和行驶中的各种力。
车底架的焊接工艺对车辆的安全性和稳定性有着重要影响。
本文将介绍25型客车车底架组焊工艺过程，包括焊接材料、焊接设备、焊接工艺参数和焊接操作步骤等。
二、焊接材料1. 车底架材料：一般选用优质低合金结构钢，具有较高的强度和韧性，能够满足车辆在行驶中的各种力的要求。
2. 焊接材料：使用焊条作为填充材料，选择适合车底架材料的焊条，保证焊接接头的强度和可靠性。
3. 耐热涂料：在焊接接头上涂覆耐热涂料，以提高焊接接头的耐腐蚀性和耐高温性能。
三、焊接设备1. 焊接机：选择适合焊接车底架的焊接机，一般采用手工电弧焊机或气体保护焊机。
2. 焊接夹具：根据车底架的形状和尺寸，设计和制造适合的焊接夹具，以保证焊接位置的准确度和稳定性。
3. 气体保护设备：如采用气体保护焊接，需要配备相应的气体保护设备，以保证焊接接头的质量。
四、焊接工艺参数1. 电流和电压：根据焊接材料和焊接接头的要求，选择适当的电流和电压，以保证焊接接头的强度和质量。
2. 焊接速度：控制焊接速度，使得焊条和工件的熔化和凝固时间适合，以获得良好的焊接效果。
3. 焊接温度：根据焊接材料的熔点和热变形性能，控制焊接温度，以避免焊接接头的变形和裂纹。
五、焊接操作步骤1. 检查车底架：对车底架进行检查，确保没有明显的缺陷和损伤，以保证焊接接头的质量。
2. 清洁工件表面：使用砂轮或刷子清洁焊接接头的表面，除去氧化物和污垢，以提高焊接接头的质量。
3. 定位和固定：将车底架放置在焊接夹具上，根据焊接接头的位置和要求进行定位和固定，以确保焊接位置的准确度和稳定性。
4. 焊接接头：根据焊接工艺参数，使用焊接机进行焊接，保持稳定的焊接速度和适当的焊接温度，完成焊接接头的焊接。
5. 检查和修复：对焊接接头进行检查，发现焊接缺陷或不合格的接头，及时进行修复或重新焊接，以保证焊接接头的质量和可靠性。

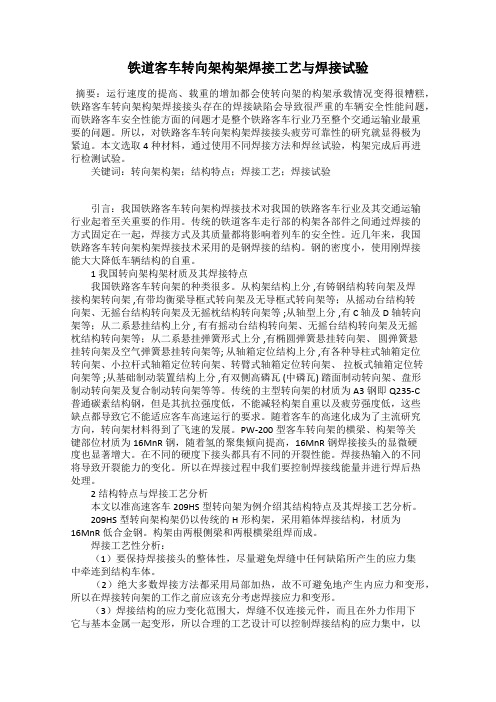

铁道客车转向架构架焊接工艺与焊接试验摘要：运行速度的提高、载重的增加都会使转向架的构架承载情况变得很糟糕，铁路客车转向架构架焊接接头存在的焊接缺陷会导致很严重的车辆安全性能问题，而铁路客车安全性能方面的问题才是整个铁路客车行业乃至整个交通运输业最重要的问题。
所以，对铁路客车转向架构架焊接接头疲劳可靠性的研究就显得极为紧迫。
本文选取4种材料，通过使用不同焊接方法和焊丝试验，构架完成后再进行检测试验。
关键词：转向架构架；结构特点；焊接工艺；焊接试验引言：我国铁路客车转向架构焊接技术对我国的铁路客车行业及其交通运输行业起着至关重要的作用。
传统的铁道客车走行部的构架各部件之间通过焊接的方式固定在一起，焊接方式及其质量都将影响着列车的安全性。
近几年来，我国铁路客车转向架构架焊接技术采用的是钢焊接的结构。
钢的密度小，使用刚焊接能大大降低车辆结构的自重。
1 我国转向架构架材质及其焊接特点我国铁路客车转向架的种类很多。
从构架结构上分 ,有铸钢结构转向架及焊接构架转向架 ,有带均衡梁导框式转向架及无导框式转向架等；从摇动台结构转向架、无摇台结构转向架及无摇枕结构转向架等 ;从轴型上分 ,有 C 轴及 D 轴转向架等；从二系悬挂结构上分 , 有有摇动台结构转向架、无摇台结构转向架及无摇枕结构转向架等；从二系悬挂弹簧形式上分 ,有椭圆弹簧悬挂转向架、圆弹簧悬挂转向架及空气弹簧悬挂转向架等; 从轴箱定位结构上分 ,有各种导柱式轴箱定位转向架、小拉杆式轴箱定位转向架、转臂式轴箱定位转向架、拉板式轴箱定位转向架等 ;从基础制动装置结构上分 ,有双侧高磷瓦 (中磷瓦) 踏面制动转向架、盘形制动转向架及复合制动转向架等等。
传统的主型转向架的材质为A3钢即Q235-C普通碳素结构钢，但是其抗拉强度低，不能减轻构架自重以及疲劳强度低，这些缺点都导致它不能适应客车高速运行的要求。
随着客车的高速化成为了主流研究方向，转向架材料得到了飞速的发展。
出口孟加拉米轨动车组转向架构架制造工艺研究摘要：介绍了出口孟加拉米轨动车组转向架构架的基本结构组成，分析了构架制造工艺的技术重点和难点，确定了制造工艺方案，给出了构架主要组成部分的工序，针对生产中出现的主要工艺问题，做出了具体分析并提出了有效的解决方案。
关键词：米轨动车组；转向架构架；制造工艺中图分类号：tg457.21文献标识码： a 文章编号：1 引言2012年8月，中国北车唐山轨道客车有限责任公司与孟加拉国铁路局签署了为其提供20列米轨内燃电传动车组。
每列动车组由两辆动车和一辆拖车组成，能够运载300名旅客，运行时速80公里/小时，主要用于孟加拉国达卡、吉大港等重要城市及周边交通。
该动车组集成了国际先进的米轨内燃电传条件下动力包集成技术和车下设备悬挂技术，转向架作为全车的行走支撑关键部位，采用自主创新的横梁、侧梁、端梁组合结构，在小轴重米轨动车组关键技术领域实现重大技术创新，综合指标达到国际领先水平。
构架作为转向架的核心部件，其制造工艺水平决定了转向架的质量和性能。
本文介绍了孟加拉米轨动车组转向架构架制造工艺，针对实际生产中出现的工艺难点，作出全面的分析研究，并提出有效解决方案，在总结成功经验的同时，为同类车型的转向架构架制造提供有益的借鉴。
2转向架构架总体制造工艺2.1 下料工序孟加拉动车组转向架构架钢板类零件的下料主要采用激光下料和数控氧乙炔下料两种形式，具体分工原则为：厚度为16mm及以下的钢板采用激光下料方式，厚度为16mm以上的钢板采用数控氧乙炔切割下料方式。
为保证工件表面质量，对于数控氧乙炔切割的工件，长度不超过300mm 的工件采用清理滚筒或手工打磨的方式对工件表面进行处理，长度大于300mm 的工件进行抛丸处理。
2.2 单件加工工艺单件加工主要采用数控铣床和龙门式数控加工中心完成。
具体分工原则为：长度不超过500mm的工件采用数控铣床加工完成，长度超过500mm 的工件采用龙门式数控加工中心加工完成。
Y25型转向架构架结构强度和疲劳分析Y25型转向架构架结构强度和疲劳分析概述：随着铁路交通运输的发展，高速列车对转向架的要求越来越高。
本文将对Y25型转向架的结构强度和疲劳进行分析，以期为高速列车转向架的设计和改进提供指导。
一、转向架结构强度分析1. 架构设计Y25型转向架的架构设计围绕着提高结构强度展开。
采用了截面尺寸大、材料性能好的钢材，通过合理的梁柱布置确定主轴和副轴的力学特性。
通过对结构的受力分析和计算，确保转向架在列车运行过程中能够承受各种力的作用。
2. 受力分析转向架在使用过程中，受到了多方面的力作用，包括垂向荷载、弯矩和剪力等。
对于垂向荷载，主要是来自列车荷载的传递和集中荷载的作用。
对于弯矩和剪力，来自于曲线行驶时车轮的侧向力以及交流电动机产生的冲击力。
通过受力分析，确定了转向架在各种条件下的最大受力情况。
3. 结构强度计算根据受力分析的结果，进行结构强度计算。
采用有限元方法，将转向架的结构分为若干个小单元，在每个小单元中进行应力和应变的计算。
通过应力云图的分析，了解到转向架中的应力分布情况，并确定了各个关键部位的强度和刚度。
二、转向架疲劳分析1. 疲劳寿命预测疲劳是导致转向架失效的主要原因之一，因此对于转向架的疲劳寿命进行分析非常重要。
通过疲劳试验和数值模拟相结合的方法，预测转向架在长时间使用过程中的疲劳寿命。
根据材料的疲劳性能和实际应力情况，建立疲劳寿命模型，预测转向架在预定使用条件下的寿命。
2. 疲劳裂纹扩展在转向架的使用过程中，可能会出现疲劳裂纹，如果不及时处理，裂纹将进一步扩展，导致转向架的失效。
通过对转向架材料的断裂韧性和裂纹扩展速率进行研究，可以预测裂纹扩展的情况。
根据研究结果，采取相应的措施，延长转向架的使用寿命。
3. 疲劳寿命评估根据疲劳寿命预测和裂纹扩展情况，对转向架的疲劳寿命进行评估。
通过评估结果，确定转向架的使用寿命和更换周期，为转向架维修保养提供依据。
结论：Y25型转向架的结构强度和疲劳分析对于高速列车的安全运行非常重要。
机车转向架构架制造工艺探讨摘要：随着我国轨道交通的快速发展，铁路机车的保有量及需求量也在逐年升高，路局对机车的制造质量和产品寿命有了更高的要求。
转向架构架是机车的重要组成之一，它的制造质量是确保运行安全的关键，因此在产品制作过程中，构架的制作工艺水平是十分重要的。
所以应当探讨制造技术的难点，为提高转向架构架制造工艺，起到积极的推动作用。
关键词：机车；转向架；构架制造；工艺列车的运行主要是依靠机车来实现的，要想确保机车的稳定，就要提高整体的安全稳定，这也是安全运行的关键。
转向架是机车的组成部件之一，各种载荷依靠它来传递，并通过轮轨间的粘着产生机车的牵引力。
转向架的生产质量直接影响机车的牵引能力、运行品质、轮轨的磨耗和列车的安全。
特别是机车向高速、重载、大功率方向发展，对转向架的要求就更高了。
所以要不断提高转向架的制造质量，尤其是对转向架的构架制造工艺，应当认真地探讨和研究，以促进转向架构架制造技术和工艺不断地创新。
1机车转向架构架组成构架是机车转向架的重要部件之一，是连接转向架各部分的骨架，它需要承受机车上部所有结构和设备的重量，还需承受和传递机车在运行过程中随机产生的各种外界激励力。
为了保证转向架其他部件可靠的工作，要求构架不仅有足够的强度和刚度，同时应具有足够的尺寸精度，才能满足机车在高速、重载的前提下，平稳、安全、可靠的运行。
随着机车生产制造技术的不断发展，对于构架制造工艺的要求也在不断提高，运用先进的工艺技术提高构架制造质量，是目前转向架制造技术的主要发展趋势。
构架由左、右两根侧梁、一根或几根横梁组成。
二轴转向架的构架中间有一根横梁，两端各有一根端梁，部分结构没有端梁，为H形构架。
三轴转向架中间有两根横梁，两端通常设有端梁，见图1。
构架各梁通常用钢板焊接而成，焊接构架比铸钢构架轻。
轮对通过轴箱和一系悬挂装置定位于侧梁。
侧梁是构架的主要构件，向轮对传递垂向力、纵向力和横向力。
车体通过二系悬挂装置向构架传递垂向力和横向力。
