光电开关传感器接线图

光电开关传感器的电路原理光电开关传感器是一种利用光电效应工作原理的传感器，主要用于检测目标物体的有无、位置、颜色等信息。

它可以将光信号转化为电信号，并通过电路进行处理，从而实现对目标物体的检测。

光电开关传感器的电路主要包括光电头、发光二极管（LED）、光敏电阻和比较电路。

光电头是光电开关传感器中最关键的部件，它包括发射器和接收器，用于发出和接收光信号。

发射器一般采用发光二极管，而接收器一般采用光敏电阻。

发射器的工作原理是当输入电流加到发光二极管上时，发光二极管会发出一定的光强。

光敏电阻的工作原理是通过光电效应，在光照的作用下，光敏电阻的电阻值会发生改变。

在工作过程中，发射器发出的光被目标物体反射或衍射，然后接收器接收到反射或衍射的光。

如果目标物体存在，接收器接收到的光信号会受到影响，从而导致光敏电阻的电阻值发生改变。

接收器会将光信号转化为电信号，并传送到比较电路中进行处理。

比较电路是光电开关传感器中的一个重要组成部分，它主要用于对电信号进行处理和判断。

比较电路一般由比较器、电压比较器和触发器等元器件构成。

比较器可以将输入信号与参考电压进行比较，并输出高低电平信号。

电压比较器则是将电信号与基准电压进行比较，从而得到是否存在目标物体的判断结果。

触发器可以根据输入信号的变化，输出相应的控制信号。

当目标物体不存在时，接收器接收到的光信号较弱，光敏电阻的电阻值较高，比较电路输出低电平信号，表示目标物体不存在。

当目标物体存在时，接收器接收到的光信号较强，光敏电阻的电阻值较低，比较电路输出高电平信号，表示目标物体存在。

光电开关传感器的电路原理可以简单总结为以下几个步骤：发光二极管发射光信号，目标物体反射或衍射光信号，接收器接收光信号，光敏电阻电阻值发生改变，比较电路处理电信号，输出检测结果。

总之，光电开关传感器的电路原理是利用光电效应将光信号转化为电信号，并通过比较电路进行处理，从而实现对目标物体的检测。

通过不断改变发射的光强和接收到的光信号来判断目标物体的有无，实现自动控制和检测的功能。

`传感器接线图双线直流电路原理图接线电压：10—65V直流常开触点（NO）无极性防短路的输出漏电电流≤0.8mA电压降≤5V注意不允许双线直流传感器的串并联连接三线直流电路原理图接线电压：10—30V直流常开触点(NO)电压降≤1.8V防短路的输出完备的极性保护三线直流与四线直流传感器的串联当串联时，电压降相加，单个传感器的准备延迟时间相加。

img]2-3.jpg border=0>四线直流电路原理图接线电压：10—65V切换开关防短路的输出完备的极性保护电压降≤1.8V三线直流与四线直流传感器的并联双线交流电路原理图常开触点(NO)常闭触点(NC)接线电压：20—250V交流漏电电流≤1.7mA电压降≤7V（有效值）双线交流传感器的串联常开触点：“与”逻辑常闭触点：“或非”逻辑当串联时，在传感器上的电压降相加，它减低了负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。

机械开关与交流传感器的串联断开的触点中断了传感器的电源电压，若在传感器被衰减期间内机械触点闭和的话，则会产生一个短时间的功能故障，传感器的准备延迟时间（t≤80ms）避免了立即的通断动作。

补偿方法：将一电阻并联在机械触点上（当触点断开时也是一样），此电阻使传感器的准备时间不再起作用，对于200V交流，此电阻大约为82KΩ/1w。

电阻的计算方法：近似值大约为400Ω/V双线交流传感器的并联常开触点：“与”逻辑常闭触点：“或非”逻辑当并联时，漏电流相加，例如：它可以—在可编程控制器的输入端产生一个高电平的假象。

—超过小继电器的维持电流，避免了在触点上的压降。

机械开关与交流传感器的并联闭和触点使传感器的工作电压短路，当触点短开以后只有在准备延迟时间（t≤80ms）之后传感器才处于功能准备状态。

补偿办法：触点上串联一个电阻可以可靠地保证了传感器的最小工作电压，因此避免了在机械触点断开之后的准备延迟。

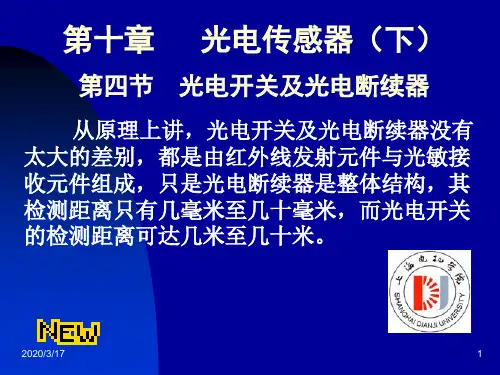

光电开关原理图
光电开关是一种使用光电效应来感知物体是否存在的设备。

它通常由光电传感器和光源组成。

在光电开关中，光电传感器的主要部分是一个光敏元件，例如光敏电阻或光敏二极管。

光敏元件能够感受光的强度变化，并将其转化为电信号。

光电开关中的光源通常是一个发光二极管（LED），它会发出可见光或红外光。

当光线照射到目标物体上时，光线会被反射或散射回光电传感器。

通过测量光电传感器接收到的光线强度，我们可以判断物体是否存在。

当物体存在时，光电传感器会接收到被反射或散射回来的光线，将其转化为一个较高的电信号。

而当物体不存在时，光线将没有或者减弱，光电传感器转化的电信号会很低或者接近于零。

基于这种原理，光电开关可以应用于许多不同的场合，例如自动门控制、自动照明以及物体计数等。

它的灵敏度可以通过调节光电传感器或光源的参数来调整，以适应不同的环境需求。

综上所述，光电开关利用光电效应来感知物体是否存在，并能够实现自动控制和检测功能。

目录实验一金属箔式应变计三种桥路性能比较 (2)实验二电容传感器性能实验 (5)实验三霍尔式传感器—直流激励特性 (7)实验四光电开关传感器转速测量 (9)实验五光纤位移传感器静态实验 (11)实验一 金属箔式应变计三种桥路性能比较一、实验目的1、掌握应变传感器的基本工作原理；2、掌握应变传感器的测量电路（电桥电路）；3、学习传感器与计算机进行通信的方法；4、掌握利用虚拟仪器技术进行数据采集；5、掌握对测试数据进行静态特性分析的方法；6、验证单臂、半桥、全桥的性能及相互之间关系。

二、预习要求1、认真阅读实验指导书，明确本次实验的目的，首先从理论上明白三种桥式电路的工作原理以及在本次实验中作用。

2、按照实验指导书的实验内容及步骤写出详细的实验步骤。

3、绘制与之对应的实验线路图，并说明详细的接线方法。

三、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：/R R K ε∆=。

式中/R R ∆为电阻丝电阻的相对变化，K 为应变灵敏系数，/l l ε=∆为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

单臂电桥输出电压/4o U EK ε=，只有一个桥臂电阻是应变片，其余为固定电阻。

半桥测量电路中，将受力性质相反的两应变片接入电桥邻边，其余两个临边接固定电阻，输出电压/2o U EK ε=，其输出灵敏度比单臂桥提高了一倍；全桥测量电路中，将受力性质相同的两应变片接入电桥对边，不同的接入邻边，当应变片初始阻值：R1= R2= R3= R4，其变化值ΔR1=ΔR2=ΔR3=ΔR4时，其桥路输出电压o U KE ε=。

其输出灵敏度比半桥提高了一倍，非线性误差和温度误差均得到改善。

四、实验仪器（所需单元及部件）直流稳压电源、差动变换器I 、电桥、电压表、砝码、应变片传感器、电源。

光电开关传感器[（数字传感器）主板数字接口（D7 ~D15）]一、配件说明二、原理与功能光电开关传感器由发射管发射红外信号，利用物体的反射，接收管接收反射信号，主要用来检测是否有障碍物或者地面的标志线，其基本作用与红外传感器一样，通过障碍对红外线的漫反射来接受红外线。

与红外传感器相比，它的体积过大不易安装；它的功率更强大,其发射出来的红外光比较集中，对深色障碍（如黑色）也可检测。

检测距离为10—65cm （白色），也可手动调节功率大小。

该传感器对环境光线的适应能力比较强。

三、应用介绍红外是通过发射端发射红外信号，接收端接收由障碍物反射回来的红外信号，来判断是否有障碍物。

光电开关传感器和红外避障传感器在原理上一样，只是前者功率较后者大很多。

接收管 发射管固定螺母 指示灯功率调节器连接线 红外滤光片如上图所示，红外处于工作状态时，不停的以大约30 的散角向外发射红外信号，当红外接收管处于反射区内，便能接收到障碍物（反射面）反射回来的红外信号，即认为此时有障碍，这种设计方法多用于前方障碍检测。

注意：此数据仅供参考四、使用方法1、安装使用自带的塑料扎带将其固定在需检测的方向，插入数字传感器接口。

2、调节与指示光电开关传感器上配有信号指示灯，当有障碍物时红色指示灯会亮，还配有功率调节器。

欲使光电开关传感器检测给定的距离时，可以在其检测方向的给定距离处放置一个与实际物体类似障碍物，观察指示灯，配合功率调节器即可调出合适的检测距离。

方法如下：如果此距离时指示灯亮，将调节器逆时针方向旋转，旋转至指示灯刚刚不亮为止； 如果此距离时指示灯不亮，将调节器顺时针方向旋转，旋转至指示灯刚刚亮起为止； 此时，红外的检测距离即为给定的距离。

五、项目应用光电开关传感器因其功率大发射红外波稳定而在很多项目中应用。

在擂台项目中，我们可以用光电开关传感器来检测对手的位置在灭火项目中用来走迷宫六、示例程序假设在数字7口（D7）上接一个红外。

光电开关工作原理NPN与PNP传感器差异光电开关是一种常用的非接触式传感器，可以用于检测物体的存在和位置。

它通过光电传感器中的光电元件来实现物体探测，其中主要有两种类型的光电传感器：NPN和PNP。

这两种传感器在工作原理和应用方面有一些差异。

首先，NPN和PNP是指光电开关传感器中的输出到PLC或控制器的开关电路类型。

NPN传感器的输出电路是由负载接地，当光电开关检测到物体存在时，输出信号为0V（接地）；当未检测到物体时，输出信号为电源电压（例如24V）；相反，PNP传感器的输出电路是由负载接电源，当光电开关检测到物体存在时，输出信号为电源电压；当未检测到物体时，输出信号为0V。

其次，NPN传感器和PNP传感器在电压电流方面也有一些差异。

NPN传感器的工作电流是通过接电源负载进入控制器，需要外部电源提供电流来激活传感器，因此电流一般较大，通常为10-30mA；而PNP传感器的工作电流是通过传感器输出端到负载电流进入控制器，因此只需要较小的电流即可激活传感器，因此电流一般较小，通常为4-20mA。

此外，NPN传感器和PNP传感器在布线上也有一些差异。

对于NPN传感器，其电源需要与控制器共地，因此在布线时需要将传感器的负极与控制器的地线相连；对于PNP传感器，其电源需要与控制器共电源，因此在布线时需要将传感器的正极与控制器的电源正极相连。

最后，NPN传感器和PNP传感器在应用方面也有一些差异。

由于NPN传感器的输出电路是接地的，因此在一些需要开关触发的应用中比较常见，例如用于检测物体的存在和位置；而PNP传感器的输出电路是接电源的，因此适用于需要驱动电路的应用，例如控制电磁阀或继电器。

综上所述，NPN传感器和PNP传感器在工作原理、电压电流、布线和应用方面存在一些差异。

选择哪种传感器取决于具体的应用需求和工作环境。

光电开关工作原理NPN与PNP传感器差异1、漫反射式光电开关漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

引起理想漫反射的光度分布局部较强漫反射时的光度分布2、镜反射式光电开关镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

3、对射式光电开关对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。

当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体是不透明时，对射式光电开关是最可靠的检测模式。

4、槽式光电开关槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。

槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

5、光纤式光电开关光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。

通常光纤传感器分为对射式和漫反射式。

型号说明术语解释1、检测距离: 动作距离是指检测体按一定方式移动时，从基准位置（光电开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。

额定动作距离指接近开关动作距离的标称值。

2、回差距离：动作距离与复位距离之间的绝对值。

3、响应频率：按规定的1秒的时间间隔内，允许光电开关动作循环的次数。

4、输出状态：分常开和常闭。

当无检测物体时，常开型的光电开关所接通的负载，由于光电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。

5、检测方式：根据光电开关在检测物体时，发射器所发出的光线被折回到接收器的途径的不同，可分为漫反射式，镜反射式，对射式等。

反射型光电开关接法
反射型光电开关通常有两线制、三线制和四线制几种类型，下面以常见的三线制NPN型和PNP型光电开关为例说明接线方法：三线制NPN型反射光电开关的接线方法：
蓝色或黑色线：连接0V（接地或负极）。

棕色或红色线：连接正电源，例如24VDC。

黑色或黄色线：信号输出线，连接到负载（如PLC输入点或其他控制电路），当物体进入检测范围时，该线会从高电平变为低电平。

三线制PNP型反射光电开关的接线方法：
蓝色或黑色线：连接正电源，例如24VDC。

棕色或红色线：连接0V（接地或负极）。

黑色或黄色线：信号输出线，当无物体或光线被中断时，该线输出为低电平，有物体在检测范围内时，输出变为高电平并连接至负载。

注意事项：
1.在接线前务必确认光电开关的工作电压，并确保电源与负载能够匹配。

2.确保正确区分是NPN还是PNP型光电开关，因为它们的输出状态相反。

3.根据实际应用，可能需要通过中间继电器转换信号，或者直接连接到能处理相应电平信号的控制器上。

在使用过程中，如果光电开关工作正常，当有反光物体进入其检测范围时，会根据光电开关类型触发相应的输出信号。

光电开关工作原理NPN与PNP传感器差异红外线属于一种电磁射线，其特性等同于无线电或X 射线。

人眼可见的光波是3 8 0 n m- 7 8 0 n m，发射波长为7 8 0 n m- 1 mm 的长射线称为红外线，浙江省洞头县光电开关厂生产的红外线光电开关优先使用的是接近可见光波长的近红外线。

红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。

根据检测方式的不同，红外线光电开关可分为1 . 漫反射式光电开关漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

引起理想漫反射的光度分布局部较强漫反射时的光度分布2. 镜反射式光电开关镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

3. 对射式光电开关对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。

当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体是不透明时，对射式光电开关是最可靠的检测模式。

4.槽式光电开关槽式光电开关通常是标准的U 字型结构，其发射器和接收器分别位于U 型槽的两边，并形成一光轴，当被检测物体经过U 型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。

槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

5 . 光纤式光电开关光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。

通常光纤传感器分为对射式和漫反射式。

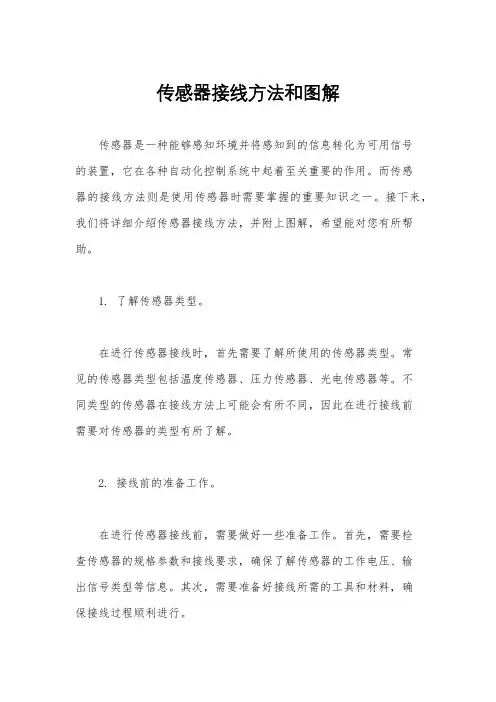

传感器接线方法和图解传感器是一种能够感知环境并将感知到的信息转化为可用信号的装置，它在各种自动化控制系统中起着至关重要的作用。

而传感器的接线方法则是使用传感器时需要掌握的重要知识之一。

接下来，我们将详细介绍传感器接线方法，并附上图解，希望能对您有所帮助。

1. 了解传感器类型。

在进行传感器接线时，首先需要了解所使用的传感器类型。

常见的传感器类型包括温度传感器、压力传感器、光电传感器等。

不同类型的传感器在接线方法上可能会有所不同，因此在进行接线前需要对传感器的类型有所了解。

2. 接线前的准备工作。

在进行传感器接线前，需要做好一些准备工作。

首先，需要检查传感器的规格参数和接线要求，确保了解传感器的工作电压、输出信号类型等信息。

其次，需要准备好接线所需的工具和材料，确保接线过程顺利进行。

3. 接线方法。

接线方法主要包括电源接线、信号接线和地线接线。

在进行接线时，需要根据传感器的规格参数和接线要求，正确连接传感器的电源、信号和地线。

在接线过程中，需要注意接线的稳固性和接触的可靠性，确保传感器能够正常工作。

4. 接线图解。

为了更直观地展示传感器的接线方法，下面我们提供一些常见传感器的接线图解，希望能够帮助您更好地理解传感器的接线方法。

（图解内容，以温度传感器为例，展示电源接线、信号接线和地线接线的具体方法和步骤，配以文字说明，帮助读者更好地理解传感器的接线方法。

）。

5. 注意事项。

在进行传感器接线时，需要注意一些事项。

首先，要确保接线过程中电源已经断开，以免发生触电事故。

其次，需要严格按照传感器的接线要求进行接线，避免接线错误导致传感器损坏或工作异常。

最后，接线完成后需要进行接线测试，确保传感器能够正常工作。

通过以上介绍，相信您已经对传感器的接线方法有了更深入的了解。

在使用传感器时，正确的接线方法不仅能够保证传感器的正常工作，还能够提高系统的稳定性和可靠性。

希望本文对您有所帮助，谢谢阅读！。

规格如有变更，恕不另行通知 (2018 年 03 月 14 日)1光电• 范围：2 m • 可调灵敏度• 经调制的红外光• 供电电压：12 - 240 VDC 和 24 - 240 VAC ，50/60 Hz • 输出：继电器 3 A ，30 VDC ，240 VAC • 断和续开关功能• 输出开、信号稳定性和电源开的 LED 指示• 保护：电极反接、瞬态• 电磁兼容性水平高产品说明型号选择17 x 50 x 50 mm2 mPC 50 CND 20 RP规格继电器输出漫反射传感器型号 PC50CND20RPPC50CND. 是一款通用漫反射传感器，采用方形强化 PC/ABS 紧凑型外壳，大小仅有 17 x 50 x 50 mm 。

对于只需基本传感器就能提供足够感测性能的应用，此款传感器非常有用。

此款传感器的感应距离长，灵敏度可以调节，因而十分灵活。

可通过开关选择明和暗操作。

外壳W x H x D 范围 (S n )订购编号断和续开关2规格如有变更，恕不另行通知 (2018 年 03 月 14 日)PC50CND20RPBU BN GY BK WH12-240 VDC 24 - 240 VAC3 A/250 VAC3 A/30 VDC接线图运行图tv = 通电延迟尺寸35.2检测图0 500 1000 1500 2000 2500100806040200-20-40-60-80-10019.7" 39.4" 59.1" 78.7" 98.4"3.9"3.2"2.4"1.6"0.8"0-0.8"-1.6"-2.4"-3.2"-3.9"Y XSensorR27Kodac test card感应范围 (mm)(m m )规格规格如有变更，恕不另行通知 (2018 年 03 月 14 日)3配件• 调整用螺丝刀：77-001PC50CND20RP信号稳定性过量增益10001001011 10 100 1000 100000.394" 3.94" 39.4" 394"感应范围 (mm)安装提示线缆应力消除感应面保护安装在移动载体上的开关为避免受感应电压/峰值电流的干扰，请将接近开关电源线缆与电机、接触器或螺线管线缆等其他所有电源线缆分开错误正确不得拉动线缆接近开关不能用作机械式止动装置避免反复弯曲线缆交货清单• 光电开关：PC50CND..• 安装说明• 安装支架 APC50-1• 包装：纸板箱。

光电开关接线图，光电传感器接线图
湖北杭荣电气有限公司提供光电开关接线图
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

请见下图所示：
2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

以上由湖北杭荣电气有限公司提供，详细找杭荣公司。

一、温度传感器1、热敏电阻：分类：正温度系数（PTC）、负温度系数（NTC）、临界温度热敏电阻（CTR）实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K。

应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。

但是由于成本低，在定点温度控制等场合中还有较大的应用市场。

单点测温电路如下：（电路中R2的作用是改善2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。

还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。

二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。

当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。

这种由机械能转变为电能的现象，称为“正压电效应”。

反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。

当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。

当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。

这种由电能转变为机械能的现象，称为“反压电效应”。

测试电路图如下：（电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端）常用传感器应用RT随温度变化的非线性性）驻极体话筒及其电路的接法有两种：源极输出与漏极输出。

源极输出类似晶体三极管的射极输出。

需用三根引出线。

漏极D接电源正极。

源极S 与地之间接一电阻Rs 来提供源极电压，信号由源极经电容C输出。

编织线接地起屏蔽作用。

源极输出的输出阻抗小于2k，电路比较稳定，动态范围大。

但输出信号比漏极输出小。

漏极输出类似晶体三极管的共发射极放入。

只需两根引出线。

oD外形鈿離1S oS内部电路1 ---------DGDG漏极D与电源正极间接一漏极电阻RD信号由漏极D经电容C输出。

光电开关传感器原理
光电开关传感器是一种常用的非接触式传感器，它通过光电效应来检
测物体的存在和位置。

其原理是利用发射器发出一束光线，当有物体
遮挡光线时，接收器会接收到反射回来的光线信号，并将信号转化为
电信号输出。

具体来说，光电开关传感器由发射器、接收器和处理电路组成。

发射
器通常采用红外线或可见光作为光源，将光线通过透镜聚焦成一束直
线状或扇形状的光束。

接收器则采用特殊的探测元件（如光敏二极管、晶体管等）来接收反射回来的光信号。

当被检测物体靠近或遮挡了发射出去的光束时，部分或全部反射回来
的光线会被接收器捕捉到，并转化为相应的电信号。

处理电路会对这
些信号进行放大、滤波等处理，并判断是否达到预设阈值，如果超过
阈值则输出触发信号。

根据不同的应用场景和要求，可以选择不同类型的光电开关传感器。

例如，在工业自动化领域中，常用的光电开关传感器有反射型、直接
型和对射型等。

反射型光电开关传感器只需要一个发射器和一个接收器，通过反射板将光线反射回来进行检测；直接型光电开关传感器则
将发射器和接收器集成在一起，直接检测被测物体；对射型光电开关
传感器则需要两个相互对射的发射器和接收器，检测物体是否穿过两
个光束之间的区域。

总的来说，光电开关传感器具有非接触式、高精度、快速响应等优点，在工业自动化、机械加工、安防监控等领域得到广泛应用。
