光电开关传感器接线图

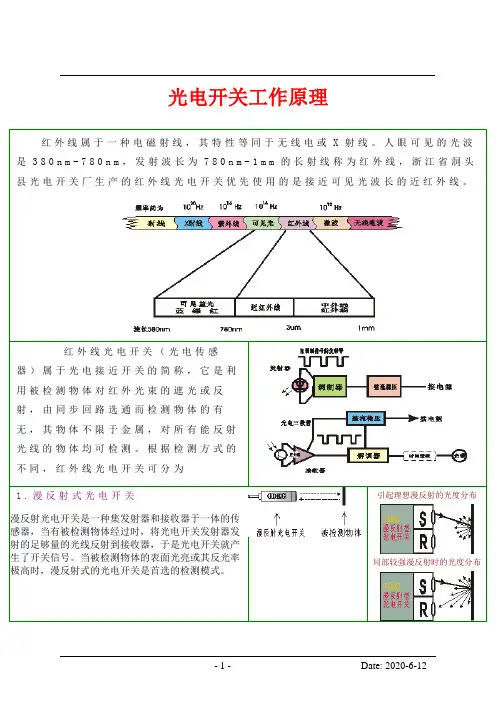

光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

工作原理如图1所示。

多数光电开关选用的是波长接近可见光的红外线光波型。

图2是德国SICK公司的部分光电开关外型图。

2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可靠的检测装置。

④槽式光电开关：它通常采用标准的U 字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

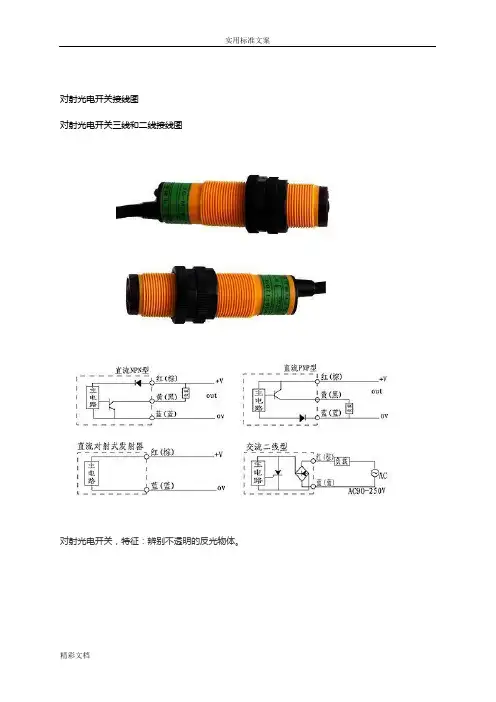

对射光电开关接线图对射光电开关三线和二线接线图对射光电开关，特征：辨别不透明的反光物体。

对射光电开关的使用注意事项避免强光源光电开关在环境照度较高时，一般都能稳定工作。

但应回避将传感器光轴正对太阳光、白炽灯等强光源。

在不能改变传感器（受光器）光轴和强光源的角度时，可在传感器上方四周加装遮光板或套上遮光长筒。

防止相互干扰光电开关通常都具有自动防止相互干扰的作用，因而不必担心相互干扰。

然而，对射式红外光电开关在几组并列靠近安装时，则应防止邻组和相互干扰。

防止这种干扰最有效的办法是投光器和受光器交叉设置，超过2组时还拉开组距。

当然，使用不同频率的机种也是一种好办法。

镜面角度影响当被测物体有光泽或遇到光滑金属面时，一般反射率都很高，有近似镜面的作用，这时应将投光器和检测物体安装成10～20°的夹角，以使其光轴不垂直于被检测物体，从而防止误动作。

排除背景物影响使用反射式扩散型投、受光器时，有时由于检出物离背景物较近，光电开关或者背景是光滑等反射率较高的物体而可能会使光电开关不能稳定检测。

因此可以改用距离限定型投、受光器，或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。

自诊断作用使用在安装或使用时，有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。

这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断作用而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。

对射光电开关应避免使用的场所灰尘较多的场所；腐蚀性气体较多的场所；环境温度变化超出产品规定范围的场所；振动、冲击大，而未采取避震措施的场所。

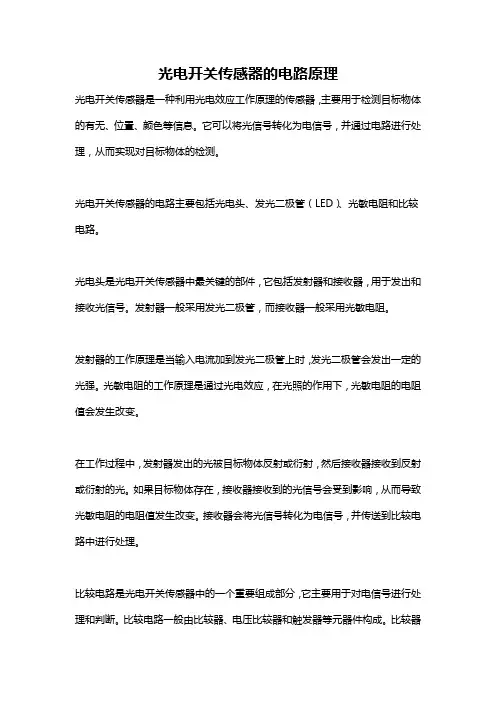

光电开关传感器的电路原理光电开关传感器是一种利用光电效应工作原理的传感器，主要用于检测目标物体的有无、位置、颜色等信息。

它可以将光信号转化为电信号，并通过电路进行处理，从而实现对目标物体的检测。

光电开关传感器的电路主要包括光电头、发光二极管（LED）、光敏电阻和比较电路。

光电头是光电开关传感器中最关键的部件，它包括发射器和接收器，用于发出和接收光信号。

发射器一般采用发光二极管，而接收器一般采用光敏电阻。

发射器的工作原理是当输入电流加到发光二极管上时，发光二极管会发出一定的光强。

光敏电阻的工作原理是通过光电效应，在光照的作用下，光敏电阻的电阻值会发生改变。

在工作过程中，发射器发出的光被目标物体反射或衍射，然后接收器接收到反射或衍射的光。

如果目标物体存在，接收器接收到的光信号会受到影响，从而导致光敏电阻的电阻值发生改变。

接收器会将光信号转化为电信号，并传送到比较电路中进行处理。

比较电路是光电开关传感器中的一个重要组成部分，它主要用于对电信号进行处理和判断。

比较电路一般由比较器、电压比较器和触发器等元器件构成。

比较器可以将输入信号与参考电压进行比较，并输出高低电平信号。

电压比较器则是将电信号与基准电压进行比较，从而得到是否存在目标物体的判断结果。

触发器可以根据输入信号的变化，输出相应的控制信号。

当目标物体不存在时，接收器接收到的光信号较弱，光敏电阻的电阻值较高，比较电路输出低电平信号，表示目标物体不存在。

当目标物体存在时，接收器接收到的光信号较强，光敏电阻的电阻值较低，比较电路输出高电平信号，表示目标物体存在。

光电开关传感器的电路原理可以简单总结为以下几个步骤：发光二极管发射光信号，目标物体反射或衍射光信号，接收器接收光信号，光敏电阻电阻值发生改变，比较电路处理电信号，输出检测结果。

总之，光电开关传感器的电路原理是利用光电效应将光信号转化为电信号，并通过比较电路进行处理，从而实现对目标物体的检测。

通过不断改变发射的光强和接收到的光信号来判断目标物体的有无，实现自动控制和检测的功能。

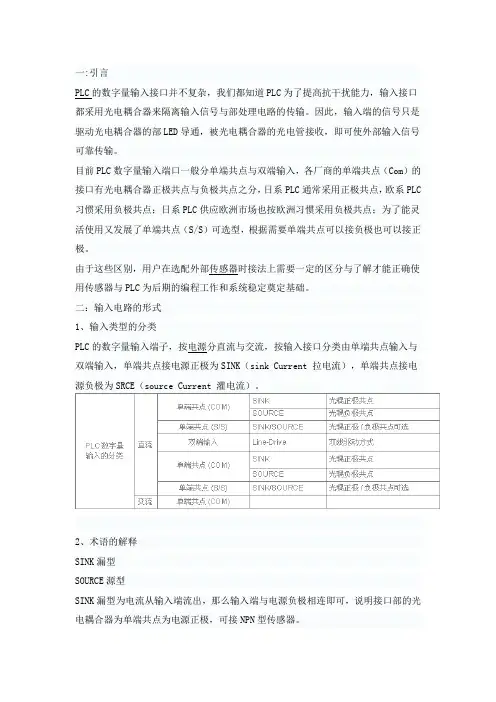

一:引言PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC 习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国对这两种方式的说法有各种表达：1）、根据TI的定义，sink Current 为拉电流，source Current为灌电流，2）、由按接口的单端共点的极性，共正极与共负极。

这样的表述比较容易分清楚。

3）、SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。

4）、SINK为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形式的表述）。

5）、SINK为传感器的低电平有效，SOURCE为传感器的高电平有效（按传感器的输出状态的表述）。

`传感器接线图双线直流电路原理图接线电压：10—65V直流常开触点（NO）无极性防短路的输出漏电电流≤0.8mA电压降≤5V注意不允许双线直流传感器的串并联连接三线直流电路原理图接线电压：10—30V直流常开触点(NO)电压降≤1.8V防短路的输出完备的极性保护三线直流与四线直流传感器的串联当串联时，电压降相加，单个传感器的准备延迟时间相加。

img]2-3.jpg border=0>四线直流电路原理图接线电压：10—65V切换开关防短路的输出完备的极性保护电压降≤1.8V三线直流与四线直流传感器的并联双线交流电路原理图常开触点(NO)常闭触点(NC)接线电压：20—250V交流漏电电流≤1.7mA电压降≤7V（有效值）双线交流传感器的串联常开触点：“与”逻辑常闭触点：“或非”逻辑当串联时，在传感器上的电压降相加，它减低了负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。

机械开关与交流传感器的串联断开的触点中断了传感器的电源电压，若在传感器被衰减期间内机械触点闭和的话，则会产生一个短时间的功能故障，传感器的准备延迟时间（t≤80ms）避免了立即的通断动作。

补偿方法：将一电阻并联在机械触点上（当触点断开时也是一样），此电阻使传感器的准备时间不再起作用，对于200V交流，此电阻大约为82KΩ/1w。

电阻的计算方法：近似值大约为400Ω/V双线交流传感器的并联常开触点：“与”逻辑常闭触点：“或非”逻辑当并联时，漏电流相加，例如：它可以—在可编程控制器的输入端产生一个高电平的假象。

—超过小继电器的维持电流，避免了在触点上的压降。

机械开关与交流传感器的并联闭和触点使传感器的工作电压短路，当触点短开以后只有在准备延迟时间（t≤80ms）之后传感器才处于功能准备状态。

补偿办法：触点上串联一个电阻可以可靠地保证了传感器的最小工作电压，因此避免了在机械触点断开之后的准备延迟。

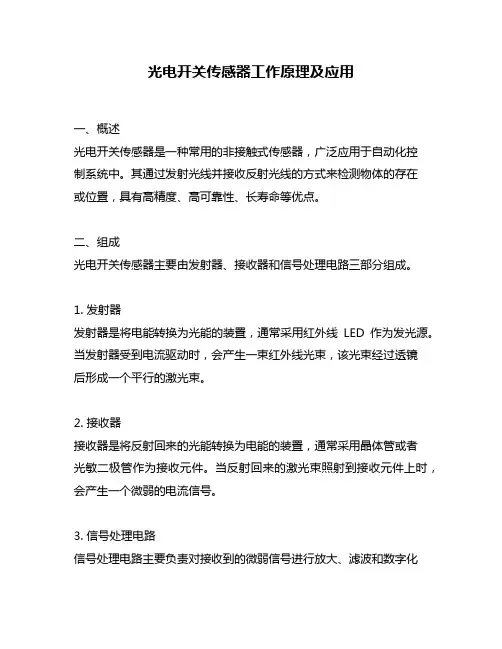

光电开关传感器工作原理及应用一、概述光电开关传感器是一种常用的非接触式传感器，广泛应用于自动化控制系统中。

其通过发射光线并接收反射光线的方式来检测物体的存在或位置，具有高精度、高可靠性、长寿命等优点。

二、组成光电开关传感器主要由发射器、接收器和信号处理电路三部分组成。

1. 发射器发射器是将电能转换为光能的装置，通常采用红外线LED作为发光源。

当发射器受到电流驱动时，会产生一束红外线光束，该光束经过透镜后形成一个平行的激光束。

2. 接收器接收器是将反射回来的光能转换为电能的装置，通常采用晶体管或者光敏二极管作为接收元件。

当反射回来的激光束照射到接收元件上时，会产生一个微弱的电流信号。

3. 信号处理电路信号处理电路主要负责对接收到的微弱信号进行放大、滤波和数字化处理，并将处理后的信号输出给控制系统进行判断。

三、工作原理光电开关传感器的工作原理基于光的反射定律。

当发射器发出一束激光束照射到物体表面时，如果该物体表面具有反射性，那么激光束就会被反射回来，并照射到接收器上。

如果物体表面是平滑的，那么反射回来的激光束会沿着与入射角相等且在同一平面内的方向反射出去。

此时，接收器能够接收到大部分的反射光线。

如果物体表面是粗糙的，那么反射回来的激光束就会呈现出散乱状态，并且只有一小部分光线能够被接收器接收到。

通过对接收器输出信号进行处理，可以判断物体是否存在或者其位置信息。

四、应用由于其高精度、高可靠性和长寿命等优点，光电开关传感器广泛应用于自动化控制领域中。

主要应用于以下几个方面：1. 物品检测在生产线上，可以使用光电开关传感器对产品进行检测和分类。

例如，在装配线上使用该传感器检测零件是否已经完成组装；在包装线上使用该传感器检测产品是否达到规定的尺寸和重量。

2. 位置检测在机械加工中，可以使用光电开关传感器对机械零件进行位置检测。

例如，在自动化车床上使用该传感器检测刀具是否已经到达指定的位置。

3. 自动控制在自动化控制系统中，可以使用光电开关传感器对机器人、自动输送线等设备进行控制。

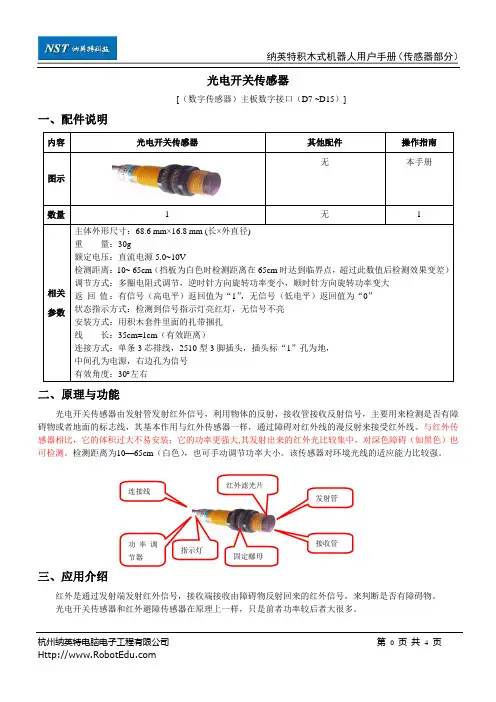

光电开关传感器[（数字传感器）主板数字接口（D7 ~D15）]一、配件说明二、原理与功能光电开关传感器由发射管发射红外信号，利用物体的反射，接收管接收反射信号，主要用来检测是否有障碍物或者地面的标志线，其基本作用与红外传感器一样，通过障碍对红外线的漫反射来接受红外线。

与红外传感器相比，它的体积过大不易安装；它的功率更强大,其发射出来的红外光比较集中，对深色障碍（如黑色）也可检测。

检测距离为10—65cm （白色），也可手动调节功率大小。

该传感器对环境光线的适应能力比较强。

三、应用介绍红外是通过发射端发射红外信号，接收端接收由障碍物反射回来的红外信号，来判断是否有障碍物。

光电开关传感器和红外避障传感器在原理上一样，只是前者功率较后者大很多。

接收管 发射管固定螺母 指示灯功率调节器连接线 红外滤光片如上图所示，红外处于工作状态时，不停的以大约30 的散角向外发射红外信号，当红外接收管处于反射区内，便能接收到障碍物（反射面）反射回来的红外信号，即认为此时有障碍，这种设计方法多用于前方障碍检测。

注意：此数据仅供参考四、使用方法1、安装使用自带的塑料扎带将其固定在需检测的方向，插入数字传感器接口。

2、调节与指示光电开关传感器上配有信号指示灯，当有障碍物时红色指示灯会亮，还配有功率调节器。

欲使光电开关传感器检测给定的距离时，可以在其检测方向的给定距离处放置一个与实际物体类似障碍物，观察指示灯，配合功率调节器即可调出合适的检测距离。

方法如下：如果此距离时指示灯亮，将调节器逆时针方向旋转，旋转至指示灯刚刚不亮为止； 如果此距离时指示灯不亮，将调节器顺时针方向旋转，旋转至指示灯刚刚亮起为止； 此时，红外的检测距离即为给定的距离。

五、项目应用光电开关传感器因其功率大发射红外波稳定而在很多项目中应用。

在擂台项目中，我们可以用光电开关传感器来检测对手的位置在灭火项目中用来走迷宫六、示例程序假设在数字7口（D7）上接一个红外。

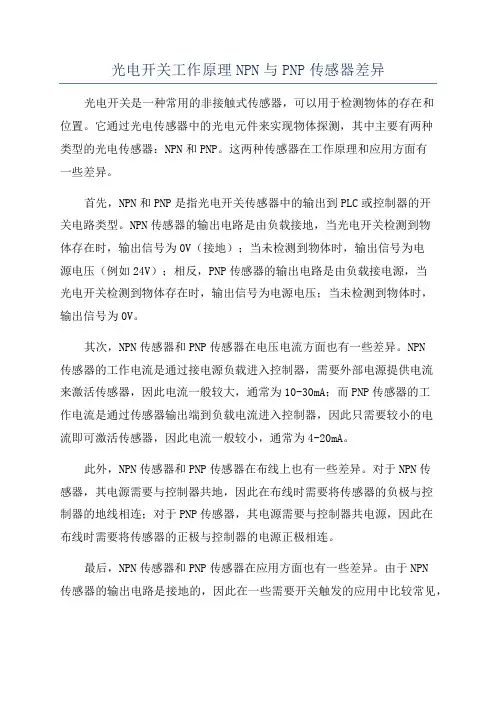

光电开关工作原理NPN与PNP传感器差异光电开关是一种常用的非接触式传感器，可以用于检测物体的存在和位置。

它通过光电传感器中的光电元件来实现物体探测，其中主要有两种类型的光电传感器：NPN和PNP。

这两种传感器在工作原理和应用方面有一些差异。

首先，NPN和PNP是指光电开关传感器中的输出到PLC或控制器的开关电路类型。

NPN传感器的输出电路是由负载接地，当光电开关检测到物体存在时，输出信号为0V（接地）；当未检测到物体时，输出信号为电源电压（例如24V）；相反，PNP传感器的输出电路是由负载接电源，当光电开关检测到物体存在时，输出信号为电源电压；当未检测到物体时，输出信号为0V。

其次，NPN传感器和PNP传感器在电压电流方面也有一些差异。

NPN传感器的工作电流是通过接电源负载进入控制器，需要外部电源提供电流来激活传感器，因此电流一般较大，通常为10-30mA；而PNP传感器的工作电流是通过传感器输出端到负载电流进入控制器，因此只需要较小的电流即可激活传感器，因此电流一般较小，通常为4-20mA。

此外，NPN传感器和PNP传感器在布线上也有一些差异。

对于NPN传感器，其电源需要与控制器共地，因此在布线时需要将传感器的负极与控制器的地线相连；对于PNP传感器，其电源需要与控制器共电源，因此在布线时需要将传感器的正极与控制器的电源正极相连。

最后，NPN传感器和PNP传感器在应用方面也有一些差异。

由于NPN传感器的输出电路是接地的，因此在一些需要开关触发的应用中比较常见，例如用于检测物体的存在和位置；而PNP传感器的输出电路是接电源的，因此适用于需要驱动电路的应用，例如控制电磁阀或继电器。

综上所述，NPN传感器和PNP传感器在工作原理、电压电流、布线和应用方面存在一些差异。

选择哪种传感器取决于具体的应用需求和工作环境。

接近开关传感器NPN与PNP的接线区别接近开关NPN和PNP区别，先要清楚PNP、NPN表示的意思是什么。

P 表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出。

接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多但多数的日本的PLC有日本型、世界型、和通用型进入中国的多数为世界型和通用型可直接用NPN型接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用。

PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

接近开关npn和pnp区别一看就懂接近开关NPN和PNP区别传感器的型式多样，一般采用的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

接近开关传感器NPN与PNP的接线区别在机械设备控制中，从工程设计到应用安装都需要对控制部分的接近开关传感器接线方法非常清晰明了。

现实中却无法实现所有过程为同一人或都是专业且了解传感器与机械设备的全性能人员，故在机械手、机器人、自动化设备、半自动化生产线等有机械控制的地方应用到接近开关或光电传感器时，即可能出现对接线方法不完全了解的情况和现象。

一般二线式的传感器接线相对简单，只要区分DC（直流）与AC（交流），正负极正确就可运行使用。

需要区分的主要为三线式、四线式的接近开关、光电传感器，它们有正输出与负输出之分，即NPN型与PNP型。

接线图为例如下：一、NPN型、PNP型信号输出线的定义1.VCC：为电源正极V（接红色或褐色信号线）；2.GND：为电源负极0V或为接地线（接蓝色信号线）；3.OUT：为负载又称信号输出线（接黑色或白色信号线）；二、NPN型、PNP型接线说明1、NPN型工作原理NPN型接近开关用于正极共点（COM），信号端为负电压输出；传感器内部开关是信号输出线OUT与GND（0V）电源“－”极相连，相当于OUT信号输出低电平。

三线对射光电开关接法：
三线对射光电开关的接法如下：
1.确认光电开关的工作电源，直流12-24V供电。

2.确认光电开关的输出类型，是NPN型还是PNP型。

3.根据光电开关的接线图，将火线接到光电开关的火线接口，零线接到零线接口。

如
果是NPN型输出，褐色线接电源24V+，蓝色线接电源0V，黑色输出线接负载4号脚输入负，负载3号脚接电源24V+；如果是PNP型输出，褐色线接电源24V+，蓝色线接电源0V，黑色输出线接负载3号脚输入正，负载4号脚接电源0V。

4.确认光电开关的负载类型和接线方式，根据负载类型和接线方式将负载接入对应的
输出接口。

5.确认光电开关的触发方式，如果需要控制多个灯具或者其他设备，需要根据控制要
求将对应的控制线接入对应的控制接口。

6.连接完成后，检查接线是否正确，确保电源和负载的接线正确无误。

7.测试光电开关的功能是否正常，可以通过手动或其他方式触发光电开关，观察负载
是否按照预期工作。

光电开关接线图，光电传感器接线图
湖北杭荣电气有限公司提供光电开关接线图
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

请见下图所示：
2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

以上由湖北杭荣电气有限公司提供，详细找杭荣公司。

如何设计一个简单的光电开关电路在现代电子技术中，光电开关被广泛应用于自动控制和安防领域。

光电开关电路可以通过光电传感器探测物体的光强变化，并将信号转换为电信号，从而实现自动开关的功能。

本文将介绍如何设计一个简单的光电开关电路，以帮助读者了解光电开关的基本原理和实现方法。

材料准备：1. 光电传感器：如光敏电阻(LDR)、光电二极管或光敏三极管等；2. 激光二极管或发光二极管(LED)：用于照射光电传感器；3. 可调电阻：用于调节光电传感器的阈值；4. 适配器或电池：提供电源给光电开关电路；5. 连接线等。

步骤一：电路连线1. 将光电传感器的正极连接至正电源；2. 将光电传感器的负极连接至一个端子的可调电阻；3. 将可调电阻的另一端连接至负电源；4. 将激光二极管或发光二极管的正极连接至正电源；5. 将激光二极管或发光二极管的负极连接至光电传感器的工作端。

步骤二：电路调试1. 调节可调电阻，使光电传感器正常工作在光照条件下；2. 用障碍物或手遮挡光敏部件，观察光电传感器的输出信号变化。

步骤三：应用扩展1. 如需控制其他设备，可将光电开关的输出信号连接至继电器或晶体管等；2. 根据实际需要，设计自动控制、安防报警等附加功能。

温馨提示：1. 在操作电路时，务必保证电源断开，避免短路或触电事故；2. 如需使用激光二极管，请遵守相关安全操作规范，避免直接照射眼睛。

设计一个简单的光电开关电路并不复杂，只需准备好所需材料，并按照上述步骤进行连线和调试。

通过合理的选择光电传感器和调节可调电阻，可以实现对光照强度的敏感控制，并将其转换为输出信号。

该电路可以应用于许多领域，如自动灯光控制、反光道闸和安防系统等。

总结：这篇文章介绍了如何设计一个简单的光电开关电路。

通过合理连线和调试，我们可以实现光电开关的基本功能，并根据实际需要对电路进行扩展。

希望这篇文章能够帮助读者了解光电开关的原理和设计方法，并在实践中得到应用。

祝设计成功！。

一、温度传感器1、热敏电阻：分类：正温度系数（PTC）、负温度系数（NTC）、临界温度热敏电阻（CTR）实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K。

应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。

但是由于成本低，在定点温度控制等场合中还有较大的应用市场。

单点测温电路如下：（电路中R2的作用是改善2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。

还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。

二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。

当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。

这种由机械能转变为电能的现象，称为“正压电效应”。

反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。

当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。

当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。

这种由电能转变为机械能的现象，称为“反压电效应”。

测试电路图如下：（电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端）常用传感器应用RT随温度变化的非线性性）驻极体话筒及其电路的接法有两种：源极输出与漏极输出。

源极输出类似晶体三极管的射极输出。

需用三根引出线。

漏极D接电源正极。

源极S 与地之间接一电阻Rs 来提供源极电压，信号由源极经电容C输出。

编织线接地起屏蔽作用。

源极输出的输出阻抗小于2k，电路比较稳定，动态范围大。

但输出信号比漏极输出小。

漏极输出类似晶体三极管的共发射极放入。

只需两根引出线。

oD外形鈿離1S oS内部电路1 ---------DGDG漏极D与电源正极间接一漏极电阻RD信号由漏极D经电容C输出。

光电开关的原理与接线方法光电开关是一种利用光电效应工作的开关装置。

它通过光电传感器将光信号转换为电信号，从而实现对电路的控制。

光电开关的工作原理是基于光电效应，即当光线照射在物质上时，物质会发生电子的光电子效应。

光电开关通常包括一个光源和一个光电传感器两部分。

光源发出的光线照射到物体上，然后被光电传感器接收并转换成对应的电信号，最终通过电路控制相关设备的运行。

一般来说，光电开关可分为发射型和反射型两种类型。

发射型光电开关是指发射器和接收器分开安装的情况，通过照射物体上的目标来接收反射光线实现信号的检测。

反射型光电开关则是指发射器和接收器合二为一，通过发射的光线被反射回来接收来实现信号的检测。

根据实际需求，可以选择合适的光电开关类型。

在接线方法上，首先需要将光源连接到电源上，通常是通过继电器或直接连接电源进行供电。

然后将光电传感器与控制设备连接，控制设备可以是继电器、PLC 或其他相关设备。

接线时需要注意以下几点：1. 确保光源和光电传感器的电源极性正确连接，避免电流反向流动导致设备损坏。

2. 根据实际需求，选择合适的控制方式连接光电传感器与控制设备。

可以使用继电器或PLC作为中间控制元件，方便与其他设备的协调控制。

3. 根据具体应用情况，对光电传感器进行调试和调整。

可以通过调节光源的亮度、位置和角度等参数来优化光电开关的探测效果。

4. 在接线过程中，保持电路的良好接触，避免接线松动或接触不良造成误操作或设备故障。

需要特别注意的是，在现实应用中，光电开关的安装位置和角度与光源的亮度都会对光电开关的探测效果产生明显的影响。

因此，在实际应用中，需要根据具体情况进行现场测试和调整，以达到最佳的探测效果。

在光电开关的应用领域中，由于其高灵敏度、快速响应和无接触控制等特点，被广泛应用于物流、自动化生产线、包装机械、机器人等领域。

比如在自动化生产线上，可以利用光电开关实现对产品的自动检测和计数，从而提高生产效率和质量控制。
