光电开关工作原理NPN与PNP传感器差异

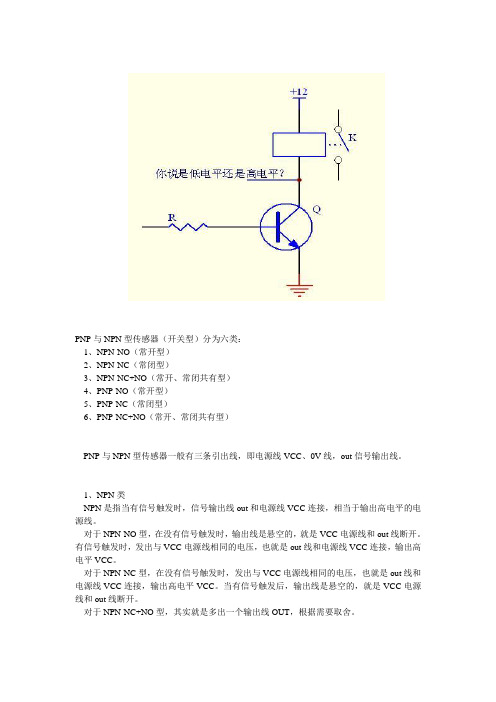

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、NPN类NPN是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

对于NPN-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。

对于NPN-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。

2、PNP类PNP是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。

有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV。

对于PNP-NC型，在没有信号触发时，发出与0V线相同的电压，也就是out线和0V线连接，输出低电平0V。

当有信号触发后，输出线是悬空的，就是0V线和out线断开。

对于PNP-NC+NO型，和NPN-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。

我们一般常用的是NPN型，即高电平有效状态。

PNP很少使用1、PNP与NPN型电子开关其实就是利用三极管的饱和导通和截止阻断，输出两种状态低电平0V和高电平U；2、NPN型电子开关由于发射极接地，集电极接高电位U，所以饱和导通时输出低电平0V；截止阻断时输出高电平U；3、PNP型与NPN型所接电源极性相反，所以输出与NPN型相反；4、如果NPN型电子开关由于发射极接负电位-U，集电极接地高电位0V，则饱和导通时输出低电平-UV；截止阻断时输出高电平0V；5、所以我们对电子开关的输出只讲高电平或低电平；1、NPN型、PNP型电子开关输出既都有高电平也都有低电平；2、在同一直流电源供电系统中，NPN型截至输出高电平时，PNP型截至输出低电平；3、在同一直流电源供电系统中，NPN型导通输出低电平时，PNP型导通输出高电平；。

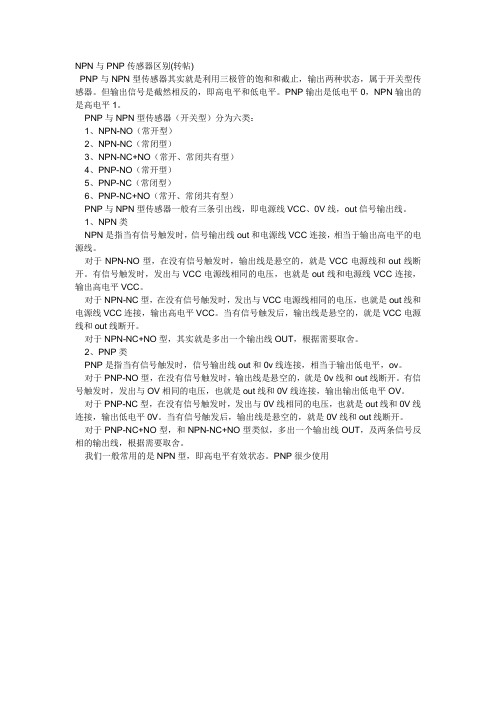

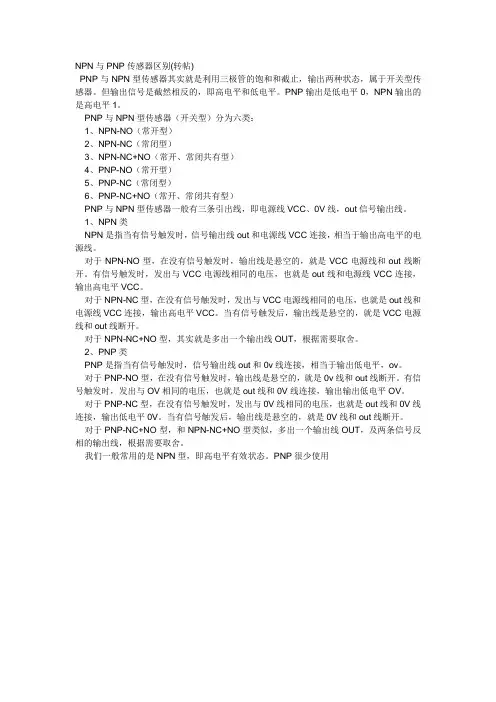

NPN与PNP传感器区别(转帖)PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

PNP输出是低电平0，NPN输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、NPN类NPN是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

对于NPN-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。

对于NPN-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。

2、PNP类PNP是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。

有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV。

对于PNP-NC型，在没有信号触发时，发出与0V线相同的电压，也就是out线和0V线连接，输出低电平0V。

当有信号触发后，输出线是悬空的，就是0V线和out线断开。

对于PNP-NC+NO型，和NPN-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。

我们一般常用的是NPN型，即高电平有效状态。

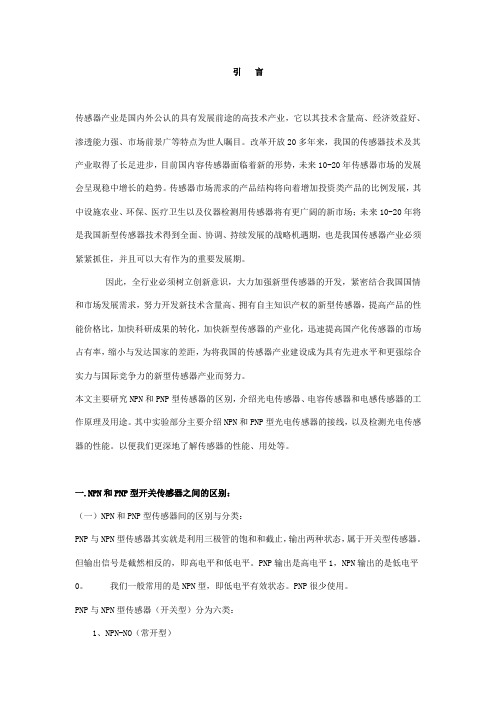

引言传感器产业是国内外公认的具有发展前途的高技术产业，它以其技术含量高、经济效益好、渗透能力强、市场前景广等特点为世人瞩目。

改革开放20多年来，我国的传感器技术及其产业取得了长足进步，目前国内容传感器面临着新的形势，未来10-20年传感器市场的发展会呈现稳中增长的趋势。

传感器市场需求的产品结构将向着增加投资类产品的比例发展，其中设施农业、环保、医疗卫生以及仪器检测用传感器将有更广阔的新市场；未来10-20年将是我国新型传感器技术得到全面、协调、持续发展的战略机遇期，也是我国传感器产业必须紧紧抓住，并且可以大有作为的重要发展期。

因此，全行业必须树立创新意识，大力加强新型传感器的开发，紧密结合我国国情和市场发展需求，努力开发新技术含量高、拥有自主知识产权的新型传感器，提高产品的性能价格比，加快科研成果的转化，加快新型传感器的产业化，迅速提高国产化传感器的市场占有率，缩小与发达国家的差距，为将我国的传感器产业建设成为具有先进水平和更强综合实力与国际竞争力的新型传感器产业而努力。

本文主要研究NPN和PNP型传感器的区别，介绍光电传感器、电容传感器和电感传感器的工作原理及用途。

其中实验部分主要介绍NPN和PNP型光电传感器的接线，以及检测光电传感器的性能。

以便我们更深地了解传感器的性能、用处等。

一.NPN和PNP型开关传感器之间的区别：（一）NPN和PNP型传感器间的区别与分类：PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

PNP输出是高电平1，NPN输出的是低电平0。

我们一般常用的是NPN型，即低电平有效状态。

PNP很少使用。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，OUT信号输出线。

光电开关工作原理NPN与PNP传感器差异光电开关是一种常用的非接触式传感器，可以用于检测物体的存在和位置。

它通过光电传感器中的光电元件来实现物体探测，其中主要有两种类型的光电传感器：NPN和PNP。

这两种传感器在工作原理和应用方面有一些差异。

首先，NPN和PNP是指光电开关传感器中的输出到PLC或控制器的开关电路类型。

NPN传感器的输出电路是由负载接地，当光电开关检测到物体存在时，输出信号为0V（接地）；当未检测到物体时，输出信号为电源电压（例如24V）；相反，PNP传感器的输出电路是由负载接电源，当光电开关检测到物体存在时，输出信号为电源电压；当未检测到物体时，输出信号为0V。

其次，NPN传感器和PNP传感器在电压电流方面也有一些差异。

NPN传感器的工作电流是通过接电源负载进入控制器，需要外部电源提供电流来激活传感器，因此电流一般较大，通常为10-30mA；而PNP传感器的工作电流是通过传感器输出端到负载电流进入控制器，因此只需要较小的电流即可激活传感器，因此电流一般较小，通常为4-20mA。

此外，NPN传感器和PNP传感器在布线上也有一些差异。

对于NPN传感器，其电源需要与控制器共地，因此在布线时需要将传感器的负极与控制器的地线相连；对于PNP传感器，其电源需要与控制器共电源，因此在布线时需要将传感器的正极与控制器的电源正极相连。

最后，NPN传感器和PNP传感器在应用方面也有一些差异。

由于NPN传感器的输出电路是接地的，因此在一些需要开关触发的应用中比较常见，例如用于检测物体的存在和位置；而PNP传感器的输出电路是接电源的，因此适用于需要驱动电路的应用，例如控制电磁阀或继电器。

综上所述，NPN传感器和PNP传感器在工作原理、电压电流、布线和应用方面存在一些差异。

选择哪种传感器取决于具体的应用需求和工作环境。

光电开关工作原理NPN与PNP传感器差异1、漫反射式光电开关漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

引起理想漫反射的光度分布局部较强漫反射时的光度分布2、镜反射式光电开关镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

3、对射式光电开关对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。

当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体是不透明时，对射式光电开关是最可靠的检测模式。

4、槽式光电开关槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。

槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

5、光纤式光电开关光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。

通常光纤传感器分为对射式和漫反射式。

型号说明术语解释1、检测距离: 动作距离是指检测体按一定方式移动时，从基准位置（光电开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。

额定动作距离指接近开关动作距离的标称值。

2、回差距离：动作距离与复位距离之间的绝对值。

3、响应频率：按规定的1秒的时间间隔内，允许光电开关动作循环的次数。

4、输出状态：分常开和常闭。

当无检测物体时，常开型的光电开关所接通的负载，由于光电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。

5、检测方式：根据光电开关在检测物体时，发射器所发出的光线被折回到接收器的途径的不同，可分为漫反射式，镜反射式，对射式等。

光电开关NPN和PNP是什么？它们区别是什么？NPN型和PNP光电开关传感器的区别在于不同的输出电平。

NPN输出低电平，PNP然后输出高电平。

光电开关的类型是一个非常专业的技术问题。

光电开关NPN和PNP是什么?它们区别是什么? 1.光电开关NPN与PNP的区别光电传感器NPN输出型(电流流入)PNP有两种输出类型(电流流出)。

当电流流出传感器(PNP输出型)连接时，电流从电源通过传感器的输出端子流向负载并流入负载，然后流向接地端子。

电流流入。

(当NPN传感器连接时，电流从电源通过负载流向传感器输出，然后流向接地端子(GND)，最后流向系统接地端子。

PNP和NPN传感器通常有三条输出线，即电源线VCC。

GND和OUT信号输出线1.NPN型NPN是指当信号被触发时，信号输出线OUT和GND连接，这相当于OUT输出低电平。

2.PNP型PNP是指当信号被触发时，信号输出线OUT与VCC相连，相当于输出高电平电源线OUT。

NPN型光电开关是指当信号被触发时，信号输出线OUT与0V线的连接相当于输出低电平0V。

对于NPN-NO类型，当没有信号触发器时，输出线暂停，即0V线和OUT线断开。

当有信号触发器时，它会发出与0的信号触发器V相同的电压，即out线与0V线相连，输出低电平0V。

对于NPN-NC类型，当没有信号触发器时，它会发出与0V线路相同的电压，即out线路与0V线相连，输出低电平0V。

触发信号时，输出线暂停，即0V线和OUT线与类似NPN-NC+NO类型断开。

增加一条输出线OUT，根据需要选择两条信号相反的输出线。

3.PNP型光电开关PNP光电开关是指当信号被触发时，信号输出线OUT与电源线VCC相连，相当于高电平电源线的输出。

用于高电平电源线。

PNP-NO型，在没有信号触发的情况下，输出线暂停，即VCC电源线和OUT断开。

当有信号触发时，发送并发送。

VCC电源线的电压相同，即OUT线与电源线VCC相连，输出高电平VCC。

先要搞清楚PNP、NPN 表示的意思是什么。

P表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出.接近传感器和光电传感器只是检测电路不同输出相同。

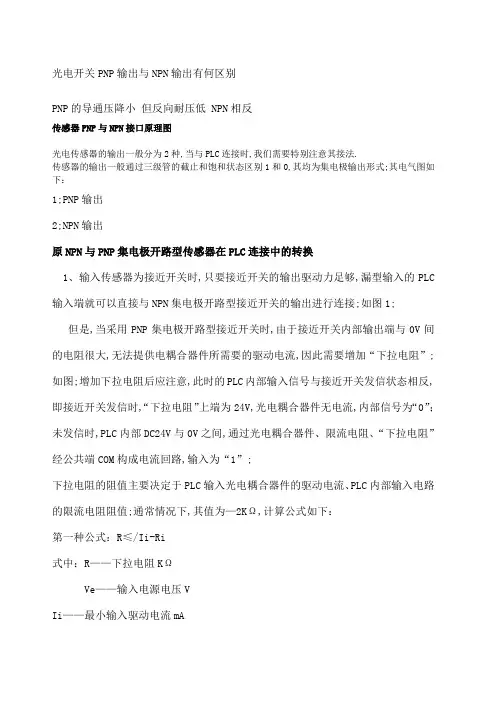

至于PLC接线，一般用NPN的较多。

但多数的日本的PLC有日本型、世界型、和通用型。

进入中国的多数为世界型和通用型。

可直接用NPN型。

接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

光电开关工作原理NPN与PNP传感器差异红外线属于一种电磁射线，其特性等同于无线电或X 射线。

人眼可见的光波是3 8 0 n m- 7 8 0 n m，发射波长为7 8 0 n m- 1 mm 的长射线称为红外线，浙江省洞头县光电开关厂生产的红外线光电开关优先使用的是接近可见光波长的近红外线。

红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。

根据检测方式的不同，红外线光电开关可分为1 . 漫反射式光电开关漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

引起理想漫反射的光度分布局部较强漫反射时的光度分布2. 镜反射式光电开关镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

3. 对射式光电开关对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。

当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体是不透明时，对射式光电开关是最可靠的检测模式。

4.槽式光电开关槽式光电开关通常是标准的U 字型结构，其发射器和接收器分别位于U 型槽的两边，并形成一光轴，当被检测物体经过U 型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。

槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

5 . 光纤式光电开关光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。

通常光纤传感器分为对射式和漫反射式。

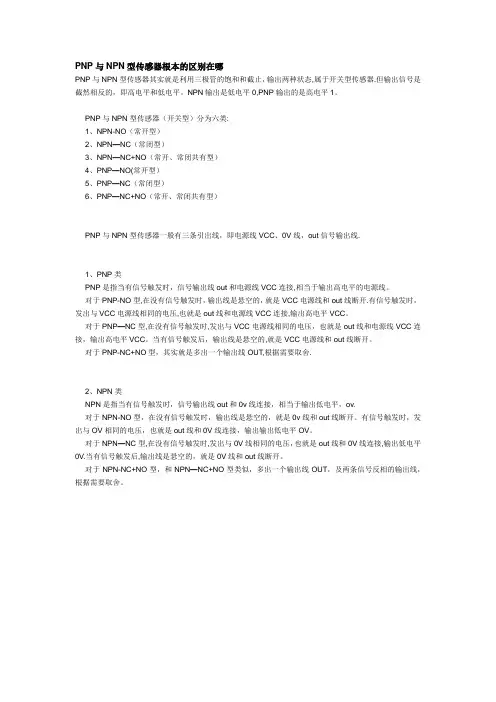

PNP与NPN型传感器根本的区别在哪PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态,属于开关型传感器.但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0,PNP输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类:1、NPN-NO（常开型）2、NPN—NC（常闭型）3、NPN—NC+NO（常开、常闭共有型）4、PNP—NO(常开型）5、PNP—NC（常闭型）6、PNP—NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线.1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接,相当于输出高电平的电源线。

对于PNP-NO型,在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开.有信号触发时，发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。

对于PNP—NC型,在没有信号触发时,发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

当有信号触发后，输出线是悬空的,就是VCC电源线和out线断开。

对于PNP-NC+NO型，其实就是多出一个输出线OUT,根据需要取舍.2、NPN类NPN是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov.对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。

有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV。

对于NPN—NC型,在没有信号触发时,发出与0V线相同的电压，也就是out线和0V线连接,输出低电平0V.当有信号触发后,输出线是悬空的，就是0V线和out线断开。

对于NPN-NC+NO型，和NPN—NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。

NPN型是低电平输出，PNP型是高电平输出。

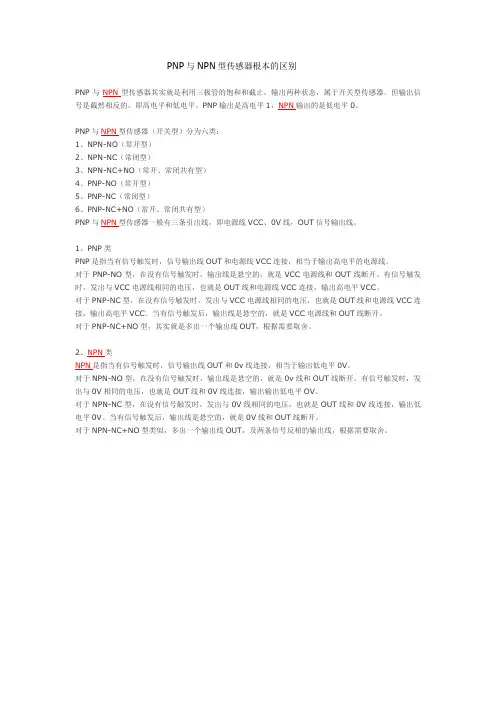

PNP与NPN型传感器根本的区别PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

PNP输出是高电平1，NPN输出的是低电平0。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，OUT信号输出线。

1、PNP类PNP是指当有信号触发时，信号输出线OUT和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和OUT线断开。

有信号触发时，发出与VCC电源线相同的电压，也就是OUT线和电源线VCC连接，输出高电平VCC。

对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是OUT线和电源线VCC连接，输出高电平VCC。

当有信号触发后，输出线是悬空的，就是VCC电源线和OUT线断开。

对于PNP-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。

2、NPN类NPN是指当有信号触发时，信号输出线OUT和0v线连接，相当于输出低电平0V。

对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是0v线和OUT线断开。

有信号触发时，发出与0V相同的电压，也就是OUT线和0V线连接，输出输出低电平OV。

对于NPN-NC型，在没有信号触发时，发出与0V线相同的电压，也就是OUT线和0V线连接，输出低电平0V。

当有信号触发后，输出线是悬空的，就是0V线和OUT线断开。

对于NPN-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。
