光电开关接线图

对射光电开关接线图对射光电开关三线和二线接线图对射光电开关，特征：辨别不透明的反光物体。

对射光电开关的使用注意事项避免强光源光电开关在环境照度较高时，一般都能稳定工作。

但应回避将传感器光轴正对太阳光、白炽灯等强光源。

在不能改变传感器（受光器）光轴和强光源的角度时，可在传感器上方四周加装遮光板或套上遮光长筒。

防止相互干扰光电开关通常都具有自动防止相互干扰的作用，因而不必担心相互干扰。

然而，对射式红外光电开关在几组并列靠近安装时，则应防止邻组和相互干扰。

防止这种干扰最有效的办法是投光器和受光器交叉设置，超过2组时还拉开组距。

当然，使用不同频率的机种也是一种好办法。

镜面角度影响当被测物体有光泽或遇到光滑金属面时，一般反射率都很高，有近似镜面的作用，这时应将投光器和检测物体安装成10～20°的夹角，以使其光轴不垂直于被检测物体，从而防止误动作。

排除背景物影响使用反射式扩散型投、受光器时，有时由于检出物离背景物较近，光电开关或者背景是光滑等反射率较高的物体而可能会使光电开关不能稳定检测。

因此可以改用距离限定型投、受光器，或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。

自诊断作用使用在安装或使用时，有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。

这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断作用而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。

对射光电开关应避免使用的场所灰尘较多的场所；腐蚀性气体较多的场所；环境温度变化超出产品规定范围的场所；振动、冲击大，而未采取避震措施的场所。

光电开关原理图
光电开关是一种使用光电效应来感知物体是否存在的设备。

它通常由光电传感器和光源组成。

在光电开关中，光电传感器的主要部分是一个光敏元件，例如光敏电阻或光敏二极管。

光敏元件能够感受光的强度变化，并将其转化为电信号。

光电开关中的光源通常是一个发光二极管（LED），它会发出可见光或红外光。

当光线照射到目标物体上时，光线会被反射或散射回光电传感器。

通过测量光电传感器接收到的光线强度，我们可以判断物体是否存在。

当物体存在时，光电传感器会接收到被反射或散射回来的光线，将其转化为一个较高的电信号。

而当物体不存在时，光线将没有或者减弱，光电传感器转化的电信号会很低或者接近于零。

基于这种原理，光电开关可以应用于许多不同的场合，例如自动门控制、自动照明以及物体计数等。

它的灵敏度可以通过调节光电传感器或光源的参数来调整，以适应不同的环境需求。

综上所述，光电开关利用光电效应来感知物体是否存在，并能够实现自动控制和检测功能。

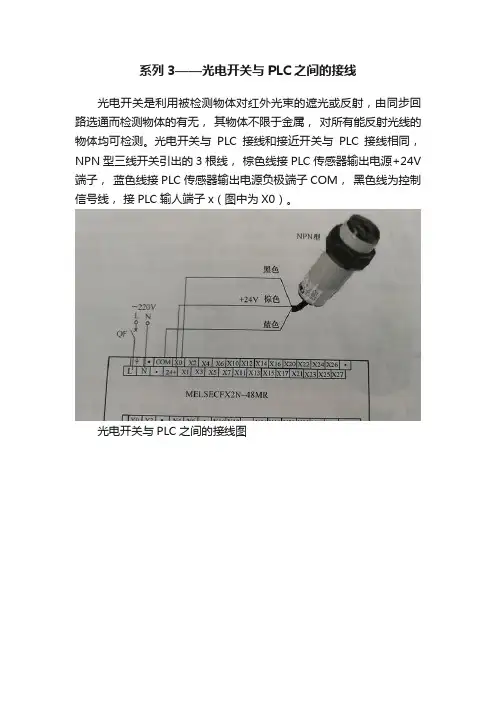

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

请见下图所示：2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

第四节氨硝酸硫酸一、氨的性质3．氨水的性质①氨水中含有：H2O、NH3、NH3·H2O、NH＋4、OH－、极少量H＋。

②NH3·H2O是一种弱碱，但不要写成NH4OH。

③氨水中氮元素主要以NH3·H2O的形式存在，但氨水的溶质是NH3而非NH3·H2O。

④液氨与氨水的区别(1)定义：铵根离子(NH ＋4)和酸根离子构成的化合物。

(2)物理性质：都是无色或白色晶体，易溶于水。

(3)化学性质： ①不稳定性。

NH 4Cl 受热分解：NH 4Cl=====△NH 3↑＋HCl ↑，现象：白色固体消失，在试管上方重新凝结成白色固体。

开关类产品在我们生活尤为常见，它们是属于大众生活中必不可少的五金建材。

从而，对于光电开关来说，它是通过光电传感器将光强度的变化转换成电信号的变化来实现控制的。

下面我们主要就来进行了解一下。

产品简弁光电开关在一般情况下，其是由发送器、接收器和检测电路这三部分组成。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。

光束不间断的发射或者改变脉冲宽度。

而接收器有光电二极管、光电三极管、光电池组成。

在接收器的前面，装有光学元件如透镜和光圈等。

在其后面是检测电路，它能滤出有效信号和应用该信号。

此外，光电开关的结构元件中还有发射板和光导纤维。

与此同时，光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

而且，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

常用的红外线光电开关，是利用物体对近红外线光束的反射原理，由同步回路感应反射回来的光的强弱而检测物体的存在与否来实现功能的，光电传感器首先发出红外线光束到达或透过物体或镜面对红外线光束进行反射，光电传感器接收反射回来的光束，根据光束的强弱判断物体的存在。

红外光电开关的种类也非常的多，一般来说有镜反射式光电开关、漫反射式、槽式、对射式、光纤式等几个主要种类。

光电开关快易优自动化选型有收录。

在不同的场合使用不同的光电开关，例如在电磁振动供料器上经常使用光纤式光电开关，在间歇式包装机包装膜的供送中经常使用漫反射式光电开关，在连续式高速包装机中经常使用槽式光电开关。

产品图片参数说明光电开关接线图2号：PNP型9号：通过不同的接线方式可接成五种不同的输出形式（适用于光电开关）接成NPN常闭型接成吋常开型接成附常闭型接成双电平谕出型6VDC6VDC OVDC OVDC 黄一黄一S-1A-X 红黄黑—OVDCc O—1Z0YDC3号：NPN—开一闭型4号：PNP—开一闭型红黄黒兰HO 30YDC5号：直流二线7号:交流五线型8号：模拟量输出型o90-250VACoO黄/黑Th Ml :10 0V Vo2:0-l(h-1号:NPN型红/棕黄/黑TSn兰/兰 --- - OVDCOVDC红- 0] ---- +10 30VDC兰--------- 0VDC红/棕------- +l“30VDC兰/兰----- 」0VDC公司介绍以上即是有关光电开关方面的内容介绍，仅供大家进行参考。

反射型光电开关接法
反射型光电开关通常有两线制、三线制和四线制几种类型，下面以常见的三线制NPN型和PNP型光电开关为例说明接线方法：三线制NPN型反射光电开关的接线方法：
蓝色或黑色线：连接0V（接地或负极）。

棕色或红色线：连接正电源，例如24VDC。

黑色或黄色线：信号输出线，连接到负载（如PLC输入点或其他控制电路），当物体进入检测范围时，该线会从高电平变为低电平。

三线制PNP型反射光电开关的接线方法：
蓝色或黑色线：连接正电源，例如24VDC。

棕色或红色线：连接0V（接地或负极）。

黑色或黄色线：信号输出线，当无物体或光线被中断时，该线输出为低电平，有物体在检测范围内时，输出变为高电平并连接至负载。

注意事项：
1.在接线前务必确认光电开关的工作电压，并确保电源与负载能够匹配。

2.确保正确区分是NPN还是PNP型光电开关，因为它们的输出状态相反。

3.根据实际应用，可能需要通过中间继电器转换信号，或者直接连接到能处理相应电平信号的控制器上。

在使用过程中，如果光电开关工作正常，当有反光物体进入其检测范围时，会根据光电开关类型触发相应的输出信号。

光电开关工作原理（返回）之老阳三干创作电感式接近开关电容式接近开关红外线光电开关位移传感器霍尔开关磁性开关光电开关工作原理型号说明术语解释接线图号经常使用发射镜应用图例注意事项眼可见的光波是380n m-780n m，发射波长为780n m-1m m的长射线称为红外线，浙江，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其外线光电开关可分为器发射的足够量的光线反射到接收器，于是光电开关就发生了开关信号。

当被检测物体的概况光亮或其反光率极高时，漫反射式的射回接收器，当被检测物体经过且完全阻断光线时，光电开关就发生了检测开关信号。

入接收器。

当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就发生了开关信号。

当检测物体是不透明时，对射式光，当被检测物体经过U型槽且阻断光轴时，光电开关就发生了检测到的开关量信号。

槽式光电开关比较平安可靠的适合检测高速变更被检测物体不在相近区域的检测。

通常光纤传感器分为对射式和漫反射式。

开关的感应概况）到开关动作时测得的基准位置到检次数。

的负载，由于光电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载到接收器的途径的分歧，可分为漫反射式，镜反射式，对射式等。

(详见工作原理说明)线，p n p四线，A C二线，A C五线（自带继电器），及直流N P N/P N P/常开/常闭多功能等几种经常漫反射式光电开关镜反射式光电开关对射式光电开关足够的光线反射回漫反射开关的接受器，所以检测距离和被检测物体的概况反射率将是决定接受发射光线。

经常使用资料的反射率参考图如下所示：资料反射率资料反射率白画纸90%不透明黑色塑料14%报纸55%黑色橡胶4%餐巾纸47%黑色布料3%包装箱硬纸板68%未抛光白色金属概况130%洁净松木70%光泽浅色金属概况150%干净粗木板20%不锈钢200%透明塑料杯40%木塞35%半透明塑料瓶62%啤酒泡沫70%不透明白色塑料87%人的手掌心75%于最大检测距离状态时，由于光学透镜会被环境中的污物粘住，甚至会被一些强酸性物质腐蚀，以至降低使用参数特性，这些变量尽位移传感器工作原理和参数（返回）1. 原理简介感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器我厂所生产的是电感式位移传感器。

三线对射光电开关接法：
三线对射光电开关的接法如下：
1.确认光电开关的工作电源，直流12-24V供电。

2.确认光电开关的输出类型，是NPN型还是PNP型。

3.根据光电开关的接线图，将火线接到光电开关的火线接口，零线接到零线接口。

如
果是NPN型输出，褐色线接电源24V+，蓝色线接电源0V，黑色输出线接负载4号脚输入负，负载3号脚接电源24V+；如果是PNP型输出，褐色线接电源24V+，蓝色线接电源0V，黑色输出线接负载3号脚输入正，负载4号脚接电源0V。

4.确认光电开关的负载类型和接线方式，根据负载类型和接线方式将负载接入对应的
输出接口。

5.确认光电开关的触发方式，如果需要控制多个灯具或者其他设备，需要根据控制要
求将对应的控制线接入对应的控制接口。

6.连接完成后，检查接线是否正确，确保电源和负载的接线正确无误。

7.测试光电开关的功能是否正常，可以通过手动或其他方式触发光电开关，观察负载
是否按照预期工作。

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN 型和 PNP 型，它们的接线是不同的。

请见下图所示：
2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V 端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN 型接近开关，应接到电源正端；
对于 PNP 型接近开关，则应接到电源0V 端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC 的数字量输入模块。

5）需要特别注意接到 PLC 数字输入模块的三线制接近开关的型式选择。

PLC 数字量输入模块一般可分为两类：一类的公共输入端为电源0V ，电流从输入模块流出（日本模式），此时，一定要选用NPN 型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP 型接近开关。

千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一
定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不
利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情
况，请按产品说明书具体接线。
