电力电子技术中的短路保护方法有哪些电力电子技术在现代工业和生活中扮演着至关重要的角色。
然而，由于电力电子设备的复杂性和高功率特性，短路事故可能会对设备和人员造成严重威胁。
为了保护设备和确保系统的稳定运行，研究人员和工程师们开发了各种各样的短路保护方法。
本文将介绍电力电子技术中常用的几种短路保护方法。
一、过电流保护方法过电流保护是一种常见且简单的短路保护方法。
当电力电子设备遭遇短路故障时，会出现过电流现象。
过电流保护方法通过监测电流的大小来判断是否存在短路。
当电流超过设定阈值时，过电流保护装置会迅速切断电路，以防止设备的进一步损坏。
常见的过电流保护装置包括熔断器和电子保险丝。
二、电压保护方法电压保护方法主要用于保护电力电子设备免受电压过高或过低的影响。
由于短路故障导致的电流突然变化，往往会引起电压的波动。
过高或过低的电压可能对电子元件造成损坏或系统运行不稳定。
一种常见的电压保护方法是安装过压和欠压保护装置。
当电压超过或低于设定阈值时，保护装置会切断电路以保护设备的安全运行。
三、过温保护方法在电力电子设备中，过温是另一个常见的故障原因。
过高的温度会导致元件老化、材料熔化或绝缘损坏，从而引发短路故障。
过温保护方法旨在监测设备的温度，并在达到设定温度时采取措施以保持设备的工作温度。
常见的过温保护方法包括温度传感器、风扇冷却和热敏开关等。
四、电流限制保护方法电流限制保护方法是一种通过限制电流大小来保护电力电子设备的方法。
当设备遭受短路故障时，电流会急剧增加，可能会对设备和系统造成伤害。
为了防止设备过载并限制电流峰值，电流限制保护方法通过降低电压或改变电路拓扑等方式来有效地控制电流大小。
五、瞬态保护方法电力电子设备往往会遭受来自电力系统的瞬态干扰，如电压尖峰、浪涌和谐波等。
这些瞬态干扰可能会导致设备短路或电子元件损坏。
瞬态保护方法旨在通过安装瞬态保护器件来吸收和降低瞬态干扰的峰值，以保护设备的稳定运行。
六、逻辑保护方法逻辑保护方法是一种基于设备的控制和逻辑判断的短路保护方法。
电炉变保护解决方案引言概述：电炉变作为电力系统中的重要组成部分，其保护至关重要。
本文将介绍电炉变保护的解决方案，包括过电压保护、过电流保护、短路保护、过温保护和接地保护。
一、过电压保护1.1 电炉变过电压产生的原因：- 电网电压突变- 电网电压波动- 电网电压谐波1.2 过电压保护的解决方案：- 安装电压互感器监测电网电压，及时发现过电压情况- 使用过电压继电器实现过电压保护功能- 配置过电压限流电阻，限制过电压的传播二、过电流保护2.1 电炉变过电流产生的原因：- 电炉变负荷突变- 电炉变内部故障- 电炉变短路故障2.2 过电流保护的解决方案：- 安装电流互感器监测电炉变负荷电流，及时发现过电流情况- 使用过电流继电器实现过电流保护功能- 配置过电流限流电阻，限制过电流的传播三、短路保护3.1 电炉变短路产生的原因：- 电炉变绕组短路- 电炉变绝缘击穿- 电炉变设备故障3.2 短路保护的解决方案：- 安装短路电流互感器监测电炉变短路电流，及时发现短路情况- 使用短路继电器实现短路保护功能- 配置短路保护装置，快速切除故障电路四、过温保护4.1 电炉变过温产生的原因：- 环境温度过高- 电炉变负荷过大- 冷却系统故障4.2 过温保护的解决方案：- 安装温度传感器监测电炉变温度，及时发现过温情况- 使用过温继电器实现过温保护功能- 配置冷却系统，保持电炉变在正常工作温度范围内五、接地保护5.1 电炉变接地产生的原因：- 电炉变设备绝缘损坏- 电炉变设备接地故障- 外界雷击等原因引起的接地5.2 接地保护的解决方案：- 安装接地电流互感器监测电炉变接地电流，及时发现接地情况- 使用接地继电器实现接地保护功能- 配置接地装置，快速切除故障接地结论：电炉变保护是确保电力系统安全稳定运行的重要环节。
通过过电压保护、过电流保护、短路保护、过温保护和接地保护等解决方案，可以有效保护电炉变设备免受各种故障的影响，提高电力系统的可靠性和稳定性。
PTC型号及选型指南PRG系列陶瓷贴⽚⾃WMZ13A过流过压保WMZ12AⅠ过流保护WMZ12A Ⅱ过流过载智能电表线圈变压器通讯接⼝保护热敏电WMZ13A 汽车⽤过流LED灯具⾃恢复式过智能电表⽤⾃恢复式WMZ13B系列继电器阻PTC热敏电阻模块电容上电防浪涌冲击⾃恢复热敏电阻逆变焊机滤波电容上电浪涌抑制⾃恢复热敏电阻变频器储能电容浪涌抑制⾃恢复PTC热敏电阻逆变电源滤波电容上电浪涌抑制⾃恢复热敏电阻伺服驱动板滤波电容上电浪涌抑制⾃恢复热敏电阻WMZ12B 140V过流保护PTC热敏电阻WMZ12C 30V/60V 过流保护PTC热敏电阻WMZ12D 15V/18V 过流保护PTC热敏电阻600Vac通讯设备交换机过流过载保护PTC热敏电阻550Vac仪器/仪表/机过流过载保护PTC 热敏电阻250Vac配线架过流过载保护PTC热敏电阻WMZ7消磁PTC热敏电阻WMZ91裸⽚冰箱压缩机启动PTC热敏电阻壳装压缩机启动PTC热敏电阻250Vac配线架过流过载保护⾃恢复PTC热敏电阻通⽤PTC过热保护温度传感器KTY系列电机⽤温度传感器电机PTC热保护温度传感器贴⽚过热保护PTC热敏电阻测温型线性PTC热敏电阻插件过热保护PTC热敏电阻SMD贴⽚线性PTC热敏电阻NXP(恩智浦)KTY系列热敏电阻LED恒流补偿热敏电阻PTC热敏电阻器三⼤特性：BaTiO3陶瓷是⼀种典型的铁电材料，常温下其电阻率⼤于1012Ω.cm，相对介电常数⾼达104，是⼀种优良的陶瓷电容器材料。
在这种材料中引⼊稀⼟元素如Y、Nb等，可使其电阻率下降到10Ω.cm以下，成为具有很⼤的正温度系数的半导体陶瓷材料，在居⾥温度以上⼏⼗度的温度范围内，其电阻率可增⼤4-10个数量级，产⽣PTC效应。
这种效应是⼀种晶界效应，只有多晶陶瓷材料才具有。
正是由于这种PTC效应，PTC热敏电阻器得到了极其⼴泛的应⽤。
根据应⽤领域划分，PTC热敏电阻器有三⼤特性：电阻-温度特性；伏安特性；电流时间特性。
⼲货过⽋压、过流、过温、软启动、CNT保护实际电路详解输出过压保护电路当⽤户在使⽤电源模块时，可能会由于某种原因，造成模块输出电压升⾼，为了保护⽤户电路板上的器件不被损坏，当模块的输出电压⾼于⼀定值时，模块必须封锁脉冲，阻⽌输出电压的继续上升。
D320产⽣⼀个5.1V电压基准送⾄运放U301反相输⼊端，R330、R334、R336⽤于检测输出电压、检测电压值送⾄运放U301同相输⼊端。
输出电压没有达到过压保护点时，运放U301 5脚的电压⼩于6脚的电压，运放输出为低电平，输出正常。
输出电压Vo升⾼到设定检测点电压时，电阻R336、R334、R330检测的分压⽐送⼊运放U301的5脚，此时5脚电压⾼于6脚电压，运放U301输出⾼电平，封闭控制芯⽚PWM信号，模块输出电压为零。
过流保护电路实例（1）图2.过流保护电路实例⼯作原理T2采集模块原边开关管的输⼊电流，采样电流经取样电阻R18转换成电压信号，再经两路开关⼆极管（D6）整流形成两路控制信号。
⼀路峰值信号去控制38C43的3脚；另⼀路准峰值电平进⼊38C43 EA的反相输⼊端2脚。
采⽤CT作电流采样的好处是采样电路功耗⼩，采样电路灵活，CT可以放置在MOSFET开关管的D极或S极，也可以串联于主变压器原边的Vin+端。
缺点是电路稍复杂，体积⼤，CT存在⼤占空⽐时不能有效复位的问题。
CT采样⼀般⽤于中⼤功率的模块。
3843PWM芯⽚介绍图3.3843芯⽚内部结构图芯⽚⼯作原理虚线所框部分为38C43芯⽚内置的误差放⼤器和电流放⼤器。
误差放⼤器的输出经过内部分压后（被钳位到1V），进⼊电流放⼤器的反相输⼊端，与电流采样信号⽐较后进⼊PWM产⽣电路。
最终在芯⽚的6脚输出PWM信号。
在这⾥，误差放⼤器被⽤来作OCP保护，电流控制放⼤器I/A作峰值电流限流保护。
误差放⼤器E/A⽤于准峰值限流。
当38C43反相输⼊端2脚的直流电平达到2.5V时，误差放⼤器E/A起作⽤，使38C43的6脚输出驱动信号占空⽐D减⼩，达到模块OCP之⽬的。
八大电路保护元器件的具体作用电器设备在运行时，由于电路中存在着电压和电流的变化，当这些变化超出了设备所能承受的范围时，设备就会受到损坏，甚至可能导致火灾等事故的发生。
为了保障设备的正常运行，提高设备的安全性和可靠性，常见的电路保护元器件有八种，它们分别是熔断器、保险丝、过压保护器、过流保护器、过温保护器、电压稳压器、电流稳定器和电磁继电器。
下面我们来一一了解它们的具体作用。
1. 熔断器熔断器是一种保护设备的保护元器件，它可以在电路电流超过设定值时自动切断电路，以保护设备不受过载电流的损害。
熔断器通常适用于需要长时间工作的设备，比如电动机等。
当电流超过额定值时，熔断器内部的金属丝或铅丝就会热化，最终熔断，以达到切断电流的目的。
2. 保险丝保险丝与熔断器类似，也是一种电路保护元器件，适用于电路短时间超载或电路故障时。
保险丝通常由铅丝或铜丝制成，当电路中的电流超过保险丝额定的电流时，保险丝就会熔断，以达到切断电流的目的，保护设备。
保险丝通常用于电子设备中，比如家用电器。
3. 过压保护器过压保护器是一种常用的过压保护元器件，它可以保护设备免受电路电压过高的损坏。
当电路中的电压超过过压保护器的额定电压时，过压保护器会自动切断电路，以避免设备受到损坏。
过压保护器通常用于工业控制系统和计算机等高端设备。
4. 过流保护器过流保护器也是一种电路保护元器件，它可以在电路中的电流超过正常值时自动切断电路，以保护设备不受电流过大的损害。
过流保护器通常分为电子式和电磁式两种类型，电子式过流保护器适用于小电流，而电磁式过流保护器适用于大电流和电力系统。
5. 过温保护器过温保护器可以保护设备免受过热的损坏。
当设备内部温度过高时，过温保护器会自动切断电路，以避免设备发生过热的现象。
过温保护器通常用于电机、变压器等高功率设备中。
6. 电压稳压器电压稳压器可以在电压不稳定的环境下保持电路中的电压恒定。
它可以通过增加电路的阻抗或自然反馈来修正电路中电压的波动。

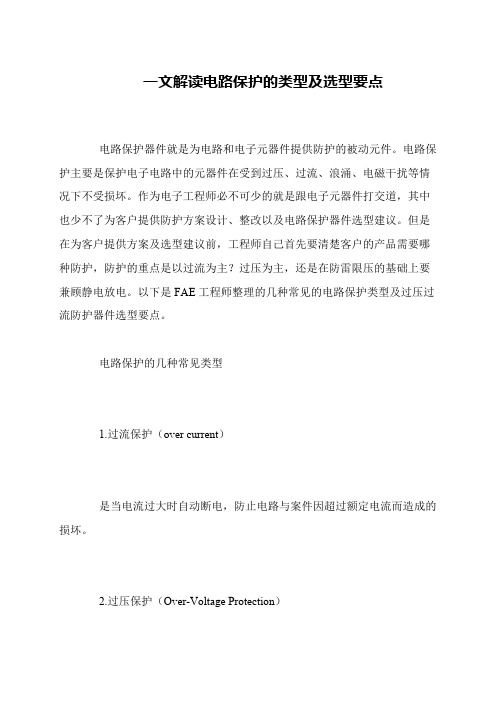

一文解读电路保护的类型及选型要点
电路保护器件就是为电路和电子元器件提供防护的被动元件。
电路保护主要是保护电子电路中的元器件在受到过压、过流、浪涌、电磁干扰等情况下不受损坏。
作为电子工程师必不可少的就是跟电子元器件打交道，其中也少不了为客户提供防护方案设计、整改以及电路保护器件选型建议。
但是在为客户提供方案及选型建议前，工程师自己首先要清楚客户的产品需要哪种防护，防护的重点是以过流为主？过压为主，还是在防雷限压的基础上要兼顾静电放电。
以下是FAE工程师整理的几种常见的电路保护类型及过压过流防护器件选型要点。
电路保护的几种常见类型
1.过流保护（over current）
是当电流过大时自动断电，防止电路与案件因超过额定电流而造成的损坏。
2.过压保护（Over-Voltage Protection）。
npn三极管和ntc热敏电阻过温保护电路一、引言随着电子设备的广泛应用，过温保护成为保障设备安全运行的重要措施。
本文主要介绍NPn三极管和NTC热敏电阻在过温保护电路中的应用，分析其工作原理及选型方法，为电子工程师设计过温保护电路提供参考。
二、NPn三极管的工作原理与选型1.工作原理Pn三极管是一种双极型晶体管，具有放大和开关功能。
当输入信号的电流达到一定值时，基极电流引起的集电极电流迅速增大，形成正反馈，使三极管进入截止状态，从而实现过温保护。
2.选型依据选型时需考虑以下因素：（1）工作电压：根据电路的最大工作电压选择合适的三极管；（2）电流放大倍数：根据电路对电流放大的需求选择合适的三极管；（3）开关速度：根据电路对开关速度的要求选择合适的三极管。
三、NTC热敏电阻的工作原理与选型1.工作原理TC热敏电阻是一种负温度系数电阻，随着温度的升高，电阻值迅速降低。
当温度达到设定值时，热敏电阻的电阻值降至很低，从而使电路断开，实现过温保护。
2.选型依据选型时需考虑以下因素：（1）额定功率：根据电路的最大功率选择合适的热敏电阻；（2）电阻温度系数：根据电路对温度敏感程度的要求选择合适的热敏电阻；（3）物理尺寸：根据电路空间限制选择合适的热敏电阻。
四、NPn三极管和NTC热敏电阻过温保护电路设计1.电路原理过温保护电路主要由NPn三极管和NTC热敏电阻组成。
当温度升高时，热敏电阻电阻值降低，使三极管导通，切断电路，实现过温保护。
2.设计步骤（1）根据电路需求，选择合适的三极管和热敏电阻；（2）确定电路元件的连接方式，设计电路原理图；（3）根据电路元件的参数，计算电路的性能指标；（4）PCB制板，安装电路元件。
3.电路元件选择根据电路需求，选择合适性能参数的NPn三极管和NTC热敏电阻。
例如，选用β值较高的三极管，以提高电路的灵敏度；选用电阻值变化范围较大的热敏电阻，以提高电路的过温保护范围。
五、电路的调试与测试1.调试方法（1）检查电路连接是否正确；（2）用示波器检测电路的输出信号，确保电路正常工作；（3）用温度控制器模拟过温环境，检验电路的过温保护功能。
保护电路原理
保护电路是一种用于保护电子设备免受过电流、过压和短路等故障产生的损害的技术。
它通过检测异常电流或电压，并采取相应的措施来防止这些异常对电路和设备造成损坏。
保护电路通常采用以下几种原理来实现：
1. 过电流保护：通过电流传感器检测电路中的电流，当电流超过设定阈值时，保护电路会立即切断电源或打开保险丝，以防止电子元件过载、烧毁或损坏。
2. 过压保护：当电路中的电压超过设定的安全范围时，过压保护电路会立即切断电源或采取其他措施，以避免电子设备受到过压损害。
3. 短路保护：当电路中发生短路时，保护电路会迅速切断电源，以阻止电流继续流动，避免电路和设备受到过大电流造成的损坏。
4. 过温保护：有些高功率设备或电路会产生大量的热量，当温度超过设定的安全范围时，过温保护电路会采取措施，如关闭电源或降低功率，以保护设备免受过热损坏。
5. 过载保护：当电路负载超过设定的额定值时，保护电路会切断电源或采取其他措施，以防止过载造成的设备损坏。
这些保护原理可以单独或结合使用，以提供全面的电路保护功
能。
保护电路在电子设备中广泛应用，如计算机、手机、电视机、家用电器等，可以有效避免因电路故障而引发的火灾、电击、电流冲击等安全问题。
电路保护措施引言：在当今科技高度发展的社会中，电路保护对我们的日常生活和工作非常重要。
无论是家庭使用的电器设备，还是工业中的高压电路，都需要采取一系列的安全措施来维护其正常运行、避免意外事故发生。
本文将从六个方面介绍电路保护措施，并详细阐述。
一、过电流保护过电流是指电路中电流异常增大，导致电路元器件超负荷工作的现象。
为了避免过电流引发火灾、设备损坏等后果，我们可以采取以下措施：1. 安装过载断路器：过载断路器能及时检测并切断电路，以防止电流超载。
合理选择断路器的容量，确保其能快速响应过电流。
2. 使用电流互感器：电流互感器能监测电路中的电流异常，并通过反馈信号及时切断电路。
合理设置互感器的额定电流范围，确保其能准确检测过电流。
二、过压保护过压是指电路中电压超过设备所能承受的额定电压。
为了避免过压对设备的破坏，可采取以下措施：1. 安装过压保护器：过压保护器能监测电压异常并切断电流，避免设备过载。
使用合适的保护器类型和额定电压，确保其能及时启动过压保护机制。
2. 使用稳压器：稳压器能将输入电压稳定在设定范围内，保护电路免受过压的影响。
根据设备的额定电压和工作环境，选择适合的稳压器型号。
三、短路保护短路是指电路中两个或多个电极之间发生直接接触，导致电流过大而损坏设备。
为了避免短路引发火灾和设备损坏，可采取以下措施：1. 安装熔断器：熔断器能够迅速切断短路电流，防止电流持续流动。
选择合适的熔断器额定电流和熔断时间，确保其能在短路时起到保护作用。
2. 使用漏电保护器：漏电保护器能监测电路中的漏电流，并在超过预设值时切断电源。
合理设置漏电保护器的额定电流和动作时间，确保其能及时检测短路并切断电流。
四、过温保护过温是指电路中元器件温度超过额定温度，可能导致设备故障和烧坏。
为了避免过温对设备的损害，我们可以采取以下措施：1. 安装温控开关：温控开关能根据设定的温度范围自动切断电流，保护设备免受过高温度的影响。
过压、过流、过温保护器件之选型技巧
2015-03-18电子DIY
电路保护主要有三种形式：过压保护、过流保护和过温保护。
选择适当的电路保护器件是实现高效、可靠的电路保护设计之
关键的第一步，那么，如何合理选择电路保护器件？不同的保护器件其保护原理也各有不同，选择的时候应结合其保护原
理、工作条件和使用环境来考虑。
本文将介绍常用的几种过压、过流和过温保护器件之选型技巧，帮助工程师正确选择电路
保护器件。
1. 过压保护器件的选型要点
过压保护器件（OVP）用于保护后续电路免受甩负载或瞬间高压的破坏，常用的过压保护器件有压敏电阻、瞬态电压抑制
器、静电抑制器和放电管等。
过压保护器件选型应注意以下四个要点：
1）关断电压Vrwm的选择。
一般关断电压至少要比线路最高工作电压高10％
2）箝位电压VC的选择。
VC是指在ESD冲击状态时通过TVS的电压，它必须小于被保护电路的能承受的最大瞬态电压
3）浪涌功率Pppm的选择。
不同功率，保护的时间不同，如600w（10/1000us）；300W（8/20us）
4）极间电容的选择。
被保护元器件的工作频率越高，要求TVS的电容要越小
1.1 ESD抑制器
选择合适的ESD保护器件，最大的难点在于如何最容易地明确哪种器件可以提供最大的保护。
系统供应商一般是通过数据手
册上的ESD额定值（或标称值）来比较ESD保护器件的好坏。
事实上，从这些额定值根本看不出器件保护系统的能力有多
强，关键取决于其二极管参数。
主要的参考系数应该是：
•快速响应时间
•低箝位电压
•高电流浪涌承受能力
AEM（苏州）科技有限公司副总经理郑索平介绍，选择ESD器件应该遵循下面的要求：
（1）选择静电保护器件注意：
•箝制电压不要超过受保护器件的最大承受电压
•电路电压不超过保护器件工作电压
•低电容值、漏电流尽可能的减少干扰及损耗
（2）静电保护器件尽量安装在最接近静电输入的地方，远离被保护器件
（3）静电保护器件一定接的大地线，不是数字地线
（4）回地的线路尽量的短，静电保护器件与被保护线路之间的距离尽量的短
（5）尽量避免被保护与未被保护线路并排走线
1.2压敏电阻
压敏电阻是一种用得最多的限压器件。
广泛的应用在汽车电子、通迅、计算机、消费类电子产品、军用电子产品等方面，特别是在LCD、键盘、I/O 接口、IC、MOSFET、CMOS、传感器、手机、DVD、AV、ABS、马达控制板、MP3、PDA、USB 接口及高速数据信号线路上进行保护等。
压敏电阻选用时应注意的是：连续施加在压敏电阻两端的电源电压，不能超过规格表中列出的¡°最大持续工作电压¡±值。
还要充分考虑到电网（或电路）工作电压的波动幅度, 选取压敏电阻的压敏电压值时，要留有足够的余量。
国内一般的波动幅度为30%。
通过压敏电阻的最大浪涌电流不应超过技术规格书中的¡°最大冲击电流¡±值 (也就是最大通流量)。
考虑到要耐受多次冲击时，应该选用能耐受10次以上冲击的浪涌电流值。
压敏电阻的箝位电压必须小于被保护的部件或设备能承受的最大电压（即安全电压）。
1.3 瞬态电压抑制器TVS
瞬态电压抑制器（TVS）是一种二极管形式的高效能保护器件。
当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
瞬态电压抑制二极管（TVS）广泛应用在半导体及敏感的电子零件过电压、ESD保护上，主要包括：消费类产品、工业产品、通讯、电脑、汽车、电源供应品、信号线路保护及军事、航天航空导航系统及控制系统上。
最大箝位电压VC不可大于被保护设备最大的安全电压，以及反向工作电压（反向断态电压）须大于线路正常工作电压，是使用TVS管时必须注意的问题，另外，交流电压只能用双向TVS。
TVS管的选用应注意以下几点：
•确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。
• TVS额定反向关断VWM应大于或等于被保护电路的最大工作电压。
若选用的VWM太低，器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。
串行连接分电压，并行连接分电流。
• TVS的最大箝位电压VC应小于被保护电路的损坏电压。
•在规定的脉冲持续时间内，TVS的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。
在确定了最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。
•对于数据接口电路的保护，还必须注意选取具有合适电容C的TVS器件。
•根据用途选用TVS的极性及封装结构。
交流电路选用双极性TVS较为合理；多线保护选用TVS阵列更为有利。
•温度考虑。
瞬态电压抑制器可以在－55~+150℃之间工作。
如果需要TVS在一个变化的温度工作，由于其反向漏电流IR是随增加而增大；功耗随 TVS结温增加而下降，从+25℃到+175℃，大约线性下降50％雨击穿电压VBR随温度的增加按一定的系数增加。
因此，必须查阅有关产品资料，考虑温度变化对其特性的影响。
1.4 陶瓷气体放电管
陶瓷气体放电管属于开关组件，用于电源防雷器共模电路中将雷电流泄放入地，也可用在差模电路中与压敏电阻串联而阻断其漏电流。
在信号防雷器中常用于第一级泄放浪涌电流，由于其反应速度慢，还要用第二级作限压保护。
在选择陶瓷气体放电管时应注意：
•陶瓷气体放电管不能直接用在电源上做差模保护；
•击穿电压要大于线路上最大信号电频电压；
•耐电流不能小于线路上可能出现的最大异常电流；
•还有脉冲击穿电压须小于被保护线路电压。
2 过流保护器件的选型
过流保护器件主要有一次性熔断器、自恢复熔断器、熔断电阻和断路器等，其中，最重要的过流保护器件是熔断器，也叫保险丝。
它一般串联在电路中，要求其电阻要小（功耗小），当电路正常工作时，它只相当于一根导线，能够长时间稳定的导通电路；由于电源或外部干扰而发生电流波动时，也应能承受一定范围的过载；只有当电路中出现较大的过载电流(故障或短路)时，熔断器才会动作，通过断开电流来保护电路的安全，以避免产品烧毁的危险。
在熔断器分断电路的过程中，由于电路电压的存在，在熔体断开的瞬间会发生电弧，高质量的熔断器应该尽量避免这种飞弧；在分断电路后，熔断器应能耐受加在两端的电路电压。
熔断器受脉冲损伤会逐步降低承受脉冲的能力，选用时需要考虑必要的安全余量；这个安全余量是指熔断器的总熔断(动作)时间，它是预飞弧时间和飞弧时间之和。
所以在选择的时候需要留意它的熔断特性和额定电流这个基本条件；另外安装时要考虑熔断器周边的环境，熔断器只有达到本身的熔化热能值的时候才会熔断，如果是在环境较冷的状况下，它的熔断时间会变化，这是使用时必须留意的。
总的来说，保险丝的选型应注意以下十个要素：
•额定电流；
•额定电压；
•环境温度；
•电压降 / 冷电阻；
•熔断特性: 过载能力，时间 / 电流特性；
•分断能力；
•熔化热能值；
•耐久性（寿命）；
•结构特征：外形 / 尺寸，安装形式；
•安全认证
结合以上的十个保险丝选用注意要素，保险丝的选用可根据下图所示的流程来进行。
3 过温保护器件的选型
过温保护器件主要有热敏电阻、温度开关和温度熔断器等。
在电源设计中经常使用NTC热敏电阻型浪涌抑制器作过温保护，因为其抑制浪涌电流的能力与普通电阻相当，但在电阻上的功耗则可降低几十到上百倍。
NTC热敏电阻，即负温度系数热敏电阻，其特性是电阻值随着温度的升高而呈非线性的下降。
NTC热敏电阻的选型要考虑以下几个要点：
1）最大额定电压和滤波电容值
滤波电容的大小决定了应该选用多大尺寸的NTC。
对于某个尺寸的NTC热敏电阻来说，允许接入的滤波电容的大小是有严格要求的，这个值也与最大额定电压有关。
在电源应用中，开机浪涌是因为电容充电产生的，因此通常用给定电压值下的允许接入的电容量来评估NTC热敏电阻承受浪涌电流的能力。
简单来说，就是输入电压越大，允许接入的最大电容值就越小，反之亦然。
NTC热敏电阻产品的规范一般定义了在220Vac下允许接入的最大电容值。
2）产品允许的最大启动电流值和长期加载在NTC热敏电阻上的工作电流
电子产品允许的最大启动电流值决定了NTC热敏电阻的阻值。
产品正常工作时，长期加载在NTC热敏电阻上的电流应不大于规格书规定的电流。
