电气元件参数计算及选择

保险丝知识介绍及选型计算保险丝是一种用于保护电路免受过载电流和短路电流影响的安全元件。

它由导电材料制成，通常为铝或铜。

保险丝被广泛应用于家庭、工商业电路以及汽车电气系统等领域。

保险丝的作用是通过熔断来阻断过载或短路电流，以保护电路中的其他元件免受损坏。

当电流超过保险丝所额定的电流值时，保险丝会受热并最终熔断，从而切断电流。

这样可以防止电路过载导致的电器设备损坏、火灾等安全风险。

在选择适合的保险丝时，需要考虑以下几个因素：1.电流额定值：保险丝应具有足够的电流额定值，以应对电路中的正常工作电流。

电流额定值通常根据电路设计要求或设备的额定电流来确定。

2.熔断时间：保险丝的熔断时间是指保险丝在过载或短路情况下达到熔断状态所需要的时间。

熔断时间应足够短，以确保及时切断电流，避免损坏电气设备或引发火灾。

3.熔断特性：保险丝的熔断特性通常分为快速熔断和延时熔断两种。

快速熔断保险丝可以快速响应电路中的过载或短路情况，而延时熔断保险丝允许电路中的瞬时过载电流通过一段时间。

选择适合的熔断特性取决于电路的需求和对系统的保护要求。

4.电压额定值：保险丝的电压额定值应大于或等于电路或设备的额定电压，以确保它能够安全工作。

5.安装方式：根据具体的应用情况，保险丝可以分为表面贴装型和插入式两种。

表面贴装型适用于PCB板上的自动化设备，而插入式适用于电路板上的手动或半自动生产设备。

在实际选择保险丝时，可以根据下面的公式进行计算：保险丝额定电流>=装置或电路额定电流*安全系数安全系数一般取1.25-1.5，具体取值要根据具体的应用环境和需求来决定。

例如，一些电路的额定电流为10A，安全系数取1.5，则所需的保险丝额定电流为10A*1.5=15A。

在选择保险丝时，应选择额定电流大于或等于15A的保险丝。

总之，保险丝对电路的保护至关重要，正确选择和使用保险丝可以提高电路的安全性和可靠性。

在选择保险丝时，应根据具体电路的需求和环境条件来确定保险丝的电流额定值、熔断特性、安装方式等参数。

低压系统短路电流计算与断路器选择低压系统短路电流计算是电气设计中的一项重要组成部分，计算数据量大，过程繁琐，设计人员大多以经验估算，常常影响设计质量，甚至埋下安全隐患。

本文拟在通过对低压短路电流的计算简述以与实例介绍，说明低压断路器的选择与校验方法。

在设计中，短路电流计算与断路器选择的步骤如下：①简单估算低压短路电流；②确定配电中心馈出电缆满足热稳定的最小截面；③选择合适的低压断路器；④合理选择整定值，校验灵敏度与选择性。

1.低压短路电流估算1.1短路电流的计算用途短路电流的计算用途主要有以下几点：①校验保护电器的整定值，如断路器、熔断器的分断能力应大于安装处最大预期短路电流。

②确定保护电器的整定值，使其在短路电流对开关电器与线路器材造成破坏之前切断故障电路。

③校验开关电器与线路器材的动热稳定是否满足规X和实际运行的要求。

1.2短路电流的计算特点短路电流计算的特点：①用户变压器容量远小于系统容量，短路电流周期分量不衰减。

②计入短路各元件有效电阻，但不计入元件与设备的接触电阻和电抗。

③因线路电阻较大，不考虑短路电流非周期分量的影响。

④变压器接线方式按D、yn11考虑。

1.3短路电流的计算方法短路电流计算的方法：式中 I k——三相短路电流或单相短路电流kA；Z k——短路回路总阻抗mΩ（包括系统阻抗、变压器阻抗、母线阻抗与电缆阻抗等，其中阻抗还包括电阻、电抗、相保电阻、相保电抗）U——电压V（用于三相短路电流时取230，用于单相短路电流时取220）1.4短路电流的计算示例下面通过X例来叙述低压短路电流的计算过程。

分析结论①系统容量一般为固定值，变压器出口短路电流取决于变压器容量与阻抗电压百分数。

变压器容量越大，短路电流也越大。

②设备端的短路电流取决于电缆的阻抗，即截面大小，截面越大，短路电流也越大。

2.配电中心馈出电缆的最小截面断路器应该在短路电流对电缆与元器件产生的热效应与机械力危害之前分断短路回路。

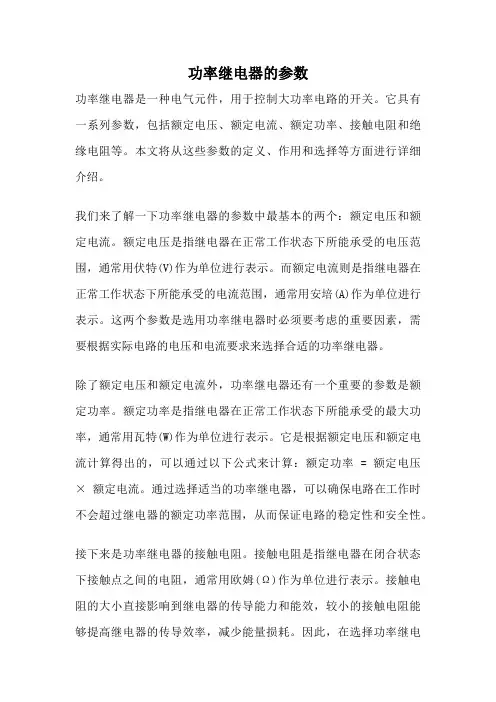

功率继电器的参数功率继电器是一种电气元件，用于控制大功率电路的开关。

它具有一系列参数，包括额定电压、额定电流、额定功率、接触电阻和绝缘电阻等。

本文将从这些参数的定义、作用和选择等方面进行详细介绍。

我们来了解一下功率继电器的参数中最基本的两个：额定电压和额定电流。

额定电压是指继电器在正常工作状态下所能承受的电压范围，通常用伏特(V)作为单位进行表示。

而额定电流则是指继电器在正常工作状态下所能承受的电流范围，通常用安培(A)作为单位进行表示。

这两个参数是选用功率继电器时必须要考虑的重要因素，需要根据实际电路的电压和电流要求来选择合适的功率继电器。

除了额定电压和额定电流外，功率继电器还有一个重要的参数是额定功率。

额定功率是指继电器在正常工作状态下所能承受的最大功率，通常用瓦特(W)作为单位进行表示。

它是根据额定电压和额定电流计算得出的，可以通过以下公式来计算：额定功率 = 额定电压× 额定电流。

通过选择适当的功率继电器，可以确保电路在工作时不会超过继电器的额定功率范围，从而保证电路的稳定性和安全性。

接下来是功率继电器的接触电阻。

接触电阻是指继电器在闭合状态下接触点之间的电阻，通常用欧姆(Ω)作为单位进行表示。

接触电阻的大小直接影响到继电器的传导能力和能效，较小的接触电阻能够提高继电器的传导效率，减少能量损耗。

因此，在选择功率继电器时，要根据实际需要选择接触电阻较小的继电器，以提高电路的传导效率。

绝缘电阻是功率继电器的另一个重要参数。

绝缘电阻是指继电器在断开状态下绝缘材料之间的电阻，通常用兆欧姆(MΩ)作为单位进行表示。

绝缘电阻的大小直接影响到继电器的绝缘性能，较大的绝缘电阻能够有效地防止继电器在高电压下发生漏电现象，保证电路的安全性。

因此，在选择功率继电器时，要选择具有较高绝缘电阻的继电器，以提高电路的绝缘性能。

除了上述参数外，还有一些其他的参数也需要考虑，例如工作温度范围、机械寿命和响应时间等。

第二章电网元件的等值电路和参数计算2-1 架空输电线路的参数2.1.0 概述•电阻：反映线路有功功率损失；•电感：反映载流导线产生磁场效应；•电导：反映泄漏电流及空气游离产生的有功损失；•电容：反映带电导线周围电场效应。

2.1.3 架空输电线路的电导在一般的电力系统计算中可忽略电晕损耗，即认为。

这是由于在设计时，通常按照避免电晕损耗的条件来选择导线的半径。

0g ≈2-2 架空输电线的等值电路2.2.0 概述电力线路按长度可分为：–短线路——L<100km的架空线或不长的电缆；–中长线路——L<100~300km的架空线或L<100km的电缆；–长线路——L>300km的架空线或L>100km的电缆；2.2.2 中长架空线路的等值电路电压在110~330kV的中长线路，电纳的影响不能忽略，等值电路一般有两种表示方法：П型和T型。

Note:П型和T型相互间不等值，不能用Δ—Y 变换。

2-3 变压器的等值电路和参数2.3.1 双绕组变压器等值电路将励磁支路移至电源测：由短路试验得到：由空载试验得到：%S S P V ∆短路损耗：短路电压：00%P I ∆空载损耗：空载电流：T T R X ⇒⇒T TG B ⇒⇒2.3.2 双绕组变压器的短路试验短路实验：将变压器的一绕组短路，另一绕组加电压，使短路绕组中的电流达到额定值，测绕组上的有功损耗ΔP S及短路电压ΔV S%。

2.3.2 双绕组变压器的空载试验空载实验：将变压器一绕组开路，另一绕组加上额定电压，测绕组中的空载损耗ΔP0和空载电流ΔI0%。

2.3.3三绕组变压器等值电路将励磁支路移至电源测：由短路试验得到：由空载试验得到：(12)(23)(13)(12)(23)(13)%%%S S S S S S P P P V V V −−−−−−∆∆∆短路损耗：、、短路电压：、、00%P I ∆空载损耗：空载电流：%Si Si P V ⇒∆⇒Ti Ti R X ⇒⇒13i =∼TTG B ⇒⇒2.3.3 三绕组变压器短路试验短路实验：将三绕组变压器任一绕组(如j)短路,在另一绕组) ，使短路绕组j中电流达其额定电(如i)加电压(Ui流(I)，测i,j绕组间的短路损耗(∆P S(i-j))和短路jN电压降(ΔV S(i-j)%)。

高压开关板中的电气元件选型和参数计算随着电力系统的不断发展和改进，高压开关板在电力传输和配电系统中起着至关重要的作用。

高压开关板中的电气元件选型和参数计算是确保开关板性能和可靠性的关键步骤。

本文将介绍高压开关板中常见的电气元件，并详细阐述它们的选型原则和参数计算方法。

高压开关板通常包括断路器、电容器、断路器电磁铁、电流互感器、电压互感器等电气元件。

这些电气元件在高压开关板中有着各自的功能和作用。

在选型过程中，我们需要考虑元件的负载能力、耐久性、环境适应性等重要因素。

首先，我们来看一下断路器的选型和参数计算。

断路器是高压开关板中常见的关键元件，用于开关和分断高压电流。

断路器的带电分断能力、过电压抗力等指标是选型的重要参数。

通常，我们需要根据电力系统的负载和短路电流水平来计算断路器的参数。

断路器的额定电流应根据负载和短路电流来确定。

负载电流是指断路器在正常使用情况下所承载的电流量，而短路电流是指断路器能够忍受的短时过电流。

根据电力系统的负载特性和短路电流计算公式，可以确定适合的额定电流值。

另外，断路器的过电压抗力也需要考虑。

过电压是指电力系统中出现的电流或电压突变，可能对断路器造成损害。

因此，我们需要计算电力系统中可能出现的过电压，并根据断路器的额定电压和过电压抗力指标，选取适合的断路器。

接下来，我们来看一下电容器的选型和参数计算。

电容器是高压开关板中常用的元件，用于补偿电力系统的无功功率。

选型时，我们需要根据系统的功率因数和负载类型来确定电容器的容量。

电容器的容量可以根据功率因数的计算公式来确定。

根据系统中所需要的无功功率补偿量和功率因数的定义，可以计算出电容器的容量。

通常，我们需要确保电容器的容量与系统所需的补偿量相匹配，以提供稳定的无功功率补偿效果。

此外，断路器电磁铁的选型和参数计算也是关键的一步。

断路器电磁铁用于控制断路器的开合操作，保证断开和闭合的可靠性。

选型时，我们需要考虑电流电压特性、电磁力和电磁功率等因素。

电气元件参数计算及选择引言电气元件是电路中至关重要的组成部分，电路的性能和稳定性都直接受到电气元件的参数选择和计算的影响。

本文将重点介绍电气元件参数的计算方法和常见的选择标准，以帮助工程师们正确选择和使用电气元件，提高电路的性能和可靠性。

电阻器参数计算和选择电阻值的计算电阻器的颜色代码电阻器通常使用颜色代码来表示其电阻值。

颜色代码由4个带有不同颜色的环组成，每个环代表一个数字。

通过查阅颜色代码表，我们可以将颜色转化为对应的数字，然后计算出电阻器的电阻值。

电阻值的计算公式电阻值的计算公式为：R = R1 * R2 / (R1 + R2)，其中R1和R2分别为两个并联的电阻。

电阻器的功率计算在选择电阻器时，还需要考虑其功率承载能力。

一般来说，功率较大的电阻器可以承载较高的功率，但也会较大且较贵。

功率的计算公式为：P= I^2 * R，其中P为功率，I为通过电阻器的电流，R为电阻值。

电阻器的温度系数电阻器的电阻值会随着温度的变化而变化，这就是温度系数。

温度系数可通过查阅电阻器的数据手册获取，通常以ppm/℃表示。

当温度上升时，电阻器的电阻值会发生变化，这需要在电路设计中进行补偿或选择温度系数较小的电阻器。

电容器参数计算和选择电容值的计算电容器的容量表示电容器的容量通常以法拉(F)为单位，但在电路设计中，我们常使用更小的单位，如微法(F)、纳法(F)等。

计算电容值的公式为：C = Q / V，其中C为电容值，Q为电容器的电荷量，V为电容器的电压。

电容器的标准值系列电容器的标准值系列是指按照国际电工委员会推荐的一系列电容值，以符合工程实际需求。

常用的标准值系列有E12、E24、E96等。

选择合适的标准值系列可以简化电容器的选择和采购工作。

电容器的介质选择根据电容器的介质不同，其性能和适用场景也有所差异。

常见的电容器介质有铝电解电容器、陶瓷电容器、聚酯电容器等。

在选择电容器时，需要根据电路的要求，考虑介质的电容稳定性、频率特性、工作温度范围等因素。

电气设计元器件如何选型等主回路器件，主要考虑的参数是电流，过载倍数。

电气控制柜元器件总空开大小的选择：①元器件总空开的额定电压≥线路的额定电压；②元器件总空开额定电流≥各个支路的计算负载电流；③元器件总空开的极限通断能力≥线路中最大的短路电流。

④线路末端单相对地短路电流≥1.25倍总空开瞬时(或短延时)脱扣整定电流。

⑤脱扣器的额定电流≥线路的计算电流。

⑥欠电压脱扣器的额定电压=线路的额定电压。

断路器作为上下级保护时，其动作应有选择性，上下级间应相互配合，并注意如下问题：1）断路器的上下级动作为选择性时，应注意电流脱扣器整定值与时间配合，通常上级断路器的过载长延时和短路短延时的整定电流，宜不小于下级断路器整定值的1.3倍，以保证上下级之间的动作选择性。

一般情况下第一级断路器（如变压器低压侧进线）宜选用过载长延时、短路短延时（0～0.5s延时可调）保护特性，不设短路瞬时脱扣器。

第二级断路器宜选用过载长延时、短路短延时、短路瞬时及接地故障保护等。

母联断路器宜设过载长延时、短路短延时保护。

第一级和第二级短路延时，应有一个级差时间，宜不小于0.2 s。

2）当上一级为选择型断路器，下一级为非选择型断路器时，上级断路器的短路短延时脱扣器整定电流，应不小于下级断路器短路瞬时脱扣器整定电流的1.3倍；上级断路器瞬时脱扣器整定电流，应大于下级断路器出线端单相短路电流的1.2倍。

3）当上下级都为非选择型断路器时，应加大上下级断路器的脱扣器整定电流值的级差。

上级断路器长延时脱扣器整定电流宜不小于下级断路器长延时脱扣器整定电流2倍；上级断路器的瞬时脱扣器整定电流应不小于下级断路器瞬时脱扣器整定电流的1.4倍。

4）当下级断路器出口端短路电流大于上级断路器的瞬时脱扣器整定电流时，下级断路器宜选用限流型断路器，以保证选择性的要求。

5）上下级断路器距离很近时，出线端预期短路电流差别很小时，则上级断路器宜选用带有短延时脱扣器，使之延时动作，以保证有选择配合。

电气主要计算公式电气工程是关于电能的应用和控制的学科，其中涉及了大量的计算公式。

这些公式是电气工程师进行设计和分析时的基础，能够帮助他们解决各种问题。

本文将介绍一些电气工程中常用的计算公式，包括电流、电压、功率、电阻、电感和电容等方面的公式。

一、电流计算公式电流是电荷在单位时间内通过导体的数量，通常用安培（A）表示。

在直流电路中，电流的计算公式为I=V/R，其中V表示电压，R表示电阻。

这个公式告诉我们，电流的大小与电压成正比，与电阻成反比。

二、电压计算公式电压是电能的一种表现形式，通常用伏特（V）表示。

在电路中，电压可以通过不同元件间的电势差来计算。

在串联电路中，总电压等于各个电阻上的电压之和；在并联电路中，总电压相等于各个电阻上的电压相等。

这些关系可以用公式V=IR来表示，其中I表示电流，R表示电阻。

三、功率计算公式功率是用来衡量电路中能量转化速率的物理量，通常用瓦特（W）表示。

在直流电路中，功率的计算公式为P=VI，其中V表示电压，I表示电流。

这个公式告诉我们，功率的大小与电压和电流的乘积成正比。

四、电阻计算公式电阻是电流受阻碍的程度，通常用欧姆（Ω）表示。

在电路中，电阻可以通过电压和电流来计算。

根据欧姆定律，电阻的计算公式为R=V/I，其中V表示电压，I表示电流。

这个公式告诉我们，电阻的大小与电压和电流的比值成正比。

五、电感计算公式电感是电流变化引起的磁场变化产生的电动势，通常用亨利（H）表示。

在电路中，电感可以通过电感线圈的参数来计算。

电感的计算公式为L=NΦ/I，其中N表示匝数，Φ表示磁通量，I表示电流。

这个公式告诉我们，电感的大小与匝数、磁通量和电流的比值成正比。

六、电容计算公式电容是电荷在电场中储存的能力，通常用法拉（F）表示。

在电路中，电容可以通过电容器的参数来计算。

电容的计算公式为C=Q/V，其中Q表示电荷，V表示电压。

这个公式告诉我们，电容的大小与电荷和电压的比值成正比。

总结：本文介绍了电气工程中常用的计算公式，包括电流、电压、功率、电阻、电感和电容等方面的公式。

电气设计常用数据电气设计常用数据是电气工程师在设计电气系统时所需的一组数据，这些数据包括电气元件的性能参数、电源参数、电气负载参数等，为电气系统的设计和优化提供了基础数据。

一、电源参数电源参数是电气设计中的基本参数，包括电压、频率、相数、电流容量等。

其中，电压是指电源提供的电压值，直流电源的电压以V为单位，交流电源的电压以Vrms为单位。

频率是指电源输出的电信号的频率，一般为50Hz或60Hz。

相数是指电源的输出信号有几个相，单相电源只有一个相，三相电源有三个相。

电流容量是指电源可提供的最大电流，一般以A为单位。

这些电源参数决定了电气系统的整体稳定性。

二、电气负载参数电气负载参数是指电气元件接在电源上后，电气负载表现出的性能参数，包括电阻、电感、电容等。

这些参数在设计电路时都是必需的，因为它们对电气系统的响应、电路稳定性影响显著。

由于不同种类的电气负载特性各不相同，所以不同负载的参数设计也有所区别。

例如，设计阻性负载时只需确定电阻值即可，而设计容性负载时需要计算电容的容值、阻抗等参数。

三、电气元件参数电气元件是指电路中的基本元素，包括电阻器、电容器、电感器、二极管、晶体管等等。

电气元件的性能参数是指电气元件特性曲线表现出的参数，如电阻、电容、电感、反向电压等。

电气元件参数的不同设定可以使电路产生不同的特性和效果。

在实际电气设计中，往往需要根据电路需要来选择、设计合适的电气元件来保证电路的可靠性和性能。

四、电力设备参数电力设备参数是指为了满足特定的电气需求，需要选择和配置的电力设备的参数，主要包括变压器、发电机、传动机械和开关设备等。

变压器的参数包括额定功率、额定电压、变比、短路阻抗等；发电机的参数包括额定功率、额定电压、额定功率因数、转速等；传动机械的参数包括传动功率、传动比、传动效率等；开关设备的参数包括额定电压、额定电流、短路开断电流等。

这些参数的选择和配置都要根据电气系统的规划和负载需求来进行。

电气常用计算公式1.电阻（R）计算公式：-串联电阻的计算公式：R=R1+R2+R3+...-并联电阻的计算公式：1/R=1/R1+1/R2+1/R3+...2.电流（I）计算公式：-线路电流计算公式：I=V/R- 三相电流计算公式：I = P / (√3 × V × Cosθ)-电流的功率计算公式：P=I×V3.电压（V）计算公式：-电路电压计算公式：V=I×R-电路电压降计算公式：V=I×R4.电功率（P）计算公式：-电功率计算公式：P=V×I- 有功功率计算公式：P = V × I × Cosθ- 无功功率计算公式：P = V × I × Sinθ5.相电压与线电压的关系：- 三相系统中，相电压与线电压的关系为：V(line) = √3 × V(phase)6.电容（C）计算公式：-电容器容量计算公式：C=Q/V-电容器能量计算公式：E=1/2×C×V^27.电感（L）计算公式：-电感器能量计算公式：E=1/2×L×I^28.电磁感应定律：- 法拉第电磁感应定律：E = -dΦ / dt9.电阻功率计算公式：- 电 resistor 功率计算公式：P = I^2 × R10.电阻温度系数：-电阻温度系数计算公式：Rn=Ro×(1+α×(Tn-To))以上是一些常用的电气计算公式，这些公式能够帮助工程师在电气工程中解决问题，计算电路参数和设计电路。

但需要注意的是，每个公式的使用都需要根据具体情况和实际电路来调整参数和公式的适用性。

很全的开关电源各个元器件--计算/选型开关电源元器件选型—保险丝第一个安规元件—保险管1作用：安全防护。

在电源出现异常时，为了保护核心器件不受到损坏。

2技术参数：额定电压V、额定电流I、熔断时间I^2RT。

3分类：快断、慢断、常规1、0.6为不带功率因数校正的功率因数估值2、Po输出功率3、η 效率（设计的评估值）4、Vinmin 最小的输入电压5、2为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍。

6、0.98 PF值开关电源元器件选型—热敏电阻NTC的作用NTC是以氧化锰等为主要原料制造的精细半导体电子陶瓷元件。

电阻值随温度的变化呈现非线性变化，电阻值随温度升高而降低。

利用这一特性，在电路的输入端串联一个负温度系数热敏电阻增加线路的阻抗，这样就可以有效的抑制开机时产生的浪涌电压形成的浪涌电流。

当电路进入稳态工作时，由于线路中持续工作电流引起的NTC发热，使得电阻器的电阻值变得很小，对线路造成的影响可以完全忽略。

NTC的选择公式对上面的公式解释如下：1. Rt 是热敏电阻在T1温度下的阻值；2. Rn是热敏电阻在Tn常温下的标称阻值；3. B是材质参数；(常用范围2000K~6000K)4. exp是以自然数e 为底的指数（e =2.{{71828:0}} ）；5. 这里T1和Tn指的是K度即开尔文温度，K度=273.15(绝对温度)+摄氏度. 开关电源元器件选型—压敏电阻压敏电阻的作用1、压敏电阻是一种限压型保护器件。

利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

2、主要作用：过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等。

3、主要参数有：压敏电压、通流容量、结电容、响应时间等。

4、压敏电阻的响应时间为ns级，比空气放电管快，比TVS管（瞬间抑制二极管）稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。
