连接硬件：近端：RS232串口线远端：直连网线1.1系统调试监控协议采用“三元达通讯直放站监控系统1.0.5上位机软件”调试, 现通常使用软件“Monitor80除联通模拟直放站外都可用”调试设备。
近端采用网线（以下介绍为网线连接）或RS-232串口线进行本地连接，远端通过网线进行本地连接，近端可控制远端除初始化项目外的其它所有操作。
1.1.1近端监控软件操作1.1.1.1打开软件双击图标，打开软件。
弹出用户登入框：输入用户帐号（Admin），密码（syd），点击确定。
弹出主页面：在站点信息栏任意位置右击鼠标。
选择新增站点：在弹出的新增直放站对话框内填入站点参数：完成后点击确定（子机个数依实际情况填写）。
在站点信息栏内选中新建的站点，右击鼠标，选择连接站点。
在弹出的通讯连接对话框内填入通讯参数，完成后点击确定。
如果找不到相应的通讯口，则可以在配置数据——数据选项中加入相应的com口，点击保存即可。
1.1.1.3监控板初始化在主界面点击右键，选择监控板初始化点击查询，（此时站点编号为上位机随机安排，不是实际设备的站点编号，因此首先得用查询功能将正确的站点编号查询回来），或者将设备直放站变化改为00000000，站点编号00，直接点击设置：1.1.1.4读监控列表在主界面右击鼠标，选择读监控量列表。
点击查询按钮，上位机会发送大概4条短信进行查询列表，此时不能关闭列表框。
待进度完成后，点击关闭按钮即可，此时操作区就出现了相应的监控量。
（注：点击清空按钮则会将操作区内显示的监控量清除。
其中已存在的监控参量是表示操作区显示的所有监控，不存在的监控参量则表示数据库中有而操作区没有的。
）查看短信发送情况，可以按快捷键F2，选择相应的通讯方式查看，如下图：当“未发送信息显示区”内的短信为空时，表示已完成发送。
1.1.1.5 查询监控量信息监控量列表分为： 状态信息：告警量；参数信息：设备参数信息、查询号码、上报号码等；基本信息：工作信道、门限阈值、上行衰减值、下行衰减值、输入值、输出值等。
GZFT800-III数字集群光纤传输直放站使用说明机密级别：绝密机密内部文件部门：武汉虹信通信技术有限责任公司网络技术事业部拟制：年月日审核：年月日中试：年月日标准化：年月日批准：年月日GZFT800-III数字集群光纤传输直放站使用说明2008年1月武汉邮电科学研究院 武汉虹信通信技术有限责任公司版权声明武汉虹信通信技术有限责任公司对本手册保留一切权利。
本手册受到著作权法的保护，未经武汉虹信通信技术有限责任公司的书面许可，任何单位和个人不得以任何方式对本手册的全部或任何部分（包括电子版本）进行复制、影印、删减、编译为机读格式。
版权所有，侵权必究。
说明本手册介绍了武汉邮电科学研究院（WRI）武汉虹信通信技术有限责任公司生产的GZFT800-IIIA和GZFT800-IIIB直放机的安装、使用和维护方法。
使用GZFT800-IIIA和GZFT800-IIIB直放机设备的用户，在安装、使用该设备之前，请认真阅读本手册。
我们已经对本手册进行了严格仔细的校对，但我们不能保证本手册完全没有错误和疏漏。
武汉虹信通信技术有限责任公司有对本手册的内容随时进行改进或修改的权利，若有更改，恕不另外通知。
欢迎对本手册提出修改意见。
本手册适用于数字集群移动通信系统下行工作频段：851MHz～866MHz。
上行工作频段：806MHz～821MHz。
第一章概述集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
CCIR称之为Trunking System(中继系统)，为与无线中继的中继系统区别，自1987年以来，更多译者将其翻译成集群系统。
追溯到它的产生，集群的概念确实是从有线电话通信中的“中继”概念而来。
1908年，E．C．Mo1ina发表的“中继”曲线的概念等级，证明了一群用户的若干中继线路的概率可以大大提高中继线的利用率。
“集群”这一概念应用于无线电通信系统，把信道视为中继。
“集群”的概念，还可从另一角度来认识，即与机电式(纵横制式)交换机类比，把有线的中继视为无线信道，把交换机的标志器视为集群系统的控制器，当中继为全利用度时，就可认为是集群的信道。
直放站的指标调试及整体测试直放站由于其投资少，构造简单、安装方便等特点，被广泛应用于一些弱信号区域或信号盲区，已成为无线网络优化的一个重要选择。
这里介绍了直放站的工作原理，然后详细地分析了直放站的各项调试指标，最后还讨论了直放站安装完成后衡量其工作性能必需测量的4项整体指标。
随着挪动通信用户数量的急剧增长，挪动用户对蜂窝挪动通信系统的覆盖范围和信号质量要求也越来越高，挪动通信直放站以其有效性和经济性得到广泛应用。
与基站相比，直放站由于其投资较少、构造简单、安装方便灵敏等优点，广泛应用于一些弱信号区域或盲区，如电梯、地下车库、宾馆、山上风景区、地铁、隧道等场所，并能有效地改善这些地区的通信质量。
目前，直放站已经成为无线网络优化的一种重要手段和延伸网络覆盖间隔的一个优选方案。
直放站的设计与安装是否合理，对其各项指标的测试就显得及其关键且有重要的现实意义。
1、直放站的工作原理直放站〔Repeater〕的根本功能是一个射频功率增强器，在无线通信传输过程中起到信号增强的一种无线电发射中继设备。
在挪动通信系统中，直放站位于基站与挪动台之间，中继传输两者间的双向射频信号，用来填补基站覆盖盲区或延伸覆盖区。
直放站与基站不同，没有基带处理电路，不解调无线信号，没有容量扩展，其原理框图如图1所示。
图1直放站应用原理图2、直放站的指标调试为使直放站安装符合工程设计要求，并尽可能小地减少对其它挪动网络造成干扰，就必须在直放站安装时对以下技术指标进展严风格试。
2.1根本工作频带GSM900直放站的工作频带应满足上行：890～909MHz，下行：935～954MHz。
为适应部分站点的特殊需要〔如抑制竞争对手信号或抑制干扰〕，要求宽带直放站的带宽在2～19MHz范围内可调，详细工作频带的设置按设计文件〔方案〕的要求。
2.2带内平坦度在直放站输入信号和增益保持不变的情况下，在直放站输出端测试在直放站有效工作带宽内的不同频率上最大和最小输出信号的差值〔峰峰值〕。
数字光纤直放站使用说明书(GSM)数字光纤直放站(GSM )一、产品概述 1、背景该类型直放站属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。
GSM 数字光纤直放站是为消除GSM 频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。
被广泛用于消除城市因受高楼大厦等影响而产生的室内外局部弱信号区2、特点A)、指标符合行业标准要求，系统工作稳定、效率高。
B)、模块集成化、全双工双端口设计，兼容性强。
C)、系统按IP65的防尘等级，自然散热、重量轻、安装简便。
D)、本地、远程监控均符合相关通信监控协议规范，便于工程调试和日常维护。
二、工作原理系统通过近端BS 端口耦合GSM 通信基站的下行信号，通过数字光纤近端模块将射频信号转换为光信号，远端单元将光信号还原为射频信号经功率放大后经高选择性双工器对通带外的信号进行极好的隔离，由重发天线发射至覆盖区，同时在上行链接路径中，覆盖区域内的GSM 信号以同样的工作方式由上行放大链路处理后发射到相应基站，实现通信基站和用户的无缝链接，从而达到延伸覆盖范围的目的。
1、工作原理框图见图1-1监控单元电源单元监控单元电源单元近端远端图1-12、设备主要技术指标见表1-1GSM数字光纤直放站技术指标表1-1三、工程安装1、设备组成表1-22、工程安装注意事项：A)、安装地点的勘察：大多数光纤直放站用于楼层的再分布覆盖，通常是对耦合基站的信号进行放大达到扩大基站覆盖范围，光纤直放站的重发天线应安装在基站覆盖区边界处。
由于重发天线是定向角度天线，其安装点最好选在盲区边沿。
尽量减少光纤直放站与基站重叠覆盖的区域面积，以保证对GSM系统的干扰尽可能最小。
一般在选择待覆盖点时，需要使用频谱分析仪或路测仪对基站信号强度进行监测(确保在弱信号区)，避免在基站覆盖交叉区域和基站导频切换频繁地区安装光纤直放站。

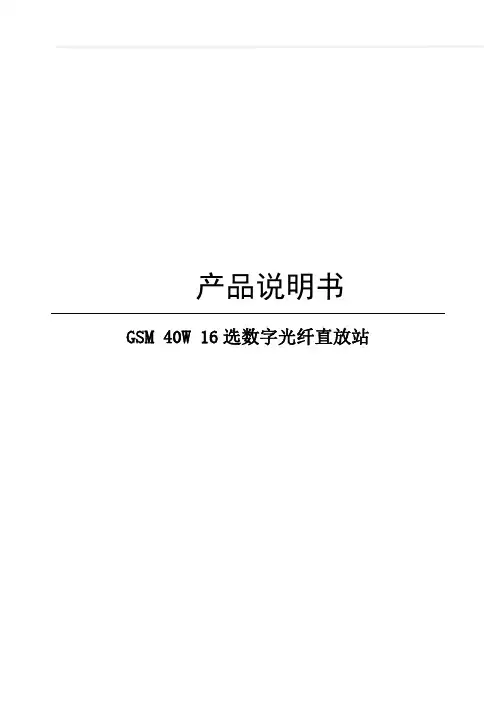

产品说明书GSM 40W 16选数字光纤直放站目录一、系统介绍 (3)1.1、系统功能 (3)1.2、应用说明 (3)二、产品介绍 (4)2.1设备简介 (4)2.2产品特点和优势 (4)三、设备原理图 (7)四、设备技术规格书 (8)五、设备安装说明 (11)5.1、光纤近、远端机 (11)5.2、设备安装 (11)1）安装环境 (11)2）设备固定 (12)3）设备接地 (13)六、软件安装使用 (13)6.1硬件要求 (13)6.2操作说明 (13)6.2.1操作准备 (13)6.3、常见联机通信的故障解决 (25)1)本地不能通信 (25)2）远程不能通信 (25)七、设备的安装与维护 (25)7.1、维护与维修注意事项 (25)7.2、紧急情况处理 (26)7.3、故障处理流程 (26)在移动通信迅速发展的今天，无论何种无线通信的覆盖区域都将产生弱信号区和盲区，而直放站(repeater)作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站可在不增加基站数量的前提下保证网络覆盖，是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
1.1、系统功能GSM数字基站拉远系统是一种GSM移动通信基站信号拉远设备。
它通过把射频信号转换到数字信号，然后传输数字化的光信号。
通过数字方式补偿MHU（Master Hub Unit）和RRU（Remote Radio Unit）之间的光损耗，更好的提高系统效率。
1.2、应用说明针对各类地区及应用场所，由于基站的密集性、用户话务量等不同，建议采用如下直放站的应用原则：城市密集区由于用户量大，基站数量较多，一般不存在大范围的信号盲区，直放站只是用于解决小范围区域的补盲以及建筑物内的信号覆盖。

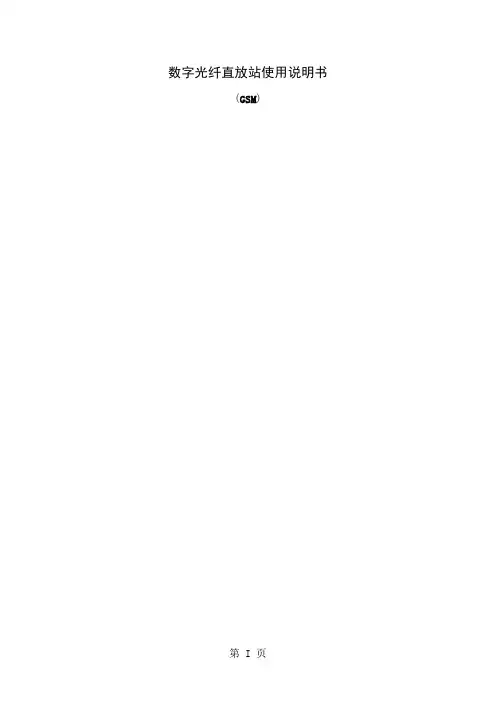

数字光纤直放站使用说明书(GSM)数字光纤直放站(GSM)一、产品概述1、背景该类型直放站属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。
GSM数字光纤直放站是为消除GSM 频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。
被广泛用于消除城市因受高楼大厦等影响而产生的室内外局部弱信号区2、特点A)、指标符合行业标准要求，系统工作稳定、效率高。
B)、模块集成化、全双工双端口设计，兼容性强。
C)、系统按IP65的防尘等级，自然散热、重量轻、安装简便。
D)、本地、远程监控均符合相关通信监控协议规范，便于工程调试和日常维护。
二、工作原理系统通过近端BS端口耦合GSM通信基站的下行信号，通过数字光纤近端模块将射频信号转换为光信号，远端单元将光信号还原为射频信号经功率放大后经高选择性双工器对通带外的信号进行极好的隔离，由重发天线发射至覆盖区，同时在上行链接路径中，覆盖区域内的GSM信号以同样的工作方式由上行放大链路处理后发射到相应基站，实现通信基站和用户的无缝链接，从而达到延伸覆盖范围的目的。
1、工作原理框图见图1-1图1-12、设备主要技术指标见表1-1GSM数字光纤直放站技术指标表1-1三、工程安装1、设备组成表1-22、工程安装注意事项：A)、安装地点的勘察：大多数光纤直放站用于楼层的再分布覆盖，通常是对耦合基站的信号进行放大达到扩大基站覆盖范围，光纤直放站的重发天线应安装在基站覆盖区边界处。
由于重发天线是定向角度天线，其安装点最好选在盲区边沿。
尽量减少光纤直放站与基站重叠覆盖的区域面积，以保证对GSM系统的干扰尽可能最小。
一般在选择待覆盖点时，需要使用频谱分析仪或路测仪对基站信号强度进行监测(确保在弱信号区)，避免在基站覆盖交叉区域和基站导频切换频繁地区安装光纤直放站。
安装地点勘察应综合考虑上述因素。
数字光纤直放站介绍数字光纤直放站是虹信公司适应市场需求研制的新型无线网络优化设备，具有以下特点：➢数字光纤直放站设备无设备噪声叠加，大大将低了噪声影响；➢具有良好的SNR信号质量，光传输影响小，设备具有较高稳定可靠；➢数字传输速率高，容量较大，投资效益高；➢具有时延调整，降低同扇区重叠覆盖难度；➢支持1×4（并）×4（串）组网，可根据需要进行一拖一或一拖多覆盖，组网灵活等特点。
数字光纤直放站应用示意图如图3所示。
其中LIM（Local Interface Module）本地接口模块，为数字光纤站近端，RRH（Remote Radio Head）远端射频模块，为数字光纤站远端。
数字光纤直放站系统主要由直放站设备（Digital Optical Repeater）和操作维护中心（OMC）两部分构成，直放站完成无线信号透明传输的功能，OMC主要完成对直放站等系统设备的监控功能。
直放站和OMC之间的远程监控信道主要利用移动通信网络的短信或数传功能，其他方式如拨号、xDSL、Ethernet等作为备选。
直放站在无OMC连接的情况下可独立运行。
数字光纤直放站采用先进的数字信号处理技术和数字信号光纤传输技术，实现多载波移动通信信号的远距离传输和大容量、大动态范围的信号覆盖。
数字光纤直放站由两种类型的设备构成，LIM（Local Interface Module，本地接口模块，简称近端）和RRH（Remote Radio Head，远端射频头，简称远端）。
数字光纤直放站的组网方式有星型结构、菊花链式结构、环型结构及混合式结构。
数字直放站主要技术指标：图1数字光纤直放站结构图重发主端口重发分集端口图2数字光纤直放站内部结构施主基站主收发天线耦合口施主基站分集接收天线耦合口RRH1RRH2RRH3RRH4EthernetUSB图3 LIM 近端接口模块结构重发端主收发天线重发端分集接收天线RRH1RRH2RRH3LIMRS232图4 RRH 远端射频头结构数字光纤直放站工作原理：• 下行：LIM 通过耦合器将来自基站主天线的移动通信下行信号馈送入双工器，经RF 模块，由下变频器将其下变频到中频信号，然后经A/D 变换器变换为数字中频信号，由数字信号处理单元将其经过数字信号处理后，按一定帧格式打包成串行数据，再经光收发器由光纤传输到RRH 。
ZHT GSM数字光纤直放站调试手册(选频)深圳泽惠通通讯技术有限公司地址：深圳市南山区登良路天安南油工业区1栋1座4C客户支持中心热线：（+86755）26433672~26433675传真：（+86755）26433676 邮编：518052网址：一.设备内部结构:近端机:远端机：二.安装说明:1.安装调试前请查点设备附件：串口调试线1根，电源线每台机一根，光模块及内部光纤跳线2*N-2（N为一套链路的设备数量）个，最新调试软件一套。
工程安装时请携带光功率计以便进行测试。
2.模块连接安装：光模块分为1550TX/1310RX（黄箭头）和1310TX/1550RX（蓝箭头）两种。
近端机模块安装顺序为：正面对设备从右到左分别为1-4号端口。
近端机安装模块均为黄色模块。
远端机模块安装顺序为：正面对设备下端光模块插座接蓝色光模块，对应上一级光路的黄色光模块；上端的光模块插座接黄色光模块，对应为下一级光路的蓝色光模块。
并联安装时：近端机依次安装1550TX/1310RX（黄箭头）光模块，并用光纤跳线分别对应安装到机器的外部link1-4光路口。
对应远端机中频板插座安装1310TX/1550RX（蓝箭头）串联安装时：远端机中频板上端插座安装1550TX/1310RX（黄箭头）光模块，下一级远端机中频板下端插座再安装1310TX/1550RX（蓝箭头）光模块，如此类推。
安装连接方式见下图：3.连接测试：设备安装完毕并联通后其面板指示灯为：近端机：LED1，2，3，4对应link1，2，3，4光路指示，链路联通时该灯亮起。
远端机：LED 1，2 分别对应上下级光路指示，链路联通时LED灯亮起。
注意：当设备连接光路LED灯不亮时请检查光路连接。
光跳线和尾纤连接时请注意法兰盘缺口与跳线安装处凸起的对应。
设备光路接收功率为>-20dBm，请安装时携带光功率计进行光路测试。
三.调试说明：当我们硬件安装进行完毕后就可以进行软件的安装调试，本设备可以在近端机调试所有远端，并且每个远端也可以单独调试，可根据工程需要灵活进行。
GSM900数字光纤直放站用户手册西瑞克斯（北京）通信设备有限公司Cylix Mobile Communication Equipment Co.,Ltd.目录第一章系统概述 ........................................................................................................... 错误!未定义书签。
1.1概述 .................................................................................................................... 错误!未定义书签。
1.2基本原理 ............................................................................................................ 错误!未定义书签。
1.3组网方式 ............................................................................................................ 错误!未定义书签。
1.4产品特点 ............................................................................................................ 错误!未定义书签。
1.5技术指标 ............................................................................................................ 错误!未定义书签。
数字无线直放站使用说明书目录•简介•产品特点•使用方法–步骤一：连接设备–步骤二：设置参数–步骤三：启动直放站•故障排除•注意事项•常见问题解答•联系方式简介数字无线直放站是一种用于增强无线信号覆盖范围和信号质量的设备。
通过放大、过滤和传输信号，它能够提供更稳定和强大的信号，为用户提供更好的通信体验。
本使用说明书将详细介绍数字无线直放站的使用方法和注意事项。
产品特点•高增益：数字无线直放站具有高增益功率放大器，可以增强信号的覆盖范围和穿透能力。
•安全性：采用先进的信号过滤和干扰抵消技术，确保用户通信的安全和可靠性。
•易安装：数字无线直放站可以通过简单的连接和设置，快速投入使用。
•多功能：支持多种无线通信标准，适用于不同的通信设备和场景。
使用方法步骤一：连接设备1.将数字无线直放站与电源适配器连接，确保设备正常供电。
2.将直放站的天线与通信设备（如手机）的天线连接，确保天线连接牢固。
步骤二：设置参数1.打开通信设备的设置界面，并进入无线网络设置选项。
2.找到“网络增强”或类似选项，选择合适的无线直放站。
3.输入直放站的密码（如果有）。
4.确认设置并保存。
步骤三：启动直放站1.按下数字无线直放站上的电源按钮，启动设备。
2.等待设备完成启动，指示灯变为稳定亮绿色。
3.现在，您可以开始使用增强的无线信号进行通信了。
故障排除在使用数字无线直放站时，可能会遇到一些故障或问题。
以下是一些常见问题的解决方法：1.信号质量较差：检查设备的天线连接是否牢固，尝试重新定位设备来获得更好的信号质量。
2.无法连接到直放站：检查设备的无线网络设置是否正确，确保密码输入正确。
3.设备无法启动：检查设备是否正常供电，尝试重新插拔电源适配器。
如果以上方法无法解决问题，请联系售后服务中心。
注意事项•请勿在湿润或潮湿的环境中使用设备，以免出现电气故障。
•请勿打开设备外壳，以免触电或损坏设备。
•请勿将设备放置在高温或受阳光直射的地方，以免造成设备损坏。
