武汉虹信数字光纤直放站简介教学提纲

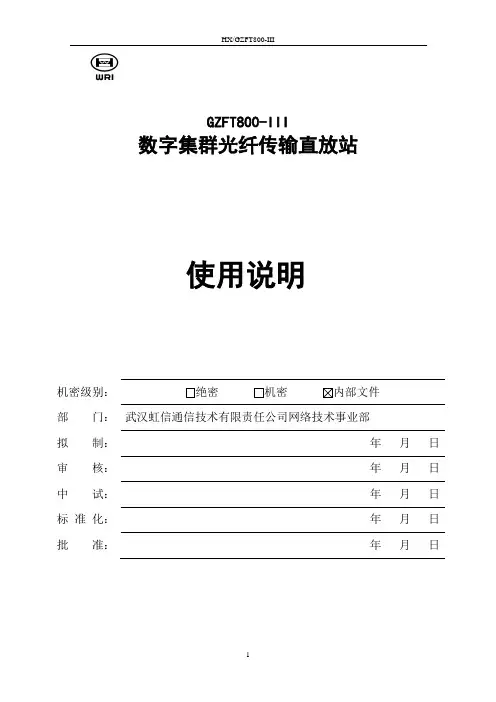

GZFT800-III数字集群光纤传输直放站使用说明机密级别：绝密机密内部文件部门：武汉虹信通信技术有限责任公司网络技术事业部拟制：年月日审核：年月日中试：年月日标准化：年月日批准：年月日GZFT800-III数字集群光纤传输直放站使用说明2008年1月武汉邮电科学研究院 武汉虹信通信技术有限责任公司版权声明武汉虹信通信技术有限责任公司对本手册保留一切权利。

本手册受到著作权法的保护，未经武汉虹信通信技术有限责任公司的书面许可，任何单位和个人不得以任何方式对本手册的全部或任何部分（包括电子版本）进行复制、影印、删减、编译为机读格式。

版权所有，侵权必究。

说明本手册介绍了武汉邮电科学研究院（WRI）武汉虹信通信技术有限责任公司生产的GZFT800-IIIA和GZFT800-IIIB直放机的安装、使用和维护方法。

使用GZFT800-IIIA和GZFT800-IIIB直放机设备的用户，在安装、使用该设备之前，请认真阅读本手册。

我们已经对本手册进行了严格仔细的校对，但我们不能保证本手册完全没有错误和疏漏。

武汉虹信通信技术有限责任公司有对本手册的内容随时进行改进或修改的权利，若有更改，恕不另外通知。

欢迎对本手册提出修改意见。

本手册适用于数字集群移动通信系统下行工作频段：851MHz～866MHz。

上行工作频段：806MHz～821MHz。

第一章概述集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。

CCIR称之为Trunking System(中继系统)，为与无线中继的中继系统区别，自1987年以来，更多译者将其翻译成集群系统。

追溯到它的产生，集群的概念确实是从有线电话通信中的“中继”概念而来。

1908年，E．C．Mo1ina发表的“中继”曲线的概念等级，证明了一群用户的若干中继线路的概率可以大大提高中继线的利用率。

“集群”这一概念应用于无线电通信系统，把信道视为中继。

“集群”的概念，还可从另一角度来认识，即与机电式(纵横制式)交换机类比，把有线的中继视为无线信道，把交换机的标志器视为集群系统的控制器，当中继为全利用度时，就可认为是集群的信道。

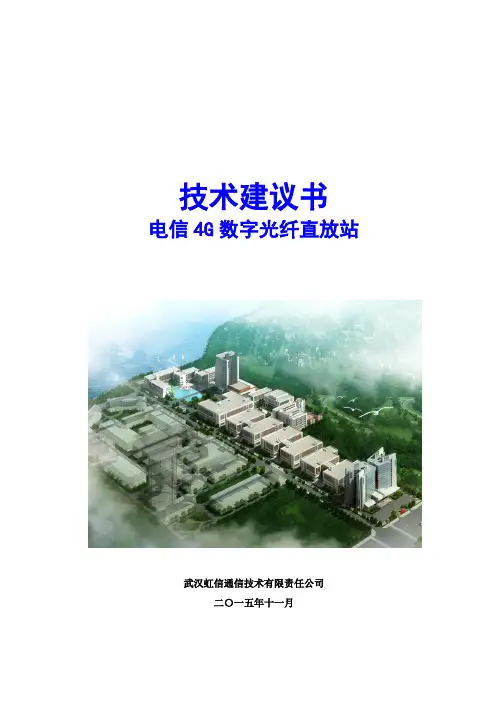

技术建议书电信4G数字光纤直放站武汉虹信通信技术有限责任公司二〇一五年十一月目录技术建议书 (2)1、直放站设备技术说明 (2)2、主要设备、元器件的生产厂家和技术指标 (20)3、操作和维护手册 (20)4、LTE-FDD数字光纤直放站的应用设计方案及注意事项 (20)附件一《数字光纤直放站操作和维护手册》 (22)技术建议书1、直放站设备技术说明1.1 设备功能特点数字射频拉远利用光纤传输信号，相对于其它类型直放站有信号稳定、通信质量好、干扰小、没有隔离度问题等优点，是高端应用的首选。

其主要特点如下。

1.完善的监控功能：可实现近端和远端一体监控，支持统一网管标准，提供短消息远程通讯方式。

2.采用软件无线电技术，将RF信号数字化，在数字域对信号进行处理，极大增强设备对信号的处理和控制能力3.采用数字光传输技术：信号不随光信号的衰减而衰减，在长距离和多路分路传输系统中保持动保持动态范围和服务质量不变，使网络设计更加灵活。

4.射频和光在传输过程中是独立的：信号传输和光传输之间没有相互影响，调试变得简单。

5.信号的分路和合路通过数字的方法实现：下行分路通过数字比特流的复制实现，上行合路通过数字和实现，数字分路合路对信号都不会有任何损耗。

6.实现信号的分集接收，改善上行信号质量，保证上下行信号更加平衡。

7.时延调整功能：消除同扇区不同远端之间重叠覆盖区域的时延色散干扰。

8.近端和远端之间具有环型、菊花链和混合组网功能。

9.采用波分复用的方式，近端设备和远端设备之间的双向信号传输共用同一根光纤，减少占用光纤资源。

10.激光器的接收灵敏度高：物理传输上可支持长达20km的光纤（注：需考虑基站系统参数优化）。

数字光器件的可靠性比模拟光器件高：减少了维护费用。

1.2 直放站设备技术指标LTE-FDD数字光纤直放站注：1.在上述干扰的情况下，直放站增益降低不得高于6dB，EVM不超过6%；2.对与信源直接耦合的直放站系统的下行链路不作要求。

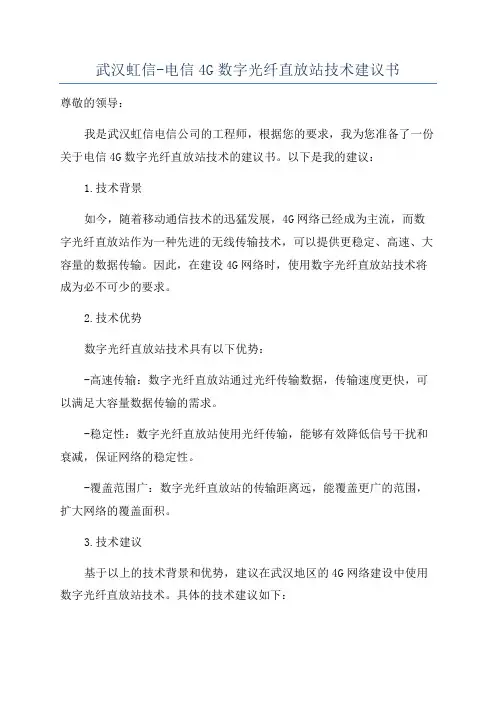

武汉虹信-电信4G数字光纤直放站技术建议书
尊敬的领导：
我是武汉虹信电信公司的工程师，根据您的要求，我为您准备了一份关于电信4G数字光纤直放站技术的建议书。

以下是我的建议：
1.技术背景
如今，随着移动通信技术的迅猛发展，4G网络已经成为主流，而数字光纤直放站作为一种先进的无线传输技术，可以提供更稳定、高速、大容量的数据传输。

因此，在建设4G网络时，使用数字光纤直放站技术将成为必不可少的要求。

2.技术优势
数字光纤直放站技术具有以下优势：
-高速传输：数字光纤直放站通过光纤传输数据，传输速度更快，可以满足大容量数据传输的需求。

-稳定性：数字光纤直放站使用光纤传输，能够有效降低信号干扰和衰减，保证网络的稳定性。

-覆盖范围广：数字光纤直放站的传输距离远，能覆盖更广的范围，扩大网络的覆盖面积。

3.技术建议
基于以上的技术背景和优势，建议在武汉地区的4G网络建设中使用数字光纤直放站技术。

具体的技术建议如下：
-建设光纤网络：在4G网络建设中，需要考虑铺设光纤网络，确保光纤信号传输的稳定性。

-选择合适的数字光纤直放站设备：根据网络需求和覆盖范围，选择合适的数字光纤直放站设备，确保能够满足网络传输要求。

-进行合理的站点规划：根据实际情况，合理规划数字光纤直放站的站点位置，确保信号覆盖范围能够满足用户需求。

4.预期效果
通过使用数字光纤直放站技术，在武汉地区的4G网络建设中，预计能够实现以下效果：
-提高数据传输速度和稳定性，提升用户体验。

-扩大网络覆盖范围，满足更多用户的通信需求。

-降低网络传输成本，提高网络运营效率。

谢谢！。

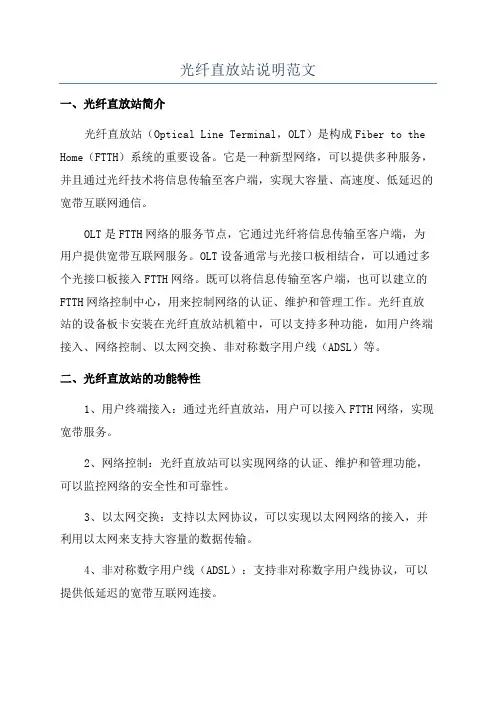

光纤直放站说明范文
一、光纤直放站简介
光纤直放站（Optical Line Terminal，OLT）是构成Fiber to the Home（FTTH）系统的重要设备。

它是一种新型网络，可以提供多种服务，并且通过光纤技术将信息传输至客户端，实现大容量、高速度、低延迟的宽带互联网通信。

OLT是FTTH网络的服务节点，它通过光纤将信息传输至客户端，为用户提供宽带互联网服务。

OLT设备通常与光接口板相结合，可以通过多个光接口板接入FTTH网络。

既可以将信息传输至客户端，也可以建立的FTTH网络控制中心，用来控制网络的认证、维护和管理工作。

光纤直放站的设备板卡安装在光纤直放站机箱中，可以支持多种功能，如用户终端接入、网络控制、以太网交换、非对称数字用户线（ADSL）等。

二、光纤直放站的功能特性
1、用户终端接入：通过光纤直放站，用户可以接入FTTH网络，实现宽带服务。

2、网络控制：光纤直放站可以实现网络的认证、维护和管理功能，可以监控网络的安全性和可靠性。

3、以太网交换：支持以太网协议，可以实现以太网网络的接入，并利用以太网来支持大容量的数据传输。

4、非对称数字用户线（ADSL）：支持非对称数字用户线协议，可以提供低延迟的宽带互联网连接。

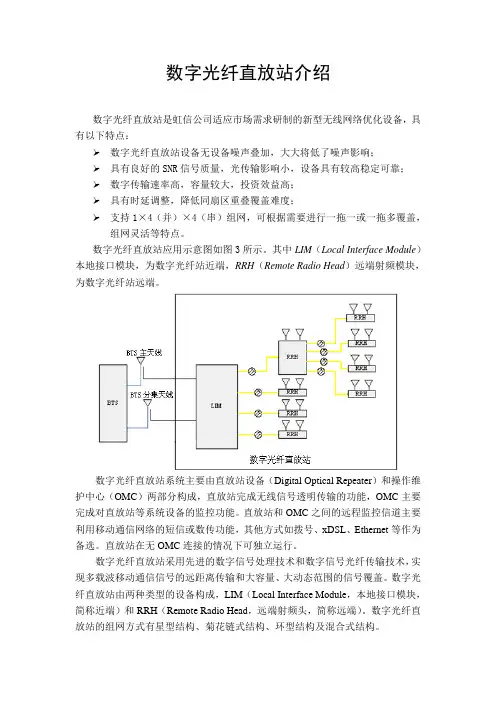

数字光纤直放站介绍数字光纤直放站是虹信公司适应市场需求研制的新型无线网络优化设备，具有以下特点：➢数字光纤直放站设备无设备噪声叠加，大大将低了噪声影响；➢具有良好的SNR信号质量，光传输影响小，设备具有较高稳定可靠；➢数字传输速率高，容量较大，投资效益高；➢具有时延调整，降低同扇区重叠覆盖难度；➢支持1×4（并）×4（串）组网，可根据需要进行一拖一或一拖多覆盖，组网灵活等特点。

数字光纤直放站应用示意图如图3所示。

其中LIM（Local Interface Module）本地接口模块，为数字光纤站近端，RRH（Remote Radio Head）远端射频模块，为数字光纤站远端。

数字光纤直放站系统主要由直放站设备（Digital Optical Repeater）和操作维护中心（OMC）两部分构成，直放站完成无线信号透明传输的功能，OMC主要完成对直放站等系统设备的监控功能。

直放站和OMC之间的远程监控信道主要利用移动通信网络的短信或数传功能，其他方式如拨号、xDSL、Ethernet等作为备选。

直放站在无OMC连接的情况下可独立运行。

数字光纤直放站采用先进的数字信号处理技术和数字信号光纤传输技术，实现多载波移动通信信号的远距离传输和大容量、大动态范围的信号覆盖。

数字光纤直放站由两种类型的设备构成，LIM（Local Interface Module，本地接口模块，简称近端）和RRH（Remote Radio Head，远端射频头，简称远端）。

数字光纤直放站的组网方式有星型结构、菊花链式结构、环型结构及混合式结构。

数字直放站主要技术指标：图1数字光纤直放站结构图重发主端口重发分集端口图2数字光纤直放站内部结构施主基站主收发天线耦合口施主基站分集接收天线耦合口RRH1RRH2RRH3RRH4EthernetUSB图3 LIM 近端接口模块结构重发端主收发天线重发端分集接收天线RRH1RRH2RRH3LIMRS232图4 RRH 远端射频头结构数字光纤直放站工作原理：• 下行：LIM 通过耦合器将来自基站主天线的移动通信下行信号馈送入双工器，经RF 模块，由下变频器将其下变频到中频信号，然后经A/D 变换器变换为数字中频信号，由数字信号处理单元将其经过数字信号处理后，按一定帧格式打包成串行数据，再经光收发器由光纤传输到RRH 。

武汉虹信-电信4G数字光纤直放站技术建议书尊敬的管理层：根据我公司的市场调研和技术研究，我们向您提出关于武汉虹信-电信4G数字光纤直放站技术建议书，旨在提升武汉虹信-电信的网络覆盖和服务质量。

1.技术概述4G数字光纤直放站是一种将光纤与微基站技术相结合的解决方案，旨在提供高速、稳定、高质量的无线网络覆盖。

该技术通过将微基站与光纤传输系统相连，实现基站信号的远距离传输，有效地解决了传统无线网络的覆盖范围和信号强度不足的问题。

2.技术优势-信号覆盖范围广：4G数字光纤直放站技术可以通过光纤将基站信号远距离传输，覆盖范围更广，不受地形和建筑物的限制。

-信号强度稳定：光纤传输信号质量稳定可靠，有效解决了基站信号受干扰和衰减的问题，提升了用户的网络连接质量。

-数据传输速度快：光纤传输速度快，可以提供更高的带宽和更快的数据传输速度，满足用户对高速互联网的需求。

3.技术应用-城市室内覆盖：4G数字光纤直放站技术可应用于大型商业综合体、写字楼、医院等室内环境中，提供高品质的无线网络服务。

-农村及偏远地区覆盖：通过光纤传输技术，可以实现农村及偏远地区的基站信号远距离传输，解决了传统无线网络覆盖不到的地方网络问题。

-特殊场所覆盖：4G数字光纤直放站技术还可用于地铁、地下商场、飞机场等需要覆盖的特殊场所，提供稳定的无线网络服务。

4.成本效益分析4G数字光纤直放站技术的部署成本主要包括光纤线路铺设和微基站设备的安装与维护。

然而，相对于传统基站的建设和维护成本，4G数字光纤直放站技术具有更低的成本。

此外，该技术的高覆盖范围和信号稳定性可以提升用户满意度并吸引更多用户加入。

5.可行性分析经过市场调研和技术验证，4G数字光纤直放站技术已经在一些国内外城市实施，并取得了良好的效果。

此外，我公司具有丰富的技术经验和项目实施能力，可以提供全面的技术支持和解决方案。

综上所述，武汉虹信-电信应考虑引入4G数字光纤直放站技术，以提升网络覆盖和服务质量，满足用户对高速、稳定、高质量网络的需求。

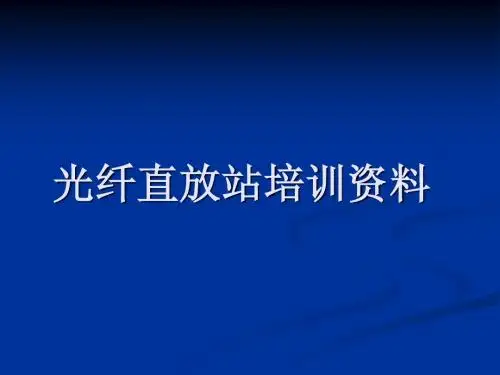

数字光纤直放站培训资料2数字光纤直放站培训资料2一、Fiber Optic Direct Broadcasting Station Overview1、光纤直播站概述光纤直播站是专门为电视台、广播电台和有线电视系统进行广播节目的一种广播发射机。

光纤直播站由光纤发射站和光纤接收站组成。

光纤发射站包括广播信号源、滤波器、高频放大器、光发射机和天线;光纤接收站包括光接收机、低频放大器和天线。

2、Fiber Optic Direct Broadcasting Station Working Principle2、光纤直播站工作原理The optical fiber direct broadcasting station transmits and receives radio and television signals through high-speed optical fiber cables.The radio and television signals are converted into digital signals for transmission by means of modulation of the frequency source in the optical fiber transmittingterminal.These signals are sent to the optical fiber transmission terminal with a certain frequency;At the receiving end, the optical receiving terminal recovers the digital signals from the optical fiber and converts them into the corresponding analog radio and television signals after frequency conversion and demodulation.光纤直播站通过高速光纤电缆传输和接收无线电和电视信号。
