直放站原理介绍

直放站及室内分布系统的原理现代都市中建筑物越来越高、越来越多、越来越密集，移动通信的无线电信号在其间受到阻挡而衰减，再加上全封闭式的外装修，对无线电信号的屏蔽和衰减特别厉害，很难进行正常的通信。

怎样改善该类型覆盖区域的无线信号覆盖质量无疑成为城市网络覆盖中一个很重要的研究课题。

在现今的CDMA网络中，用于改善如上问题的技术方法主要有：引入直放站和采用室内分布系统。

1．直放站工作原理什么是直放站？直放站，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备，属于中继放大设备。

直放站的基本功能就是将入射信号放大后再转发出去，是一个射频信号功率增强器。

直放站在下行链路中，由施主天线在现有的覆盖区域中拾取信号，通过滤波器对所拾取的信号进行处理，将滤波后的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基站与手机的信号传递。

CDMA直放站应用于CDMA移动通信网络中，双向中继无线信号延伸无线覆盖区，实现对特殊地形的覆盖，消除覆盖盲区，调配小区业务，平衡各小区的话务量，在“导频污染”地区强化主导频等等，以达到低成本扩大无线网络覆盖范围、优化网络的目的。

CDMA移动通信中无线直放站主要由施主天线、重发天线、馈缆系统、直放主机、电源及保护系统以及防雷、避雷系统等部分组成。

如图1-1所示了CDMA移动通信直放站原理图。

图表1-1 CDMA移动通信无线直放站原理图1.1直放站常见分类根据使用场合及功能上的差异，通信系统常见的直放站类型主要有：无线同频直放站、光纤直放站和移频直放站（1）无线同频直放站下行从基站接收信号，经放大后向用户方向覆盖；上行从用户接收信号，经放大后发送给基站。

在上、下行回路中，各使用了多级滤波器，滤除带外噪声和杂散信号，提高上、下行信道之间的隔离度。

(2) 光纤直放站将收到的信号，变换成光信号，传输后又恢复成电信号再发出。

一、直放站概述1.直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低 IP3（无委规定小于-36dBm）、低噪声系数 (NF)、整机可靠性、良好的技术服务等。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

2.直放站的种类与类型(1)移动通信直放站的种类---从传输信号分有 GSM直放站和 CDMA直放站 ;---从安装场所来分有室外型机和室内型机 ;---从传输带宽来分有宽带直放站和选频（选信道）直放站 ;---从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。

(2)移动通信直放站的类型GSM移动通信直放站GSM 移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。

通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。

GSM 直放站是为消除 GSM900MHz/1800MHz频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。

被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。

5G直放站原理解析1. 5G网络概述5G是第五代移动通信技术的简称，是对目前主流的4G技术的升级和演进。

与4G相比，5G在数据传输速率、网络容量、延迟、连接密度和能效等方面有了显著的提升，可以支持更多的用户和设备，为人们带来更快的网络体验和更广泛的应用场景。

5G网络由多个组成部分构成，其中之一就是直放站（Base Station），也被称为基站或基站设备。

直放站是5G网络的关键组成部分，负责与终端设备进行通信，并将数据传输到核心网中。

直放站的性能和部署方式对5G网络的覆盖范围、容量和速率等方面有重要影响。

2. 直放站的基本原理直放站是5G网络中与终端设备进行无线通信的关键设备，其基本原理涉及到信号的传输和接收、调制解调和多天线技术等方面。

2.1 信号传输和接收直放站通过天线将无线信号传输到终端设备，并接收终端设备发送的信号。

在5G网络中，直放站使用的是毫米波频段的信号，频率范围在30GHz至300GHz之间。

相比于4G网络中使用的低频信号，毫米波信号具有更高的传输速率和更大的带宽，但其传输距离较短，受到障碍物的影响较大。

因此，5G网络需要部署更多的直放站来提供更好的覆盖范围。

2.2 调制解调直放站在传输和接收信号时，需要对信号进行调制和解调。

调制是将数字信号转换为模拟信号，而解调则是将模拟信号转换为数字信号。

在5G网络中，直放站使用的调制技术主要有正交频分复用（OFDM）和正交频分多址（OFDMA）。

OFDM是一种将高速数据流分成多个低速子流进行传输的技术。

在OFDM中，直放站将数据流分成多个子流，并将这些子流分配到不同的频率上进行传输。

这种技术可以提高信号的传输效率和抗干扰能力，同时也可以支持多用户的同时传输。

OFDMA是在OFDM的基础上发展而来的，它将每个子流进一步分成多个子载波进行传输。

这种技术可以更好地适应不同用户的需求，提高频谱的利用率。

2.3 多天线技术直放站在5G网络中使用了多天线技术，主要包括多输入多输出（MIMO）和波束赋形（Beamforming）。

一．直放站工作原理GSM/CDMA直放站监控系统（监控模块）是监控中心与各部件配合工作的核心控制模块，主要实现各监控点（直放站）的数据采集与传送。

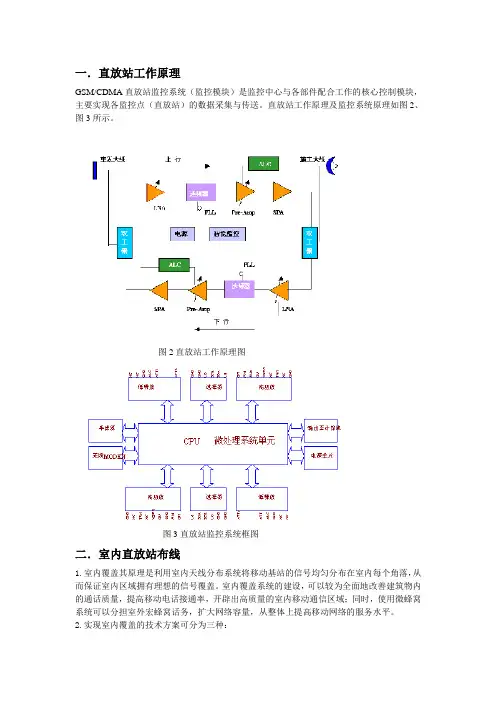

直放站工作原理及监控系统原理如图2、图3所示。

图2直放站工作原理图图3直放站监控系统框图二．室内直放站布线1.室内覆盖其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

室内覆盖系统的建设，可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域；同时，使用微蜂窝系统可以分担室外宏蜂窝话务，扩大网络容量，从整体上提高移动网络的服务水平。

2.实现室内覆盖的技术方案可分为三种：微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。

适用于覆盖范围较大且话务量相对较高的建筑物内，在市区中心使用较多，解决覆盖和容量问题。

宏蜂窝无线接入方式是以室外宏蜂窝作为室内覆盖系统的信号源，即无线接入方式。

适用于低话务量和较小面积的室内覆盖盲区，在市郊等偏远地区使用较多。

直放站（Repeater）在室外站存在富余容量的情况下，通过直放站（Repeater）将室外信号引入室内的覆盖盲区。

微蜂窝有线接入方式改善高话务量地区的室内信号覆盖，微蜂窝是最佳解决方案。

与宏蜂窝方式相比，微蜂窝方式是更好的室内系统解决方案。

微蜂窝方式的通话质量比宏蜂窝方式要高出许多，对宏蜂窝无线指标的影响甚小，并且具有增加网络容量的效果。

但微蜂窝在室内使用时，受建筑物结构的影响，使其覆盖受到很大限制。

对于大型写字楼等，如何将信号最大限度、最均匀地分布到室内每一个地方，是网络优化所要考虑的关键。

且微蜂窝方式的弱点在于成本较为昂贵，需要进行频率规划，需要增建传输系统，网络优化工作量大。

因此，对宏蜂窝方式亦或微蜂窝方式的选取，需要综合权衡移动网络和运营商的多方面因素才能定夺。

宏蜂窝无线接入方式宏蜂窝方式的主要优势在于成本低、工程施工方便，并且占地面积小;其弱点在于对宏蜂窝无线指标尤其是掉话率的影响比较明显。

直放站工作原理
直放站（Repeater）是指将收到的无线信号放大并转发的设备，主要用于扩大无线信号的覆盖范围。

其工作原理如下：
1. 接收信号：直放站首先接收到来自基站或其他无线设备发出的无线信号。

2. 信号放大：接收到的信号经过放大器进行放大，提高信号的强度。

3. 信号处理：经过放大后的信号进行滤波、频率转换等处理，以确保输出信号的质量和稳定性。

4. 信号转发：经过处理的信号被再次发送出去，覆盖更大的区域。

5. 接收反馈信号：直放站还会接收到用户设备发回的反馈信号，并进行处理。

这些反馈信号可以用于调整直放站的放大倍数和放大范围，以优化信号覆盖效果。

总结来说，直放站通过接收、放大、处理和转发无线信号来增强信号的覆盖范围和稳定性。

它在无线通信中起到信号增强和扩展覆盖区域的作用。

直放站原理与应用直放站是基站（BS）与移动台（MS）之间的中继转发器，属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话问题，优化无线通信网络。

直放站的种类根据实际的应用情况，常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器、塔顶放大器。

对于其他一些特殊应用场合，也有一些其他种类的设备，如无线网络资源动态配置系统、基站光纤拉远系统等。

典型直放站的使用场景描述：宽带直放站：在CDMA频段的全部或部分频段内工作的直放站。

主要用于信源比较干净的基站系统的盲区、阴影区。

选频直放站：在CDMA频段的全部或部分频段内选择一个或多个CDMA指配信道工作的直放站。

广泛应用于信源比较复杂的各种场所。

光纤直放站：借助光纤进行信号传输的直放站，将收到的信号，经光电变换变成光信号，传输后又经电光变换恢复电信号再发出，是由靠近基站侧的近端机及覆盖区侧的远端机两部分组成。

光纤直放站利用光纤传输损耗小、布线方便，适合远距离传输的特点，可解决收不到基站信号的村镇、旅游区、公路等，以及可解决大型及超大型建筑物内的信号覆盖，用于要求较高的大型高层区域建筑物（群）、小区等场合。

直放站设备原理1 直放站简介移动通信直放站是对移动通信信号直接放大的一种同频中继站。

它不改变原信号的频率，也不对信号所携带的信息作任何处理。

当然它会引起一些波形畸变和相位偏移。

在正常情况下这对通信没有明显得影响，但这也正是直放站要避免的问题，尽量使波形畸变更小和相位偏移更小。

我们知道GSM通信由上行信号和下行信号组成，又因为上行信号和下行信号的频段与方向不同，所要求的信号强度也不同，因此直放机必须具备对上下行信号分别进行处理的能力。

1.1 直放站系统直放站系统分为三个部分，两个接口。

图9-1 直放站系统第一部分是基站（微蜂窝）。

它的功能是提供下行信号接受上行信号，并对信号作一定处理。

第二部分是直放站。

它是直放站系统的核心设备。

它的功能是对上下行信号作放大处理。

第三部分是目标覆盖区域。

在系统未开通前，目标覆盖区域为移动通信盲区，或目标覆盖区域通话效果很差。

第一个接口是基站（微蜂窝）与直放机的接口。

该接口担负基站与直放机之间的通信任务。

基站的下行信号经过该接口到达直放机；手机的上行信号经过该接口传到基站。

根据实际情况，该接口可以是无线接口也可以是有线接口。

无线接口是通过基站收发天线与直放机收发天线之间的通信实现的。

直放机收发天线通常是收发合一的，一般由高增益的定向天线来担任，如八木天线，平板天线，栅格天线等。

有线接口则是通过电缆将微蜂窝与直放机直接相连而成。

第二个接口是直放机与目标覆盖区域的接口。

该接口只能是无线接口。

它通过重发天线将下行信号发射到空间，供手机接收；同时收集手机上行信号送至直放站。

1.1.1 直放站的工作原理施主天线（或通过电缆）接收基站下行信号，然后通过环形双工器送入下行滤波器，下行滤波器将滤除下行信号中的部分带外噪声。

之后下行信号进入下行低噪放，下行低噪放具有抑制带内噪声，提升有用信号电平的功能。

低噪放具有60dB的增益。

低噪放的输出再通过下行滤波器滤除带外噪声后由下行功放放大。
