SANY03000电梯控制系统调试手册（下）第四章系统的调试与运行4.1通电前的检查电气安装完毕后.必须对电气部分进行检査。
检査时做注意以下几点.<1）应对照使用说明书和电气原理图，检査各部分的连接是否正确.（2）检査强电部分和弱电部分是否有关联.用指针式万用&欧姆档检査不同电压回路之间电阻、对地电阻应为8。
<3）请认真检査控制柜电源进线与电机连线是否正确.避免上电后烧毁変频器！！<4）检査旋转编码器与变频器的连线是否正确,布线是否合理.旋转编码器与曳引机轴连接的同心度.<5）检査控制柜売体、电动机売体、轿厢接地线、厅门接地絞是否可靠安全接地，确保人身安全。
（注意：柜売体与电动机売体要-点接地）<6）将电梯停放在中间平层位置.（7）将电锁开关打到ON位置。
4.2通电和检查4.2.1上电前进行如下确认（】）确认控制柜上所有空气开关均处于断开状态。
（2）确认控制柜开关处于“检修"位置，急停开关被按下。
（3）确认轿顶及轿厢的检修开关处于“正常"位置。
<4）确认底层呼梯盒终端电阻己接入。
（见225（3））（5）检査现场总进线电圧：三相线电压应为380±7%VAC.相间偏差应小于I5VAC。
每相与N线间的电压应为220±7%VAC.<6）确认进线规格及总开关容景符合设计要求。
<1）合上总电源开关，若相序继电器KXX有绿灯显示，则表示相位正确。
否则，应关闭总电源，调换任意两相进线相位。
重复上述检査。
4.2.2上电后检査（2）检査控制柜中的变压器BT各端了•电压•其值应在各端子间标注值±7%范围内，若超过范围，检查原因并改正错误。
（3）若上述检验正常，则进行如下步骤：合上QF3 端子J01-102之冋电压应为220±7%VAC合上QF2 端f B1I0-AII0之间电压应为I1O±7%VAC端f 01 （ + ） -02 （-）之间电压应% I1O±7%VDC开关电源各端J••电压如下：（4）将控制柜急停开关复位后，则接触器YJC、接触器KI应吸合，变频器得电丄作。

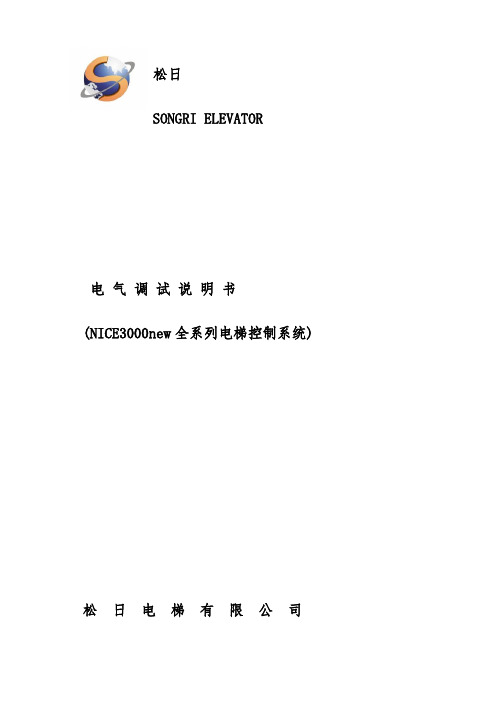

松日SONGRI ELEVATOR电气调试说明书(NICE3000new全系列电梯控制系统)松日电梯有限公司目录第一章调试工具使用说明NICE3000new电梯一体化控制器调试工具NICE3000new电梯一体化控制器的调试工具共有4种：操作控制及信息显示面板（以下简称操作面板）、主控制板MCB上的小键盘（以下简称小键盘）、NICE3000new上位机监控软件以及PDA（掌上电脑）监控软件。
本章将针对常用的操作面板、小键盘进行说明。
操作面板使用说明用户通过操作面板可以对NICE3000new电梯一体化控制器进行功能参数修改、工作状态监控和操作面板运行时的控制（起动、停止）等操作。
操作面板的外观及各功能区说明操作面板外观如图1-1：1、功能指示灯说明：RUN 灯亮时表示NICE3000new电梯一体化控制器处于运转状态。
LOCAL/REMOT 保留。
FWD/REV 电梯上下行指示灯：灯亮表示电梯下行，灯灭表示电梯上行。
TUNE/TC 调谐指示灯，灯亮表示处于调谐状态。
2、数码显示区：5位LED显示，可显示运行速度、母线电压等参数。
图1-1 操作面板3、单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值。
Hz 频率单位A 电流单位V 电压单位RPM 转速单位% 百分数功能码查看、操作方法说明1、三级菜单操作流程：NICE3000new 电梯一体化控制器的操作面板参数设置方法，采用三级菜单结构形式，可方便快捷地查询、修改功能码及参数。
三级菜单分别为：功能参数组（一级菜单）→功能码（二级菜单）→功能码设定值（三级菜单）。
操作流程如图1-2所示：图1-2 三级菜单操作流程图说明：在三级菜单操作时，可按级菜单。
两者的区别是：按返回二级菜单，并自动转移到下一个功能码；按返回二级菜单，不存储参数，并保持停留在当前功能码。
举例：将功能码F0-06从更改设定为的示例（粗体表示闪烁位）如图1-3所示：图1-3 参数编辑操作示例在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有：1）该功能码为不可修改参数。
■第一章RH6000/RH3000系统1．电梯调试电梯的调试运行阶段，请务必在井道和轿厢内无人的情况下进行！否则可能发生重大事故!！为方便电梯的调试，本节列出了控制器中电梯调试时各个参数通常的设定顺序，在外围回路、机械安装完全到位的情况下即可完成电梯的基本调试。
图1-1 调试流程图1.1 慢车调试前的准备工作：电梯安装完毕进入调试阶段，正确的调试是电梯正常安全运行的保障。
电气调试之前需要检查各部分是否允许调试，保证现场的安全。
调试时应最少两个人同时作业，出现异常情况应立即拉断电源。
1.1.1. 现场机械、电气接线检查在系统上电之前要进行外围接线的检查，确保部件及人身安全。
1）安全回路导通。
2）门锁回路导通工作可靠。
3）井道畅通，轿厢无人，并且具备适合电梯安全运行的条件。
4）接地良好。
6）外围按照图纸正确接线。
7）每个开关工作正常、动作可靠。
8）检查主回路相间阻值，检查是否存在对地短路现象。
1.1.2. 编码器检查编码器反馈的脉冲信号是系统实现精准控制的重要保证，调试之前要着重检查。
1）编码器安装稳固，接线可靠。
2）编码器信号线与强电回路分槽布置，防止干扰。
3）编码器屏蔽层要求在控制器一端接地可靠。
4) 检查脉冲数反馈是否正确。
观察参数F4-03检修上行增加，下行减少。
1.1.3. 电源检查系统上电之前要检查用户电源。
用户电源各相间电压应在380V±15%以内，每相不平衡度不大于3%。
1） 主控板控制器进电24V ～COM 间进电电压应为DC24V±15%。
2） 检查总进线线规及总开关容量应达到要求。
1.1.4．接地检查1）检查下列端子与接地端子PE 之间的电阻是否无穷大，如果偏小请立即检查 a ） R 、S 、T 与PE 之间 b ） U 、V 、W 与PE 之间 c ） 主板24V 与PE 之间 d ） 电机U 、V 、W 与PE 之间2）检查电梯所有电气部件的接地端子与控制柜电源进线PE 接地端子之间的电阻是否尽可能小 ，如果偏大请立即检查。

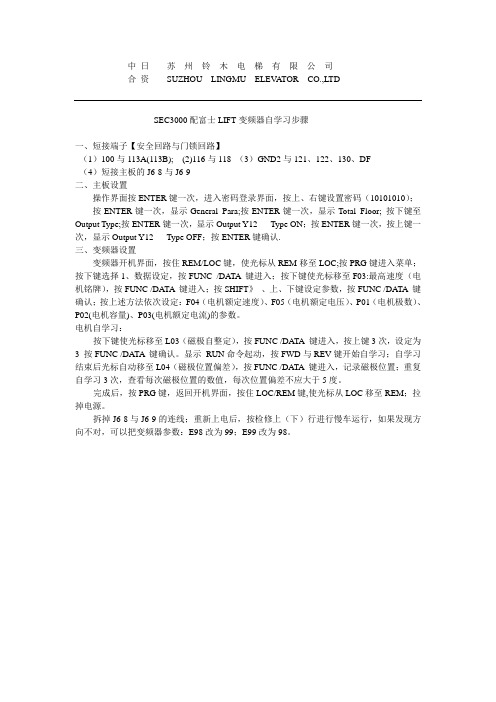

中日苏州铃木电梯有限公司合资SUZHOU LINGMU ELEV ATOR CO.,LTDSEC3000配富士LIFT变频器自学习步骤一、短接端子【安全回路与门锁回路】（1）100与113A(113B); (2)116与118 （3）GND2与121、122、130、DF（4）短接主板的J6-8与J6-9二、主板设置操作界面按ENTER键一次，进入密码登录界面，按上、右键设置密码（10101010）；按ENTER键一次，显示General Para;按ENTER键一次，显示Total Floor; 按下键至Output Type;按ENTER键一次，显示Output Y12 Type ON；按ENTER键一次，按上键一次，显示Output Y12 Type OFF；按ENTER键确认.三、变频器设置变频器开机界面，按住REM/LOC键，使光标从REM移至LOC;按PRG键进入菜单；按下键选择1、数据设定，按FUNC /DATA 键进入；按下键使光标移至F03:最高速度（电机铭牌），按FUNC /DATA 键进入；按SHIFT》、上、下键设定参数，按FUNC /DATA 键确认；按上述方法依次设定：F04（电机额定速度）、F05（电机额定电压）、P01（电机极数）、P02(电机容量)、P03(电机额定电流)的参数。
电机自学习：按下键使光标移至L03（磁极自整定），按FUNC /DATA 键进入，按上键3次，设定为3 按FUNC /DATA 键确认。
显示RUN命令起动，按FWD与REV键开始自学习；自学习结束后光标自动移至L04（磁极位置偏差），按FUNC /DATA 键进入，记录磁极位置；重复自学习3次，查看每次磁极位置的数值，每次位置偏差不应大于5度。
完成后，按PRG键，返回开机界面，按住LOC/REM键,使光标从LOC移至REM；拉掉电源。
拆掉J6-8与J6-9的连线；重新上电后，按检修上（下）行进行慢车运行，如果发现方向不对，可以把变频器参数：E98改为99；E99改为98。
通力3000电梯调试资料通力电梯调试资料2009-03-22 09:42通力电梯调试资料菜单子菜单功能注E1故障历史记录显示最近的故障情况E2清除故障记录重置故障记录，清除内存菜单子菜单功能注d驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认侄)必备11主楼层选择主楼层(1)楼层号12控制方式集选方式选择：仁SBC单按钮控制：2=DC下集选：3=FC全集选：4=PB按钮控制门系统110开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S) 单位秒(1--60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1秒(1—99)112激活ADO激活提前开门功能0=关闭: 仁激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;仁有效;2=NUD114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0。
1秒。
0=无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位0。
1秒。
=无该功能(0-99)117光眼正常快速关门设置光眼正常后快速关门0=无仁有118禁止同时开门A门和B门的开门及同时开门功能仁A门优先;2=B门优先3=同时119对穿门轿厢选用对穿门轿厢0= —个门；1=对穿门120门终鸣器为盲人选择门终鸣器0= 关;仁门完全打开时响121延长开门时间LCECOS的输入XC(34 : E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);122DOP 类型选择DOP 类型0=no ne;仁DOP CS泊梯130泊梯楼层如1-33=2(群组泊梯)1# 梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号131泊梯时开门泊梯时A门与B门的开关情况0=关，仁A门优先，2=B门优先，3=AB门同时开132泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒133泊梯模式选择单台或群组泊梯0=关，仁单梯，2=群组泊梯134自动从特定楼层派遣电梯空闲电梯将离开此楼层（ADF）功能0=关，门门=指定楼层135自动返回特定楼层（ADF）功能将电梯开往此楼层0=回主楼层，门门=指定楼层内指140允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，仁开，141错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0= 关，仁开142内选登记蜂鸣器当内选按亮（登记）时发出一短促声音0=关，仁开143忽略新外呼为响应运时的外呼而忽略新外呼0=关，仁开144司机模式选择0:标准1：ATS HK/ 2 : ATS CS145锁的类型（楼层进出控制）指定LCEOPT的锁输入信号-锁-的用法0=关，1:锁内选，2:锁外呼，3:锁内选和外呼146尤先下呼1。
NICE3000电梯一体化控制器调试说明（同步主机、海德汉1387编码器）一、默纳克系统的特点是1.主板和变频器集成在一起2.轿厢通讯板放在轿顶，轿厢内仅有按钮板和显示板3.开关门命令由轿顶板发出二、调试步骤1)检查预置参数F0 基本参数F0-00=1 控制方式矢量闭环；F0-03=* m/s 电梯最大运行速度，根据梯速设置；F0-04=* m/s 电梯额定速度；F0-05=* K g 电梯额定载重；F1 电机参数F1-00=0 编码器类型：海德汉ERN1387F1-01=* Kw 主机额定功率F1-02=* V 主机额定电压F1-03=* A 主机额定电流F1-04=* Hz 主机额定频率F1-05=* rpm 主机额定转速F1-10=2 编码器信号校验选择（同步主机）F1-12=2048 编码器脉冲数2)慢车运行基本条件是：安全回路、门锁、上下限位导通。
短接检修回路以后才可以在机房开慢车。
3)如果现场发现主机没有自整定，或者启动时报Err21故障，按一下步骤做主机自整定：1.确保安全回路、门锁、上下限位导通，短接检修回路；2. F1-10编码器信号校验位（使用海德汉1387编码器时）临时改为1；F8-01=0预转矩无效；3.F1-11=1 带负载自学习，操作器显示TUNE，检修上/下行，抱闸打开，运行接触器吸合，主机旋转一周后自动停止，F1-11变为0，即完成；4.如果自学习不成，可以互换输出动力线UV两项重新自学习；5.多次自学习，观察F1-06磁极角度，偏差在10度以内即可；6.把F1-10编码器信号校验位改为2（海德汉1387编码器）；F8-01=2预转矩自动补偿；7.调整电梯运行方向，使检修上行时，轿厢在井道内上行，F4-03监视到的位置脉冲增加。
F2-10=0：方向相同=1：运行方向取反，位置脉冲方向取反=2：运行方向相同，位置脉冲方向取反=3：运行方向取反，位置脉冲方向相同4)确认井道信号X1 上平层感应器X2 下平层感应器X12 上限位常闭X13 下限位常闭X14 上换速开关常闭X15 下换速开关常闭注：根据实际接线可能需要更改以下设置F5-03=0 不使用该点（默认为35门区常闭输入）F5-01=1 X1作为上平层感应器常开输入F5-02=2 X2作为下平层感应器常开输入平层以后X1，X2点亮5)调整门机速度，并检查轿厢通讯信号，特别是门机开关门到位信号。
