IDD门机安装调试说明解析

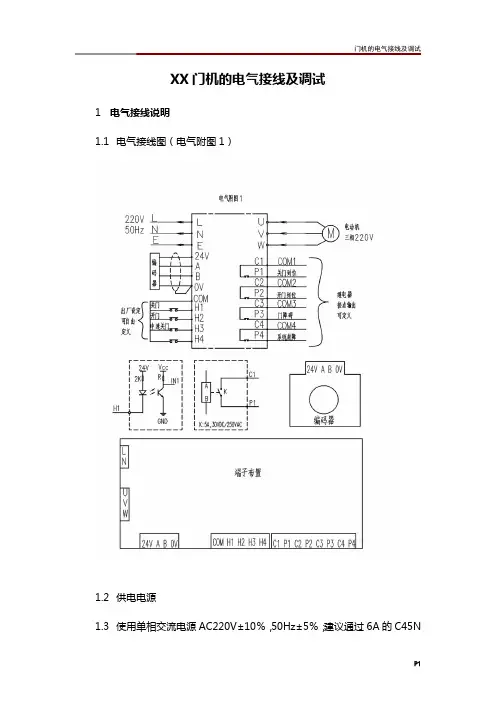

XX门机的电气接线及调试1电气接线说明1.1电气接线图（电气附图1）1.2供电电源1.3使用单相交流电源AC220V±10％，50Hz±5％；建议通过6A的C45N等向门机供电。

电源线：棕色――L，兰色――N，黄绿色――E。

1.4编码器接线1.5出厂时配有编码器连线，只需与控制器紧密连接即可。

1.6电机线1.7出厂时电机上配有三相电机线，只需与控制器紧密连接即可。

1.8输入／输出信号接线1.8.1输入1.8.2输入共有四个共COM的端子，每个输入端子均可独立定义成参数表中H组任一功能，常开或常闭也可任意定义，但不可重复定义，否则报错。

参数H1－H4分别对应输入端子H1－H4。

以下为出厂缺省定义：1.8.2.1关门输入――即加在COM和H1上的持续导通信号；1.8.2.2开门输入――即加在COM和H2上的持续导通信号；1.8.2.3慢关门输入――即加在COM和H3上的持续导通信号，一般用于超时强迫关门使用。

1.8.2.4电眼信号――在A1＝03门机自动运行时，可以接入电眼保护信号，一般用于演示，正常运行时门机由端子信号控制，此设定不起作用。

注意：输入信号电源由门机控制器提供，不得接入外界电源！1.8.3输出1.8.4输出共有四对相互独立的继电器触点（容量为3A，30VDC/250VAC），每对输出端子均可独立定义成参数表中P组任一功能，常开或常闭也可任意定义。

参数P1－P4分别对应输出端子对C1－P1到C4－P4。

以下为出厂缺省定义：1.8.4.1关门到位信号――关门到位时C1与P1导通；1.8.4.2开门到位信号――开门到位时C2与P2导通；1.8.4.3门障碍信号――开关门遇障碍时C3与P3导通；1.8.4.4系统故障信号――有系统内部故障时C4与P4导通。

1.8.4.5关门到位提前输出信号――在关门最后剩下50mm时输出该信号，一般用于屏蔽此位置过后的安全触板动作信号。

1.8.4.62面板说明2.1双位七段码显示2.1.1正常工作状态下显示门位置的脉冲2.1.2位置脉冲用双位十进制显示：门完全闭合位置（门刀已完全放开）显示为00，门完全开足位置显示为99，其它位置按比例显示。

0-1
IDD3000操作手册
0-2
IDD3000操作手册
1-1
IDD3000操作手册
1-2
IDD3000操作手册
2-1
IDD3000操作手册
2-5
IDD3000操作手册
X1-2
2-9
IDD3000操作手册
3-1
IDD3000 操作手册
3-3
IDD3000操作手册
acc.dec. acc.dec.
3-5
IDD3000操作手册
相应的功能显示在左边按纽上方
1 2
3
45
6
7
8
3-10
IDD3000操作手册
3-11
IDD3000操作手册
3-12
IDD3000操作手册
处于手动控制模式中，门可以手动控制。

只要按下 （关门）和 （开门）两个按纽中
现在可以通过按 （关门）或者 （开门）按纽来控制门了。

门以
如果需要切换回电梯控制模式，则同时按下 ， 和 三个按纽。

按下按纽 （模式）两秒钟，即可以手动慢速控制门的运动。

因此
现在可以通过按 （关门）或者 （开门）按纽来控制门了。

如果需要切换回电梯控制模式，则同时按下 ， 和 三个按纽。

3-17
IDD3000操作手册
(a)
(b)
(b)
(c)(a)
(d)
A-1IDD3000操作手册。

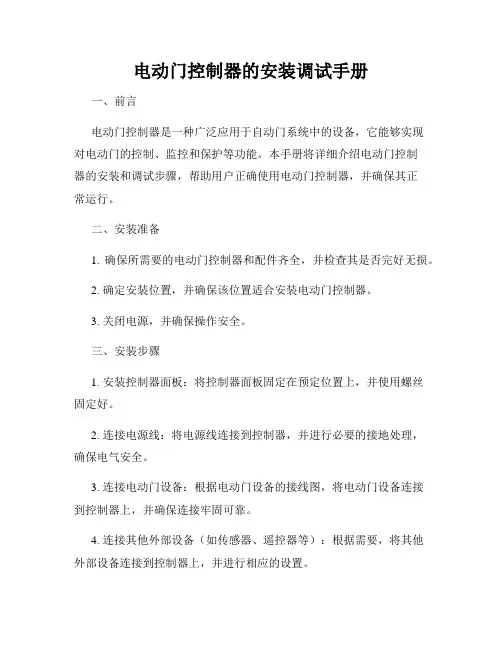

电动门控制器的安装调试手册一、前言电动门控制器是一种广泛应用于自动门系统中的设备，它能够实现对电动门的控制、监控和保护等功能。

本手册将详细介绍电动门控制器的安装和调试步骤，帮助用户正确使用电动门控制器，并确保其正常运行。

二、安装准备1. 确保所需要的电动门控制器和配件齐全，并检查其是否完好无损。

2. 确定安装位置，并确保该位置适合安装电动门控制器。

3. 关闭电源，并确保操作安全。

三、安装步骤1. 安装控制器面板：将控制器面板固定在预定位置上，并使用螺丝固定好。

2. 连接电源线：将电源线连接到控制器，并进行必要的接地处理，确保电气安全。

3. 连接电动门设备：根据电动门设备的接线图，将电动门设备连接到控制器上，并确保连接牢固可靠。

4. 连接其他外部设备（如传感器、遥控器等）：根据需要，将其他外部设备连接到控制器上，并进行相应的设置。

5. 检查连接：检查所有连接是否正确，确保无误后进行下一步操作。

四、调试步骤1. 接通电源：将电源线接通，并确保电流稳定。

2. 启动控制器：按下控制器上的启动按钮，并观察控制器面板上的指示灯是否正常亮起。

3. 调整参数设置：根据实际要求，对控制器进行相应的参数设置，包括开门速度、关门力度等。

4. 检查门的运行状态：通过遥控器或其他操作方式，测试门的开关、停止等功能，观察门的运行状态是否正常。

5. 依次测试其他功能：对控制器的其他功能（如反向、门磁感应等）进行测试，确保各功能正常可用。

6. 调试完成：经过以上步骤的检查和测试后，确认控制器的各项功能正常可用，调试工作完成。

五、注意事项1. 本手册中的安装调试步骤仅供参考，请根据实际情况进行调整。

2. 安装和调试过程中需谨慎操作，注意安全。

3. 如遇到问题，请及时咨询专业人士或厂家技术支持。

4. 严禁私自拆解或改动控制器内部零部件，以免损坏设备或导致安全事故。

六、结语通过本安装调试手册，您可以了解电动门控制器的安装和调试方法，帮助您正确使用电动门控制器，确保其正常运行。

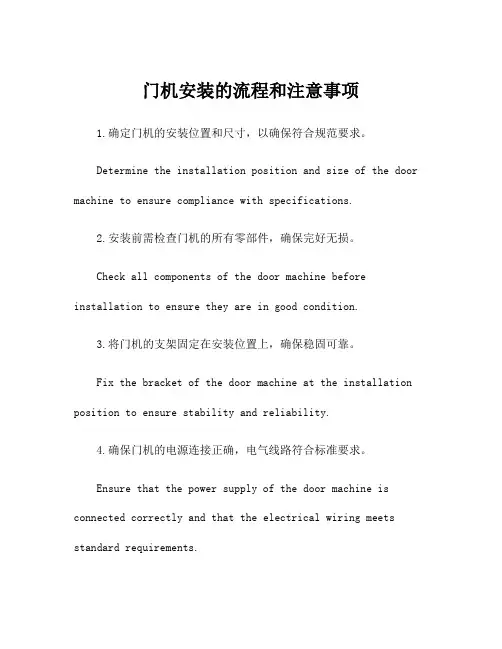

门机安装的流程和注意事项1.确定门机的安装位置和尺寸，以确保符合规范要求。

Determine the installation position and size of the door machine to ensure compliance with specifications.2.安装前需检查门机的所有零部件，确保完好无损。

Check all components of the door machine before installation to ensure they are in good condition.3.将门机的支架固定在安装位置上，确保稳固可靠。

Fix the bracket of the door machine at the installation position to ensure stability and reliability.4.确保门机的电源连接正确，电气线路符合标准要求。

Ensure that the power supply of the door machine is connected correctly and that the electrical wiring meets standard requirements.5.调整门机的安装位置和角度，使其与门体匹配并能顺畅运行。

Adjust the installation position and angle of the door machine to match the door and ensure smooth operation.6.安装门机时需使用专用工具和设备，并遵守相关安全操作规程。

Use specialized tools and equipment when installing the door machine, and follow relevant safety procedures.7.确保门机的安装位置无阻碍物，便于日后的维护和维修。

目录1．注意事项........................................................................... . (2)2．端子名称和线号 (2)3．按键名称和基本操作 (2)4．接线图 (3)5．开关门曲线说明 (4)6．基本调试1 (6)7．基本调试2 (6)8．功能参数表 (8)9．监控和故障显示 (11)1、注意事项1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

操作前请仔细阅该使用手册。

2．确认输入电源处于完全断开的情况下,才能进行配线作业。

3．不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4．将控制器的接线地端子可靠接地，否则有触电危险。

5．通电情况下,不要用手触摸控制端子,否则有触电危险。

6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。

7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。

8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。

、端子定端子名电缆线号（颜色端子功能说L / N / 褐兰黄单相交流电源输入端U / V / U/V/电机接线端1开关门输入公共端COM2开门命令常开输入N23#关门命令常开输入（NO）3--*开门限位常闭输入（NC）4--*关门限位常闭输入（NC）6--*开门换速常闭输入(NC)7--*关门换速常闭输入(NC)C2-C34#到位输出公共端(COM2)A25#开门到位常闭输出（NC）A36#关门到位常闭输出（NC）C备用故障输出公共端（COM3）B1故障常闭输出（NC）A1故障常开输出（NO）注: 1、--*为控制器内部接线,不在6芯控制电缆线内。

2、控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。

信号端电压为＋12VDC ,输入公共端8为负。

3、按键名称和基本操作3、1 按键名称3、2 按键基本操作以改变参数P05为15为例：按键次序显示内容4、接线图按键进入参数修改或按或改变参按键确认修改后的参数按模式切换键回到通电显示状态注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端5、开关门过程说明5、1 开门过程1、以力矩提升为P05、加减速时间为d28，频率 d15启动,再以加减速时间d29,目标值为d16进入开门起始低速运行。

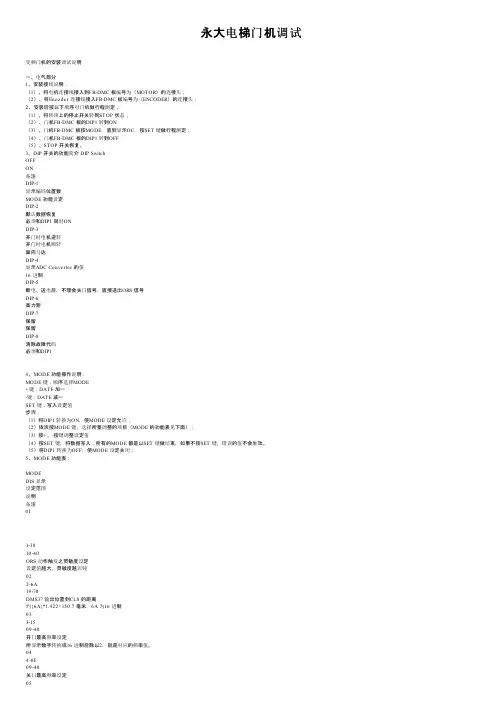

永大电梯门机调试变频门机的安装调试说明一、电气部分1、安装接线说明：（1）、将电机连接线接入到FB-DMC 板编号为（MOTOR）的连接头；（2）、将Encode r 连接线接入FB-DMC 板编号为（ENCODER）的连接头；2、安装后按以下顺序对门机做行程测定；（1）、将轿顶上的停止开关转到STOP 状态；（2）、门机FB-DMC 板的DIP1 转到ON（3）、门机FB-DMC 板按MODE，直到显示OC，按SET 键做行程测定；（4）、门机FB-DMC 板的DIP1 转到OFF（5）、STOP 开关恢复。

3、DIP 开关的功能简介 DIP SwitchOFFON备注DIP-1显示编码位置数MODE 功能设定DIP-2默认数据恢复必须和DIP1 同时ONDIP-3开门时电机逆转开门时电机顺转面向马达DIP-4显示ADC Conve rte r 的值16 进制DIP-5断电、送电后，不理会关门信号，直接送出ORS 信号DIP-6高力矩DIP-7保留保留DIP-8清除故障代码必须和DIP14、MODE 功能操作说明：MODE 键：顺序选择MODE+键：DATE 加一-键：DATE 减一SET 键：写入设定值步骤：（1）将DIP1 转换为ON，使MODE 设定允许；（2）依次按MODE 键，选择所要调整的项目（MODE 的功能表见下面）；（3）按+、-按键调整设定值（4）按SET 键，将数据写入；所有的MODE 都是以SET 键做结束，如果不按SET 键，错误的值不会生效。

（5）将DIP1 转换为OFF，使MODE 设定关闭；5、MODE 功能表：MODEDIS 显示设定范围说明备注011-3010-40ORS 动作触发之灵敏度设定设定值越大，灵敏度越迟钝022-6A19-70DMS37 输出位置到CLS 的距离约{6A}*1.422=150.7 毫米，6A 为16 进制033-1509-40开门最高频率设定所显示数字转换成16 进制后除以2，就是对应的频率值。

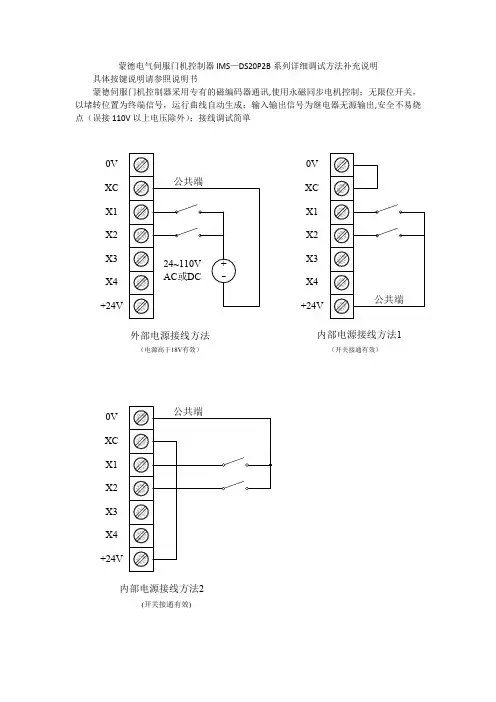

蒙德电气伺服门机控制器IMS —DS20P2B 系列详细调试方法补充说明 具体按键说明请参照说明书蒙德伺服门机控制器采用专有的磁编码器通讯,使用永磁同步电机控制；无限位开关，以堵转位置为终端信号，运行曲线自动生成；输入输出信号为继电器无源输出,安全不易烧点（误接110V 以上电压除外）；接线调试简单+24VX1X2X3X4XC 0V+24VX1X2X3X4XC 0V外部电源接线方法内部电源接线方法1（电源高于18V有效）（开关接通有效）+24VX1X2X3X4XC 0V 内部电源接线方法2(开关接通有效)情况1:无操作器时运行调试方法（出厂默认配置时，新机，已调试好后出现运行不当或不能运行)1.上电前确保sw2开关拨到on位置(试运行模式）后再上电。

12.把sw3开关拨到off(选择自学习磁极模式），按下自学习按钮进行电机磁极自学习，此时ready/error灯亮,当驱动器面板上ready/error灯熄灭即完成.23.把sw3开关拨到on（选择自学习门宽模式）,按下自学习按钮后应作开关门动作，关门到位后完成，至此驱动器应能正常工作。

34.若要回到系统中正常运行则把sw2开关拨到off位置。

5.开/关门速度调整电位器旋钮OPEN SPEED/CLOSE SPEED。

运行到终端时的保持力矩大小调整电位器旋钮HOLD。

门板堵转力大小调整电位器旋钮OBSTRUCTION.注1：若上电后驱动器ready/error灯闪烁，请检查是否未接编码器；若POWER高压灯不亮，驱动器有故障,请与厂家联系.注2：此过程若出现ready/error灯闪烁，则可能为编码器（干扰、通讯故障等）或电机（缺相等）有问题。

检查接线正确且没有断线或更换编码器后再学习。

注3：若没有开关门动作，然后ready/error灯闪烁，则门宽自学习错误。

重新上电后可尝试重新自学习电机磁极和把堵转电位器旋钮OBSTRUCTION向+方向旋转，加大堵转力矩的检测.若只开门后没有关门，则把SW1拨到相反方向即可.情况2：带操作器时运行调试方法(舒适感等高级调试）说明:若按傻瓜调试方法操作后都无法正常运行,或舒适感不佳,则需要使用操作器查看驱动器报的故障码和调试。

门禁一体机使用说明书一、产品外观二、产品简介本门禁内嵌入了个ID或IC读卡模块，或还可外接个Wiegand26的读卡器，双向开门，可接出门按钮开门，并支持门常开、常闭功能，可输入卡号删除用户信息，防卡片丢失后的尴尬，支持阴极锁、阳极锁，可设置刷卡开门、密码开门、卡或密码开门，卡加密码开门方式，6位密码，安全性好，独有增加卡、删除卡管理卡功能，加卡删卡特方便；且有报警能输出，支持胁迫码开门，外接报警器可报警或其它用途。

三、门禁一体机编程方法：1、“*”+“#”，进入编程模式（1）按“*”不放，再按“#”，松开键盘，再输入6位管理员密码，按“#”确认键，蜂鸣器嘀、嘀，进入编程主模式，此时绿灯闪，要求输入功能码。

2、“00”功能码，设置门常开（1）按“0”键，再按“0”键，按确认键“#”，蜂鸣器嘀、嘀，设置门常开，返回主模式。

3、“01”功能码，设置门常闭（1）按“0”键，再按“1”键，按确认键“#”，蜂鸣器嘀、嘀，设置门常闭，返回主模式。

4、“02”功能码，设置常态（1）按“0”键，再按“2”键，按确认键“#”，蜂鸣器嘀、嘀，恢复常态，返回主模式。

5、“03”功能码，修改管理员密码（1）按“0”键，再按“3”键，按确认“#”，进入修改管理员密码设置，此时绿灯、橙灯同时闪，要求输入新的管理员密码；（2）输入新的6位管理员密码，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示成功设置，返回主模式。

6、“04”功能码，按卡号键盘增加用户（1）按“0”键，再按“4”键，按确认键“#”，进入键盘增加用户设置，此时绿灯、橙灯同时闪，要求输入卡片的10位卡号；（2）输入10位要增加卡的卡号，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示增加成功，返回（1）继续增加其它的卡号，按“#”则退出本功能码返回主模式；7、“05”功能码，卡号键盘删除用户卡（1）按“0”键，再按“5”键，近确认键“#”，进入键盘删除卡设置，此时绿灯、橙灯同时闪，要求输入卡片的10位卡号；（2）输入10位要删除卡的卡号，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示删除成功，返回（1）继续删除其它的卡，按“#”则退出本功能码返回主模式；8、“06”功能码，刷卡删除用户卡（1）按“0”键，再按“6”键，按确认键“#”，进入刷卡删除用户卡模式，此时绿灯、橙灯同时闪，要求刷卡；（2）刷要删除的用户卡，蜂鸣器嘀、嘀表示删除成功，可连续删除多张用户卡，按“#”键退出该模式，返回主模式。

目录1．适用范围2．编制依据3．作业人员的资格及要求4．主要机械及工、器、具5．施工准备6．作业程序7．作业方法、工艺要求及质量标准8．工序交接及成品保护9．安全及主要危险点防护措施10．技术记录1．用范围适用于电动门及执行机构的安装调试。

2．编制依据2.1《电力建设施工及验收技术规范》（SDJ279-90热工篇）2.2《火电施工质量检验及评定标准》（1998年版热工篇）2.3《电力建设安全工作规程》（DL500901-92）3．作业人员的资格及要求3.1参加作业人员必须为培训合格的热工仪表专业人员。

3.2焊接工作人员必须经过培训合格，且有一定的焊接经验，熟练掌握电焊技术。

3.3现场施工人员必须熟悉安全规章制度，且有一定的自我防护意识。

3.4参与作业人员必须熟悉电动门及执行机构的安装调试工作。

3.5参加作业人员应严格把握安装调试质量，并在工作结束后，做到“工完、料尽、场地清”。

4．主要机械及工、器、具交流电焊机、龙头、面罩、焊条、钢管（制作拉杆）、槽钢、铁板（制作底座）、电锤、内六角扳手、活动板手、兆欧表、万用表、电流表5．施工准备5.1图纸齐全，并经会审确认无误。

5.2机械材料齐全、完好、并均已到位。

5.3作业指导书已编制完成，并已详细交底。

5.4开工报告审批手续齐全，并经确认。

5.5施工条件：5.5.1就地配电箱、控制箱就位。

5.5.2电动门接线结束，配电箱、控制箱接线结束。

5.5.3执行机构安装完成。

6．作业程序见附图7．作业方法、工艺要求及质量标准7.1电动门的调试方法电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭，它可以准确的按控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置。

7.1.1控制回路组成a:电源回路：由交流220V电源母线和熔断器组成，熔断器起保护作用。

b:开阀回路：由开转距开关TSO、开行程开关LSO1、开阀按纽SO1、开向接触器KMO、开向继电器KMO组成。

泉州市捷盾电子科技有限公司奥力斯自动门使用说明书 OLIS R 平移门驱动装置 Automatic door beam device 使用说明书 Instruction 2012-7 客户服务电话：400-6622-863泉州市捷盾电子科技有限公司 Automatic Door 奥力斯自动门使用说明书有关安全的注意事项用户务必遵守的内容和种类以下图示和说明警告注意处理失误时，会产生令使用者死亡或负重伤的可能。

处理失误时，会产生令使用者受到伤害或发生物质上损失的可能性。

此图表示必须进行的“强制性”内容。

此图表示不得进行的“ 禁止”内容。

警告施工和调整请务必按照施工说明进行。

施工和调整中如有不慎，会造成火灾、触电、坠落等事故。

施工作业时请勿让通行者通过自动门或靠近作业现场。

如工具或部件不慎坠落，会造成人员伤害。

请勿改造零部件。

会造成火灾、触电、坠落等事故。

请勿使用规定电压、频率以外的电源。

会造成火灾、触电等事故。

请设置、调整传感器、使门的开口部位充分进入检测范围，不出现死角。

如检测范围过小或留死角，会使通行者被门冲撞或夹击，造成伤害。

请务必设置安全光线，确保门扇行走部位的检测范围。

否则会使通行者被门扇冲撞、夹击，造成伤害。

15 C M以上15 C M以上 15 C M以上 15 C M以上门扇传感器检测范围小于通行者的大小传感器检测范围 12 C M以上传感器检测范围 12 C M以上 12 C M以上传感器检测范围 12 C M以上表示门扇行走部位的检测范围门扇万一上述检测范围无法确保，为保证通行者通过检测范围，请务必通过放置盆栽植物等方法限制通行，并向业主说明情况。

如有不慎，会使通行者被门扇冲撞、夹击，造成伤害。

1 客户服务电话：400-6622-863泉州市捷盾电子科技有限公司奥力斯自动门使用说明书使用说明书注意请勿将门使用于潮湿、有振动、有腐蚀气体产生的场所。

会造成火灾、触电、坠落等事故。

门机安装程序简介门机（也称为门吊）是一种用于起重和搬运物品的机械设备，通常用于工业和建筑工地。

门机安装程序指的是门机的安装步骤和程序，本文将详细介绍门机安装的具体步骤和注意事项。

步骤步骤一：准备工作在开始门机的安装之前，需要做一些准备工作：1.确定安装位置：根据实际需要，选择门机的安装位置。

考虑到工作环境和安全因素，选择一个适合的位置。

2.测量尺寸：测量安装位置的尺寸，确保门机能够安装在指定的空间内。

3.检查基础设施：检查安装位置的基础设施是否符合安装要求。

例如，地面是否坚固，是否需要增加地脚螺栓等。

4.购买所需材料：准备安装门机所需的材料，例如螺栓、螺丝、支架等。

确保材料的质量和适用性。

步骤二：组装门机部件1.安装主梁：根据门机的类型和尺寸，将主梁安装在合适的位置上。

根据制造商提供的说明，使用螺栓将主梁固定在地面或梁上。

2.安装起重机构：根据门机的需求，安装起重机构。

起重机构包括吊钩、钢丝绳、电动机等。

按照制造商提供的说明，正确安装和连接各个部件。

3.安装驱动系统：将驱动系统（如电动机）安装在适当的位置上，并确保安装稳固。

4.检查安装质量：在正式使用门机之前，进行安装质量检查。

检查螺栓是否紧固，部件是否安装正确，各个部件是否连接牢固。

步骤三：电气连接1.接线工作：根据电气图纸和制造商的说明，进行电气连接工作。

连接电动机、开关和传感器等电气设备。

2.测试电气系统：在接线完成后，进行电气系统的测试。

测试开关是否能正常控制门机的运行，检查传感器是否正常工作。

3.安装保护装置：根据安全要求，安装相应的保护装置，例如限位开关、过载保护装置等。

确保安装保护装置能够有效地保护门机和操作人员的安全。

步骤四：测试和调试1.进行功能测试：在门机安装完成后，进行功能测试。

测试门机的起重和运行功能是否正常，确保门机能够按需工作。

2.进行安全测试：除了功能测试，还需要进行安全测试。

测试保护装置是否正常工作，能否及时停止门机的运行。
