门机控制器调试手册

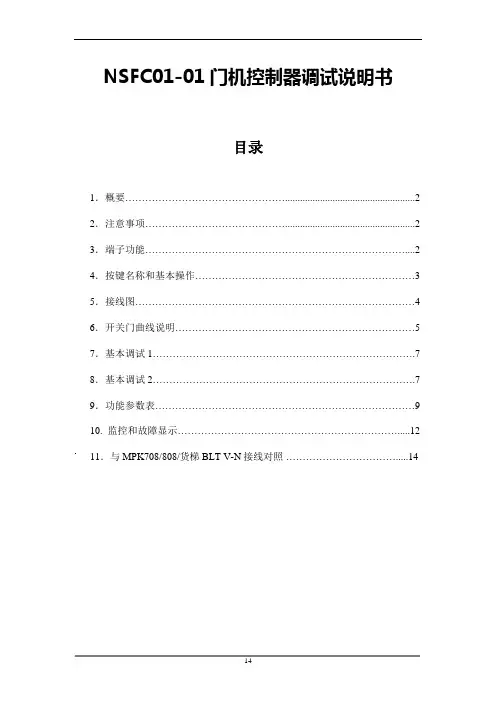

NSFC01-01门机控制器调试说明书目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。

NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。

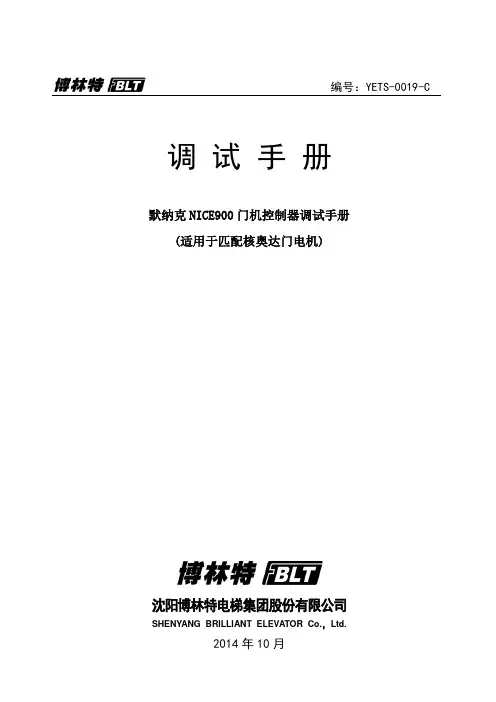

编号：YETS-0019-C 调试手册默纳克NICE900门机控制器调试手册(适用于匹配核奥达门电机)沈阳博林特电梯集团股份有限公司SHENYANG BRILLIANT ELEVATOR Co.，Ltd.2014年10月目录1 前言 (2)2 门机控制器调试 (3)2.1电气说明 (3)2.2操作与显示界面 (3)2.3电机参数自调谐 (4)2.4门宽自学习 (5)2.5运行曲线调试 (5)2.6参数表 (7)2.7故障诊断及对策 (13)存档：【资料室】电子存档：【产品管理】发送部门：【按Q/BLT 51.03文件分发部门与份数统计表】设计审核产品管理标记处数更改单编号签名日期批准1 前言本手册所阐述的内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。

为了您个人及他人的安全，请勿执行您无资格执行和没有认证的工艺步骤。

本手册包括的所有图纸和信息属沈阳博林特电梯股份有限公司财产，不能任意直接或间接地传播、公开、并损坏沈阳博林特电梯股份有限公司的利益。

本手册严禁以任何理由私自复印，若调试人员离开本公司，应及时将资料交还沈阳博林特电梯股份有限公司。

调试人员在调试前应仔细阅读本手册，调试过程严格按照本手册程序执行。

在调试过程中应穿着电工绝缘鞋、工作服等防护衣物并应保证在每个现场至少有一套调试工具。

本手册适用于匹配核奥达YTYP504-502门电机的门机系统电气调试，适用于控制柜、曳引机、编码器在出厂时进行了配套调试工作的电梯系统。

本手册需要配套《电气安装手册》使用。

电梯安全关系重大，因此要求每位调试人员工作认真仔细，决不放过任何疑点或进行危险操作！在调试过程中发现问题可以及时与电气设计室联系。

2 门机控制器调试 2.1电气说明本调试手册默认参数仅适用于匹配核奥达YTYP504-502门电机的门机系统。

本系统为同步门机控制系统，同步门机没有位置检测开关（开到位、开变速、关变速、关到位），而采用装于门电机上的编码器来采集到位及变速信号。

星马ACVF(安利索)门机变频器调试说明Safety nsBefore XXX and n of the equipment。

please read the safety XXX.XXX levels: "n" and "Danger."n: XXX.Danger: Incorrect use may cause us injuries。

disability。

or even death。

as well as XXX.n:1.n and nDo not install XXX.Install on metal or non-XXX.Do not grab the XXX the risk of injury from falling.Make sure the XXX is secure。

or it may fall and XXX.2.Wiringn:Confirm that the AC main XXX.Do not connect the power supply to the output U。

V。

W terminals.Danger:Confirm that the input power supply is in the OFF state before wiring.Only connect AC single-phase 220V input power supply。

The equipment must be grounded (NEC and other n standards).XXX.3.n and Runningn:Do not touch the heat sink as it can e very hot and cause burns.Do not change the settings of the frequency XXX.Danger:Be sure to connect the power supply after XXX turning on the power。

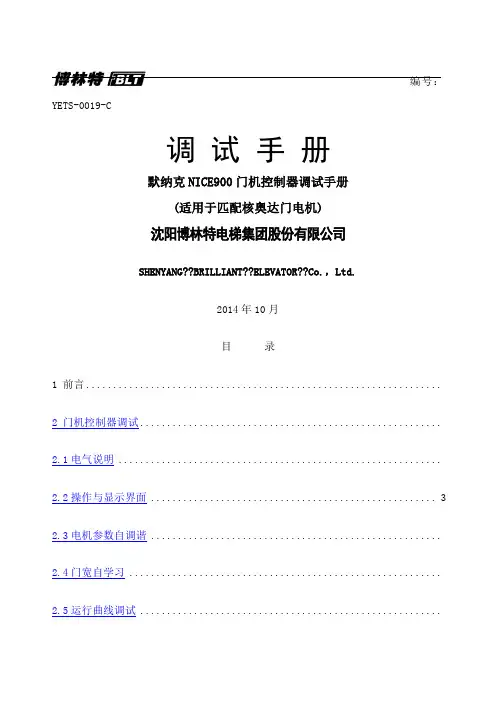

编号：YETS-0019-C调试手册默纳克NICE900门机控制器调试手册(适用于匹配核奥达门电机)沈阳博林特电梯集团股份有限公司SHENYANG??BRILLIANT??ELEVATOR??Co.，Ltd.2014年10月目录1 前言..................................................................2 门机控制器调试........................................................2.1电气说明 ............................................................2.2操作与显示界面 (3)2.3电机参数自调谐 ......................................................2.4门宽自学习 ..........................................................2.5运行曲线调试 ........................................................2.6参数表 ..............................................................2.7故障诊断及对策 ......................................................存档：【资料室】电子存档：【产品管理】发送部门：【按Q/BLT 51.03文件分发部门与份数统计表】1 前言本手册所阐述的内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。

为了您个人及他人的安全，请勿执行您无资格执行和没有认证的工艺步骤。

本手册包括的所有图纸和信息属沈阳博林特电梯股份有限公司财产，不能任意直接或间接地传播、公开、并损坏沈阳博林特电梯股份有限公司的利益。

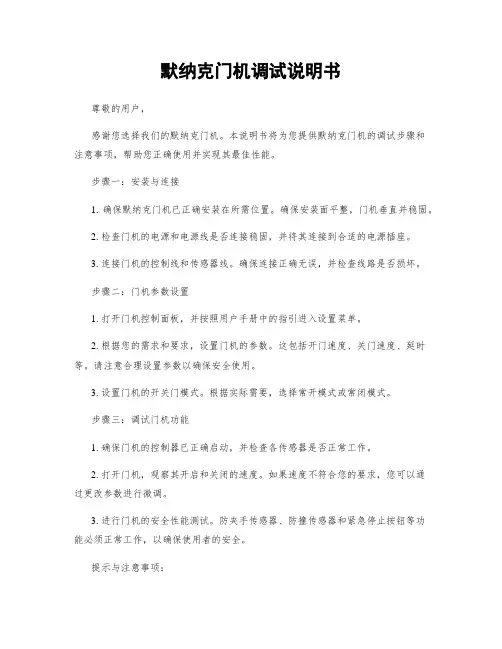

默纳克门机调试说明书尊敬的用户，感谢您选择我们的默纳克门机。

本说明书将为您提供默纳克门机的调试步骤和注意事项，帮助您正确使用并实现其最佳性能。

步骤一：安装与连接1. 确保默纳克门机已正确安装在所需位置。

确保安装面平整，门机垂直并稳固。

2. 检查门机的电源和电源线是否连接稳固，并将其连接到合适的电源插座。

3. 连接门机的控制线和传感器线。

确保连接正确无误，并检查线路是否损坏。

步骤二：门机参数设置1. 打开门机控制面板，并按照用户手册中的指引进入设置菜单。

2. 根据您的需求和要求，设置门机的参数。

这包括开门速度、关门速度、延时等。

请注意合理设置参数以确保安全使用。

3. 设置门机的开关门模式。

根据实际需要，选择常开模式或常闭模式。

步骤三：调试门机功能1. 确保门机的控制器已正确启动，并检查各传感器是否正常工作。

2. 打开门机，观察其开启和关闭的速度。

如果速度不符合您的要求，您可以通过更改参数进行微调。

3. 进行门机的安全性能测试。

防夹手传感器、防撞传感器和紧急停止按钮等功能必须正常工作，以确保使用者的安全。

提示与注意事项：1. 在调试门机时，请确保工作区域没有其他人员，并保持安全距离。

2. 确保门机的工作环境干燥、无尘、无异物干扰。

3. 如遇到问题，请勿私自拆卸门机或维修，应及时联系售后服务人员。

希望本调试说明书能够对您调试和使用默纳克门机提供有效帮助。

如有任何进一步的疑问或需求，请随时与我们联系。

祝您顺利完成调试，并满意地使用默纳克门机。

祝好！您真诚的默纳克门机团队。

目录1. 一般调试说明 (21.1 输入输出口定义和说明:如表3-3和3-4所示.......................2 1.2 打开变频器开关...................................................3 1.3 输入密码 (3)1.4 初始化(可选项...................................................4 1.5 定位(可选项.....................................................5 1.6 判定电机旋转方向(可选项.........................................5 1.7 自学习...........................................................6 1.8 门机演示运行.....................................................7 1.9 门机正常状态设置.................................................9 1.10 力矩保护的设定.................................................11 1.11 门机与控制柜连接设置...........................................122. 高级调试步骤 (142.1 准备............................................................14 2.2 设置电机参数....................................................14 2.3 设置电机定位角..................................................14 2.4 设置电机旋转方向................................................15 2.5 设置门刀类型. (16)2.6 自学习..........................................................16 2.7 门机演示运行....................................................16 2.8 门机正常状态设置................................................16 2.9 开关门曲线......................................................173. 参数列表. (183.1 监视参数组......................................................18 3.2 现场调整参数(Field AdjustEEPROM..............................19 3.3 调节器参数Regulator ............................................20 3.4 马达参数MotorParameter ........................................20 3.5 驱动器参数Drive ScalingParameters .............................21 3.6 增强参数EnhancedParameters ....................................21 3.7 VF 参数.........................................................23 4. 常见故障的处理方法 (234.1 自学习故障......................................................23 4.2 门机不开门......................................................24 4.3 控制系统接收不到到达信号........................................24 4.4 门运行到开门限位处无停止........................................24 4.5 开门或关门时撞门 (24)4.6 开始开门或开始关门时速度过快....................................24 4.7 开关门过程中门机有抖动..........................................25 4.8 电机堵转.. (25)4.9 关门不到位时开门................................................25 4.10 门刀噪声.......................................................25 4.11 查看故障. (25w u g a o r1. 一般调试说明在门机调试之前务必保证以下事项:z电梯控制柜里门机类型设为13z根据系统地址表设置门机的相应地址z门刀底板上有防扒刀片螺栓,防扒刀片被提起z电梯处在检修状态z轿顶急停按钮被按下z轿顶与变频器之间电缆正确连接z门机安装完毕,且接线正确,未上电之前,手推拉门,门运行有阻力,拔下电机三相动力插头P4,门运行顺畅。

第二章、门机控制器的操作与调试2.1操作显示说明附操作器正面照片（带LOGO和型号）,更换掉下面的图片操作器指示灯意义：2.1.1参数操作显示YS-K01门机控制器的操作显示需使用选配件YS-P01操作器。

操作器的显示状态有以下几种状态（根据软件表现更改内容）1.停机状态显示停机状态显示的参数有：输出端子状态、门位置、开门速度、输入端子状态、母线电压，通过》键实现各种状态参数的循环显示选择。

插入实物照片2.运行状态显示运行状态显示的参数有：输出端子状态、门位置、开关门速度设定、当前运行速度、输出电压、输出电流、输出力矩、母线电压、输入端子状态，通过》键实现各种状态参数的循环显示选择。

插入实物照片3.参数编辑状态以设定参数P1.01为230V为例说明：首先按下PRG键，操作器显示-P0-，该菜单为一级菜单显示，然后按∧键显示-P1-,然后按ENTER键进入P1组内部参数组；然后按∧键显示P1.01，按ENTER键进入该功能码，该功能码显示值为220，通过按∧键将值修改为230，按ENTER键确认修改,修改完后功能码组显示P1.02，按PRG键退回一级菜单显示-P1-，按PRG键退回停机或运行监视状态。

插入实物照片4．故障状态显示当控制器处于故障状态时，操作器显示故障码，当故障排除后，按下STOP/RESET键复位故障，操作器恢复到停机状态显示。

故障显示内容参见附录2故障诊断与对策插入实物照片2.1.2 参数上传和下载批处理YS-K01门机控制器为适应电梯行业调试和维护高效率的需求，设计有控制曲线参数存储和批处理功能。

对于相同门宽、相同型号的门机，可以用同样的曲线参数实现门的开关控制，把经验曲线参数从调试效果良好的门机控制器上传到操作器，再从操作器下载到相同门宽、相同型号的门机使用的门机控制器,就可以实现良好的开关门控制。

例如：1号门和2号门宽度相同，门机械配置型号相同，1号门运行曲线调试好后，把控制器A 的曲线参数上传到操作器的相应位置，并编好组号，从操作器对应组号位置把曲线经验参数下载到控制器B ，控制器B 就可以实现对2号门的良好开关门控制。

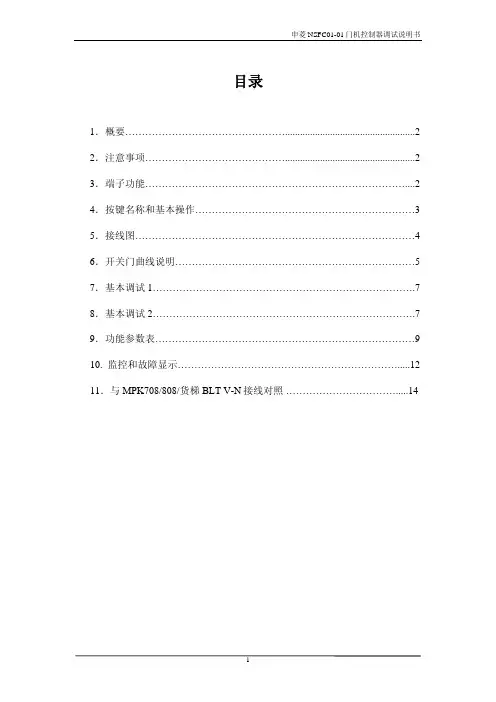

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。

NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V 以下时进行否则有触电 的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损 坏财物的危险。

3、端子功能端子名称 电缆线号（颜色）端子功能说明 L / N / 接地 褐色/兰色/黄绿 单相交流电源输入端子U / V / W U/V/W 电机接线端子1 2# 开门命令常开输入（NO ）2 3# 关门命令常开输入（NO ）3 --* 开门限位常闭输入（NC ）4 --* 关门限位常闭输入（NC ）8 1# 开关门输入公共端（COM ）9 红色 电源 +12VDC10 兰色 编码器 A 相11 绿色 编码器 B 相12 黑色 电源 0VDCC2-C3 4# 到位输出公共端B2 5# 开门到位常闭输出（NC ）B3 6# 关门到位常闭输出（NC ）C1 故障 输出公共端（COM ）B1 故障 常闭输出（NC ）A1 备用 故障 常开输出（NO ）注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序显示内容注：参数d 在参数p之后。

门机控制器调试手册门机控制器调试手册1、引言本文档旨在提供门机控制器的调试指南，以确保正确配置和操作门机控制器。

本手册适用于新安装的门机控制器，以及需要调试的门机控制器。

请按照本手册的步骤进行操作，并确保安全操作。

2、硬件设备准备2.1 门机控制器检查在调试门机控制器之前，请仔细检查门机控制器的状态，确保其正常工作。

检查项包括：- 门机控制器的电源和连接是否正常。

- 门机控制器的机械部件是否正常，如电动机、传感器等。

- 门机控制器的电气部件是否正常，如继电器、接线端子等。

2.2 检查连接线确保门机控制器与相关设备（如电源、传感器、电动机等）之间的连接线正确连接，并且连接稳固可靠。

检查连接线的接头是否松动或损坏。

3、软件配置3.1 安装门机控制器软件根据门机控制器的型号和规格，选择合适的软件版本，并将其安装在控制器所连接的计算机上。

3.2 连接门机控制器通过合适的通信接口，将计算机与门机控制器连接起来。

确保连接稳固，可以正常通信。

3.3 配置门机控制器参数在门机控制器软件中，根据实际需求设置控制器的参数。

参数包括但不限于：- 门机运行速度和加速度- 门机运行模式（手动、自动等）- 传感器的类型和位置- 报警和故障检测参数4、调试过程4.1 启动门机控制器按照操作手册中的指导，启动门机控制器。

检查控制器是否能够正常运行，是否有异常报警或故障。

4.2 联动测试测试门机控制器与其他设备的联动情况，如连接的传感器是否能够准确探测运动状态，是否能够正确控制电动机运行。

4.3 运动调试通过门机控制器软件，对门机的运动进行调试。

测试不同的运行模式和参数设置，观察门机的运动情况，并根据需要进行调整。

4.4 报警和故障测试模拟故障情况，如传感器故障、控制器故障等，测试门机控制器的报警和故障检测功能，确保其能够及时报警并停止运行。

5、文档附件本文档涉及的附件包括：- 门机控制器操作手册- 门机控制器软件安装包6、法律名词及注释- 门机控制器：用于控制门机运行的设备，包括硬件和软件部分。

acvf2006门机调试手册acvf2006门机调试手册一、前言acvf2006门机是一种先进的自动门控制系统，具有高效、安全、可靠的特点。

为了确保门机的正常运行，本手册将详细介绍acvf2006门机的调试方法和步骤。

二、调试前的准备工作1. 确保门机的安装位置符合要求，没有任何障碍物阻挡门的开闭。

2. 检查门机的电源是否正常，电压是否稳定。

3. 确保门机的控制器和传感器连接正确，无松动或接触不良的情况。

三、调试步骤1. 打开acvf2006门机的控制器，检查显示屏上的参数设置是否正确。

根据实际情况，调整门机的开门速度、关门速度、延时时间等参数。

2. 按下控制器上的“测试”按钮，观察门机的运行情况。

确保门机能够正常开启和关闭，且速度适中。

3. 检查门机的安全传感器是否正常工作。

用手或其他物体阻挡门的运动，观察门机是否能够及时停止，并发出警报。

4. 检查门机的遇阻反弹功能。

用手或其他物体轻轻碰触门机，观察门机是否能够迅速反弹，避免夹伤或损坏。

5. 检查门机的紧急停止功能。

按下控制器上的“停止”按钮，观察门机是否能够立即停止运行。

6. 检查门机的手动开启功能。

按下控制器上的“手动开启”按钮，观察门机是否能够顺利地手动开启。

7. 检查门机的自动关闭功能。

设置延时时间后，观察门机是否能够在延时时间结束后自动关闭。

8. 检查门机的电源保护功能。

断开门机的电源，再重新接通电源，观察门机是否能够自动恢复正常工作。

四、调试注意事项1. 在调试过程中，要注意自身安全，避免手部或其他身体部位被夹伤。

2. 调试时要仔细观察门机的运行情况，确保每个功能都能够正常工作。

3. 如发现任何异常情况，应立即停止调试，并检查故障原因。

4. 调试完成后，要将控制器上的参数设置保存，以备日后维护和调整。

五、总结acvf2006门机是一种先进的自动门控制系统，通过本手册的调试方法和步骤，可以确保门机的正常运行。

在调试过程中，要注意安全，仔细观察门机的运行情况，并及时处理异常情况。

kma型门机控制器调试说明以KMA型门机控制器调试说明为标题的文章一、引言KMA型门机控制器是一种用于控制门机运行的设备，它可以实现对门机的自动控制和监测。

在进行KMA型门机控制器的调试时，需要遵循一定的步骤和方法，以确保门机的正常运行。

本文将介绍KMA型门机控制器的调试方法和注意事项。

二、调试步骤1. 确认硬件连接：首先，需要检查KMA型门机控制器与门机之间的硬件连接是否正确。

确保所有的电缆连接牢固可靠，没有松动或断开的情况。

2. 配置控制参数：接下来，需要对KMA型门机控制器进行参数配置。

根据门机的具体情况，设置控制器的运行模式、运行速度、运行方向等参数。

确保参数设置正确，符合门机的要求。

3. 调试控制逻辑：在参数配置完成后，需要对KMA型门机控制器的控制逻辑进行调试。

通过模拟门机的运行情况，检查控制逻辑是否正确。

例如，可以模拟门机的起动、停止、换向等情况，观察控制器的响应是否符合预期。

4. 监测运行状态：在调试过程中，需要实时监测门机的运行状态。

通过KMA型门机控制器提供的监测功能，可以查看门机的运行速度、位置、电流等参数。

如果发现异常情况，及时进行调整和修正。

5. 优化控制参数：在完成基本调试后，可以根据实际情况对控制参数进行优化。

通过不断调整参数，使门机的运行更加平稳、高效。

同时，需要注意参数调整的范围，避免超出门机的安全运行范围。

6. 测试运行效果：最后，进行门机的测试运行。

通过模拟实际工作场景，观察门机的运行效果是否满足要求。

如果发现问题，及时进行调整和修正，直到门机的运行达到预期目标。

三、调试注意事项1. 安全第一：在进行KMA型门机控制器的调试时，要始终将安全放在第一位。

确保门机的运行不会对人员和设备造成伤害。

在调试过程中，要注意遵循相关的安全操作规程和标准。

2. 逐步调试：在调试过程中，要逐步进行，一步一步地调试。

不要急于求成，确保每一步调试都完成并验证通过后，再进行下一步。
