隧道边仰坡技术交底

一、交底目的为确保隧道洞口边仰坡施工过程中的安全，提高施工人员的安全意识，预防和减少安全事故的发生，特进行本次安全技术交底。

二、工程概况1. 隧道名称：____________________2. 隧道位置：____________________3. 隧道长度：____________________4. 隧道洞口边仰坡长度：____________________5. 隧道洞口边仰坡高度：____________________6. 地质情况：____________________三、安全注意事项1. 施工人员必须经过专业培训，持证上岗，熟悉本工种的操作规程和安全注意事项。

2. 施工现场应设置明显的安全警示标志，并定期检查和维护。

3. 施工人员必须佩戴安全帽、安全带等个人防护用品。

4. 施工过程中，应确保施工机械和设备的安全性能良好，定期进行检查和维护。

5. 施工现场应保持整洁，防止因杂物堆积引发事故。

6. 隧道洞口边仰坡施工过程中，应严格按照施工方案进行操作。

四、施工方案1. 施工前，应进行现场勘察，了解地质情况，制定合理的施工方案。

2. 施工过程中，应遵循“先排水，后支护，再开挖”的原则。

3. 洞口边仰坡开挖应自上而下分层进行，每次开挖高度不宜超过1.5米。

4. 洞口边仰坡支护采用锚杆、钢筋网、喷射混凝土等材料。

5. 施工过程中，应确保支护结构的稳定性，防止发生坍塌。

五、安全防护措施1. 施工现场应设置安全防护设施，如安全网、防护栏、警戒线等。

2. 施工过程中，应设置专人进行安全巡查，发现问题及时处理。

3. 施工人员上下班途中，应遵守交通规则，确保交通安全。

4. 施工现场应设置消防设施，并定期检查和维护。

六、应急处理措施1. 发生安全事故时，应立即启动应急预案，迅速组织救援。

2. 施工现场应配备急救药品和器材，以便及时处理伤员。

3. 施工人员应熟悉应急预案，提高应急处置能力。

七、交底内容1. 施工人员应熟悉本工种的操作规程和安全注意事项。

隧道进口边仰坡防护技术交底一、背景和目的地铁隧道作为公共交通工程重要组成部分，具有运输效率高、安全可靠、环保节能等诸多优点，因此得到了广泛的建设和运营。

然而，隧道工程也存在一些安全隐患，其中隧道进口边仰坡是一个重点需要关注的方面，因为该区域的交通安全意外事故易发性相对较高。

因此，本文档旨在对隧道进口边仰坡防护技术进行交底，以确保隧道运营过程的安全性。

二、防护技术介绍隧道进口边仰坡是指隧道顶盖拱顶和地面之间的夹角区域，该区域的高度不同于隧道内部顶盖和地面的高度，存在高低落差。

因此，若没有适当的防护措施，行人和机动车辆在经过该区域时存在撞击、翻车等安全风险。

针对该问题，常见的防护技术主要有以下几种：1. 铁路隧道进口边仰坡防护技术铁路隧道进口边仰坡防护技术主要采用射灰混凝土施工方法进行。

该方法需要选用高强度、抗压、防水性等特点较好的混凝土材料，同时施工时需要掌握一定精度和施工技术，以确保混凝土坡面的平整度和防水效果。

2. 城市隧道进口边仰坡防护技术城市隧道进口边仰坡防护技术主要采用钢管护栏、防撞墙等方式进行。

这种方法利用金属材料的高度韧性和抗撞能力，可以有效降低行人和机动车辆在进出隧道时的安全风险。

3. 其他隧道进口边仰坡防护技术除了上述两种常见的隧道进口边仰坡防护技术之外，还有一些其他的技术方法可以应用于防护，例如地理纤维混凝土、高分子材料等。

三、技术交底1.施工前在进行施工前，首先需要进行场地勘测、设计规划、材料采购等工作。

其中，场地勘测和设计规划是非常重要的步骤，需要考虑到车辆尺寸、车速、行人通行量、地质环境等多个方面的因素，以确定最佳的施工方案和防护措施。

2.材料选择在选择材料时，需要注意其强度、厚度、韧性等性能指标，以保证其安全性和使用寿命。

同时，需要结合实际场地情况进行具体选择，例如地理纤维混凝土可以在地质环境较差的场地使用，而高分子材料则适用于高速公路等车流量大的场所。

3.施工工艺施工工艺是决定防护效果的重要因素之一。

一、工程概况1. 工程名称：__________隧道工程2. 施工地点：__________（具体位置）3. 施工单位：__________4. 施工项目负责人：__________二、施工背景1. 隧道仰坡施工是隧道工程中的重要环节，其质量直接关系到隧道施工的安全和进度。

2. 本工程隧道仰坡地质条件复杂，存在滑坡、坍塌等安全隐患。

三、施工安全目标1. 确保施工人员生命安全。

2. 确保工程质量和进度。

3. 防止环境污染和生态破坏。

四、施工安全措施1. 人员安全（1）施工人员必须经过专业培训，取得上岗证后方可进行施工。

（2）施工人员应佩戴安全帽、安全带等个人防护用品。

（3）施工现场设置安全警示标志，明确危险区域。

2. 机械安全（1）机械设备必须经过检验，确保性能良好。

（2）机械设备操作人员必须经过培训，熟悉操作规程。

（3）机械设备操作前应检查设备状态，确保安全。

3. 施工工艺安全（1）严格按照设计文件和施工规范进行施工。

（2）采用先进的施工工艺和施工技术，提高施工效率和质量。

（3）加强施工现场的监测和巡视，及时发现和处理安全隐患。

4. 地质安全（1）对隧道仰坡地质情况进行详细调查，评估地质风险。

（2）根据地质情况，采取相应的支护措施，确保施工安全。

（3）加强地质监测，及时发现和处理地质变化。

5. 环境保护安全（1）施工过程中，严格控制噪声、粉尘等污染物的排放。

（2）加强施工现场的绿化，保护生态环境。

（3）做好水土保持工作，防止水土流失。

五、施工安全管理1. 成立施工安全管理小组，负责施工现场的安全管理工作。

2. 施工单位应建立健全安全生产责任制，明确各级人员的安全职责。

3. 加强施工现场的安全检查，及时发现和处理安全隐患。

4. 定期对施工人员进行安全教育，提高安全意识。

六、应急处理1. 制定应急预案，明确应急响应程序和措施。

2. 加强应急演练，提高应急处置能力。

3. 一旦发生安全事故，立即启动应急预案，采取有效措施进行处置。

隧道工程边仰坡防护施工技术交底一、项目背景隧道工程是一项复杂而庞大的工程，其中边仰坡是隧道施工中需要特别注意的区域。

边仰坡是指隧道两侧的山体坡度，施工过程中需要采取相应的防护措施，以保证施工工人和设备的安全，同时减少对周边环境的影响。

本文将介绍隧道工程边仰坡防护施工技术交底，包括施工前的准备工作、施工过程中的注意事项以及施工后的检查验收。

二、施工前准备在开始边仰坡防护施工之前，需要进行一系列的准备工作。

1. 边仰坡勘察与设计边仰坡的勘察与设计是确定施工方案的重要环节。

施工方案需要根据具体的地质情况、坡度、坡面稳定性等因素进行综合考虑，并结合实际情况进行设计。

在勘察和设计阶段，需要综合运用地质勘察、测量技术等手段，保证设计方案的准确性和可行性。

2. 施工方案制定根据边仰坡的勘察与设计结果，制定详细的施工方案。

施工方案包括材料选择、施工工艺、施工机械的选择与配置等内容。

方案制定过程中，需要充分考虑施工安全、工程质量和进度等因素，并预留充足的施工时间。

3. 施工人员培训施工前，需要对参与边仰坡防护施工的工作人员进行培训。

培训内容包括施工要点、操作规程、安全注意事项等。

通过培训，提高施工人员的技术水平和安全意识，确保施工过程安全有序进行。

三、施工过程1. 施工材料准备根据施工方案，准备所需的施工材料，包括护坡网、锚杆、喷锚浆等。

施工材料需要经过质量检查，确保符合相关标准和规范要求。

2. 边仰坡清理与处理在施工过程中，首先对边仰坡进行清理与处理。

清理工作主要包括清除杂乱物、石块和松动土等，以保证施工面整洁。

处理工作主要是对边仰坡进行加固和稳定处理，包括喷锚、锚杆加固等。

3. 护坡网安装护坡网是边仰坡防护的重要设施之一。

在进行护坡网安装前，需要根据设计要求进行定位和标识，确定网格位置和尺寸。

安装过程中，需要使用专用工具和设备，确保护坡网安装牢固可靠。

4. 喷锚加固喷锚是边仰坡稳定处理的主要方法之一。

在喷锚加固时，需要先进行基坑开挖，然后喷洒锚杆孔内的浆液。

隧道边仰坡施工技术交底隧道洞口边仰坡开挖前，应先清除边仰坡上的浮土、危石，并做好洞外截水沟和边仰坡施工的临时排水沟，以防地表水冲刷而造成边仰坡失稳。

边仰坡开挖主要采用人工配合机械开挖，若岩层较硬，无法直接采用机械开挖时，可选用浅眼松动爆破进行开挖，爆破时应尽量减少对坡面岩体的破坏与扰动。

洞口边坡开挖坡率为1:1，仰坡开挖坡率为1:1.5，开挖至上而下进行，严禁掏底开挖或大药量爆破，开挖后应及时进行防护，洞口边仰坡采用三维网或浆砌片石网格防护，所有人工坡面与自然坡面均按设计要求进行绿化。

明洞开挖应留取核心土，拉两侧边槽开挖至明暗洞交界处，明洞段边坡开挖坡率为1:0.5，边坡边开挖边进行喷锚网临时支护，明暗洞交界处仰坡开挖坡率为1:0.25，边仰坡采用相同支护方式，并进行网喷包边，支护参数：4m长Φ22砂浆锚杆，间距按1.5m梅花形布置，Φ6.5钢筋网片，网格尺寸为25*25cm，C25早强喷射混凝土，厚度为10cm。

锚杆及钢筋网片所用钢材必须垫高，整齐堆放在钢筋棚内，防止锈蚀。

锚杆及钢筋网片严格按照施工图纸要求的尺寸准确下料，精心加工，施工时合理布置锚杆孔位，严格按设计图纸要求确定锚杆数量、钻孔深度和锚杆间距，锚杆锚入长度不小于设计长度的95%。

孔钻好后用高压水将孔眼冲洗干净，根据试验室提供的砂浆配合比拌和砂浆，砂浆应拌合均匀，随拌随用，注浆时注浆管应插至距孔底5-10cm，随水泥砂浆的注入缓慢匀速拔出，并始终保持注浆管口埋在砂浆内，以免浆液出现空洞。

当浆液饱满时随即迅速将锚杆插入，锚杆应外露10-15cm，方便拉拔试验，锚杆杆体插入孔内的长度不得短于设计长度的95%，锚杆插入到设计深度后立即采用锚固剂将锚垫板周围的空隙封堵密实，若插入时孔口无浆液流出，应将杆体拔除重新注浆。

待锚杆安装完毕，注浆凝固后，进行钢筋网片铺设，钢筋网片要注意网格尺寸和网片搭接长度满足设计要求，网片必须轻抬轻放，避免产生变形。

隧道洞口边仰坡技术交底洞口边仰坡技术交底一、技术交底范围XX岭隧道洞口处边仰坡施工。

二、制定状况边坡：边仰坡开挖及支护参数为：左右边坡坡脚分别设置在左线隧道中线左侧8.13m及右线隧道中线右侧8.13m处，明暗交界处至洞口处边坡坡度为1:0.5,洞口向小里程方向边坡坡比为1：1,边坡应开挖至结构制定基线以下1.87m处；仰坡：仰坡自开口线向下开挖至洞顶位置〔结构制定基线以上8.65m〕,坡比为1：0.75,开挖范围在左线隧道左侧边坡与右线隧道右侧边坡之间，明暗交界处〔洞顶以下位置〕掌子面坡比不大于1：0.Io 支护参数：在边仰坡范围内铺设巾8钢筋网，网格间距30cmX30cm；设置巾22砂浆锚杆，锚杆长3m,间距1.5mX1.5m,梅花型布置，其端头与钢筋网焊接连接。

C20喷射混凝土，厚度为10cm。

三、开始施工的条件及施工准备工作人员：钢筋工、喷混工、开挖工、电工、专业司机，测量工、电焊工、安全防护员及专业技术人员，人员数量按工程实际进行配置。

设备：挖掘机、喷浆机、空压机、凿岩机、自卸车，以上设备性能优良，报验合格满足使用要求。

材料：圆钢，巾22砂浆锚杆，水泥〔P.042.5〕,砂子、碎石、速凝剂、减水剂、水、片石、8号铁丝。

所有主体工程材料均必须试验检验合格后，才干投入施工使用。

四、施工工艺1、锚杆施工锚杆在坡面开挖和初喷混凝土后打设，钻孔时保证孔口坡面整平，使坡面与钻孔方向垂直,采纳人工手持风钻成孔，采纳挤压泵倒退式注浆，灌浆管应插至距孔底5?10cm处,并随水泥砂浆的注入缓慢匀速拨出，灌浆压力不得大于0.4Mpa；灌浆管后应及时插入锚杆杆体，采纳全长粘接锚杆灌浆必须饱满，浆液不满时应及时补灌，人工打入锚杆，安装垫板。

施工技术措施:a孔径要与锚杆直径相匹配。

钻头直径应大于锚杆直径15mm,孔位偏差±10mni,孔深偏差±50mni。

b孔向应按制定方向钻进，垂直岩面；锚杆规格、长度、直径符合制定要求，锚杆杆体除锈除油。

目录一、施工人员 (1)二、施工机械 (1)三、施工内容 (1)1、施工工序 (1)2、边仰坡截排水工程 (2)3、开挖 (2)4、边、仰坡防护 (3)5、喷射混凝土 (3)6、砂浆锚杆 (3)四、质量保证措施 (4)五、安全保证措施 (4)1、机械安全 (4)2、安全用电措施 (4)六、文明施工措施 (4)七、环境保护措施 (5)1、加强检查和监控工作 (5)2、防止大气污染措施 (5)3、植被保护及水土保持 (5)洞门边仰坡施工技术交底周家营隧道左幅施工里程ZK54+116~ZK54+501，长度385m。

周家营隧道左幅出口洞门长20m，为削竹式洞门。

隧道出洞口处于一山体陡坡下，山坡坡面植被较发育，覆盖有薄层的碎石土，下伏基岩为早元古代闪长岩，岩体较破碎，围岩分级为V级，山体未见基岩裸露。

洞门边、仰坡开挖采用明挖法施工，洞口临时边、仰坡及其主开挖面采用喷锚防护。

一、施工人员施工人员主要由开挖班12人、支护班18人、机械班6人、空压机司机1人、电工1人组成。

现场2名管理人员要随时观察边仰坡动态以及开挖顺序，保证在施工工程中安全监控到位。

二、施工机械序号机械名称单位数量备注1 挖掘机台 12 装载机台 23 自卸车辆 34 风镐把 65 风枪把 66 电焊机台 47 钢筋调直机台 18 切割机台 19 空压机台 410 湿喷机台 1三、施工内容1、施工工序洞口施工工序详见洞口段施工工艺流程图2、边仰坡截排水工程遵循“防、排、截、堵相结合，因地制宜，综合治理”的原则，保证隧道结构物和营运设备的正常使用和行车安全。

洞口开挖前，先清除开挖范围内的树木、杂草，检查边、仰坡以上山坡稳定情况，在边仰坡开挖前应完成截排水工程，边、仰坡截、排水沟应与洞外排水系统良好连接；对不利于施工及营运安全的坑洞、漏斗、陷穴、裂缝等，采取封闭、引排、截流等排水措施。

截水沟将边仰坡以外区域的水流引入天然沟排走。

明洞回填地表设置排水沟，将边仰坡及明洞地表水沿水沟引出隧道区，进入天然沟排走。

施工技术交底工程名称部位名称隧道工程工序名称隧道变仰坡技术交底交底日期交底内容：1、施工方法：施工顺序为测量放线→施工截排水→地表加固→边仰坡防护测量放线：测量组首先对进洞的各个桩点进行复核，做到准确无误，然后放出边、仰坡的开挖边线，自上而下开挖，在开挖过程中根据施工需要进行边坡成型检查。

施工截排水：在洞门开挖前，首先做洞口场地的截排水系统，确保施工场地排水通畅。

在明洞开挖槽边、仰坡开挖线5m以外设置M7.5浆砌片石截水天沟（具体尺寸详见附图），截水天沟与地面排水系统相连，确保地表水及时排出。

边仰坡防护：锚网喷防护，自上而下，随开挖分层及时施作，必要时随开挖随支护。

做好坡顶喷砼防护层与原坡面衔接，防止坡面风化，引起水土流失、导致边坡防护受到损坏。

必须严格按照设计要求施作好锚喷支护，方可进洞，严格按设计工序分部开挖，洞口开挖后应及早施做全断面初支，使初支封闭成环，确保洞口围岩的稳定。

2、设计边仰坡支护参数为：在边仰坡范围内铺设φ6.5钢筋网，网格间距20cm×20cm，设置φ22砂浆锚杆，锚杆长4m，呈1.2m×1.2m梅花型布置，其端头与钢筋网焊接连接。

C20喷射混凝土，厚度为10cm。

3、技术要求：（1）、截水天沟的位置、断面、尺寸、坡度、高程应符合设计要求；截水天沟两侧填土应夯实，并高于沟顶，以免雨水渗入截水沟基础内；排水设施应纵坡顺适、沟底平整、排水畅通，无冲刷阻水现象；天沟要求线形美观、顺直。

(2)、边仰坡施工时先清除上部危岩，然后按设计坡度用全站仪放样出仰坡起始位置，采用挖掘机自上而下分层刷坡，施工时确保坡面平顺，没有大面积凹凸区域，同时要防止岩石风化，雨水渗透等因素导致边坡坍塌。

(3)、洞口段土石方开挖采用明挖法施工，开挖逐段向暗洞方向自上而下横向分层、纵向分段的方法进行施工；采用挖掘机开挖，必要时采取浅孔小台阶爆破和人工配合机械刷坡，装载机装碴，自卸汽车出碴。

开挖后坡面应稳定，平整，美观。

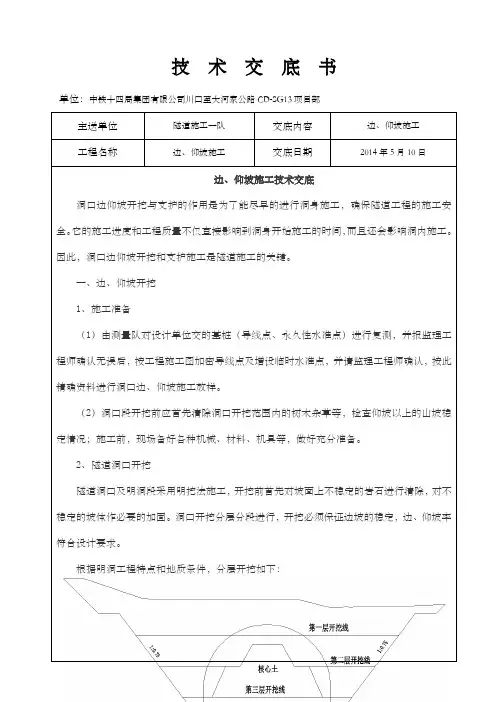

边、仰坡施工技术交底前言边、仰坡施工是道路、桥梁、隧道等工程建设的常见技术之一。

其需要结合各种设备、工艺进行实施，且对施工人员的技术要求较高。

本文将对边、仰坡施工涉及到的工艺进行解析和交底，旨在更好地指导施工现场的施工工作。

边坡施工工艺边坡施工前期准备边坡施工前期准备很关键，这对于整个工程的进行起到了至关重要的作用。

准备工作包括:1.设备准备：需要对施工所需的各种设备进行检查、保养和调整。

比如挖掘机、起重机、运输车辆等。

2.材料准备：需要对所需的各种材料进行充分的准备。

比如水泥、石料、强度钢筋等。

3.地质勘探：地质勘探是关键的一环，需要对边坡的结构和地质情况进行科学合理的勘探，并绘制相应的图纸和方案。

4.安全措施：需要制定合理的安全措施和应急预案，确保施工人员在安全的环境下开展工作。

边坡整体开挖边坡开挖包含了整体开挖和局部开挖两个部分，整体开挖是指将边坡整体露出，搭建起边坡模板以进行模板施工和地基处理。

局部开挖则是指在整体开挖的基础上对边坡进行精细的处理，以便于接下来的施工。

整体开挖的步骤如下：1.挖掘：采用挖掘机械挖掘法，按照施工设计图布置先进退式交错挖掘段，按照设计要求及时清理石质、土质和泥沙。

2.防护：铺设防护网或搭建护坡钢架。

3.整形：整形边坡清除边坡上的泥浆、不完整结构和杂物堆积物，整理边坡面形成一定的边坡面曲线最后将边坡面清水喷洒，以使边坡面保持湿润状态。

4.模板施工：按照设计要求，安装边坡模板，用于支撑混凝土施工。

根据设计要求，可采用预制模板或现场搭设的临时模板。

边坡混凝土施工边坡混凝土施工是在整体开挖和模板施工的基础上进行的，其过程如下:1.配料：按照需求配好混凝土物料，包括水泥、粉煤灰、水、石子等各种材料。

2.浇筑：在模板内进行混凝土浇筑，控制浇筑速度和材料的搅拌状态，确保施工质量。

3.抹灰：用刮刀或抹子对混凝土表面进行抹灰和抹平，以保持边坡表面的平整度和光滑度。

4.养护：对已经完成的混凝土进行养护，使其达到所需的强度。
