船舶舾装件、锚设备

船舶舾装和涂装是船舶建造过程中很重要的组成部分，目前由于采用新的造船模式，实施壳、舾、涂一体化造船法，使壳、舾、涂三大不同性质的作业类型，在空间上分道，在时间上有序，互不干扰，相辅相成。

预舾装和分段涂装大大提高了船舶建造速度和质量。

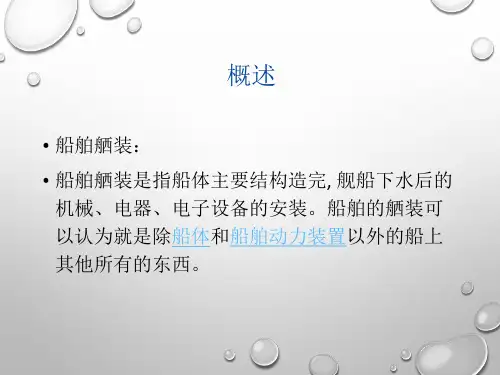

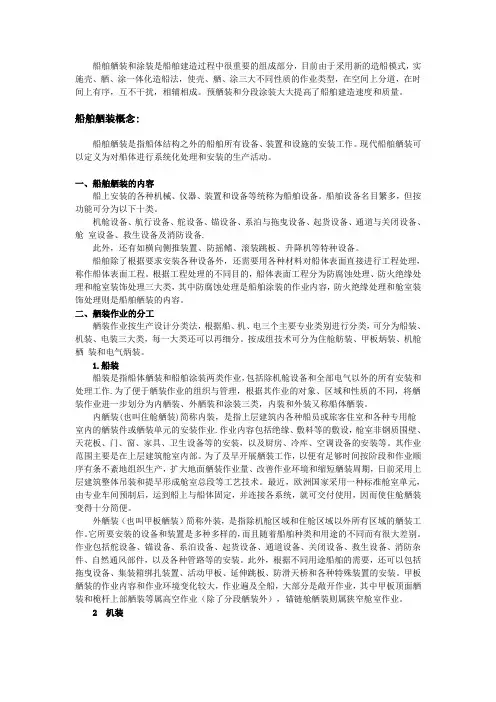

船舶舾装概念:船舶舾装是指船体结构之外的船舶所有设备、装置和设施的安装工作。

现代船舶舾装可以定义为对船体进行系统化处理和安装的生产活动。

一、船舶舾装的内容船上安装的各种机械、仪器、装置和设备等统称为船舶设备。

船舶设备名目繁多，但按功能可分为以下十类。

机舱设备、航行设备、舵设备、锚设备、系泊与拖曳设备、起货设备、通道与关闭设备、舱室设备、救生设备及消防设备.此外，还有如横向侧推装置、防摇鳍、滚装跳板、升降机等特种设备。

船舶除了根据要求安装各种设备外，还需要用各种材料对船体表面直接进行工程处理，称作船体表面工程。

根据工程处理的不同目的，船体表面工程分为防腐蚀处理、防火绝缘处理和舱室装饰处理三大类，其中防腐蚀处理是船舶涂装的作业内容，防火绝缘处理和舱室装饰处理则是船舶舾装的内容。

二、舾装作业的分工舾装作业按生产设计分类法，根据船、机、电三个主要专业类别进行分类，可分为船装、机装、电装三大类，每一大类还可以再细分。

按成组技术可分为住舱舫装、甲板炳装、机舱栖装和电气炳装。

1.船装船装是指船体舾装和船舶涂装两类作业，包括除机舱设备和全部电气以外的所有安装和处理工作.为了便于舾装作业的组织与管理，根据其作业的对象、区域和性质的不同，将舾装作业进一步划分为内舾装、外舾装和涂装三类，内装和外装又称船体舾装。

内舾装(也叫住舱舾装)简称内装，是指上层建筑内各种船员或旅客住室和各种专用舱室内的舾装件或舾装单元的安装作业.作业内容包括绝缘、敷料等的敷设，舱室非钢质围壁、天花板、门、窗、家具、卫生设备等的安装，以及厨房、冷库、空调设备的安装等。

其作业范围主要是在上层建筑舱室内部。

为了及早开展舾装工作，以便有足够时间按阶段和作业顺序有条不紊地组织生产，扩大地面舾装作业量、改善作业环境和缩短舾装周期，日前采用上层建筑整体吊装和提早形成舱室总段等工艺技术。

序号名 称型 号 及 规 格单位 数量制造单位附 注1 锚系泊设备1.1 斯贝克锚 4890kg CB/T711-1995 只 2 有CCS 证书 1.2 锚链 φ54AM 3级 GB/T549-1996 米 550左右舷各275m1.3 锚卸扣GB/T547-1994 只 2 1.4 末端链环 AM 3-E54 GB/T549-1996 只 41.5 肯特卸扣 AM 3-KS54 GB/T549-1996 只 18 4只备用1.6 末端卸扣 AM 3-AS54 GB/T549-1996 只 4 1.7 转环 AM 3-SW54 GB/T549-1996 只 2 1.8 加大链环 AM 3-AS54 GB/T549-1996 只 4 根据锚链长度 选用配套数量1.9 8股丙纶索 φ60 长度190m根 51.10 螺旋掣链器 B54～56 CB/T178-1996 只 2 1.11 掣链器 A6000 CB*877-1984 只 2 1.12 导链滚轮 56 CB/T290-1995 只 21.13 锚链舱眼环 B53～57 CB807-1975 只 2 1.14 螺旋弃锚器 57～67 CB*289-81 只 2 满足水密要求1.15 羊角滚轮导缆器A350 CB/T436-2000只 6 1.16 船用双滚轮导缆器 D350 CB/T58-1983 只 12 1.17船用三滚轮导缆器 D350 CB/T58-1983只2序号 名 称 型 号 及 规 格 单位 数量制造单位 附注1.18 带缆桩 A500 GB/T554-2008 只 31.19 导缆孔 C400×290 CB34-1976 只 21.20 系泊纤维索卷车 72 CB/T498-1995 只 2 容绳量160m1.21 带缆桩 A450 GB/T554-2008 只 82 舵设备2.1 上舵杆 船体结构用锻钢件 根 12.2 下舵杆 船体结构用锻钢件 根 12.3 水密上舵承 C220 CB*789-87 只 12.4 水密下舵承 B280 CB*790-87 只 13 救生消防设备3.1 全封闭耐火救生艇(36P) 右舷一只兼作救助艇 只 23.2 气胀式救生筏 20P QJF-B20 只 1 配静水压力释放器3.3 气胀式救生筏架 AD620 CB3068-91 副 13.4 救生圈 GB4302-84 只 10其中: (带自亮浮灯) GB4541-91 只 3(带30m可浮救生索) 只 2(带自亮灯及烟雾信号) GB3107-91及GB4541-91 只 2 重量不小于4kg3.5 救生圈架 CB640-68 只 10 驾驶室两侧为快速释放式序号 名 称 型 号 及 规 格 单位 数量制造单位 附注3.6 船用救生衣 GB4303-84 件 42 救生衣灯+哨笛3.7 船用救生服 件 363.8 红光降落伞式火焰信号 GB3107.2-82 只 123.9 抛绳枪 GB2557-81 套 1 共4支 手提式火箭型3.10 登乘绳梯 B70 CB/T428-93 部 2 L=21.5m 3.11 水柱/水雾两用水枪 CB3393-91 支 173.12 水龙带箱 CB/T3676-1995 只 173.13 棉消防水带20m CB/T3676-1995 根 123.14 棉消防水带15m CB/T3676-1995 根 53.15 手提式CO2灭火器 5kg CB/T3676-1995 只 4 包括备用灭火器包括备用灭火器3.16 手提式泡沫灭火器 9L CB/T3676-1995 只 40包括备用灭火器3.17 手提式干粉灭火器 5kg CB/T3676-1995 只 363.18 推车式泡沫灭火器 45L CB/T3676-1995 只 23.19 推车式泡沫灭火器 135L CB/T3676-1995 只 13.20 肩背式泡沫喷枪 20L CB/T3676-1995 只 13.21 消防斧 CF22型 把 23.22 消防员装备 套 23.23 紧急逃生呼吸装置 套 7浙江欣海船舶设计研究院 舾装主要设备明细表 LJX9166 – 208 - 01MX第 5 页序号 名 称 型 号 及 规 格 单位 数量制造单位 附注4 信号设备4.1 挖泥作业大号菱形体 只 34.2 挖泥作业大号球体 只 44.3 大型号钟 铜质 只 14.4 大型号笛 只 14.5 本国国旗 3号 面 44.6 国际信号旗 2号 套 24.7 手旗 350×350 副 14.8 标志旗 1号 面 1旗绳 Φ6 米 1005 航行设备5.1 舵角指示器 只 2 壁挂式1只5.2 推进器转速指示器 只 15.3 测深锤 5kg 绳长30m 只 15.4 秒表 504型 只 25.5 船用时钟 104型 只 45.6 无液气压计 DYM3型 只 2浙江欣海船舶设计研究院 舾装主要设备明细表 LJX9166 – 208 - 01MX 第 6 页序号 名 称 型 号 及 规 格 单位 数量制造单位 附注5.7 干湿温度计 272型 只 25.8 温度计 121型 只 25.9 手持风速表 DEM5 只 15.10 胶木倾斜仪 只 35.11 双筒望远镜 GW7×50 只 25.12 电子计算器 只 25.13 看图放大镜 5倍 只 15.14 量角器 TJ1 只 15.15 分规 6″ 只 15.16 三角板 300～350mm 副 15.17 平行尺 把 15.18 海图压铁 块 46 舱室设备 注：厨房围壁天花采用不锈钢板。

2024年船用舾装件市场规模分析前言船用舾装件是指安装在船舶上的各种配件和设备。

船用舾装件市场是船舶制造业中的一个重要组成部分。

本文将对船用舾装件市场的规模进行分析。

1. 船用舾装件市场的定义和分类1.1 船用舾装件的定义船用舾装件是指用于船舶建造、维修和运营的各种配件和设备，包括锚链、绞车、船舶绳索、甲板设备等。

1.2 船用舾装件的分类根据用途和功能，船用舾装件可以分为以下几类：•锚链和锚具：用于锚泊和系泊。

•绞车和吊索：用于货物起升、牵引和操纵。

•船舶绳索：用于船舶拖曳、系泊和缆绳牵引。

•甲板设备：包括船用起重机、舱口门、船舶通风设备等。

2.1 全球船用舾装件市场规模根据市场调研数据显示，2019年全球船用舾装件市场规模达到X亿美元。

由于全球贸易不断增长和船舶运输需求的增加，船用舾装件市场规模呈现稳步增长的趋势。

2.2 船用舾装件市场的主要驱动因素船用舾装件市场的发展受到多个因素的影响，主要驱动因素包括：•船舶建造和维修需求的增加。

•不断增长的全球贸易和海洋运输需求。

•新船舶建造技术和设备的不断推出。

2.3 船用舾装件市场的地区分布根据地区划分，船用舾装件市场主要分布在亚太地区、欧洲、北美等地。

亚太地区是最大的市场，占据全球船用舾装件市场份额的X％。

2.4 船用舾装件市场的竞争格局船用舾装件市场竞争激烈，主要的市场参与者包括舾装件制造商、船舶制造商和船东。

竞争格局主要集中在产品质量、价格和交货能力等方面。

3.1 技术创新和自动化趋势随着船舶工业的发展，船用舾装件市场正逐渐向技术创新和自动化方向发展。

例如，自动化绞车和无人机巡检技术的应用，提高了船舶操作和维护的效率。

3.2 环境友好和节能型舾装件的需求增加随着环保意识的增强，船舶和舾装件制造商越来越注重环境友好和节能型舾装件的研发和应用。

这种趋势将推动市场向更加环保和可持续发展的方向发展。

3.3 供应链优化和数字化转型为了提高供应链的效率和透明度，船用舾装件制造商正积极推动数字化转型，采用物联网、大数据和人工智能等技术优化生产和供应链管理。

专科毕业设计（论文）设计题目：浅析船舶外舾装及其生产设计系部：船舶与港口工程系专业：船舶工程技术（船体工程）班级：姓名：学号：指导教师：职称年月南京摘要船舶外舾装是船舶舾装中的一个分支，主要包括除机舱区域和住舱区域以外所有区域的舾装工作。

它所要安装的设备和装置是多种多样的，而且随着船舶种类和用途的不同而有很大差别。

舾装技术主要包括了单元舾装、分段或总段舾装、船内舾装。

在文章中将介绍舾装的作业模式，对其进行一定的了解。

在此之前我们需要通过舾装生产设计来解决如何施工以及如何组织施工等问题，提前在图面上考虑并解决问题。

从而高效高质的完成舾装作业，缩短造船周期。

文中会阐述生产设计对于外舾装的作用以及重要性。

在生产设计中运用托盘管理这一有效的管理方法，并可以通过计算机辅助建立三维模型，有效的避免在施工时可能出现的问题。

关键词：外舾装舾装技术生产设计计算机辅助AbstractDuck outfitting is one of the branch of outfitting, inluding every zone of the outfitting except for the cabin and accommodations. A number of equipments is needed for it, and keeping changing based on the variety and the use of the ships. Technology of the outfitting contains unit outfitting, part or major outfitting, inside outfitting.In the article will introduce outfitting work, it must. Before that, we need the outfitting production design to address how to begin the work and organize it, and considering and resolving the questions shouled be put ahead to get the high quality,efficiency and short construction periods of the outfitting work.It will set production design for the outfitting role and importance .Salver management as the effective management method is asked in the production design to establisht a three-dimensional model through the computer aids to avoid the possible problem of constructions.Keywords outfitting technical production design CAM目录1 引言 (1)2 船舶舾装工程简介 (1)3 外舾装的作业模式 (1)3.1舾装件采办 (1)3.2单元舾装 (2)3.3分段舾装 (2)3.4船内舾装 (2)4 外舾装生产设计 (3)4.1舾装生产设计简介 (3)4.2舾装划分 (3)4.3舾装绘制 (3)4.4舾装发送 (4)4.5外舾装生产设计举例 (4)4.6计算机辅助外舾装生产设计 (5)5结论 (10)6致谢 (11)7参考文献 (12)1 引言舾装工程随着船体工程的不断发展也取得了相应的发展，从开始的完全船内舾装发展至今，已经变为通过先进的造船理念，进行生产设计，提高预舾装率。

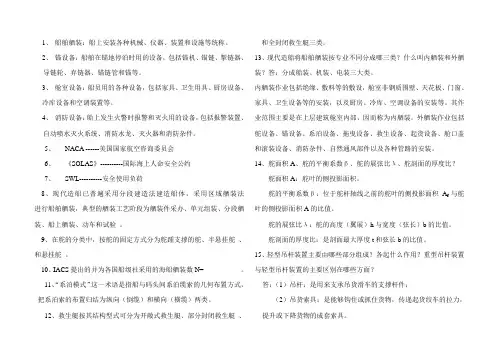

1、船舶舾装：船上安装各种机械、仪器、装置和设施等统称。

2、锚设备：船舶在锚地停泊时用的设备，包括锚机、锚链、掣链器、导链轮、弃链器、锚链管和锚等。

3、舱室设备：船员用的各种设备，包括家具、卫生用具、厨房设备、冷库设备和空调装置等。

4、消防设备：船上发生火警时报警和灭火用的设备，包括报警装置、自动喷水灭火系统、消防水龙、灭火器和消防杂件。

5、NACA ------美国国家航空咨询委员会6、《SOLAS》----------国际海上人命安全公约7、SWL----------安全使用负荷8、现代造船已普遍采用分段建造法建造船体，采用区域舾装法进行船舶舾装，典型的舾装工艺阶段为舾装件采办、单元组装、分段舾装、船上舾装、动车和试验。

9、在舵的分类中，按舵的固定方式分为舵踵支撑的舵、半悬挂舵、和悬挂舵。

10、IACS提出的并为各国船级社采用的海船舾装数N= 。

11、“系泊模式”这一术语是指船与码头间系泊缆索的几何布置方式，把系泊索的布置归结为纵向（倒缆）和横向（横缆）两类。

12、救生艇按其结构型式可分为开敞式救生艇、部分封闭救生艇、和全封闭救生艇三类。

13、现代造船将船舶舾装按专业不同分成哪三类？什么叫内舾装和外舾装？答：分成船装、机装、电装三大类。

内舾装作业包括绝缘、敷料等的敷设，舱室非钢质围壁、天花板、门窗、家具、卫生设备等的安装，以及厨房、冷库、空调设备的安装等。

其作业范围主要是在上层建筑舱室内部，因而称为内舾装。

外舾装作业包括舵设备、锚设备、系泊设备、拖曳设备、救生设备、起货设备、舱口盖和滚装设备、消防杂件、自然通风部件以及各种管路的安装。

14、舵面积A、舵的平衡系数β、舵的展弦比λ、舵剖面的厚度比？舵面积A：舵叶的侧投影面积。

舵的平衡系数β：位于舵杆轴线之前的舵叶的侧投影面积A f与舵叶的侧投影面积A的比值。

舵的展弦比λ：舵的高度（翼展）h与宽度（弦长）b的比值。

舵剖面的厚度比：是剖面最大厚度t和弦长b的比值。

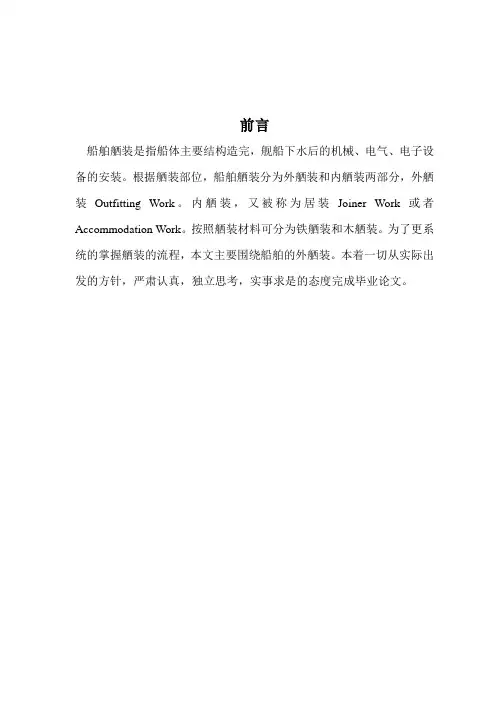

前言船舶舾装是指船体主要结构造完，舰船下水后的机械、电气、电子设备的安装。

根据舾装部位，船舶舾装分为外舾装和内舾装两部分，外舾装Outfitting Work。

内舾装，又被称为居装Joiner Work或者Accommodation Work。

按照舾装材料可分为铁舾装和木舾装。

为了更系统的掌握舾装的流程，本文主要围绕船舶的外舾装。

本着一切从实际出发的方针，严肃认真，独立思考，实事求是的态度完成毕业论文。

目录前言¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨1目录¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨2摘要¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨4一、关于船舶舾装设备的简介和舾装作业工艺阶段的论述¨¨¨51.1船舶舾装设备的简介¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨51.2舾装作业的工艺阶段¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨5二、船模舾装设备制作的的材料研究及制作方案¨¨¨¨¨¨¨62.1多种船模材料研究¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨62.2多种方案的比较研究¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨8三、舾装设备制定组成与制作方案¨¨¨¨¨¨¨¨¨¨¨¨¨83.1舵设备¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨83.1.1舵设备的总概述¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨83.1.2舵设备的主要构成¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨93.1.3舵设备的种类¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨11 3.1.4舵的制造过程¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨113.2锚设备¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨12 3.2.1锚设备的布置¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨12 3.2.2锚设备的组成¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨13 3.2.3锚的制造流程¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨14 3.3系泊设备¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨15 3.3.1系泊设备的布置¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨153.3.2系泊设备的制造过程¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨16 3.4救生设备¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨16 3.4.1救生设备布置¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨16 3.4.2救生艇的制造过程¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨17 3.5起货设备¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨17 3.5.1起货设备的布置¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨173.5.2克令吊的制造过程¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨18四、结论与展望¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨19 参考文献¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 20摘要全面性了解船舶舾装设备的种类、工作原理和布置安排。

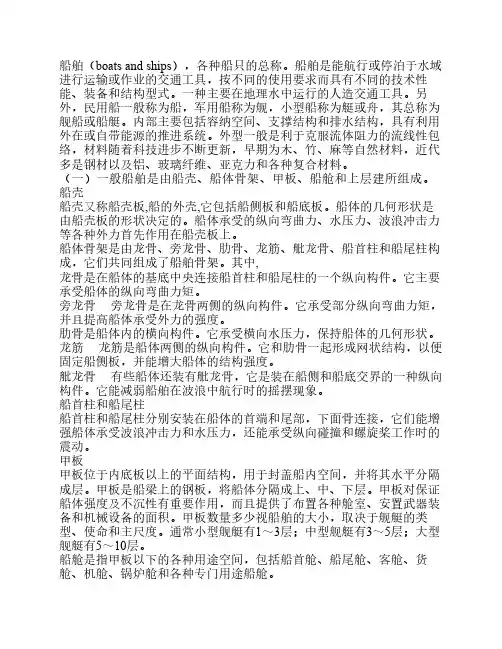

船舶（boats and ships），各种船只的总称。
