特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路mc34063中文资料应用原理资料2009-06-09 17:45MC34063A（MC33063）芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。

MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能：1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

MC34063应用之降压电路之阳早格格创做MC34063降压使用时，普遍设定是输进输出电压的千万于值之战要矮于40V，可则处事没有宁静. 然而是本质却瞅到很多输出50V、60V的电路，本能该当也是不妨交受的.瞅电路该当是Q1的耐压没有敷，采与扩流的办法共时把电感移到1足战输出之间后，睹规划五，降压的电压便不妨没有受40V的节造了，本质尝试截止也很理念.降压电路一那是个很尺度的降压电路，PCB上思量了二种芯片的拆置办法，使用起去比较便当.MC34063的降压电路图MC34063的降压电路PCB图MC34063的降压电路元件安插示企图MC34063的降压电路真物图采与SMD启拆芯片的真物图降压电路的元件数值采用不妨通过估计得到，动做参照也很便当，底下是连交：本文连交：MC34063的降压电路图MC34063的降压电路安排草图MC34063的降压电路布线示企图MC34063的降压电路真物图降压电路三MC34063的降压电路图MC34063的降压电路PCB参照MC34063的降压电路真物图降压电路四：MC34063的降压电路图MC34063的降压电路真物图1MC34063的降压电路真物图2降压电路五：MC34063的降压电路废品机通电真验MC34063的降压电门路路图元件浑单数量型号电路图标记1100µF/100V C1 122µF/100V C2 1220µF/25V C3 13,3nF C4 10,1µF C5 11N4148D1 1BY233D2 1ZPY100V D3 1Akku 6V 1,3Ah Panasonic G1 1MC34063-DIL IC1 1Jumper 3polig JP11Meder dual Inline relayDIP05-2A72-21L K11560µH realm ELT 09P560µL1 1470µH realm ELT 09P470µL2 1场效力管 IRF830Q1 11k G 1 1100R2 21R3, R4 1330R5 1100k R6 1Trimmer 50k R7 12k R8 1Safety device 1A/T SI1 1BC639T1 16fach clamp 5mm raster X1 (x5)1Housing Teko 373106x50x26mmRealm ELTTEKO373M C34063的降压真物图1MC34063的降压电路真物图2MC34063的降压电路PCB元件安插MC34063的降压电路PCB铜箔里M C34063的降压电路的扩展使用，减少了背压输出←↑→↓。

都是来源于网络的治疗，整理整理，与大家分享学习，我想还是免费的好。

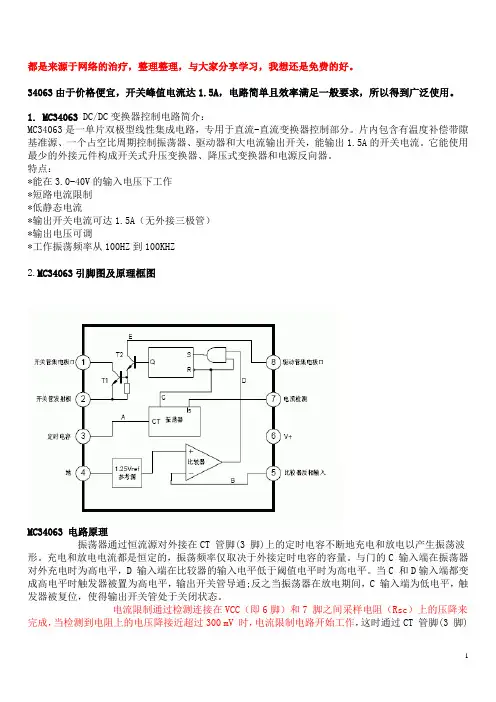

34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。

1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。

当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。

开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。

开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。

MC34063应用之升压电路
MC34063升压使用时，一般设定是输入输出电压的绝对值之和要低于40V，否则工作不稳定。

但是实际却看到很多输出50V、60V的电路，性能应该也是可以接受的。

看电路应该是Q1的耐压不够，采用扩流的方式同时把电感移到1脚和输出之间后，见方案五，升压的电压就可以不受40V的限制了，实际测试结果也很理想。

升压电路一
这是个很标准的升压电路，PCB上考虑了两种芯片的安装方式，使用起来比较方便。

MC34063的升压电路图
MC34063的升压电路PCB图
MC34063的升压电路元件布置示意图
MC34063的升压电路实物图
采用SMD封装芯片的实物图
升压电路的元件数值选择可以通过计算得到，作为参考也很方便，下面是连接：/Program/MC34063/MC34063A%20design%20tool.htm
原文连接：/new_page_22.htm
MC34063的升压电路图
MC34063的升压电路设计草图
MC34063的升压电路布线示意图
MC34063的升压电路实物图升压电路三
MC34063的升压电路图
MC34063的升压电路PCB参考
MC34063的升压电路实物图升压电路四：
MC34063的升压电路图
MC34063的升压电路实物图1
MC34063的升压电路实物图2
升压电路五：
MC34063的升压电路成品机通电实验
元件清单
MC34063的升压实物图1
MC34063的升压电路实物图2
MC34063的升压电路PCB元件布置
MC34063的升压电路PCB铜箔面
←↑→↓。
