SMT相关资料SMT(Surfac e Mounte d Techno logy表面贴装技术)一、标准零件标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。
目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PC B【印刷电路板】上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。
1、零件规格:(1)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法 1206 0805 0603 0402公制表示法 3216 2125 1608 1005含义: L:0.12inch(3.2mm) W: 0.06inch (1.6mm) L:0.08inch(2.0mm)W:0.05inch (1.25mm) L:0.06inch(1.6mm)W:0.03inch(0.8mm) L:0.04inch(1.0mm)W:0.02inch(0.5mm)注：A、L（Length）：长度； W（Width）：宽度； inch：英寸B、1inch=25.4mm（2）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（3）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（4）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
SMT电子元器件知识在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为SMT元件（也称SMC，包含表面贴装电阻、电容、电感等）和SMT器件（也称SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类，下面就我们常用的电子元器件作以介绍：一、表面贴装电阻表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为Ω。
单位换算关系：1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。
1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。
当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。
例如：103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但对于阻值小的电阻，有如下的表示方法：6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。
例如：3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 KΩ4702 表示 47000Ω 47 KΩ2，表面贴装电阻的尺寸常用其体积的长度与宽度尺寸表示，有公制（单位为毫米mm）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。
另外，不同尺寸的电阻，其额定功率也不同，有1/16W、1/10W、1/8W、1/4W、1/2W、1W等。
下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：英制代码0402 0603 0805 1206 1210 2010 2512 公制代码1005 1608 2012 3216 3225 5025 6432 实际尺寸（mm） 1.0ｘ0.5 1.6ｘ0.8 2.0ｘ1.2 3.2ｘ1.6 3.2ｘ2.5 5.0ｘ2.5 6.4ｘ3.2功率值（W）1/16 1/16 1/10 1/8 1/4 1/2 1 3，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。
SMT物料基础知识培训资料常用的贴片物料及表示方式：电阻 R 、电容C、二极管D 、三极管Q 、 IC U 、滤波器 X 、电感L 、可调电阻VR 、可调电容VC 常见物料尺寸规格有：0201 0402 0603 0805 1206 1210 …等；误差值：B：±0.1% C：±0.25% D: ±0.5% G: ±2% F: ±1% J: ±5% K：±10% M:±20% N: ±30% Z: +80% -20%一、电阻电阻单位：欧姆（Ω），千欧（KΩ）、兆欧（MΩ），单位换算：1M=1000 KΩ；1KΩ=1000Ω；1M=1000000Ω料盘常用表述方式：例：4R7=4.7Ω47E=47Ω4K7=4.7K 2M2=2.2M 换料找物料时辨别电阻准确性四要素：阻值、尺寸大小、误差值、料号（没料号除外）;二、电容常用电容单位：毫法（mF）、微法（μF）、纳法（nF）和皮法（pF）等；换算关系为：1法拉（F）= 1000毫法（mF）=1000000微法（μF）1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）；相邻单位进制是1000；在SMT常用电容单位有：微法（μF）、纳法（nF）和皮法（pF）1微法（μF）=1000纳法（nF）1纳法（nF）=1000皮法（pF）1微法（μF）=1000000皮法（pF）；电容料盘上常常会出现例如102、103、106、472、470的数字，它们分别又代表什么？首先必须要了解这几个单位的进制换算，举例“103”：它共有3位数，第一位与第二位是有效数，不需要变化就是“10”，只看第三位数，第三位数是几就表示在第二位数后面加几个“0”，也就是10000，那么只要是转化成这种数字组合后默认的在这组数字后面加上单位“PF”，就是10000pF，10000pF=10nF=0.01μF；再例如：“470”按上面同样方法，47为有效数，第三位数0表示有0个0，也就是没有0，所以直接就变为47，加上单位就是47pF；再例如：“471”，47为有效数，第三位数1，表示有1个0，就变成470，加上单位就是470pF；以此类推：102就表示容值：1000pF106就表示容值：10000000pF=10000nF=10μF472就表示容值：4700pF=4.7nF换料找物料时辨别电容准确性五要素：容值、尺寸大小、误差值、耐压值、料号（没料号除外），这几要素必须每点都要核对，缺一不可。

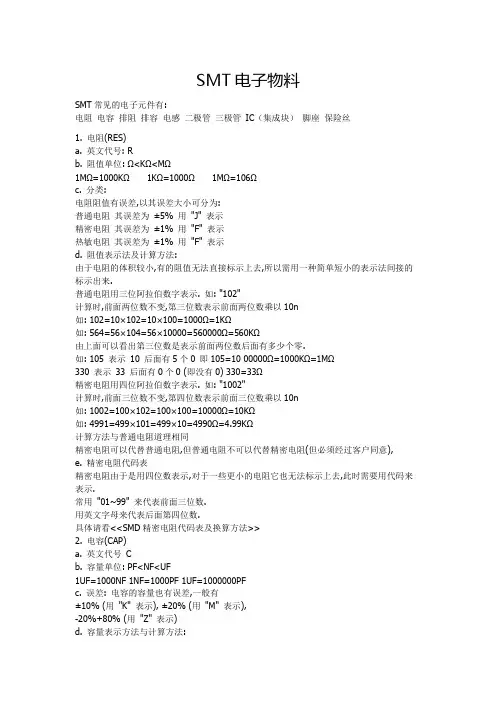

SMT电子物料SMT常见的电子元件有:电阻电容排阻排容电感二极管三极管IC（集成块）脚座保险丝1. 电阻(RES)a. 英文代号: Rb. 阻值单位: Ω<KΩ<MΩ1MΩ=1000KΩ 1KΩ=1000Ω 1MΩ=106Ωc. 分类:电阻阻值有误差,以其误差大小可分为:普通电阻其误差为±5% 用"J" 表示精密电阻其误差为±1% 用"F" 表示热敏电阻其误差为±1% 用"F" 表示d. 阻值表示法及计算方法:由于电阻的体积较小,有的阻值无法直接标示上去,所以需用一种简单短小的表示法间接的标示出来.普通电阻用三位阿拉伯数字表示. 如: "102"计算时,前面两位数不变,第三位数表示前面两位数乘以10n如: 102=10×102=10×100=1000Ω=1KΩ如: 564=56×104=56×10000=560000Ω=560KΩ由上面可以看出第三位数是表示前面两位数后面有多少个零.如: 105 表示10 后面有5个0 即105=10 00000Ω=1000KΩ=1MΩ330 表示33 后面有0个0 (即没有0) 330=33Ω精密电阻用四位阿拉伯数字表示. 如: "1002"计算时,前面三位数不变,第四位数表示前面三位数乘以10n如: 1002=100×102=100×100=10000Ω=10KΩ如: 4991=499×101=499×10=4990Ω=4.99KΩ计算方法与普通电阻道理相同精密电阻可以代替普通电阻,但普通电阻不可以代替精密电阻(但必须经过客户同意), e. 精密电阻代码表精密电阻由于是用四位数表示,对于一些更小的电阻它也无法标示上去,此时需要用代码来表示.常用"01~99" 来代表前面三位数.用英文字母来代表后面第四位数.具体请看<<SMD精密电阻代码表及换算方法>>2. 电容(CAP)a. 英文代号Cb. 容量单位: PF<NF<UF1UF=1000NF 1NF=1000PF 1UF=1000000PFc. 误差: 电容的容量也有误差,一般有±10% (用"K" 表示), ±20% (用"M" 表示),-20%+80% (用"Z" 表示)d. 容量表示方法与计算方法:电容的容量表示方法和计算方法与普通电阻的相同,只是单位不同如: 102=10×102=10×100=1000PF474=47×104=47×10000=470000PF=470NF=0.47UF电阻与电容的区别:电阻的本体上标有阻值(热敏电阻除外),可用万用表"阻值"档量测.电容的本体上不标容量,可用万用表"容量"档或电容表量测.e. 电容的分类电容有: 普通电容积层(介质)电容钽质电容电解电容等前两种容量一般为1UF以下(含1UF),为片状(CHIP)即SMD电容,无极性.后两种容量一般为1UF以上(不含1UF),为DIP电容,有正负极之分.不过现在电解电容在10UF以下(含10UF)已大部分改为SMD元件了(同样有极性).无极性的SMD电容于<<BOM>>上一般用MC 表示,有极性的SMD钽质电容于<<BOM>>上一般用TAN 表示.3. 排阻a. 英文代号排阻是由许多电阻组合而成的.组合方式不同,其英文代号不同.一般来说,并式的用"RN"表示串式的用"RP"表示.也可以说,8PIN的用"RN"表示10PIN的用"RP"表示.b. 阻值单位: 与电阻相同c. 阻值表示法及计算方法: 与普通电阻相同.4. 排容a. 英文代号跟排阻一样,排容也是由许多电容组合而成的.组合方式不同,其英文代号不同.一般来说,8PIN的用"CP"表示. 10PIN的用"CA"表示.b.容量单位: 与电容相同.c.容量表示方法与计算方法: 与电容相同.5. 电感a.英文代号: Lb.单位: Ω UH NH 三种.普通电感用"Ω" 英文为Bead.绕线电感用"UH" 和"NH" 英文为INDUCTORc.表示法:电感本体上不标示数值,而直接只标示于外包装上,所以散落的电感是无法知道其数值的,目前暂没有仪器可以量测到.有时候只能凭其大小与颜色来辨别,但此方法并不可靠.d.常见的电感有:3216 60Ω 2012 120Ω 0603 600Ω0805 800Ω 1608 0Ω 0805 2K/100M0805 6.8UH 0603 60Ω/100M2012 68NH(0.3A) 0603 2.2UH(注:前面表示此电感体积的大小)6. 二极管a. 英文代号: Db. 二极管的分类:一般有: 玻璃型二极管硅型二极管发光二极管c. 二极管的特性二极管的特性是单向导电,一般用于整流,有正负之分,一般有标示的一方为负极,另一方为正极.其图示一般为有"阴影"的一方为负极.而实体,如玻璃型的有黑色圈的为负极,贴装(手放)时一定要负极对负极,正极对正极,不能放反方向.d. 常见的二极管型号硅型二极管一般有IN5817 玻璃型二极管一般有IN4148而发光二极管(LED)一般有红色、绿色两种.7. 三极管(三角晶体)a.英文代号: Qb.特性三极管是由两个二极管组合而成+ 一一+然后引伸出三个脚+ 一+ 或一+ 一(NPN 或PNP)也就是三极: 基极(b) 发射极(e) 集电极(c)它主要起到放大、变压、整流、开关等作用.c.分类一般有普通三极管和大功率三极管.普通三极管体积较小,均为SMD.大功率三极管体积较大,有的为SMD,有的为DIP.d.常见的型号普通三极管常见的有: 2N2222 2N3904 NDS0610 NDS352P IPS1812N7002 2N3906 NDS351AN BAV70大功率三极管常见的有: STPS10L40CG MTP3055/HUF76107 BSP10050N03/CES6030L STB40NE03L-20/IRL3103S8. ICa.英文代号Ub.分类从外观形状来分,IC有下列几种:<1> SOP <2> SOJ <3> QFP两边脚向外伸两边脚向内弯<4> PLCC <5> BGA 四边脚向外伸四边脚向内弯下面布满锡球第<1> <2>种为小IC 第<3>种为芯片第<4>种一般为BIOS或Flash Rom EPROM 第<5>种统称为BGAc.特性IC是一种集成电路块,不同的集成块其功能不同.有:时钟IC、I/O电路IC、储存IC、脉冲IC、缓冲IC、稳压IC、声控IC、温控IC、埸效晶体降热IC等.它们在机板裡面肩负着不同的任务,来共同完成对声、电、信号、图像、数据等的有效处理.d.常见的型号功能不同,型号不同,IC的型号有无数种,有的型号很相似,但用法不同,要注意不能弄错,常见的型号有:(1). 9148-98 9148-39 752320(2). 74(积体电路)系列的有74F00 74F04 74F07 74F14 74F32 74F74 74HC74 7406 7407 74HCT14 74CS13274HC132 74HCT74 74F244 74F245 74F245S 74LVC244 74F125 74CBT3384(3). US3004 US3004A US3033CS US3034 US3018W144 W164 W210 W83194R-39A W83194R-58LM2636 LM358MX LM4880 LM75CIM3 LM78CCVF-JRTM520-390 61L256BS-8 AIC1569CD BA5954FP MT1136(4). 芯片方面的有W837816 W837820 W8377TF W83977EF-AW W25P243AF W25P243AFVIA1611 MT1198 82C196C W83627HF W83601Re. 厂牌电脑是高科技精密设备,其使用的元件一般都採用国际知名的大公司所生产的.厂牌不同,功能不同,除了要看IC的型号,厂牌也是很重要的.常见的厂牌有:INTEL 英特尔(美国) LG 乐喜金星(韩国)MOTORALA 摩托罗拉(美国) SUMSAM 三星(韩国)TI 德州仪器(美国) HYUNDAI 现代(韩国)NS 国家半导体(美国) SEIMES 西门子(德国)PANASONIC 松下(日本) PHILIPS 菲利浦(荷兰)MITSUBISHI 三菱(日本) VIA 威盛(台湾)HITACHI 日立(日本) SIS 硅统(台湾)TOSHIBA 东芝(日本) UMC 积电(台湾)CET 华瑞(台湾) MOSPEC 统懋(台湾)f. BGA主机板上的BGA分为南桥北桥,一般来说小的为南桥,大的为北桥.目前生产BGA的公司主要有: INTEL VIA SIS 等.下面是各公司的主要产品,请注意南北桥的搭配.INTEL:南桥82371EB 82371AB 82371AB 82801AA 82801BA北桥82443BX 82439TX 82443ZX 82810DC100 82815EPVIA:南桥82C596B 82C596B 82C596A 82C686A 82C686A 82C686A 82C686A82C686A北桥82C598AT 82C691 82C693CD 82C693CD 82C501 82C694X VT837182C693A/82693DDSIS:南桥5595 5595北桥5598 530以上是这几家主要公司截止目前(2000年下半年)为止先后推出的产品.电脑的发展日新月异BGA亦然.未来还会有更多功能更强的BGA推出.g. IC的方向IC是有方向的.小IC的方向一般是在第一脚边有一小孔,而很小的会画一" " 或而PCB印刷图样一般为芯片也是在第一脚边开。
SMT相关资料
SMT(Surface Mounted Technology表面贴装技术)
一、标准零件
标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。
目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB【印刷电路板】上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。
1、零件规格:
(1)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表
英制表示法 1206 0805 0603 0402
公制表示法 3216 2125 1608 1005
含义: L:0.12inch(3.2mm) W: 0.06inch (1.6mm) L:0.08inch(2.0mm)W:0.05inch (1.25mm) L:0.06inch(1.6mm)W:0.03inch(0.8mm) L:0.04inch(1.0mm)W:0.02inch (0.5mm)
注：A、L（Length）：长度； W（Width）：宽度； inch：英寸
B、1inch=25.4mm
（2）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（3）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此
不作讨论。
（4）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
2、钽质电容(Tantalum)
钽质电容已经越来越多应用于各种电子产品上，属于比较贵重的零件，发展至今，也有了一个标准尺寸系列，用英文字母Y、A、X、B、C、D来代表。
其对应关系如下表
注意：电容值相同但规格型号不同的钽质电容不可代用。
如：10UF/16V”B”型与10UF/16V”C”型不可相互代用。
二、IC类零件
IC为Integrated Circuit(集成电路块)之英文缩写，业界一般以IC的封装形式来划分其类
型，传统IC有SOP、SOJ、QFP、PLCC等等，现在比较新型的IC有BGA、CSP、FLIP CHIP等等，这些零件类型因其PIN (零件脚)的多寡大小以及PIN与PIN之间的间距不一样，而呈现出各种各样的形状，在本节我们将讲述每种IC的外形及常用称谓等。
1、基本IC类型
(1)、SOP(Small outline Package):零件两面有脚，脚向外张开（一般称为鸥翼型引脚）.
(2)、SOJ(Small outline J-lead Package):零件两面有脚，脚向零件底部弯曲（J型引脚）。
(3)、QFP(Quad Flat Package):零件四边有脚，零件脚向外张开。
(4)、PLCC(Plastic Leadless Chip Carrier):零件四边有脚，零件脚向零件底部弯曲。
(5)、BGA(Ball Grid Array):零件表面无脚，其脚成球状矩阵排列于零件底部。
(6)、CSP（CHIP SCAL PACKAGE）：零件尺寸包装。
2、IC称谓
在业界对IC的称呼一般采用“类型+PIN脚数”的格式，如：SOP14PIN、SOP16PIN、SOJ20PIN、QFP100PIN、PLCC44PIN等等。
三、零件极性识别
在SMT零件中，可分为有极性零件与无极性零件两大类。
无极性零件：电阻、电容、排阻、排容、电感有极性零件：二极管、钽质电容、IC其中无极性零件在生产中不需进行极性的识别，在此不赘述；但有极性零件之极性对产品有致命的影响，故下面将对有极性零件进行详尽的描述。
1、二极管(D)：在实际生产中二极管又有很多种类别和形态，常见的有
Glass tube
diode 、Green LED、Cylinder Diode等几种。
(1)、Glass tube diode：红色玻璃管一端为正极(黑色一端为负极)
(2)、Green LED：一般在零件表面用一黑点或在零件背面用一正三角形作记号，零件表面黑点一端为正极(有黑色一端为负极)；若在背面作标示，则正三角形所指方向为负极。
(3)、Cylinder Diode：有白色横线一端为负极.
2、钽质电容:零件表面标有白色横线一端为正极。
3、IC：
IC类零件一般是在零件面的一个角标注一个向下凹的小圆点，或在一端标示一小缺口来表示其极性。
4、上面说明了常见零件之极性标示，但在生产过程中，正确的极性指的是零件之极性与PCB上标识之极性一致，一般在PCB上装着IC的位置都有很明确的极性标示，IC零件之极性标示与PCB上相应标示吻合即可。
四、零件值换算
这里主要指电阻值与电容值换算，因为在SMT上所用的电阻电容都是尺寸非常小的零件，表示其电阻值或电容值的时候不可能用常用的描述办法表述。
如今在业界的标准是电容不标示电容值，而以颜色来区分不同容值的电容，电阻则是把代码标示在零件本体上，即用少量的数字元或英文字母来表示电阻值，于是在代码与实际电阻值之间，人们制定了一定的换算规则，下面便详细关细则。
