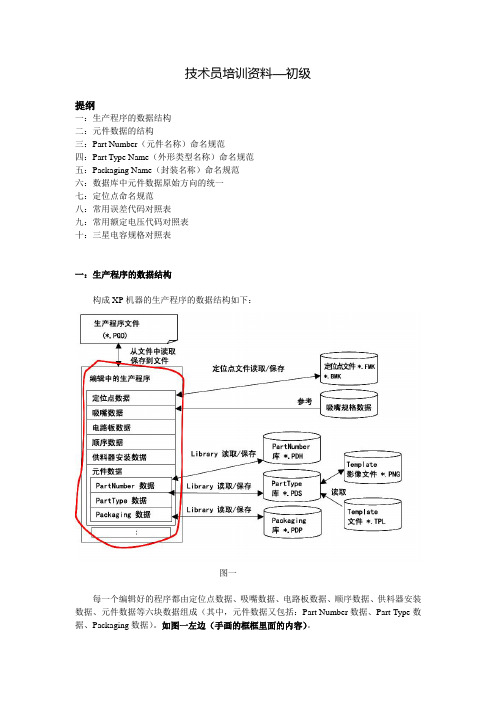

技术员培训资料—初级提纲一：生产程序的数据结构二：元件数据的结构三：Part Number（元件名称）命名规范四：Part Type Name（外形类型名称）命名规范五：Packaging Name（封装名称）命名规范六：数据库中元件数据原始方向的统一七：定位点命名规范八：常用误差代码对照表九：常用额定电压代码对照表十：三星电容规格对照表一：生产程序的数据结构构成XP机器的生产程序的数据结构如下：图一每一个编辑好的程序都由定位点数据、吸嘴数据、电路板数据、顺序数据、供料器安装数据、元件数据等六块数据组成（其中，元件数据又包括：Part Number数据、Part Type数据、Packaging数据）。
如图一左边（手画的框框里面的内容）。
每一个完整的程序中的数据都是独立的。
两个不同的程序中的数据虽然都是独立的，但是他们中间还是有很多数据是相同的。
我们把这些相同的数据都再另外保存在机器的数据库里面，方便下次编程的时候，遇到需要相同数据就可以直接读取。
如图一右边的那些数据。
二：元件数据的结构XP机器中使用的元件相关数据以如下结构进行管理：如上图所示，这里的每一个数据都是由一个名称和它所对应的实质数据组成。
1、Part Number数据（元件数据）包括：Part Number（元件名称）、Part Type数据（外形类型数据）、Packaging数据（封装数据）和影像数据。
2、Part Type数据（外形类型数据）包括：Part Type Number（外形类型数据名称）、Template 数据（模板数据）。
3、Packaging数据（封装数据）包括：Packaging Number（封装名称）、封装模板数据4、影像数据包括：影像数据文件名、图片。
三：Part Number（元件名称）命名规范Part Number就是元件名称。
编程时，我们取物料的主要信息按照固定结构排列，形成我们所用的元件名称。
1.2.“R3.4.5.6.由字母或者数字构成。
[SMT贴片元件基础知识]一、表面贴装元件分类(一)按功能分类1.连接件(Interconnect)：提供机械与电气连接/断开，由连接插头和插座组成，将电缆、支架、机箱或其它PCB与PCB连接起来；可是与板的实际连接必须是通过表面贴装型接触。
2. 有源电子元件(Active)：在模拟或数字电路中，可以自己控制电压和电流，以产生增益或开关作用，即对施加信号有反应，可以改变自己的基本特性。
3. 无源电子元件(Inactive)：当施以电信号时不改变本身特性，即提供简单的、可重复的反应。
4.异型电子元件(Odd-form)：其几何形状因素是奇特的，但不必是独特的。
因此必须用手工贴装，其外壳(与其基本功能成对比)形状是不标准的，例如：许多变压器、混合电路结构、风扇、机械开关块，等。
(二)按封装外形形状/尺寸分类Chip:片电阻, 电容等, 尺寸规格: 0201, 0402, 0603, 0805, 1206, 1210, 2010, 等..钽电容, 尺寸规格: TANA,TANB,TANC,TAND..SOT:晶体管,SOT23, SOT143, SOT89等..Melf:圆柱形元件, 二极管, 电阻等….SOIC:集成电路, 尺寸规格: SOIC08, 14, 16, 18, 20, 24, 28, 32….QFP:密脚距集成电路….PLCC:集成电路, PLCC20, 28, 32, 44, 52, 68, 84….BGA:球栅列阵包装集成电路, 列阵间距规格: 1.27, 1.00, 0.80….CSP:集成电路, 元件边长不超过里面芯片边长的1.2倍, 列阵间距<0.50的µBGA….英制和公制电容、电阻的封装形式通常可以有英制和公制两种标示方法：英制公制0402 (40milX20mil) 1005 (1.0mmX0.5mm)0603 (60milX30mil) 1608 (1.6mmX0.8mm)0805 (80milX50mil) 2012 (2.0mmX1.2mm)1206 (120milX60mil) 3216 (3.2mmX1.6mm)1210 (120milX100mil) 3225 (3.2mmX2.5mm)1812 (180milX120mil) 4532 (4.5mmX3.2mm五、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
SMT电子元器件知识在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为SMT元件（也称SMC，包含表面贴装电阻、电容、电感等）和SMT器件（也称SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类，下面就我们常用的电子元器件作以介绍：一、表面贴装电阻表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为Ω。
单位换算关系：1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。
1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。
当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。
例如：103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但对于阻值小的电阻，有如下的表示方法：6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。
例如：3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 KΩ4702 表示 47000Ω 47 KΩ2，表面贴装电阻的尺寸常用其体积的长度与宽度尺寸表示，有公制（单位为毫米mm）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。
另外，不同尺寸的电阻，其额定功率也不同，有1/16W、1/10W、1/8W、1/4W、1/2W、1W等。
下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：英制代码0402 0603 0805 1206 1210 2010 2512 公制代码1005 1608 2012 3216 3225 5025 6432 实际尺寸（mm） 1.0ｘ0.5 1.6ｘ0.8 2.0ｘ1.2 3.2ｘ1.6 3.2ｘ2.5 5.0ｘ2.5 6.4ｘ3.2功率值（W）1/16 1/16 1/10 1/8 1/4 1/2 1 3，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。
SMT电子元器件知识在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为SMT元件（也称SMC，包含表面贴装电阻、电容、电感等）和SMT器件（也称SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类，下面就我们常用的电子元器件作以介绍：一、表面贴装电阻表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为Ω。
单位换算关系：1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。
1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。
当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。
例如：103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但对于阻值小的电阻，有如下的表示方法：6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。
例如：3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 K Ω4702 表示 47000Ω 47 K Ω2，有公制（单位为毫米mm ）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。
另外，不同尺寸的电阻，其额定功率也不同，有1/16W 、1/10W 、1/8W 、1/4W 、1/2W 、1W 等。
下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：3，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。
电阻常用的误差等级有±1%、±5%、±10%等，分别用字母M 、J 、K 代表。
SMT贴片元件知识一、电阻：是一种无方向之分的元件。
用符号“R”表示1、外形分：矩形：排阻：可调电阻：2、电阻单位：欧姆（Ω），单位换算：1兆欧（MΩ）=103千欧（KΩ）1千欧（KΩ）=1000欧（Ω）数字表示换算方法：（1）三位数换算（电阻表面丝印为3个数字）前两位有数字照写，第三位为10的几次方。
如103=10×103=10×1000=10000Ω=10KΩ102=10×102=10×100=1000Ω=1KΩ101=10×101=10×10=100Ω1RO=1Ω（2）四位数换算规则（电阻表面丝印为4个数字此种表示方法为精密电阻）：前三位有效数字照写，第4位为10的几次方，如：1003=100×103=100×1000=100000Ω=100K1002=100×102=100×100=10000Ω=10K1001=100×101=100×10=1000Ω=1K1000=100×100=100×1=100Ω3、误差：F：±1% J：±5% K：±10% M：±20%4、常用规格：公制：公制：10 05 1608 2012 3216长1.0MM 宽0.5MM英制：04 02 0603 0805 1206长0.04英寸宽0.02英寸1英寸=2.54CM 1CM=10MM二：电容（C）1、外形分：片状瓷介电容：钽质电容：（无极性）（有极性）铝电解电容：瓷介可调电容（有极性）（有极性）2、电容单位：法拉（F）1F=103MF 1MF=103UF 1UF=103NF 1NF=1000PF（1）数字表示换算规则：前二位数字照写，第三位数字为10的几次方。
如：104=10×104=10×10000=100000PF=0.1UF=100NF103=10×103=10×1000=10000PF=0.01UF=10NF102=10×102=10×100=1000PF=1NF101=10×101=10×10=100PF100=10×100=10×1=10PF109=10×1/10=1PF（如第三位数字为9，则“9”表示1/10）(2)误差:A: ±0.1PF B: ±0.15PF C: ±0.25PF D: ±0.5PF F: ±1%G：±2% J：±5% K：±10% M：±20% Z：+80% -20%三、电感（L）1、外形分：片状：绕线状：水桶形：2、电感单位：享利（H）：1享（H）=103毫享（MH）=106微享（UH）3、常用规格：同电阻、电容一样。
SMT物料基础必学知识点
以下是SMT（表面贴装技术）物料基础必学的知识点：
1.基本术语：了解SMT的基本术语，例如SMT、贴装、焊接、元件等。
2.元件分类：了解常见的SMT元件的分类，例如贴片元件、插件元件、螺柱元件等。
3.元件封装：了解不同元件的封装形式，例如SOP（小外形封装）、QFP（四边形外形封装）、BGA（球网格阵列封装）等。
4.元件参数：了解元件的参数，例如阻值、电容值、电感值、电压等。
5.元件标记：了解元件的标记，例如元件的型号、批次号、生产厂商等。
6.元件尺寸：了解元件的尺寸规格，例如长宽高、引脚间距等。
7.元件小样：了解元件的小样，如何正确识别元件并保持正确的识别。
8.元件存储：了解元件的存储要求，例如温度、湿度、防尘等。
9.元件包装：了解元件的包装方式，例如卷带包装、管装包装、盘装
包装等。
10.元件识别：了解元件的识别方法，例如通过包装上的标签、标记、
颜色等识别。
11.元件检验：了解元件的检验方法，例如外观检查、尺寸测量、性能测试等。
12.元件替代：了解元件的替代方法，例如通过查找替代手册、联系供应商等。
以上是SMT物料基础必学的知识点，掌握这些知识将有助于理解和操作SMT物料。
技术员培训资料—初级提纲一：生产程序的数据结构二：元件数据的结构三：Part Number（元件名称）命名规范四：Part Type Name（外形类型名称）命名规范五：Packaging Name（封装名称）命名规范六：数据库中元件数据原始方向的统一七：定位点命名规范八：常用误差代码对照表九：常用额定电压代码对照表十：三星电容规格对照表一：生产程序的数据结构构成XP机器的生产程序的数据结构如下：图一每一个编辑好的程序都由定位点数据、吸嘴数据、电路板数据、顺序数据、供料器安装数据、元件数据等六块数据组成（其中，元件数据又包括：Part Number数据、Part Type数据、Packaging数据）。
如图一左边（手画的框框里面的内容）。
每一个完整的程序中的数据都是独立的。
两个不同的程序中的数据虽然都是独立的，但是他们中间还是有很多数据是相同的。
我们把这些相同的数据都再另外保存在机器的数据库里面，方便下次编程的时候，遇到需要相同数据就可以直接读取。
如图一右边的那些数据。
二：元件数据的结构XP机器中使用的元件相关数据以如下结构进行管理：如上图所示，这里的每一个数据都是由一个名称和它所对应的实质数据组成。
1、Part Number数据（元件数据）包括：Part Number（元件名称）、Part Type数据（外形类型数据）、Packaging数据（封装数据）和影像数据。
2、Part Type数据（外形类型数据）包括：Part Type Number（外形类型数据名称）、Template 数据（模板数据）。
3、Packaging数据（封装数据）包括：Packaging Number（封装名称）、封装模板数据4、影像数据包括：影像数据文件名、图片。
三：Part Number（元件名称）命名规范Part Number就是元件名称。
编程时，我们取物料的主要信息按照固定结构排列，形成我们所用的元件名称。
1.2.“R3.4.5.6.由字母或者数字构成。
接在实际供料方向编码后面，用“—”连接。
如果之前的编码空缺，则接在实际值编码/型号编码后面。
HW=海威（海威物料，一般是SONY套件）C2=Count2（两次送料）S3=吸取速度为30%（Soft Pick Speed=3）如：SSOP24,2096—HW；SOT89,78L05—C2；SOT23,1037—S3四：Part Type Name（外形类型名称）命名规范SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其是IC类零件，其封装形式的变化层出不穷，令人目不暇接，在本章里将分标准零件与IC类零件详细阐述。
（一）：标准零件命名规范06=0603（本体尺寸为0603的晶体管。
SOT23—06；SOT236—06）08=0805（本体尺寸为0805的晶体管。
SOT23—08；SOT236—08）B=Black黑色（黑色的钽质电容。
TCA—A；TCB—B）Blue=蓝色（蓝色2520电感。
L2525—Blue）4.以上编码有部分还可以是其他样式：D1206<---->SOD123 SOT234<---->SOT343<---->SOT24D0805<---->SOD323 SOT235<---->SOT353<---->SOT25D0603<---->SOD523 SOT236<---->SOT363<---->SOT26（二）：IC类零件命名规范模板：XXXX00 1：IC类型编码IC为Integrated Circuit(集成电路块)之英文缩写，业界一般以IC的封装形式来划分其类型，传统IC有SOP、SOJ、QFP、PLCC等等，现在比较新型的IC 有BGA、CSP、FLIP CHIP等等，这些零件类型因其PIN (零件脚)的多寡大小以及PIN与PIN之间的间距不一样，而呈现出各种各样的形状，在本节我们将讲述几种常用IC的外形及常用称谓等。
(1)、SOPSmall outline Package零件两面有脚，脚向外张开一般称为鸥翼型引脚SSOP：引脚间距小于1mm的SOP(2)、QFPQuad Flat Package零件四边有脚，零件脚向外张开。
我们公司更常用的是LQFP。
LQFP也就是薄型QFP（Low profile Quad Flat Package）厚度等于1.4mmPQFP：厚度等于1.0mm的QFP(3)LCC近似无引线陶瓷芯片载体，它把引线封装在陶瓷基体四边上，使整个器件的热循环性能增强。
(4)LDCCCMOS感光元器件(5)TSOPThin Small Outline Package(6)TSSOPThin Small Shrink Outline Package(7)、PLCC(Plastic Leadless Chip Carrier)零件四边有脚，零件脚向零件底部弯曲。
(8)、BGA(Ball Grid Array):零件表面无脚，其脚成球状矩阵排列于零件底部。
2：PIN脚数编码物料引脚根数五：Packaging Name（封装名称）命名规范与业界通常的习惯有所不同，我们常说的封装是指物料的外形种类；而贴片机程序数据中的封装，是指物料的包装方式。
常见的包装方式分：纸带包装；胶带包装；管装；盘装等。
我们公司主要使用的供料器只有普通Feeder和托盘，随之，命名就分为普通Feeder名称和料盘名称。
（一）：普通Feeder名称命名规范1：普通FeederE=（EmbossP=（Paper）纸带包装2：物料编带宽度编码3：物料编带间距编码编码等于物料编带间距，单位mm。
（二）：料盘名称命名规范1SOYO=2：厚度编码3：结构编码4：特殊编码用于微型料盘3-1=当微型料盘安装在站位3-1时用3-51=当微型料盘安装在站位3-51时用六：数据库中元件数据原始方向的统一在SMT零件中，可分为有极性零件与无极性零件两大类。
无极性零件：普通电阻、普通电容、大部分排阻、普通电感等有极性零件：二极管、钽质电容、IC等其中无极性零件在生产中不需进行极性的识别，在此不赘述；但有极性零件之极性对产品有致命的影响，故下面将对有极性零件进行详尽的描述。
1、二极管(D)：在实际生产中二极管又有很多种类别和形态，常见的有Class tube diode 、Green LED、Cylinder Diode等几种。
(1)、Glass tube diode：红色玻璃管一端为正极(黑色一端为负极)(2)、Green LED：一般在零件表面用一黑点或在零件背面用一正三角形作记号，零件表面黑点一端为正极(有黑色一端为负极)；若在背面作标示，则正三角形所指方向为负极。
(3)、Cylinder Diode：有白色横线一端为负极.2、钽质电容:零件表面标有白色横线一端为正极。
3、IC：IC类零件一般是在零件面的一个角标注一个向下凹的小圆点，或在一端标示一小缺口或者一条横线来表示其极性。
在生产过程中，正确的极性指的是零件之极性与PCB上标识之极性一致，一般在PCB 上贴装IC的位置都有很明确的极性标示，IC零件之极性标示与PCB上相应标示吻合即可。
上面说明了常见零件之极性标示，但在实际生产中，因物料生产厂家不同，有时候同样的物料的编带方向会有所不同。
贴片机需要通过影像处理每一个元件外形后进行装贴，当来料编带方向与元件库定义的为此，特做以下统一。
以下所说的情况是基于，操作者站在正面Side1操作，面对触摸操作面板。
常用元器件0°方向的定义：1：片式元件无极性元件，焊盘或引脚左右分布；2：二极管；钽电容；铝电解有极性元件，焊盘或引脚左右分布，负极在左边（靠近编带孔的那边）3：晶体管（三极管、稳压管、四脚IC、五脚IC、六脚IC等）有极性元件，两边有引脚，左右分布，脚少的一端在左边（靠近编带孔的那边）。
当两边引脚个数相同时，表示方向的横线朝下方；4：IC用来表示方向的向下凹的小圆点在左下方；或，缺口端（横线端）在左边。
IC中的特例：SSOP24 方向向下为0 °！七：定位点命名规范定位点主要包括：基准定位点、子电路板跳过定位点。
基准定位点数据又由：定位点颜色、定位点形状、定位点尺寸、定位点读取范围组成。
以下主要对基准定位点进行描述。
基准定位点命名规范1：颜色编码B=BlackW=White2：尺寸编码编码等于定位点孔直径，单位mm。
八：常用误差代码对照表注：B；D；C只用于电容；当F用于小于10pF的电容时，F=1pF—+1pF。
九：常用额定电压代码对照表有很多元件厂家的额定电压是用两位编码（数字+字母）来表示的。
1：倍数编码编码数字等于2：基数编码每一个字母对应一个数字作为基数。
详细情况如下表：V。
例如：1H=10 X 5=50V。
