由装配图拆画零件图公开课教案(机械制图)

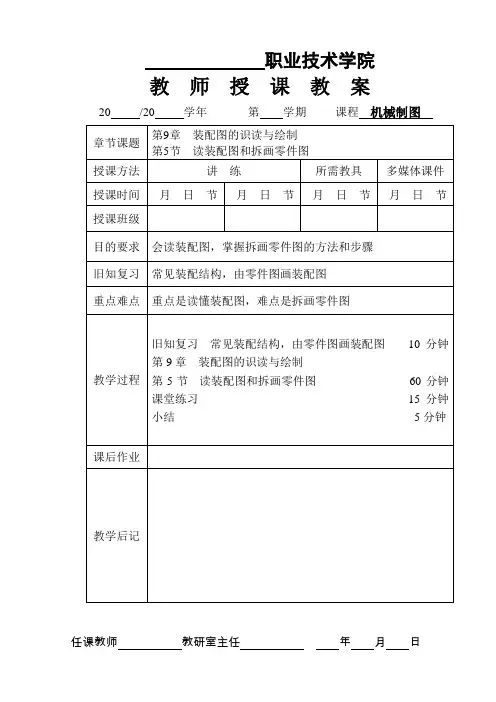

职业技术学院教师授课教案20 /20 学年第学期课程机械制图教学内容旧知复习：常见装配结构，由零件图画装配图重点回顾：由零件图画装配图的方法和步骤 讲授新课： 第9章 装配图的识读与绘制第5节 读装配图和拆画零件图在产品的设计、安装、调试、维修及技术交流时，都需要识读装配图。

不同工作岗位的技术人员，读装配图的目的和内容有不同的侧重和要求。

有的仅需了解机器或部件的工作原理和用途，以便选用；有的为了维修而必须了解部件中各零件间的装配关系、连接方式、装拆顺序；有时对设备修复、革新改造还要拆画部件中某个零件，需要进一步分析并看懂该零件的结构形状以及有关技术要求等。

读装配图的基本要求是：（1）了解部件的工作原理和使用性能。

（2）弄清各零件在部件中的功能、零件间的装配关系和连接方式。

（3）读懂部件中主要零件的结构形状。

（4）了解装配图中标注的尺寸以及技术要求。

一、由装配图拆画零件图由装配图拆画零件图简称拆图，应在读懂装配图的基础上进行。

现以齿轮油泵为例，说明拆画零件图的方法和步骤。

1．概括了解齿轮油泵是机器中用来输送润滑油的一个部件，由泵体，左、右端盖，传动齿轮轴和齿轮轴等十五种零件装配而成。

齿轮油泵工作原理如下图。

齿轮油泵装配图用两个视图表达（图9-14）。

主视图表达了零件间的装配关系，左视图沿左端盖与泵体结合面剖开，并局部剖出油孔，表示了部件吸、压油的工作原理及其外部特征。

2．了解部件的装配关系和工作原理泵体6的内腔容纳一对齿轮。

将齿轮轴2、传动齿轮轴3装入泵体后，由左端盖1、右端盖7支承这一对齿轮轴的旋转运动。

由销4将左、右端盖与泵体定位后，再用螺钉15连接。

为防止泵体与泵盖结合面及齿轮轴伸 用多媒体课件复习 用多媒体课件或电子挂图讲解 齿轮油泵工作原理出端漏油，分别用垫片5及密封圈8、轴套9、压紧螺母10密封。

左视图反映部件吸、压油的工作原理。

当主动轮逆时针方向转动时，带动从动轮顺时针方向转动，两轮啮合区右边的油被齿轮带走，压力降低形成负压，油池中的油在大气压力作用下，进入油泵低压区内的吸油口，随着齿轮的转动，齿槽中的油不断沿箭头方向被带至左边的压油口把油压出，送至机器需要润滑的部分。

机械制图-如何由装配图拆画零件图装配图拆画出零件图是设计过程中的重要环节，是产品设计加工的重要手段。

必须在全面瞧明白装配图的本原上，按照零件图的内容和要求拆画零件图。

下面就介绍拆画零件图的一般方法步骤。

一、零件的分类处理拆画零件图前，要对装配图所示的机器或部件中的零件进行分类处理，以明确拆画对象。

按零件的不同情况可分以下几类：1、标准件大多数标准件属于外购件，故只需列出汇总表，填写标准人件的标记、材料及数量即可，不需拆画其零件图。

2、借用零件是指借用定型产品中的零件，可利用已有的零件图，不必另行拆画其零件图。

3、特不零件是设计时通过特不考虑和]计算所确定的重要零件，如汽轮机的叶片、喷嘴等。

这类零件应按给出的图样或数据资料拆画零件图。

4、一般零件是拆画的要紧对象，应按照在装配图中所表达的外形、大小和有关技术要求来拆画零件图。

如图1钻模装配图，共26种零件，除往12捉标准件，其余14种为一般零件，需拆画零件图。

此部件中无借用零件和特不零件。

一、瞧明白装配图分开零件瞧明白装配图，弄清机器或部件的工作原理、装配关系、各零件的要紧结构外形及功用，在此本原上将所要拆画的零件从装配线图中分开出来。

现以图1钻模中的模板6为例，讲明分开零件的方法：1、利用序号指引线瞧瞧左视图，从序号6的指引线起端圆点，可代到模板的位置和大致轮廓范围，从而明白它仅次于钻模上方。

2、用投影关系和形体分析法瞧左视图联系主、俯视图，对投影，用形体分析法可知，模板为前部长方体，后部为圆形体，呈前低年高外形，并可知其上各孔的位置。

3、用剖面线、画法和配合代号瞧左视图联系俯、主视图和剖视图“B—B〞可知：〔1〕模板与衬碱度7、V型压铁5这两个相邻剖面线方向、间隔不同，且接触面画一条线，特别轻易区分出来。

模板衬碱度7注有配合代号，因此模板此处庆为一光孔。

〔2〕模板的相邻件螺钉9、歪齿杆10、引导栏13由于受纵向剖切没画剖面线。

模板与螺钉9以螺纹连接，可知模板此处为一M6螺纹通孔。

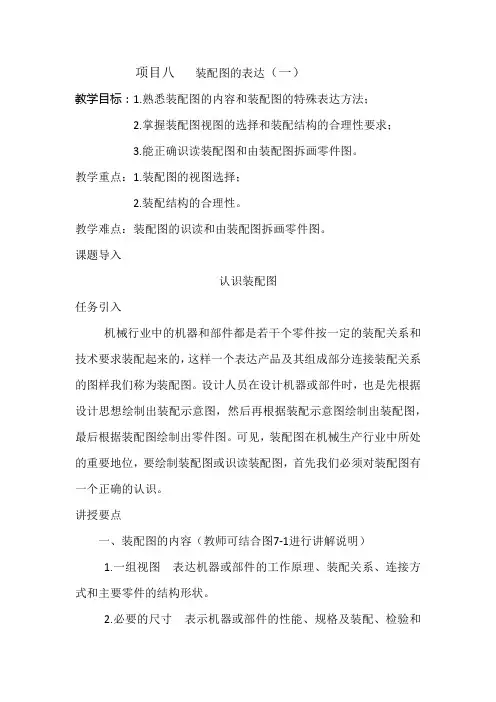

机械制图教案——装配图第⼋章装配图⼀、本章重点：1．装配图的主要内容；2．绘制装配图时的视图选择；3．读装配图和由装配图拆画零件图。

⼆、本章难点：1．装配图表达⽅案的确定；2．读装配图；3．由装配图拆画零件图。

三、本章要求：通过本章的学习，能够正确处绘制和阅读中等复杂的装配图，在绘制装配图时做到：表达合理，视图选择恰当，能够正确合理地标出必要的尺⼨。

并由装配图拆画零件图。

四、本章内容：§8—1 装配图的作⽤与内容⼀、装配图的作⽤表⽰产品及其组成部分的连接、装配关系的图样称为装配图。

装配图是了解机器结构、分析机器⼯作原理和功能的技术⽂件，也是制定装配⼯艺规程，进⾏机器装配、检查、安装和维修的技术依据。

⼆、装配图的内容1．⼀组视图表达组成机器或部件的零件的形状及它们之间的相互位置关系，机器或部件的⼯作原理。

2．必要的尺⼨标出装配体的总体尺⼨、性能尺⼨、装配尺⼨、安装尺⼨以及其他重要尺⼨。

3．技术要求⽤来表⽰对部件质量、装配、检测、调整和安装、使⽤等⽅⾯的要求。

4．标题栏⽤来表⽰部件的名称、数量以及填写与设计和⽣产管理有关的内容。

5．零件的序号和明细表把各个零件按⼀定顺序编上序号，并在标题栏上⽅列出明细表，按序号把各个零件的名称、材料、数量、规格等项注写下来，有利于装配图的阅读和⽣产管理。

§8—2 装配体的表达⽅法⼀、视图、剖视图、断⾯图在第五章中我们已学习了各种机件的表达⽅法，这些⽅法对装配体也是使⽤的，只不过装配体中是有多个零件组装在⼀起，同时对装配在⼀起的零件进⾏投影画出视图或剖视图等其他表达⽅法。

⼆、装配图的特有表达⽅法1．拆卸画法在某⼀个视图中，当某些可拆卸的零件（如⼿轮、盖⼦等）遮住了其它零件⽽影响其清晰表达时，则可假想把该零件拆去后，绘制欲表达的部分。

2．单独表⽰某⼀零件当个别零件在基本视图中尚未表达清楚，⽽且⽆必要为此零件再画出整个装配体的另⼀个基本视图时，可单独在图纸上适当位置画出该零件本⾝所需要的视图（可以是⼀个局部视图或⼏个视图），并加以标注。

第八章装配图8.1装配图的作用和内容装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理以及零、部件间的装配和连接关系，是机械设计和生产中的重要技术文件之一。

1、一组视图表达机器或部件的传动线路、工作原理、各组成零件的相对位置、装配关系、连接方式和主要零件的结构形状等。

2、必要的尺寸只需标注出表示机器或部件的性能、装配、检验和安装所必需的一些尺寸。

3、技术要求用数字符号或文字对机器或部件的性能、装配、检验、调整、验收以及使用方法等方面的要求进行说明。

4、零件序号、明细栏和标题栏装配图与零件图最明显的区别就是在装配图中对每个零件进行编号，并在标题栏上方按编号顺序绘制成零件明细栏。

8.2装配图的视图表达方法装配图和零件图一样都是机械图样，它们的共同点是都要表达出装配体或零件的内、外结构。

国家标准关于零件的各种表达方法和选择视图的原则，在表达部件时也适用。

但零件图与装配图又有区别。

零件图用来表达零件的结构、形状，而装配图主要表达机器或部件的工作原理、装配关系，因此装配图在表达方面有它的特殊性。

为了清晰而又简便地表达出部件的结构，机械制图国家标准对装配图提出了一些规定画法和特殊画法。

8.2.1装配图视图的选择1、主视图一般将装配体的工作位置作为选取主视图的位置，以最能反映装配体的装配关系、工作原理及结构、形状的方向作为画主视图的方向。

若装配体工作位置倾斜，应先放正，再进行绘图。

2、其它视图主视图未能表达清楚的装配关系，应根据需要配以其他基本视图或辅助视图，直至把工作原理、装配关系完全表达清楚。

可根据需要进行适当的剖视、断面，同时应照顾到图幅的布局。

8.2.2装配图上的规定画法1、接触面和非接触面2、剖面线的画法3、剖视图中不剖零件的画法8.2.3装配图上的特殊画法1、拆画画法和结合面剖切画法2、单独表达某个零件的方法3、假想画法8.2.4装配图上的简化画法1．对于装配图中若干相同的零、部件组，如螺栓连接等，可只详细地画出其中一组或几组，其余则只需用细点画线表示其位置即可，如图8-7中的螺钉连接。

§14-8 由装配图拆画零件图
例：拆画零件 1阀体的零件图。

20H8/f8
2×12
12H8/h7
16H8/f8
16H8/f8
数量
材料
一、分离零件
1.找出该零件的各投影位置；
2.假想拆去相邻件，20H8/f8
2×12
12H8/h7
16H8/f8
16H8/f8
数量
材料
一、分离
零件
1.找出该零件的各投影位置；
2.假想拆去相邻件，补全轮廓线；
3.想象出
零件形状；
4.添加必要的工艺结构。

合适吗？ 清楚吗？
1.合适、清楚：用原方案
2.合适、不清楚：在原方案基础上作调整和补充
3.不合适：设计新方案
二、确定表达方案
将主视图改为半剖视图； 安装孔作
局部剖视。

三、标注
尺寸
1.结构分析；
2.选择尺寸基准；
3.注出全部尺寸线；
4.填写尺寸数字。

A— A
A
A
返回看装配图
四
标
注
表
面
结
构
25
Ra
图。

第9章装配图一、本章重点：1．装配图的主要内容。

2．绘制装配图时的视图选择。

3．读装配图和由装配图拆画零件图。

二、本章难点：1．装配图表达方案的确定；2．读装配图；3．由装配图拆画零件图。

三、本章要求：通过本章的学习，能够正确处绘制和阅读中等复杂的装配图，在绘制装配图时做到：表达合理，视图选择恰当，能够正确合理地标出必要的尺寸。

并由装配图拆画零件图。

四、本章内容：第9章装配图装配图是表达机器或部件的工作原理、结构性能和各零件之间的装配、连接关系等内容的图样。

在设计机器时，首先要根据设计意图绘制装配图，然后再拆画零件图。

§9-1 装配图的内容装配图主要用来表达机器或部件的构造、各组成部分的连接、装配关系。

一张完整的装配图应具备五项基本内容：1．一组图形采用各种表达方法来正确、完整、清晰地表达机器或部件的工作原理、传动路线、零件之间的装配关系以及零件的主要结构形状。

2．必要尺寸主要是标明机器或部件的性能、规格、总体的大小、零件间的配合关系以及安装时所必要的尺寸。

3．技术要求用文字说明机器或部件的性能、装配、检验、调试要求以及使用规则。

4．标题栏标题栏表明机器或部件的名称、重量、绘图比例和图号等。

5．明细栏和零件的序号明细栏表明机器或部件上各零件的名称、序号、数量、材料以及备注等。

为了便于编制其他技术文件、管理图样以及阅读图样，在装配图上必须对每个零件标注序号并填写明细栏。

§9-2 装配图的表达方法零件图的各种表达方法，如视图、剖视、断面及局部放大图等，对装配图基本上适用。

但由于零件图主要是表达零件的结构形状，而装配图则主要表达零件间的装配关系，因此，由于表达侧重点不同，装配图还有专门的规定画法和特殊表达方法。

一、装配图的基本表达方法1．主视图的选择一般情况下，主视图应将机器或部件按工作位置放置，并能反映总体结构特征、工作原理及主要零件装配关系等。

由于组成部件的各零件都集中在一个主体零件内，用视图不能表达内部结构及装配关系，因此，一般都采用剖视，即沿装配干线将部件剖开。
