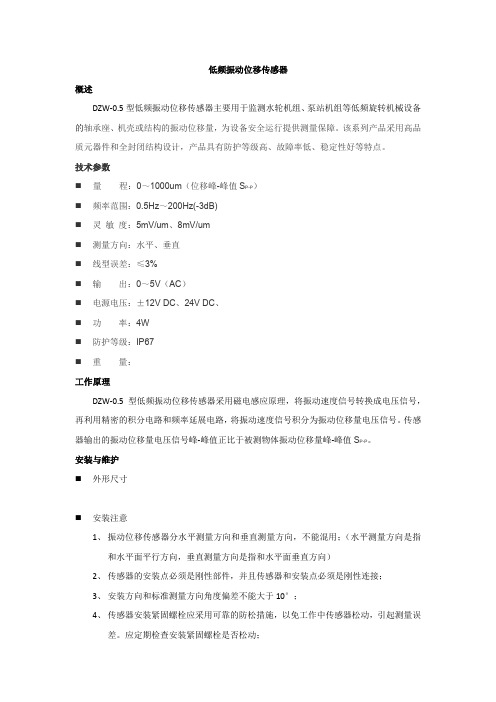

低频振动位移传感器原理

振动传感器的工作原理振动传感器是一种能够感知和检测物体振动的装置，在各个领域中广泛应用。

其工作原理主要基于弹性力学和电磁学原理。

振动传感器可以将物体的振动信号转换为电信号，并通过传感器内部的电路进行处理和分析，最终提供给用户实时的振动信息。

振动传感器的主要组成部分包括质量块、弹簧和感应线圈。

当被检测的物体发生振动时，质量块也会受到振动力的作用，从而发生位移。

位移后，质量块与感应线圈之间的距离发生变化，导致感应线圈中的磁场发生变化。

根据电磁感应定律可知，磁场变化会在感应线圈中产生感应电动势。

这个感应电动势与质量块的位移成正比关系，因此可以用来间接测量物体的振动情况。

在振动传感器的工作中，弹簧起到了连接质量块和传感器的作用。

它不仅能够提供质量块的振动自由度，还能够对振动信号进行滤波和调谐处理。

弹簧的刚度和质量块的质量是影响传感器灵敏度和频率响应的两个重要参数。

刚度越大，传感器的灵敏度就越高；质量越大，传感器的频率响应区间就越宽。

感应线圈是振动传感器中关键的零部件之一。

它通常由导线绕制而成，线圈内部通过高频信号进行激励。

当感应线圈受到物体振动引起的位移时，导线内部的磁场会随之变化。

根据法拉第电磁感应定律，导线内部的磁场变化会产生感应电流。

这个感应电流经过放大和处理，最终被转换成振动信号的电信号输出。

感应线圈的设计和制造对传感器的灵敏度和频率响应都有着重要影响。

为了提高振动传感器的测量性能，通常需要对其输出信号进行放大、滤波和调谐。

在传感器的电路中，一般会添加放大器、低通滤波器、模数转换器等电子元件，以对信号进行处理和优化。

放大器可以使微弱的感应电流快速放大，提高信号的强度和分辨率；低通滤波器可以对高频信号进行削弱，提高传感器的信噪比和抗干扰能力；模数转换器可以将模拟信号转换为数字信号，方便后续的数据分析和处理。

总之，振动传感器的工作原理主要基于弹性力学和电磁学原理。

通过测量物体振动时感应线圈的位移和磁场变化，将振动信号转换为电信号，并经过电路处理和优化，最终提供给用户实时的振动信息。

超低频振动传感器的设计与分析摘要：本文提出了利用磁电式速度计实现超低频振动传感器的实用方法—通过串联式校正电路， 在保持最佳阻尼的同时，使可测最低频率降至 0.5Hz 以下。

同时，对该超低频振动传感器的校 正电路、工作原理传递函数以及校正前和校正后输出特性的差异进行了系统的分析与阐述。

关键词：传感器；超低频；振动；校正电路；传递函数 一、引言 超低频振动是一种常见的物理现象，矿井井架、井塔、高层建筑物、铁路公路桥梁、水坝的振动 都属此类，地震波也是这种震动方式的产物。

这类振动具有振动频率很低，1Hz 以下频率成份 极丰富、振幅大（可高达 10mm 以上）、破坏力强等特点。

它在正常情况下对人们的日常生活 没有太大影响， 然而一旦超过允许的极限将会对社会生产和生活造成极大的危害， 因此在工程技 术领域，超低频振动的测试与研究一直受到高度重视。

但在工程测试中，常用的磁电式振动速度 传感器由于其下限频率都在 13Hz 以上，致使超低频测试精度不能满足工程要求。

为此，我们 通过串连校正电路的方法来降低磁电式振动传感器的测试频率， 经试验验证， 该方法取得了良好 的效果。

二、超低频传感器的设计 1、振动速度传感器的原理 磁电式振动速度传感器由于具有输出信号大、后续电路简单、抗干扰能力强的优点，在低频传感 器中得到了广泛应用。

它是一种惯性式传感器，为单自由度系统，其频域具有二阶高通特性。

受 系统的固有频率制约，该传感器的输出电压对于振动速度输入的归一化传递函数为：（1）式中，ξ0—阻尼比； ω0—固有角频率。

一般说，可测频率要高于速度传感器的 3 倍固有频率。

目前工程测量用磁电式振动速度传感器 的机械结构固有频率一般不低于 4Hz，而测量频率在 13Hz 以上，因此不能满足超低频测试的 需要。

2、降频原理与系统传递函数 为了扩展磁电式振动速度传感器 的频率响应，需采用电路校正的 方法。

电路校正有反馈校正与 串 联校正两种形式，对于二阶高通 环节，反馈校正在降低固有频率 的同时也降低了阻尼。

振动传感器的工作原理振动传感器是一种能够检测物体振动和震动的设备，广泛应用于工业生产、安全监测、医疗、交通运输等领域。

其工作原理是通过感受物体的振动并将其转化为电信号。

振动传感器的核心部件是负载加速度传感器，通常采用谐振型加速度计。

其工作原理是利用惯性质量和弹簧的耦合作用，根据牛顿的第二定律F=ma，传感器的质量受到外力F作用时，会产生相应的加速度a。

这个加速度与物体的振动状态成正比。

负载加速度传感器通常由质量块、弹簧和电容传感器构成。

质量块与加速度计的表面连接，当物体振动时，质量块也跟随振动。

弹簧的作用是提供回弹力，使质量块回到平衡位置。

电容传感器则用于测量质量块的位移和加速度。

当物体发生振动时，加速度传感器会感受到这个振动，并将其转化为电信号。

电容传感器会通过测量质量块的位移和加速度来获取振动信号。

质量块的位移和加速度会改变电容传感器的电容值，从而产生电压信号。

这个电压信号被放大后，可以通过滤波器和变频器等电路处理，最终转化为数字信号。

振动传感器不仅可以检测物体的振动状态，还可以分析振动的频率、振幅、周期等参数。

这些参数可以用于判断物体的工作状态、故障预警和结构健康监测。

比如在工业生产中，可以通过振动传感器监测机械设备的振动情况，一旦发现异常振动，及时采取措施，避免设备损坏或事故发生。

在交通运输领域，振动传感器可以用于道路监测和车辆故障检测。

通过振动传感器可以实时监测道路的震动情况，发现路面的裂缝、凹坑等问题，及时修复，提高道路的安全性和舒适性。

对于车辆故障检测，振动传感器可以通过分析车辆振动情况来判断车辆的运行状况和零部件是否存在故障。

总之，振动传感器通过感受物体的振动并将其转化为电信号，能够广泛应用于工业生产、安全监测、医疗、交通运输等领域。

通过对振动信号的分析和处理，可以判断物体的振动状态、故障预警和结构健康监测，为相关领域的安全和舒适性提供有效的保障。

振动传感器广泛应用于各个领域，包括工业生产、安全监测、医疗、交通运输等。

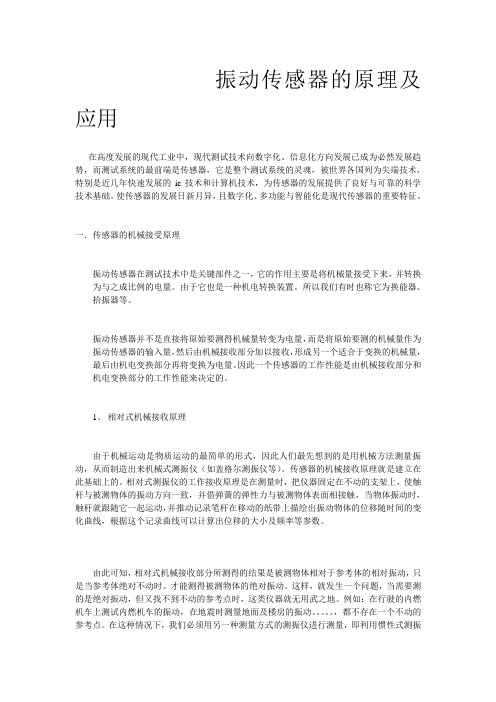

振动传感器的原理及应用在高度发展的现代工业中，现代测试技术向数字化、信息化方向发展已成为必然发展趋势，而测试系统的最前端是传感器，它是整个测试系统的灵魂，被世界各国列为尖端技术，特别是近几年快速发展的ic技术和计算机技术，为传感器的发展提供了良好与可靠的科学技术基础。

使传感器的发展日新月异，且数字化、多功能与智能化是现代传感器的重要特征。

一．传感器的机械接受原理振动传感器在测试技术中是关键部件之一，它的作用主要是将机械量接受下来，并转换为与之成比例的电量。

由于它也是一种机电转换装置。

所以我们有时也称它为换能器、拾振器等。

振动传感器并不是直接将原始要测得机械量转变为电量，而是将原始要测的机械量作为振动传感器的输入量，然后由机械接收部分加以接收，形成另一个适合于变换的机械量，最后由机电变换部分再将变换为电量。

因此一个传感器的工作性能是由机械接收部分和机电变换部分的工作性能来决定的。

1、相对式机械接收原理由于机械运动是物质运动的最简单的形式，因此人们最先想到的是用机械方法测量振动，从而制造出来机械式测振仪（如盖格尔测振仪等）。

传感器的机械接收原理就是建立在此基础上的。

相对式测振仪的工作接收原理是在测量时，把仪器固定在不动的支架上，使触杆与被测物体的振动方向一致，并借弹簧的弹性力与被测物体表面相接触，当物体振动时，触杆就跟随它一起运动，并推动记录笔杆在移动的纸带上描绘出振动物体的位移随时间的变化曲线，根据这个记录曲线可以计算出位移的大小及频率等参数。

由此可知，相对式机械接收部分所测得的结果是被测物体相对于参考体的相对振动，只是当参考体绝对不动时。

才能测得被测物体的绝对振动。

这样，就发生一个问题，当需要测的是绝对振动，但又找不到不动的参考点时，这类仪器就无用武之地。

例如：在行驶的内燃机车上测试内燃机车的振动，在地震时测量地面及楼房的振动。

，都不存在一个不动的参考点。

在这种情况下，我们必须用另一种测量方式的测振仪进行测量，即利用惯性式测振仪。

《振动传感器的原理总结》 05308111 张航振动传感器包含拾振、测量放大线路和显示记录三个环节。

电测法测量系统示意图，如图下图所示。

1. 拾振环节。

把被测的机械振动量转换为机械的、光学的或电的信号，完成这项转换工作的器件叫传感器。

2. 测量线路。

测量线路的种类甚多，它们都是针对各种传感器的变换原理而设计的。

比如，专配压电式传感器的测量线路有电压放大器、电荷放大器等；此外，还有积分线路、微分线路、滤波线路、归一化装置等等。

3. 信号分析及显示、记录环节：从测量线路输出的电压信号，可按测量的要求输入给信号分析仪或输送给显示仪器（如电子电压表、示波器、相位计等）、记录设备（如光线示波器、磁带记录仪、X—Y 记录仪等）等。

也可在必要时记录在磁带上，然后再输入到信号分析仪进行各种分析处理，从而得到最终结果。

下面将分别介绍各常用传感器的工作原理1.惯性式传感器惯性式传感器是利用弹簧质量系统的强迫振动特性来进行振动测量的。

这种传感器直接固定在被测振动体上，不需要相对固定点。

测量所得结果直接以固定于地球上的惯性系坐标为参考坐标，是一种绝对式拾振仪器。

结构示意图这类传感器是在一个刚性的外壳里安装一个单自由度有阻尼的弹簧质量系统。

根据质量块相对于外壳的运动x来判断外壳体的振动y。

力学原理与频响特性惯性式传感器利用弹簧质量系统的强迫振动特性进行振动测量。

这种传感器直接固定在被测振动体上，不需要相对固定点。

测量所得结果直接以固定于地球上的惯性系坐标为参考坐标，是一种绝对式拾振仪器。

质量块的运动方程表明质量块相对于仪器外壳的位移x 与振动体的绝对位移y 之间存在一定的关系。

可以根据x 推算出y假定振动体作简谐振动代入运动方程得 令上式的解可分为两部分一部分是齐次方程的解，代表传感器的自由振动。

由于系统存在阻尼，自由振动经过一定时间后就衰减掉了第二部分为非线性方程的特解，代表强迫振动，它实际上是传感器外壳所引起的传感器系统的响应。

位移传感器的工作原理一、概述位移传感器是一种用于测量物体位移的装置，它能够将物体的位移转化为电信号输出。

在工业生产和科学研究中，位移传感器被广泛应用于测量和控制系统中，用于监测物体的位置、形变、振动等参数，从而实现精确的测量和控制。

二、工作原理位移传感器的工作原理主要有以下几种：1. 电阻式位移传感器电阻式位移传感器是一种基于电阻变化的传感器。

它通常由一个固定电阻和一个可移动电阻组成。

当物体发生位移时，可移动电阻的位置发生改变，从而改变了电阻的值。

通过测量电阻的变化，可以确定物体的位移。

2. 容量式位移传感器容量式位移传感器是一种基于电容变化的传感器。

它通常由两个平行的金属板组成，当物体靠近或远离金属板时，电容的值会发生变化。

通过测量电容的变化，可以确定物体的位移。

3. 磁敏式位移传感器磁敏式位移传感器是一种基于磁场变化的传感器。

它通常由一个磁场发生器和一个磁敏元件组成。

当物体发生位移时，磁场的分布会发生改变，从而改变了磁敏元件的输出信号。

通过测量输出信号的变化，可以确定物体的位移。

4. 光电式位移传感器光电式位移传感器是一种基于光信号变化的传感器。

它通常由一个发光器和一个接收器组成。

当物体发生位移时，光线的传播路径会发生改变，从而改变了接收器接收到的光信号的强度。

通过测量光信号的强度变化，可以确定物体的位移。

5. 超声波位移传感器超声波位移传感器是一种基于超声波的传感器。

它通常由一个发射器和一个接收器组成。

发射器发出超声波，当超声波遇到物体时，会发生反射。

接收器接收到反射的超声波，并测量其时间差，通过时间差可以确定物体的位移。

三、应用领域位移传感器广泛应用于工业生产和科学研究中的各个领域，如：1. 机械制造位移传感器在机械制造领域中用于测量和控制机械设备的位置、形变、振动等参数，从而实现精确的加工和控制。

2. 汽车工业位移传感器在汽车工业中用于测量和控制汽车的悬挂系统、转向系统、制动系统等关键部件，提高汽车的安全性和稳定性。

位移传感器的工作原理位移传感器是一种用于测量物体位置或者位移的设备。

它们在许多工业和科学应用中起着重要的作用，例如机械工程、自动化控制、航空航天等领域。

本文将详细介绍位移传感器的工作原理及其相关技术。

一、位移传感器的工作原理位移传感器的工作原理基于不同的物理效应，常见的工作原理包括电阻式、电容式、感应式、光电式等。

1. 电阻式位移传感器电阻式位移传感器利用物体位移引起的电阻变化来测量位移。

一种常见的电阻式位移传感器是电阻刻度尺。

它由一条导电材料制成，材料的电阻随着位移的变化而变化。

通过测量电阻的变化，可以确定物体的位移。

2. 电容式位移传感器电容式位移传感器利用物体位移引起的电容变化来测量位移。

一种常见的电容式位移传感器是平行板电容传感器。

它由两个平行金属板组成，当物体位移时，金属板之间的电容会发生变化。

通过测量电容的变化，可以确定物体的位移。

3. 感应式位移传感器感应式位移传感器利用物体位移引起的感应电流或者感应电压来测量位移。

一种常见的感应式位移传感器是磁致伸缩位移传感器。

它由一个磁致伸缩杆和一个线圈组成，当物体位移时，磁致伸缩杆的长度会发生变化，从而改变线圈中感应的电压或者电流。

通过测量电压或者电流的变化，可以确定物体的位移。

4. 光电式位移传感器光电式位移传感器利用物体位移引起的光强度变化来测量位移。

一种常见的光电式位移传感器是光电编码器。

它由一个光源和一个光敏元件组成，当物体位移时，光源照射到光敏元件上的光强度会发生变化。

通过测量光强度的变化，可以确定物体的位移。

二、位移传感器的应用领域位移传感器广泛应用于各个领域，以下列举几个常见的应用领域：1. 机械工程位移传感器在机械工程中用于测量机械零件的位移，例如测量机械臂的位置、测量机床的工作台位移等。

2. 自动化控制位移传感器在自动化控制系统中用于测量物体的位移，例如测量机器人的位置、测量液位的变化等。

3. 航空航天位移传感器在航空航天领域中用于测量飞机、火箭等飞行器的位移，例如测量飞机翼展的变化、测量火箭发动机喷口的位移等。

位移传感器的工作原理
位移传感器的工作原理主要包括传感器的测量原理和信号输出原理。

传感器的测量原理是通过测量物体相对于传感器位置的位移来实现的，常见的测量原理包括电容式、电感式、光电式、超声波式等。

其中，电容式位移传感器是应用最为广泛的一种，它利用电容的变化来测量物体的位移。

当物体移动时，与传感器之间的电容值会发生变化，传感器通过测量电容值的变化来获取物体的位移信息。

除了测量原理，位移传感器的工作原理还涉及信号输出原理。

传感器测量到物体的位移信息后，需要将其转换成相应的电信号输出。

常见的信号输出方式包括模拟信号和数字信号，其中模拟信号是将位移信息转换成连续变化的电压或电流信号输出，而数字信号则是将位移信息转换成离散的数字信号输出。

通过信号输出，位移传感器可以将测量到的位移信息传输给控制系统或显示设备，实现对物体位置变化的监测和控制。

在实际应用中，位移传感器的工作原理还需要考虑到其灵敏度、精度、稳定性等指标。

传感器的灵敏度是指其对位移变化的敏感程度，而精度则是指传感器测量结果与真实值之间的偏差程度。

此外，稳定性也是衡量传感器性能的重要指标，传感器在长时间使用过程中需要保持稳定的测量性能，不受外界环境的影响。

总的来说，位移传感器的工作原理是通过测量物体相对于传感器位置的位移来实现的，包括测量原理和信号输出原理两个方面。

在实际应用中，还需要考虑传感器的灵敏度、精度、稳定性等指标。

通过对位移传感器工作原理的深入了解，可以更好地应用于工业自动化、机械设备、汽车行业等领域，为实现精准测量和控制提供技术支持。
