电感式位移传感器

位移传感器原理及应用
位移传感器是一种用于测量物体位置或位移的设备，常用于工业自动化、机械控制、仪器仪表等领域。

它们基于不同的原理来实现位移测量，并将物体的位移转换为电信号输出。

以下是几种常见的位移传感器原理及其应用：
电阻式传感器：电阻式传感器利用物体位移引起的电阻变化来测量位移。

最常见的电阻式传感器是电位计。

它们通常用于测量较小的位移，如角度、线性位移等。

光电式传感器：光电式传感器利用光的特性来测量位移。

例如，光电编码器通过光栅来测量物体的旋转位移，光电传感器利用光敏元件来检测物体的位置变化。

这些传感器通常用于位置控制、机器人导航、印刷和纺织行业等。

电感式传感器：电感式传感器利用磁场的变化来测量位移。

它们通常包含一个线圈和一个磁性物体，当物体位移时，磁场的变化会导致线圈中的感应电压发生变化。

电感式传感器广泛应用于汽车行业、工业自动化和航空航天等领域。

压电式传感器：压电式传感器利用压电材料的特性来测量位移。

当施加力或压力时，压电材料会产生电荷，这可以被测量。

压电传感器常用于精密仪器、医疗设备、机械控制等领域。

容量式传感器：容量式传感器利用电容的变化来测量位移。

当物体靠近或远离电容传感器时，电容的值会发生变化，从而测量位移。

容量式传感器常用于触摸屏、液位测量、位置检测等应用。

这些只是位移传感器的一些常见原理和应用示例，实际上还有其他类型的位移传感器。

选择合适的位移传感器取决于具体的应用要求，如测量范围、精度、环境条件等。

位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，位移传感器超声波式位移传感器，霍尔式位移传感器。

电感式位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。

简介电感式位移传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。

位移传感器主要应用在自动化装备生产线对模拟量的智能控制。

光电式位移传感器利用激光三角反射法进行测量，对被测物体材质没有任何要求，主要影响为环境光强和被测面是否平整。

比如公路测量用到真尚有的激光位移传感器，就对传感器进行了特殊配置，与普通情况不一样。

位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。

小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。

其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。

原理计量光栅是利用光栅的莫尔条纹现象来测量位移的。

“莫尔”原出于法文Moire，意思是水波纹。

几百位移传感器年前法国丝绸工人发现，当两层薄丝绸叠在一起时，将产生水波纹状花样；如果薄绸子相对运动，则花样也跟着移动，这种奇怪的花纹就是莫尔条纹。

一般来说，只要是有一定周期的曲线簇重叠起来，便会产生莫尔条纹。

计量光栅在实际应用上有透射光栅和反射光栅两种；按其作用原理又可分为辐射光栅和相位光栅；按其用途可分为直线光栅和圆光栅。

下面以透射光栅为例加以讨论。

透射光栅尺上均匀地刻有平行的刻线即栅线，a为刻线宽，b为两刻线之间缝宽，W=a+b称为光栅栅距。

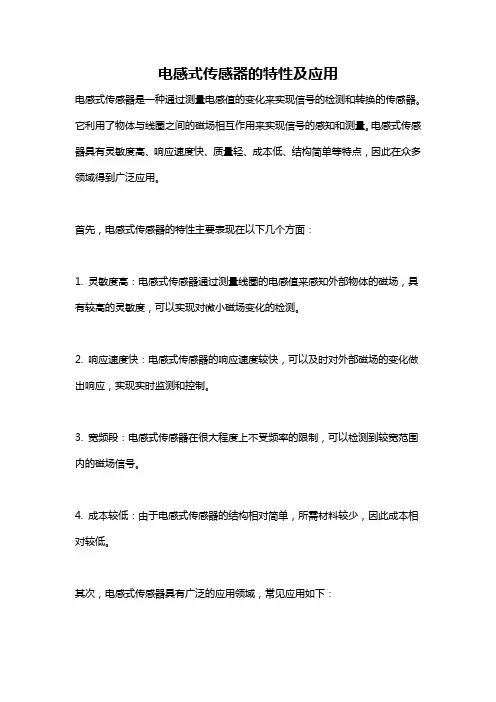

电感式传感器的特性及应用电感式传感器是一种通过测量电感值的变化来实现信号的检测和转换的传感器。

它利用了物体与线圈之间的磁场相互作用来实现信号的感知和测量。

电感式传感器具有灵敏度高、响应速度快、质量轻、成本低、结构简单等特点，因此在众多领域得到广泛应用。

首先，电感式传感器的特性主要表现在以下几个方面：1. 灵敏度高：电感式传感器通过测量线圈的电感值来感知外部物体的磁场，具有较高的灵敏度，可以实现对微小磁场变化的检测。

2. 响应速度快：电感式传感器的响应速度较快，可以及时对外部磁场的变化做出响应，实现实时监测和控制。

3. 宽频段：电感式传感器在很大程度上不受频率的限制，可以检测到较宽范围内的磁场信号。

4. 成本较低：由于电感式传感器的结构相对简单，所需材料较少，因此成本相对较低。

其次，电感式传感器具有广泛的应用领域，常见应用如下：1. 位移测量：电感式位移传感器可以通过感应物体与线圈之间的磁场来实现对物体位移的测量。

在机械、汽车、仪表等领域中广泛应用于位移、位置或端点检测等。

2. 速度测量：通过测量转子上的磁场与线圈之间的电感值变化，可以实现转子转速的检测，广泛应用于发电机、电机和机械制造等领域。

3. 流量测量：电感式流量传感器通常通过测量流体通过导体管道时磁场的变化来实现对流速的测量，广泛用于石油、化工、水处理等行业中的流量检测。

4. 重量测量：电感式传感器可通过检测导体中电流的变化来实现对物体重量的测量，广泛应用于电子天平、电子秤等领域。

5. 磁场检测：电感式传感器可感知磁场的强度和方向，广泛应用于磁场地质、磁场测量仪等领域。

6. 位置检测：电感式传感器可以通过检测物体与传感器之间的磁场变化来实现对物体位置的检测，常用于自动控制和机器人定位等领域。

总之，电感式传感器具有较高的灵敏度、响应速度快、结构简单等特点，能够实现对磁场信号的感知和测量。

其应用广泛，包括位移测量、速度测量、流量测量、重量测量、磁场检测、位置检测等领域。

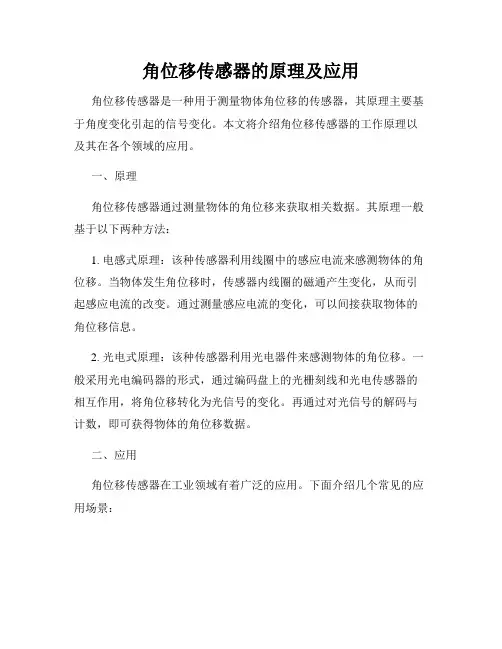

角位移传感器的原理及应用角位移传感器是一种用于测量物体角位移的传感器，其原理主要基于角度变化引起的信号变化。

本文将介绍角位移传感器的工作原理以及其在各个领域的应用。

一、原理角位移传感器通过测量物体的角位移来获取相关数据。

其原理一般基于以下两种方法：1. 电感式原理：该种传感器利用线圈中的感应电流来感测物体的角位移。

当物体发生角位移时，传感器内线圈的磁通产生变化，从而引起感应电流的改变。

通过测量感应电流的变化，可以间接获取物体的角位移信息。

2. 光电式原理：该种传感器利用光电器件来感测物体的角位移。

一般采用光电编码器的形式，通过编码盘上的光栅刻线和光电传感器的相互作用，将角位移转化为光信号的变化。

再通过对光信号的解码与计数，即可获得物体的角位移数据。

二、应用角位移传感器在工业领域有着广泛的应用。

下面介绍几个常见的应用场景：1. 机械制造：角位移传感器常用于机械制造中的位置测量和控制。

比如在机床中，通过安装角位移传感器可以准确测量和控制机械部件的角度变化，从而实现精确加工。

2. 机器人技术：在机器人技术中，角位移传感器可以实时监测机器人关节的角度变化，从而控制机器人的运动轨迹和姿态。

3. 航天航空：在航天航空领域，角位移传感器被广泛应用于飞行控制和导航系统，用于检测飞行器各部件的角度变化，确保飞行安全。

4. 建筑工程：角位移传感器可以用于测量和监测建筑物的结构位移。

通过安装在建筑物的各个部位，可以及时发现和解决结构变形等问题，保证建筑物的安全性。

5. 汽车行业：角位移传感器在汽车行业中常用于车辆悬挂系统和转向系统的控制。

通过实时监测车轮的角位移，可以保证车辆在行驶过程中的稳定性和操控性。

总结：角位移传感器通过测量物体的角位移来获取相关数据，其原理主要分为电感式和光电式两种。

在工业领域，角位移传感器有着广泛的应用，包括机械制造、机器人技术、航天航空、建筑工程和汽车行业等。

通过精确测量和控制物体的角度变化，角位移传感器在提高生产效率、保证安全性和改善产品质量方面发挥了重要作用。

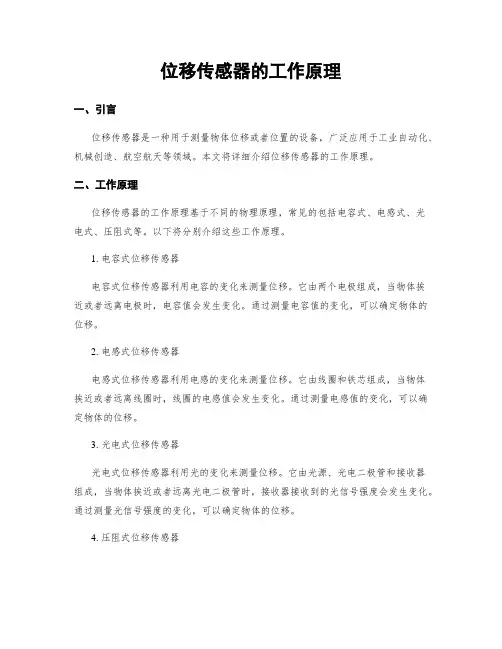

位移传感器的工作原理一、引言位移传感器是一种用于测量物体位移或者位置的设备，广泛应用于工业自动化、机械创造、航空航天等领域。

本文将详细介绍位移传感器的工作原理。

二、工作原理位移传感器的工作原理基于不同的物理原理，常见的包括电容式、电感式、光电式、压阻式等。

以下将分别介绍这些工作原理。

1. 电容式位移传感器电容式位移传感器利用电容的变化来测量位移。

它由两个电极组成，当物体挨近或者远离电极时，电容值会发生变化。

通过测量电容值的变化，可以确定物体的位移。

2. 电感式位移传感器电感式位移传感器利用电感的变化来测量位移。

它由线圈和铁芯组成，当物体挨近或者远离线圈时，线圈的电感值会发生变化。

通过测量电感值的变化，可以确定物体的位移。

3. 光电式位移传感器光电式位移传感器利用光的变化来测量位移。

它由光源、光电二极管和接收器组成，当物体挨近或者远离光电二极管时，接收器接收到的光信号强度会发生变化。

通过测量光信号强度的变化，可以确定物体的位移。

4. 压阻式位移传感器压阻式位移传感器利用电阻的变化来测量位移。

它由导电材料和弹性体组成，当物体施加压力或者位移时，导电材料的电阻值会发生变化。

通过测量电阻值的变化，可以确定物体的位移。

三、优缺点分析不同类型的位移传感器具有各自的优缺点，下面将对其进行分析。

1. 电容式位移传感器的优缺点优点：测量范围广、精度高、响应速度快、抗干扰能力强。

缺点：对环境温度和湿度敏感，价格较高。

2. 电感式位移传感器的优缺点优点：测量范围广、精度高、抗干扰能力强。

缺点：响应速度较慢，对温度变化敏感。

3. 光电式位移传感器的优缺点优点：测量范围广、精度高、响应速度快。

缺点：对光照强度和环境温度敏感。

4. 压阻式位移传感器的优缺点优点：价格低廉、结构简单、抗震动能力强。

缺点：测量范围较窄、精度较低。

四、应用领域位移传感器广泛应用于各个领域，以下列举几个常见的应用领域。

1. 工业自动化位移传感器在工业自动化中用于测量机械设备的位移、位置和变形，实现对设备运行状态的监测和控制。

电感式位移传感器的设计（第1页）一、设计背景位移传感器在现代工业生产中扮演着重要角色，广泛应用于机械制造、自动化控制、航空航天等领域。

电感式位移传感器作为一种常见的位移检测装置，具有精度高、稳定性好、抗干扰能力强等优点。

本文将详细介绍电感式位移传感器的设计过程。

二、工作原理电感式位移传感器是基于电磁感应原理设计的。

当传感器中的激励线圈通以交流电流时，会在周围产生交变磁场。

当被测物体（通常是金属目标物）进入该磁场并发生位移时，会导致磁路的磁阻发生变化，进而引起线圈感应电动势的变化。

通过检测感应电动势的变化，即可实现对位移量的精确测量。

三、设计目标1. 确保传感器具有较高的测量精度和分辨率；2. 提高传感器的线性度和稳定性；3. 优化传感器结构，使其便于安装和维护；4. 降低成本，提高传感器的性价比。

四、传感器结构设计1. 激励线圈设计（1）线圈的匝数：匝数越多，产生的磁场强度越大，但线圈电阻也会增加，导致功耗增大。

因此，需在磁场强度和功耗之间寻找平衡。

（2）线圈的材料：选择具有较高磁导率和电阻率的材料，以提高线圈的性能。

（3）线圈的形状：根据实际应用场景，设计合适的线圈形状，使其在有限的空间内产生较强的磁场。

2. 检测线圈设计（1）线圈与激励线圈的相对位置：确保检测线圈能充分感应到激励线圈的磁场变化。

（2）线圈的匝数：匝数越多，感应电动势越大，但线圈电阻也会增加。

需在灵敏度与功耗之间进行权衡。

（3）线圈的材料：选择具有较高磁导率和电阻率的材料。

电感式位移传感器的设计（第2页）五、信号处理电路设计1. 激励信号源（1）频率选择：激励信号的频率应适中，频率太低会导致灵敏度下降，频率太高则可能引起电磁干扰。

（2）幅值稳定：确保激励信号幅值稳定，以减少测量误差。

2. 感应电动势检测感应电动势的检测是位移测量的关键步骤。

检测电路设计如下：（1）放大电路：由于感应电动势信号较弱，需通过放大电路对其进行放大，以便后续处理。

位移传感器原理及应用领域位移传感器是一种用来测量物体或系统位移改变的装置。

它通过将物体的位移转化为信号输出，以实现对位移进行准确测量和监测。

位移传感器在许多领域都有广泛的应用，包括工业自动化、航空航天、建筑工程、医疗设备等。

位移传感器的工作原理有多种，下面列举了几种常见的工作原理：1. 电阻式位移传感器：该传感器利用电阻元件的电阻随物体位移变化而发生变化的原理，将位移转化为电阻值的变化。

2. 容积式位移传感器：该传感器利用物体位移改变容积的原理，通过测量容器内介质的体积变化来获得位移信息。

3. 电感式位移传感器：该传感器利用线圈的电感随物体位移变化而发生变化的原理，将位移转化为电感值的变化。

4. 光电式位移传感器：该传感器利用光电元件的光强随物体位移变化而发生变化的原理，将位移转化为光强值的变化。

5. 压电式位移传感器：该传感器利用压电材料的晶体结构随物体位移变化而发生变化的原理，将位移转化为电荷或电压信号的变化。

位移传感器在工业自动化中的应用非常广泛。

在机械加工、车床、数控机床等设备中，位移传感器可以用来监测加工过程中各个部件的位移和位置，确保加工精度和质量。

在机器人技术中，位移传感器被用来测量和控制机器人各个部件的位移变化，实现协调运动和精准抓取。

在工厂自动化生产线中，位移传感器可以用来监测和控制物料的位移和位置，提高生产效率和质量。

位移传感器在航空航天领域也有重要的应用。

在航空器设计和测试中，位移传感器可以用来测量各个关键部件的位移和变形，确保航空器的结构稳定性和安全性。

在飞行器导航和自动驾驶系统中，位移传感器可以用来测量飞行器的位移和姿态，实现精准的飞行控制。

在建筑工程中，位移传感器可以用来监测和记录建筑物的变形和位移，包括地基的变形、桥梁的位移等。

这对于建筑物的结构安全和稳定性具有重要意义。

在医疗设备领域，位移传感器可以用来测量人体的运动和位移，包括手术机器人的运动、矫形器的调整等。

它们为医生提供了精确而可靠的数据来指导手术和治疗。

线位移传感器的⼯作原理⼀、引⾔线位移传感器，也称为线性位移传感器或⻓度传感器，是⼀种⽤于测量物体在⼀条直线上位移的装置。

随着⼯业⾃动化的发展，线位移传感器在⼯业测量和控制领域中的应⽤越来越⼴泛。

本⽂将详细介绍线位移传感器的⼯作原理、分类、特点以及应⽤场景，旨在帮助读者更好地了解和应⽤此类传感器。

⼆、线位移传感器的⼯作原理线位移传感器的⼯作原理主要基于物理量的转换，如电阻、电容、电感、光学、磁学等。

常⻅的线位移传感器有电阻式、电容式、电感式、光栅式、激光式、磁致伸缩式等。

1.电阻式线位移传感器电阻式线位移传感器是最常⻅的⼀种，其⼯作原理是基于电阻变化来测量位移。

该传感器主要由电阻丝和测量电路组成。

当传感器发⽣位移时，电阻丝的⻓度会发⽣变化，从⽽导致电阻值发⽣变化。

通过测量电阻值的变化，即可计算出位移量。

电阻式线位移传感器具有结构简单、价格低廉、可靠性⾼等优点，但精度相对较低。

2.电容式线位移传感器电容式线位移传感器利⽤电容变化来测量位移。

其结构通常由两个平⾏极板组成，当传感器发⽣位移时，两个极板之间的距离会发⽣变化，导致电容值发⽣变化。

通过测量电容值的变化，可以计算出位移量。

电容式线位移传感器具有较⾼的精度和稳定性，但价格相对较⾼。

3.电感式线位移传感器电感式线位移传感器利⽤电感变化来测量位移。

传感器通常由线圈和铁芯组成，当传感器发⽣位移时，铁芯与线圈之间的相对位置会发⽣变化，导致电感值发⽣变化。

通过测量电感值的变化，可以计算出位移量。

电感式线位移传感器具有较⾼的精度和灵敏度，但结构相对复杂，价格较⾼。

4.光栅式线位移传感器光栅式线位移传感器利⽤光栅的莫尔条纹原理来测量位移。

传感器由光源、光栅和光电转换器组成。

当传感器发⽣位移时，光栅上的莫尔条纹会发⽣移动，光电转换器将光信号转换为电信号，从⽽测量出位移量。

光栅式线位移传感器具有⾼精度、⾼分辨率、快速响应等优点，但价格较⾼，且对环境要求较⾼。

5.激光式线位移传感器激光式线位移传感器利⽤激光⼲涉原理来测量位移。

直线位移传感器的工作原理直线位移传感器（Linear displacement sensor）是一种用于测量物体直线移动距离的传感器。

它广泛应用于机器人、仪器仪表、自动化生产线等领域，用于实时监测和控制物体的位置。

其工作原理可以分为电感式、电容式、光电式和磁电式等。

一、电感式直线位移传感器：电感式直线位移传感器利用感应线圈的电感变化来测量位移。

其基本构造包括一对感应线圈以及一根可移动的金属臂，金属臂和感应线圈构成一个简单的变压器。

当金属臂移动时，感应线圈的电感会发生变化，进而导致输出信号的变化。

通过测量感应线圈回路的电感值，就可以确定物体的位移。

二、电容式直线位移传感器：电容式直线位移传感器采用了变电容的原理来测量位移。

其构造包括两块感应板和一块可移动的介电板。

在两块感应板之间，形成一个变动的电容结构。

当介电板移动时，感应板之间的电容值会发生变化，进而使得输出信号的电容值变化。

通过测量电容值的变化，就可以确定物体的位移。

三、光电式直线位移传感器：光电式直线位移传感器是通过光电原理来测量位移的。

其构造包括一个光源和一个光敏接收器。

光源发出的光射线被光敏接收器接收。

当物体位移时，光线被挡住或发生折射，光敏接收器接收到的光信号的强度就会变化。

通过测量光信号的变化，就可以确定物体的位移。

四、磁电式直线位移传感器：磁电式直线位移传感器利用磁感应原理来测量位移。

其构造包括一个磁电传感器和一个磁铁。

磁电传感器产生的磁场被磁铁吸引，当磁铁位移时，磁场的位置和强度会发生变化，磁电传感器测量到的电压信号也随之变化。

通过测量电压信号的变化，就可以确定物体的位移。

需要注意的是，不同类型的直线位移传感器在测量范围、精度、灵敏度等方面会存在差异。

同时，传感器的选用还需要根据具体应用场景来确定。

在使用直线位移传感器时，还需要考虑温度、湿度、耐久性等因素。

综上所述，直线位移传感器的工作原理涉及电感、电容、光电和磁电四种原理。

通过测量变化的电感、电容、光信号和电压等参数，就可以准确测量物体的直线位移。
