CAD轴测图尺寸标注方法
轴测图立体感强、直观性好，但是轴测图还是二维图，并不是真正的三维实体，所以其尺寸标注不能按一般的标注进行，正确的标注方法如下：
一、正确的标注：

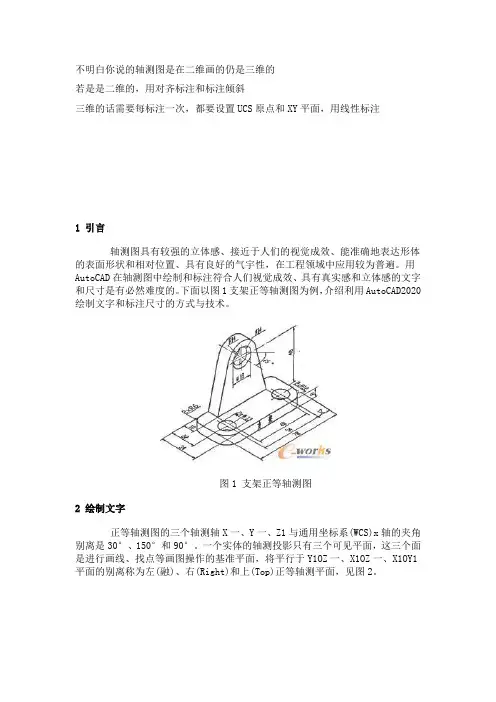

轴测图尺寸正确标注
轴测图尺寸正确标注
标注的原则：
1、尺寸数字的方向与尺寸界线的方向一致；
2、尺寸数字与尺寸线、尺寸界线在同一平面内。
二、单一的标注方法与步骤：
1、点击尺寸标注对齐按钮 → 标注尺寸400，如下图。
2、点击尺寸标注倾斜按钮 → 选中尺寸400，如下图A，捕捉长方体的端点为基点，确定倾斜的方向，如下图B。
图A 图B
3、打开文字样式，在倾斜角度框内输入-30，如下图。
4、点击文字样式对话框中的应用按钮 → 关闭按钮，尺寸数字调整完成，三个方向尺寸如下图。
注意：轴测图的单一方向尺寸标注可以按上面的方法和步骤调整，若在同一界面内有三个方向尺寸需要调整时，则应在文字样式对话框的样式名中新建两个样式名，以保证三个方向标注尺寸的调整。
三、同一图形三个方向上尺寸标注调整方法与步骤：
1、打开文字样式对话框，新建两个文字样式，样式名为：30、-30，倾斜角度框内分别输入30、-30，如下图。
注意：此时在绘图界面的样式工具条上可以看到Standard、30、-30三个选项，如下图。
2、点击尺寸标注对齐按钮 → 标注长、宽、高三个方向的尺寸，如下图。
3、点击尺寸标注倾斜按钮 → 分别选中46、35、23的尺寸，捕捉长方体的端点为基点，确定倾斜方向，如下图。
4、选中图中尺寸35，在绘图界面的样式工具条上选择30，尺寸35调整完成，如下图。
5、选中图中尺寸46，在绘图界面的样式工具条上选择-30，尺寸46调整完成，如下图。
6、选中图中尺寸23，在绘图界面的样式工具条上选择30，尺寸23调整完成，如下图。
注意：选择尺寸时要与30°或-30°对应，即对X、Y、Z三个坐标方向要熟悉，当然也可以逐个去试。
例：调整图中的文字。
1、点击修改工具条上的旋转按钮 → 分别对主视图、左视图、俯视图文字旋转，如下图。
2、分别选中主视图、左视图、俯视图文字，在绘图界面的样式工具条上选择30、-30，文字调整完成，如下图。
调整文字“主视图”
调整文字“左视图”
调整文字“俯视图”。
