AutoCAD三视图绘制与标注法一、三视图的基本概念三视图是指能够完整、准确地表达物体形状和结构的主视图、俯视图和左视图。
主视图反映物体的主要形状特征和相对位置关系；俯视图是从上往下看物体所得到的视图，主要表达物体的顶部形状和平面布局；左视图则是从物体的左侧观察得到的视图，用于补充主视图和俯视图未能表达清楚的部分。
二、绘制三视图的准备工作在开始绘制三视图之前，需要对所要表达的物体进行仔细观察和分析，确定其主要的结构特征和尺寸。
同时，要设置好 AutoCAD 的绘图环境，包括单位、图层、线型等。
1、单位设置根据实际需求选择合适的长度单位，如毫米、厘米或英寸等。
2、图层设置创建不同的图层来分别绘制轮廓线、中心线、标注线等，以便于管理和修改图形。
3、线型设置选择合适的线型，如实线、虚线、点划线等，以区分不同类型的线条。

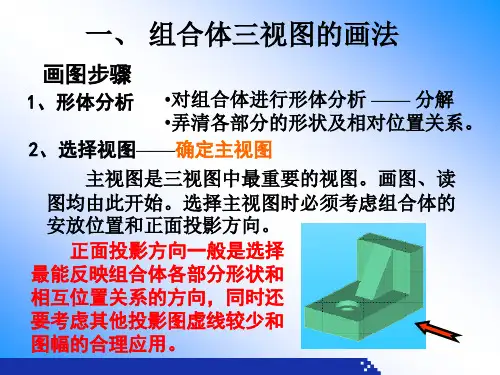

三、绘制三视图的步骤1、主视图绘制（1）根据物体的形状和尺寸，在合适的位置绘制主视图的外轮廓。
（2）绘制内部结构的轮廓，如孔、槽等。
（3）添加中心线，以表示物体的对称关系。
2、俯视图绘制（1）根据主视图中物体的长和宽尺寸，在主视图下方绘制俯视图的外轮廓。
（2）绘制俯视图中的内部结构。
（3）注意与主视图的对应关系，保证投影的准确性。
3、左视图绘制（1）根据主视图中物体的高和宽尺寸，在主视图的右侧绘制左视图的外轮廓。
（2）绘制左视图中的内部结构。
（3）同样要注意与主视图和俯视图的投影关系。
四、三视图的标注标注是三视图中非常重要的部分，它能够准确地传达物体的尺寸和几何关系。
1、尺寸标注（1）选择合适的标注工具，如线性标注、直径标注、半径标注等。
（2）标注物体的长、宽、高、直径、半径等尺寸。
（3）标注尺寸时要注意尺寸线的位置和方向，确保清晰、准确。
2、公差标注对于有精度要求的尺寸，需要标注公差。
公差包括尺寸公差和形位公差。
3、表面粗糙度标注表示物体表面的粗糙程度，通常使用特定的符号和数值进行标注。
