轴测图标注

轴测投影的基础知识正等轴测图的画法轴测剖视图的画法轴测图的尺寸标注斜二轴测图的画法轴测图的选择轴测投影的基础知识轴测图的形成轴间角与轴向伸缩系数轴测图基本特性轴测图的种类平行于各坐标面的圆的轴测图用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上,所得到的图形,称为轴测图。

投影面P 称为轴测投影面。

投射线方向S 称为投射方向。

空间坐标轴00X、0Y、OZ在轴测投影面上的投影OX、OY、OZ称为轴测投影轴,简称轴测轴。

轴测图的形成轴测图形成动画轴间角轴测轴之间的夹角。

轴向伸缩系数轴测单位长度与空间坐标单位长度之比。

轴间角与轴向伸缩系数轴测图基本特性1、相互平行的两直线, 其轴测投影仍保持平行。

2、平行于坐标轴的线段,其轴测投影长度= 该坐标轴的轴向伸缩系数×线段实长。

“轴测”即指沿轴（轴测轴方向）测量作图。

轴测图根据投射线方向和轴测投影面的位置不同可分为两大类:正轴测图斜轴测图轴测图的种类正轴测图:投射线方向垂直于轴测投影面。

斜轴测图:投射线方向倾斜于轴测投影面。

根据不同的轴向伸缩系数,每类又可分为三种: 1.正轴测图(1)正等轴测图(简称正等测): p1=q1=r1(2)正二轴测图(简称正二测): pl =rl≠q1(3)正三轴测图(简称正三测):p1≠q1≠r12.斜轴测图(1) 斜等轴测图(简称斜等测): p1=q1=r1(2) 斜二轴测图(简称斜二测): p1=r1≠q1(3) 斜三轴测图(简称斜三测):p1≠q1≠r1正等测中常采用简化轴向伸缩系数，即p＝q＝r＝1平行于各坐标面的圆的轴测图1. 弦线法作椭圆弦线法作椭圆2．正等测中椭圆近似画法（采用简化伸缩系数）三点法菱形法3．斜二测中椭圆近似画法(平行YOZ坐标面的椭圆)斜二测中椭圆画法正等轴测图的画法平面立体正等轴测图的画法曲面立体正等轴测图的画法组合体正等轴测图的画法坐标法沿坐标轴测量，按坐标画出各顶点的轴测图。

轴测图的绘制流程与注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!轴测图是一种单面投影图，在一个投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真，富有立体感。

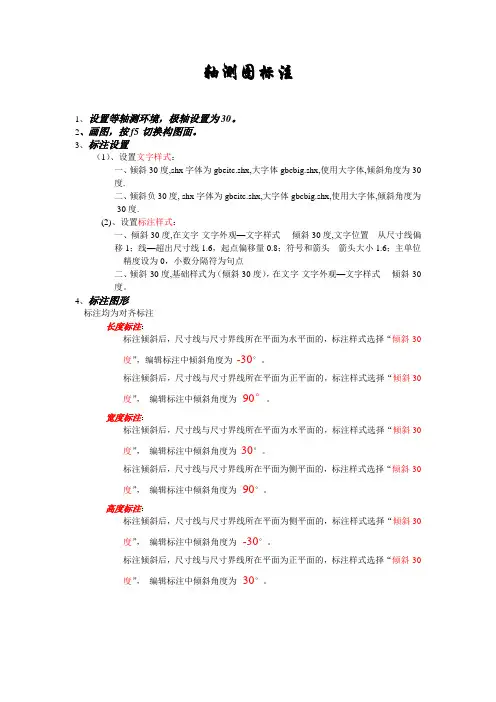

轴测图标注1、设置等轴测环境，极轴设置为30。

2、画图，按f5切换构图面。

3、标注设置（1）、设置文字样式：一、倾斜30度,shx字体为gbeitc.shx,大字体gbcbig.shx,使用大字体,倾斜角度为30度.二、倾斜负30度, shx字体为gbeitc.shx,大字体gbcbig.shx,使用大字体,倾斜角度为-30度.(2)、设置标注样式：一、倾斜30度,在文字-文字外观—文字样式----倾斜30度,文字位置---从尺寸线偏移1；线—超出尺寸线1.6，起点偏移量0.8；符号和箭头---箭头大小1.6；主单位---精度设为0，小数分隔符为句点二、倾斜-30度,基础样式为（倾斜30度），在文字-文字外观—文字样式----倾斜-30度。

4、标注图形标注均为对齐标注长度标注：标注倾斜后，尺寸线与尺寸界线所在平面为水平面的，标注样式选择“倾斜-30度”，编辑标注中倾斜角度为-30°。

标注倾斜后，尺寸线与尺寸界线所在平面为正平面的，标注样式选择“倾斜30度”，编辑标注中倾斜角度为90°。

宽度标注：标注倾斜后，尺寸线与尺寸界线所在平面为水平面的，标注样式选择“倾斜30度”，编辑标注中倾斜角度为30°。

标注倾斜后，尺寸线与尺寸界线所在平面为侧平面的，标注样式选择“倾斜-30度”，编辑标注中倾斜角度为90°。

高度标注：标注倾斜后，尺寸线与尺寸界线所在平面为侧平面的，标注样式选择“倾斜30度”，编辑标注中倾斜角度为-30°。

标注倾斜后，尺寸线与尺寸界线所在平面为正平面的，标注样式选择“倾斜-30度”，编辑标注中倾斜角度为30°。

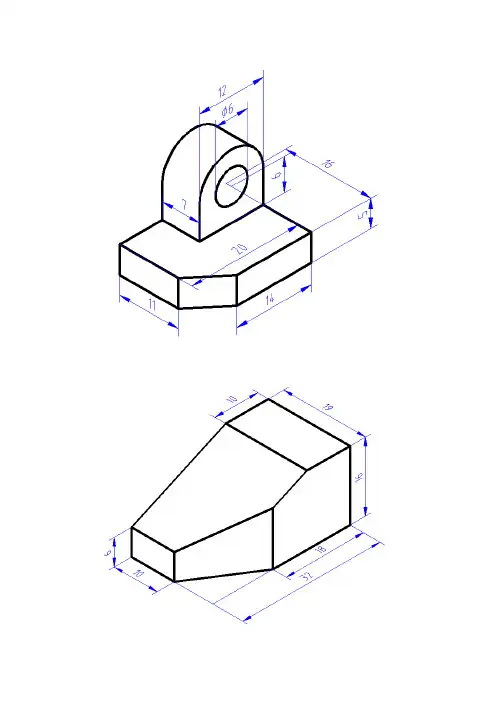

轴测标注图示附图：。

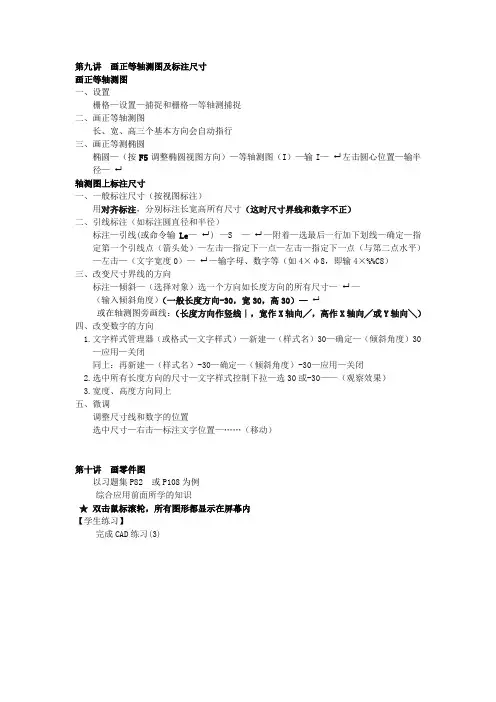

第九讲画正等轴测图及标注尺寸
画正等轴测图
一、设置
栅格—设置—捕捉和栅格—等轴测捕捉
二、画正等轴测图
长、宽、高三个基本方向会自动指行
三、画正等测椭圆
椭圆—（按F5调整椭圆视图方向）—等轴测图（I）—输I— 左击圆心位置—输半径—
轴测图上标注尺寸
一、一般标注尺寸（按视图标注）
用对齐标注，分别标注长宽高所有尺寸（这时尺寸界线和数字不正）
二、引线标注（如标注圆直径和半径）
标注—引线(或命令输Le— )—S — —附着—选最后一行加下划线—确定—指定第一个引线点（箭头处）—左击—指定下一点—左击—指定下一点（与第二点水平）—左击—（文字宽度0）— —输字母、数字等（如4×φ8，即输4×%%C8）
三、改变尺寸界线的方向
标注—倾斜—（选择对象）选一个方向如长度方向的所有尺寸— —
（输入倾斜角度）（一般长度方向-30，宽30，高30）—
或在轴测图旁画线：（长度方向作竖线∣，宽作X轴向╱，高作X轴向╱或Y轴向╲）
四、改变数字的方向
1.文字样式管理器（或格式—文字样式）—新建—（样式名）30—确定—（倾斜角度）30
—应用—关闭
同上：再新建—（样式名）-30—确定—（倾斜角度）-30—应用—关闭
2.选中所有长度方向的尺寸—文字样式控制下拉—选30或-30——（观察效果）
3.宽度、高度方向同上
五、微调
调整尺寸线和数字的位置
选中尺寸—右击—标注文字位置—……（移动）
第十讲画零件图
以习题集P82 或P108为例
综合应用前面所学的知识
★双击鼠标滚轮，所有图形都显示在屏幕内
【学生练习】
完成CAD练习(3)。

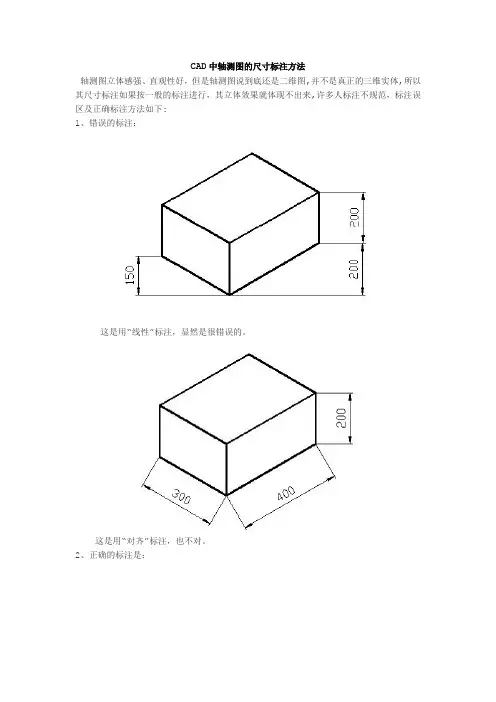

CAD中轴测图的尺寸标注方法
轴测图立体感强、直观性好，但是轴测图说到底还是二维图,并不是真正的三维实体,所以其尺寸标注如果按一般的标注进行，其立体效果就体现不出来,许多人标注不规范，标注误区及正确标注方法如下:
1、错误的标注：
这是用“线性”标注，显然是很错误的。

这是用“对齐”标注，也不对。

2、正确的标注是：
正确标注的原则：
（1）尺寸数字的方向与尺寸界线的方向一致；
（2）尺寸数字与尺寸线、尺寸界线在一个平面内。

3、标注方法：
（1）用“标注”——“倾斜”菜单命令，选中400的尺寸，捕捉长方体的端点为基点，给出倾斜的方向：
（2）确定后，尺寸界线发生了倾斜，符合了标注要求，但尺寸数字还是不正确。

此时应该把尺寸数字旋转-30度：
（3）打开“文字样式”，新建二个新样式，样式名为“30”和“-30”，倾斜角度分别是+30度和-30度：
（4）选中400尺寸，将其置于-30的文字样式中，立刻得到正确的标注：
（5）同样用“标注”——“倾斜”菜单命令，给出倾斜方向，得到：
（6）将400文字旋转+30度，得到正确的标注：
（7）用相同的“倾斜”和“旋转”方法，得到宽度和高度方向的正确标注：
4、圆的尺寸标注：
（1）圆的轴测图为椭圆，不能直接标注:
（2）以椭圆的中心为圆心，适当长为半径，画一个圆，与椭圆相交于A点：
（3）标注圆的半径，箭头尽量靠近A点，尺寸是不对的：
（4）用ED命令修改错误的R162.9，改为正确的R150,并删除标记A和辅助圆，得到正确的标注!。

一、创建轴测图中的标注样式及标注尺寸1、在【文字样式】中创建“字母和数字30°样式；“字母和数字”-30°”样式，在倾斜角度中输入30°或-30°2、在【标注样式】中创建轴测图30o样式和轴测图-30°样式，分别在文字选项卡，文字样式选择字母和数字30°或字母和数字-30°3、标注尺寸①在【样式】工具栏中，将轴测图30°为当前标注样式②单击【标注】工具栏中，对齐标注图标，标注尺寸③单击标注工具栏中，编辑标注图标④选择对象：选择要编辑尺寸⑤输入倾斜角度（按Enter键表示无）注意：倾斜后1尺寸界线与X平行的尺寸，倾斜角度为30°倾斜后尺寸界线与Y1平行的尺寸，倾斜角度为150°倾斜后尺寸界线与Z1平行的尺寸，倾斜角度为90°⑥更新标注样式，将数字倾斜方向不符合要求的尺寸，改为当前样式为“轴测图-30o ”二、建立在轴测图中的文字样式（一）轴测图中的文字样式建立四个文字样式，文字要倾斜30°或-30°，在各个轴测面上的倾斜规律是：1、在左轴测面上，倾斜-30°2、在右轴测面上，倾斜30°3、在顶轴测面上，平行于X轴的文字倾斜-30°4、在左轴测面上，平行于Y轴的文字倾斜30°（二）、轴测图中的文字输入选项在轴侧图中输入文字，，文字要旋转30°或-30°，在各个轴测面上的倾斜规律是：5、在左轴测面上，旋转-30°6、在右轴测面上，旋转30°7、在顶轴测面上，平行于X轴的文字旋转-30°8、在左轴测面上，平行于Y轴的文字旋转30°。

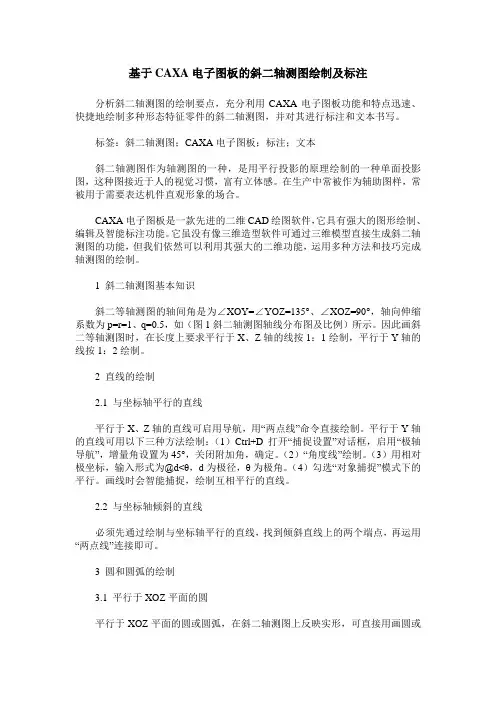

基于CAXA电子图板的斜二轴测图绘制及标注分析斜二轴测图的绘制要点，充分利用CAXA电子图板功能和特点迅速、快捷地绘制多种形态特征零件的斜二轴测图，并对其进行标注和文本书写。

标签：斜二轴测图；CAXA电子图板；标注；文本斜二轴测图作为轴测图的一种，是用平行投影的原理绘制的一种单面投影图，这种图接近于人的视觉习惯，富有立体感。

在生产中常被作为辅助图样，常被用于需要表达机件直观形象的场合。

CAXA电子图板是一款先进的二维CAD绘图软件，它具有强大的图形绘制、编辑及智能标注功能。

它虽没有像三维造型软件可通过三维模型直接生成斜二轴测图的功能，但我们依然可以利用其强大的二维功能，运用多种方法和技巧完成轴测图的绘制。

1 斜二轴测图基本知识斜二等轴测图的轴间角是为∠XOY=∠YOZ=135°、∠XOZ=90°，轴向伸缩系数为p=r=1、q=0.5，如（图1斜二轴测图轴线分布图及比例）所示。

因此画斜二等轴测图时，在长度上要求平行于X、Z轴的线按1：1绘制，平行于Y轴的线按1：2绘制。

2 直线的绘制2.1 与坐标轴平行的直线平行于X、Z轴的直线可启用导航，用“两点线”命令直接绘制。

平行于Y轴的直线可用以下三种方法绘制：（1）Ctrl+D打开“捕捉设置”对话框，启用“极轴导航”，增量角设置为45°，关闭附加角，确定。

（2）“角度线”绘制。

（3）用相对极坐标，输入形式为@d<θ，d为极径，θ为极角。

（4）勾选“对象捕捉”模式下的平行。

画线时会智能捕捉，绘制互相平行的直线。

2.2 与坐标轴倾斜的直线必须先通过绘制与坐标轴平行的直线，找到倾斜直线上的两个端点，再运用“两点线”连接即可。

3 圆和圆弧的绘制3.1 平行于XOZ平面的圆平行于XOZ平面的圆或圆弧，在斜二轴测图上反映实形，可直接用画圆或画弧的命令绘制。

3.2 平行于XOY、YOZ平面的圆平行于XOY、YOZ平面的圆，在斜二测轴测图上反映为椭圆，可用如（图2斜二轴测图圆的画法）所示的方法，在轴测图上尽量多地找到圆周上的点，再使用“样条线”命令，将圆周上所有点顺次连接起来，即可形成圆的斜二轴测图。

轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。

绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。

一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。

当激活轴测模式之后，就可以分别在这三个面间进行切换。

如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。

一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。

2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。

3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。

二、在轴测投影模式下画直线1、输入坐标点的画法：?与X轴平行的线，极坐标角度应输入30°，如@50<30。

?与Y轴平行的线，极坐标角度应输入150°，如@50<150。

?与Z轴平行的线，极坐标角度应输入90°，如@50<90.?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。

2、也可以打开正交状态进行画线。

如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。

▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。

1、激活轴测－－>启动正交，当前面为左面图形。

2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合，3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成，三、定位轴测图中的实体要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从已知对象开始沿30°、90°或150°方向追踪。

根据轴测图按适当的比例画三视图，并标注尺寸
说明：
1、此结构为前后、左右对称。

底板为四棱柱，前后面平行，距离为120，都为等腰梯形，上底长为140，下底长为160，高为100。

2、在其上前后各叠加一半径为60的半圆柱体，每个半圆柱体的宽度为30。

并且同心的有一直径为40、深度为30的圆孔。

3、在底板的中心位置有一直径为40的通孔。

4、在底板的正下方有一前后方向的方槽，其长为120、高为30。

5、前、后端面的轮廓算术平均偏差为6.3微米, 圆孔的轮廓算术平均偏差为3.2微米，方孔两侧面的轮廓算术平均偏差为6.3微米，其他表面的轮廓算术平均偏差为12.5微米。

6、前表面对后表面的平行度公差为0.03。

直径为40的圆孔的圆度公差为0.05。

Final revision by standardization team on December 10, 2020.轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。

绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。

一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。

当激活轴测模式之后，就可以分别在这三个面间进行切换。

如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120。

o一、激活轴测投影模式1、方法一：工具一一〉草图设置、捕捉和栅格一一＞捕捉业型和样式：等轴测捕捉一一＞确定，激活。

2、在命令提示符下输入：snap一一〉样式：s —一＞等轴测：i一一〉输入垂直间距：1一一＞激活完成。

3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。

二、在轴测投影模式下画直线1、输入坐标点的画法：与X轴平行的线，极坐标角度应输入30°，如@50＜30。

与Y轴平行的线，极坐标角度应输入130°,如@50＜150o与Z轴平行的线，极坐标角度应输入90°,如@50＜90.所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。

2、也可以打开正交状态进行画线。

如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。

▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。

1、激活轴测一一〉启动正交，当前面为左面图形。

2、直线工具--- ＞定第一点〉水平方向10 ＞垂直方向10 〉水平反方向10 ——〉C闭合，3、F5：切换至上面一一＞指定顶边一角点一一＞X方向10 —一＞Y方向10 ——〉X方向10--＞C闭合，4、F5：切换到右面一一〉指定底边右角点一一＞水平方向10 —一＞向上垂直方向10 —一＞确定完成，三、定位轴测图中的实体要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从已知对象开始沿30°、90°或150°方向追踪。
