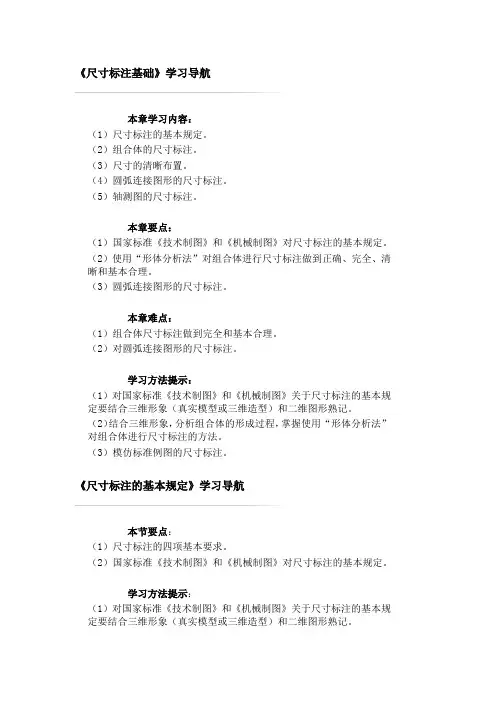

《尺寸标注基础》学习导航本章学习内容：（1）尺寸标注的基本规定。
（2）组合体的尺寸标注。
（3）尺寸的清晰布置。
（4）圆弧连接图形的尺寸标注。
（5）轴测图的尺寸标注。
本章要点：（1）国家标准《技术制图》和《机械制图》对尺寸标注的基本规定。
（2）使用“形体分析法”对组合体进行尺寸标注做到正确、完全、清晰和基本合理。
（3）圆弧连接图形的尺寸标注。
本章难点：（1）组合体尺寸标注做到完全和基本合理。
（2）对圆弧连接图形的尺寸标注。
学习方法提示：（1）对国家标准《技术制图》和《机械制图》关于尺寸标注的基本规定要结合三维形象（真实模型或三维造型）和二维图形熟记。
（2）结合三维形象，分析组合体的形成过程，掌握使用“形体分析法”对组合体进行尺寸标注的方法。
（3）模仿标准例图的尺寸标注。
《尺寸标注的基本规定》学习导航本节要点：（1）尺寸标注的四项基本要求。
（2）国家标准《技术制图》和《机械制图》对尺寸标注的基本规定。
学习方法提示：（1）对国家标准《技术制图》和《机械制图》关于尺寸标注的基本规定要结合三维形象（真实模型或三维造型）和二维图形熟记。
（2）模仿标准例图的尺寸标注。
尺寸标注基本要求图样中的视图只能表示物体的形状，物体各部分的真实大小及相对位置则要靠标注尺寸来确定。
尺寸也可以配合图形来说明物体的形状。
图样上标注尺寸的基本要求如下：（1）正确--尺寸注法要符合国家标准的规定。
（2）完全--尺寸必须标注齐全，不遗漏、不重复。
（3）清晰--尺寸的布局要整齐清晰，便于阅读、查找。
（4）合理--所注尺寸既能保证设计要求，又使加工、装配、测量方便。
图11-1 尺寸标注示例尺寸的组成图样上的尺寸由哪几部分组成？图11-2 尺寸的组成完整的尺寸由下列内容组成：尺寸线—用细实线绘制尺寸界线—用细实线绘制尺寸线终端—箭头或45°斜线(机械图中多采用箭头)尺寸数字—一般用3.5号字说明：尺寸数字前或后有时附加规定的符号：100、R5、M80.75等。
机械制图–轴测图概述引言机械制图是机械工程中非常重要的一门学科，它是通过图形符号来表示和传达机械零件的结构和装配关系。
在机械制图中，轴测图是一种常用的图形方案。
本文将对轴测图进行概述，包括定义、种类以及绘制方法。

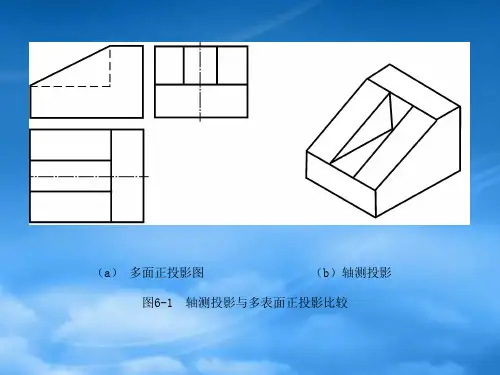

轴测图的定义轴测图是一种立体空间内物体的透视图，是指根据物体的外形和空间位置关系，通过透视投影的方式将物体的形状和结构用平面图形展示出来的技术。
轴测图能够直观地表现出物体的三维外观和结构，是机械工程师设计和交流的重要工具之一。
轴测图的种类常见的轴测图有三种：等轴测图、斜轴测图和正交轴测图。
它们分别以不同的投影方式和角度来展示物体的外观和结构。
1.等轴测图：等轴测图是指视点与物体平行的一种投影方式。
在等轴测图中，物体的三个主轴在图上呈等角度分布，如30度。
2.斜轴测图：斜轴测图是指视点与物体平行但与物体的主轴不平行的一种投影方式。
在斜轴测图中，物体的一条主轴与投影面平行，而其他两条主轴倾斜。
3.正交轴测图：正交轴测图是指视点与物体的主轴相互垂直的一种投影方式。
在正交轴测图中，物体的三个主轴在图上呈90度角分布，更加直观。
轴测图的绘制方法轴测图的绘制方法主要包括透视投影和轴测投影两种方式。
1.透视投影：透视投影是指根据物体的透视关系，通过远小近大的原理将物体投影到一个透视平面上的投影方式。
在透视投影中，物体的远离观察者的部分呈现较小的尺寸，而靠近观察者的部分呈现较大的尺寸。
透视投影是一种非常直观的投影方式，能够使人们感受到真实的立体感。
2.轴测投影：轴测投影是指将物体的三维形状通过在透视平面上投影出来的平行直线来表示的投影方式。
在轴测投影中，物体的形状和结构以平行线段和平行线面来表示，不考虑透视关系。
轴测投影相对于透视投影来说更加简化，适用于工程领域中的制图需求。
在绘制轴测图时，需要掌握一些基本的绘图技巧和方法，比如确定透视点、选择适当的透视角度、绘制主轴线、使用投影线和投影面来表示物体的形状和结构等。
机械制图及其相关标准的变化摘要：综合近年来最新发布的有关国家标准，系统指出了机械工程制图国家标准的现行版本，分析了绘图用图线、视图画法与尺寸注法、表面粗糙度标注方法、力学性能符号以及形位公差基准符号等方面的变化。
同时介绍了国家标准最新规定的指引线和基准线画法、未定义形状边的注法、CAD制图标准等。
关键词：机械制图图样画法与标注国家标准一、机械制图与技术制图国家标准的现行版本众所周知，机械制图与技术制图标准是机械制图常用的基础性国家标准。
以前，机械制图一直使用1984年版《机械制图》系列国家标准。
为了与新版国际标准接轨，以及与我国现行的《技术制图》标准相协调统一，自1995年以来，我国陆续对1984版《机械制图》国家标准进行了修订。
到目前为止，1984年版《机械制图》标准除了GB/T4457.4—1984《机械制图剖面符号》、GB/T4458.3—1984《机械制图轴测图》、GB/T4460—1984《机械制图机构运动简图符号》三项标准仍为现行有效版本外，其余《机械制图》标准均被修订。
这些新修订的机械制图国家标准均等同或修改采用相应国际标准，与国际标准保持高度的一致。
机械制图及相关的技术制图国家标准的现行版本见表1。
表1机械制图和技术制图国家标准的现行版本二、机械制图标准的主要变化1 图线1）增加了粗虚线这一线形。
以前的标准只规定细虚线一种，所以，机械制图中所使用的虚线也一直是细虚线。
按新标准规定，粗虚线应用于允许表面处理的表示线。
以前允许表面处理的表示线用粗点画线表示，现在已改为用粗虚线表示。
而粗点画线现在只用于限定范围表示线，如：表示限定局部热处理的范围、限定不镀（涂）的范围、限定形位公差被测要素和基准要素范围等。
这一点应加以注意。
2）粗线与细线的宽度比例由3：1改为2：1。
即新标准加宽了细线的宽度。
同时，取消了0.18mm这一图线宽度系列。
这个系列被旧标准列为尽量避免采用的线宽。
此外，新标准将0.5mm和0.7mm两种线宽列为优先采用的线宽，这是旧标准所没有的。
