管道轴测图2012

  • 格式：ppt
  • 大小：9.42 MB
  • 文档页数：26

下载文档原格式

  / 26

合集下载

(完整版)管道工程轴侧图的画法

(完整版)管道工程轴侧图的画法

四、斜等测图
例4：试把图2-39平、立面图上的摇头弯画成斜等测图。
图2-39 摇头弯的斜等测图
例5：试把图2-40平、立面图中的管线画成斜等测图。
图2-40 管道轴测图
思考题：某草坪喷灌供水平面图 下图为某草坪喷灌供水平面图。
单线图管道平面图
双线图管道平面图
斜等轴测图
第三节 管道剖面图
示例1：两根直管的重叠
a、从管道的一边折断 b、从两头往中间折断 图2-23 两根重叠直管的表示方法
示例2：直管与弯管的重叠
(1)直管在前
(2)弯管在前
立面图 平面图
立面图 平面图
示例3：多根直管的重叠
1
2
3
4
平面图 图2-24 用折断显露法表示的多根管道重叠的平面图
示例3：多根直管的重叠
多条直管在平面图上的重叠4条直管的平面图、正立面图和 左侧立面图如下图所示。
弯管是由直管段和弯头两部分组成的。如图2-19所示，直管 段积聚后的投影是个小圆，与直管段相连接的弯头，在拐弯前的 投影也积聚成小圆，并且同直管段积聚成的小圆的投影重合。
（一）直管与弯管的积聚
图2-19 弯管的积聚
图2-20 弯管的积聚
（二）管子与阀门的积聚
图2-21 直管与阀门的积聚
图2-22 弯管与阀门的积聚
与P平面倾斜的平行投射线，将物体投射到P上，当三条
坐标轴的轴向伸缩系数均为1时，所得图形称为斜等轴
测图（简称斜等测图），如图2-32b所示。
三、正等测图
（一）轴间角及轴向伸缩系数 1.轴间角
正等测图的轴间角X1O1Y1＝X1O1Z1＝Y1O1Zl=120º，O1Z1轴一般画 成铅直方向，OlXl轴、OlYl轴与水平线成30º角，如图2-33所示。

管道工程轴侧图的画法

管道工程轴侧图的画法
2-2 2-3 单线图
视图 双线图
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-4 90º弯头的三视图
图2-5 90º弯头的双线图
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-6 90º弯头的两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
时表达出物体的长、宽、高三个方向的尺度和形状，
富有立体感，是生产中常用的辅助图示方法。
轴测图是采用平行投影的方法，沿不平行于任一
坐标面的方向，将物体连同三个坐标轴一起投射到单 一投影面上所得的图形，如图2-32所示。轴测图也 叫轴测投影图。
图2-32 轴测图 的形成
在图2-32中，投影面P称为轴测投影面。空间直角坐标轴OX、 OY、OZ在轴测投影面上的投影O1X1, O1Y1, O1Z1称为轴测投影轴 （简称轴测轴）。
5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Thursday, June 17, 2021June 21Thursday, June 17, 20216/17/2021
图2-33 正等测图的轴间角及画法
三、正等测图
2.轴向伸缩系数
X、Y、Z三轴的轴向伸缩系数均为0.82，为作图简便，均取1， 称为简化伸缩系数。
轴向线段可按实长量取。 如此画出的轴测图比实际的轴测图放大了0.82倍，但不影响图 形的立体感。
三、正等测图
（二）作管道正等测图的基本原则
1.物体上的直线在正等 测图中仍为直线。

管道轴测图2012.

管道轴测图2012.

方法：将管道分段投影表示，画局部或单根管道的单线图。
上
西 南 下 上
北 (0°)
东
(0°) 北 西 下
东 南
3.7.2 管道轴测图的内容
（1）图形
用正等轴测投影画出管段及其所附管件、阀门、控制点等图形、符号。
（2）标注
标注安装尺寸、管号、管段所连设备的位号或相连管道的编号。
（3）方向标
表示安装方位的基准，北向与管道布置图上的设计北向( 0°)一致。
缺点：不能直观地反映出管道间的相互关系。
三维管道设计软件：美国Autodesk公司的AutoCAD plant3D，美
国Intergraph公司的PDS，英国CADCentre公司的PDMS，美国 Bentley公司的AutoPLANT等。
工厂预制管道 大型工程采用工厂预制管道，在工厂车间内将管道按 照设计长度切割，并加工开孔和坡口等，以提高安装质 量并减少现场工作量。
北 西 下
东 南
（2）轴测图的标注
尺寸单位：标高单位为米，精确到小数点后面三位（也可 采用毫米），其他尺寸单位均为毫米。
（a）管号及物料流向 （b）尺寸标注 水平管道注长度尺寸和管中心 标高，垂直管道标注相关部位 的标高EL。
上

标高的标注： 北
西
下
东
南

阀门的标注：
焊接点
a）法兰连接的阀门和 其他管道元件，定位尺 寸标注到一端法兰面。
标注示例：从最邻近的主要基准点到分支管、管道改变 走向处、拆卸用的法兰、异径管。不注封闭尺寸。
上 分支管： 管道元件： 弯头 三通 法兰 异径管 异径管以大端 为定位基准 西 南 下
北
东
管廊上的管道：

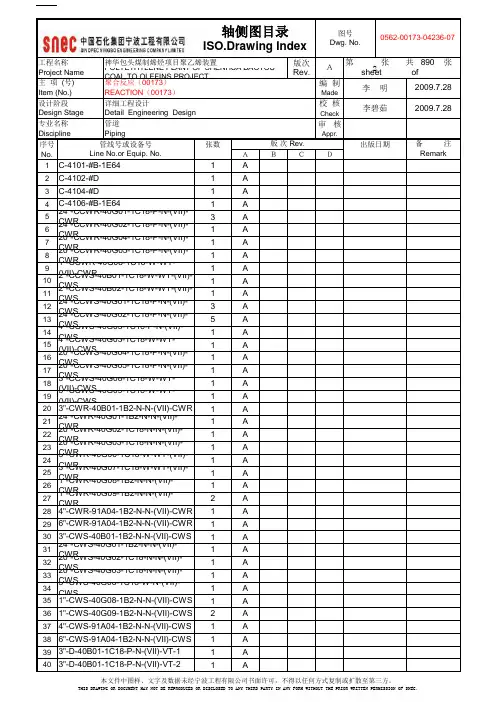

管道轴测图目录(00173)

管道轴测图目录(00173)

编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ11A21A 31A 41A 53A 61A 71A 81A 91A 101A 111A 123A 135A 141A 151A 161A 171A 181A 191A 201A 211A 221A 231A 241A 251A 261A 272A 281A 291A 301A 311A 321A 331A 341A 351A 362A 371A 20"-CWS-40G02-1C18-N-N-(VII)-CWS 20"-CWS-40G03-1C18-N-N-(VII)-CWS 3"-CWS-40G06-1C18-W-N-(VII)-CWS 1"-CWS-40G08-1B2-N-N-(VII)-CWS 1"-CWS-40G09-1B2-N-N-(VII)-CWS 4"-CWS-91A04-1B2-N-N-(VII)-CWS 1"-CWR-40G08-1B2-N-N-(VII)-CWR 1"-CWR-40G09-1B2-N-N-(VII)-CWR 4"-CWR-91A04-1B2-N-N-(VII)-CWR 6"-CWR-91A04-1B2-N-N-(VII)-CWR 3"-CWS-40B01-1B2-N-N-(VII)-CWS 24"-CWS-40G01-1B2-N-N-(VII)-CWR 3"-CWR-40B01-1B2-N-N-(VII)-CWR 24"-CWR-40G01-1B2-N-N-(VII)-CWR 20"-CWR-40G02-1C18-N-N-(VII)-CWR 20"-CWR-40G03-1C18-N-N-(VII)-CWR 3"-CWR-40G06-1C18-W-WT-(VII)-CWR 3"-CWR-40G07-1C18-W-WT-(VII)-CWR 4"-CCWS-40G03-1C18-P-N-(VII)-CWS 4"-CCWS-40G03-1C18-W-WT-(VII)-CWS 20"-CCWS-40G04-1C18-P-N-(VII)-CWS 20"-CCWS-40G05-1C18-P-N-(VII)-CWS 3"-CCWS-40G08-1C18-W-WT-(VII)-CWS 3"-CCWS-40G09-1C18-W-WT-(VII)-CWS 20"-CCWR-40G05-1C18-P-N-(VII)-CWR 1"-CCWR-40G08-1C18-W-WT-(VII)-CWR 2"-CCWS-40B01-1C18-W-WT-(VII)-CWS 2"-CCWS-40B02-1C18-W-WT-(VII)-CWS 24"-CCWS-40G01-1C18-P-N-(VII)-CWS 24"-CCWS-40G02-1C18-P-N-(VII)-CWS C-4102-#D C-4104-#D C-4106-#B-1E6424"-CCWR-40G01-1C18-P-N-(VII)-CWR 24"-CCWR-40G02-1C18-P-N-(VII)-CWR 20"-CCWR-40G04-1C18-P-N-(VII)-CWR 李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)C-4101-#B-1E64Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.28编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ李 明管道Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.设计阶段REACTION （00173）聚合反应（00173）Item (No.)Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design 2009.7.28李碧茹2009.7.2818 版次Rev.编 制Made 校 核Check审 核Appr.序号张数No.ＡＢＣＤ轴侧图目录ISO.Drawing Index 李 明管道第 张 共 890 张 sheet ofＡ图号Dwg. No.Piping 备 注Remark 版 次 Rev.出版日期管线号或设备号　Line No.or Equip. No.POLYETHYLENE PLANT OF SHENHUA BAOTOU COAL TO OLEFINS PROJECT 设计阶段REACTION （00173）聚合反应（00173）Item (No.)工程名称神华包头煤制烯烃项目聚乙烯装置Discipline 主 项 (号)Design Stage 详细工程设计专业名称Detail Engineering Design Project Name 0562-00173-04236-072009.7.28李碧茹2009.7.28中。

中职化学工艺《管道轴测图的识读与绘制》课件

中职化学工艺《管道轴测图的识读与绘制》课件
2. X轴与Z轴的轴向缩短率为1， Y轴为0.5。
二、识读和绘制管道轴测图
Z 上下
要求：
• 根据给出轴测图X
左右
前后 Y
(1)轴测图的基本特性:
•
平行性
–
轴测性
•
真实性
• (2)轴测图的识读
•
1）管线的轴测图
•
2）弯管的轴测图
•
3）三通的轴测图
•
••••••
• (3)轴测图的绘制
要求： • 根据管道单线图搭建管道； • 绘制管道的轴测图
①
②
认识管道轴测图 识读和绘制管道轴测图
绘制下列管道的正立面图：
·
一、理解轴测投影知识
1、分类
正等轴测图
斜二等轴测图
2.特点
正等轴测轴
特点： 1.投影方向垂直于轴测投影面； 2.三个轴间角皆为120°； 3.三个轴向缩短率皆为0.82。
斜二等等轴测轴
特点：
1. 投影方向倾斜于轴测投影面， 且轴测投影面平行于直角坐 标系的一个平面；

管道的斜等轴测图

管道的斜等轴测图

管道的斜等轴测图
立面图 平面图
Z
O Y
立面图 X
平面图
Z
O
X
Y
图1-18 单线管子的轴测图一
图1-19 单线管子的轴测图二
管道的斜等轴测图
Z 立面图 侧视图
平面图
O
X
Y
图1-20 单线管子的轴测图三
管道的斜等轴测图
2．多管线的斜等轴测图
图1-21是三根不同方向的直管组成的图形，首先我们根 据其平面图、立面图以及左侧面图判断每根管道所在的 方向和绘制应该选取的长度。1号管是纵向Y方向，按 实际长度绘制。2号管是垂直Z方向，按实际长度绘制； 要注意的是该管道的下端是与1号管道的顶端连图1-22 多管线的斜等轴测图
建筑设备工程
管道的斜等轴测图
管道轴测图, 按图形来分有正等轴测图和斜等轴测图两种, 多用斜等轴测图。按单双线图来分有单线图管道正、斜等 轴测图和双线图管道正、斜等轴测图, 其中多用单、双线图 管道斜等轴测图。 斜等轴测图的轴测轴有3根，即和X1、Y1、Z1。其中Z1画成 铅垂线，O1X1为水平线, O1Y1与水平线的夹角为45°， O1Y1的方向可向左也可向右。轴间角有3个, 分别是∠X1 O1 Y1= 45°(或135°)，∠Y1 O1 Z1= 135°，∠Z1 O1 X1= 90°。 3根轴的轴向伸缩系数(也称变形系数)都相等，一般均取为 1 , 如图1-17所示。
第2条是左路供水干管DN32：从三通a起，至弯头3止。 其上装有立管三根(L1~L3)、水平短管1条(SP1)及DN15的 内螺纹闸阀三个。
第3条是右路供水干管DN32：从三通a起，至弯头6止。 其上装有立管三根(L4~L6)、水平短管一条(SP2)及DN15 的内螺纹闸阀三个。

管道轴测图

管道轴测图
上 Nhomakorabea上
西
北 (0°)
(0°)北
东
南
东
下
西
南
下
3.7.2 管道轴测图的内容
（1）图形
用正等轴测投影画出管段及其所附管件、阀门、控制点等图形、符号。
（2）标注
标注安装尺寸、管号、管段所连设备的位号或相连管道的编号。
（3）方向标
表示安装方位的基准，北向与管道布置图上的设计北向( 0°)一致。
（4）材料表
列出这段管道安装所需要的材料，即管子、管件和阀门等规格、型 号、尺寸、数量和标准等。材料表附在图纸的右侧。
管道轴测图
优点：管道轴测图在一张图面上表示一段管道的安装情况，图面清 晰，空间立体感强，尺寸标注比较精确，适合工厂预制。 缺点：不能直观地反映出管道间的相互关系。
三维管道设计软件：美国Autodesk公司的AutoCAD plant3D，美
国Intergraph公司的PDS，英国CADCentre公司的PDMS，美国 Bentley公司的AutoPLANT等。
立面图
200× 150
辅助管道平面图使 用，反映管道的走 向，不能精确定位。
A向
上
西
北
南
东
下
600
900
600
北 平面图
800
200×100
A向视图
EL17.500 EL17.000
EL16.830
EL16.240
3.7.4 管道布置图与管道轴测图的比较和选择
管道布置图
优点：管道布置图可以在一张图面上反映一个区域内管道的安装情 况，表达方式整体性强，能够准确描述装置内管道的空间位置及管 道间的相互关系。 缺点：当局部管道比较复杂时，图面就比较复杂，可画局部管道轴 测图辅助表示复杂管道。

管道工程轴侧图的画法ppt课件

管道工程轴侧图的画法ppt课件

图2-22 弯管与阀门的积聚
18
三、管子的重叠与交叉
(一）管子的重叠
1、概念： 长短相等、直径相同的两根或两根以上的管子，如 果叠合在一起，其投影就完全重合，反映在投影面上就好 像是一根管子的投影，这种现象称为管子的重叠。
2、画图方法：
在工程图中，为了使重叠管线表达清楚，可采用折
断显露法来表示。即假想将前（或上）面的管子截去一段
12
第一节 管道工程图的习惯画法与规定画法
(五)大小头
图2-16 同心大小头
图2-17两种画法意义相同
图2-18偏心大小头
13
第一节 管道工程图的习惯画法与规定画法 (六)阀门
表2-1 阀门的几种表示形式
14
15

第一节 管道工程图的习惯画法与规定画法
二、管道的积聚
（一）直管与弯管的积聚
根据投影积聚原理可知，一根直管积聚后的投影用双线图的 形式表示就是一个小圆，用单线图的形式表示则为一个点，如图 2-2和图2-3所示。
31
图2-28 根据平面图画立面图
综合举例：
如图1-29所示，根据管线的平面图和侧立面图，补画出正立面图。
图2-29 根据平、侧立面图补正立面图
32
综合举例：
三、识读举例
（一）承插连接管线的识读
图2-30 承插连接管线的双线图
33
综合举例：
（二）螺纹连接管线 的识读
34
图2-31 螺纹连接管线的双线图
2
平面图 3
28
综合举例：
一、管线正投影图的画法与读法 （一）画法
图2-27 摇头弯的单、双线图
29
综合举例：
（二）读法
识读管线正投影图的一般方法是：

管道轴测图2012

管道轴测图2012

（4）材料表
列出这段管道安装所需要的材料，即管子、管件和阀门等规格、型 号、尺寸、数量和标准等。材料表附在图纸的右侧。
（5）标题栏
表示图名、图号、设计阶段、项目代号、合同号、签名栏及日期等。
图幅为A3，图面包含5项内容：轴测图形、工程数据、管段材料表、方位 标、标题栏。
3.7.3 管道轴测图的表达方法
方法：将管道分段投影表示，画局部或单根管道的单线图。
上
西 南 下 上
北 (0°)
东
(0°) 北 西 下
东 南
3.7.2 管道轴测图的内容
（1）图形
用正等轴测投影画出管段及其所附管件、阀门、控制点等图形、符号。
（2）标注
标注安装尺寸、管号、管段所连设备的位号或相连管道的编号。
（3）方向标
表示安装方位的基准，北向与管道布置图上的设计北向( 0°)一致。
3.6 管道轴测图
3.7.1 概述
管道布置图——管道的正投影图，二维投影图。 N 方法：按设备布置图分区进行投影， 分区范围内所有的管道投影在一张图 纸上表示，包括平面图和剖面图。
270° 180° 0° 90°
管道轴测图——管道的正等轴测投影图，三维投影图。
(管道空视图、管段图、等轴测图或 ISO图)
北
东
A
B 空间偏置的标注：画出三个坐
标轴组成的六面体，标注出起始 和终点的标高及两个方向的偏移 尺寸，或者注出管段两端的坐标。
从A点到B点发生了哪些方向的偏移？
北、东、下三个方向
3、材料表
主要用途、内容和编写方法同第四节，列在所表示的管 段图的右侧。 管道布置图是某一区域内全部管道的投影，材料表内容 多，无法列在图面上，所以材料表另外单独列出。 教材72页

管道工程轴侧图的画法课件

管道工程轴侧图的画法课件

2、画图方法：
在工程图中，为了使重叠管线表达清楚，可采用折
断显露法来表示。即假想将前（或上）面的管子截去一段
，并画上折断符号，显露出后（或下）面的管子，这种方
法称折断显露法。
管道工程轴侧图的画法
示例1：两根直管的重叠
a、从管道的一边折断 b、从两头往中间折断 图2-23 两根重叠管道直工程管轴侧的图表的画示法方法
管道工程轴侧图的画法
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-7 90º弯头的单线图形
式表示
图2-8 90º弯头的管道工程轴侧图的画法
两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
2、45º弯头
图2-9
45º弯头的单、双线图管道工程轴侧图的画法Βιβλιοθήκη 图2-10 两种画法意义相同
管道工程轴侧图的画法
第一节 管道工程图的习惯画法与规定画法
（二）管子的交叉 • 1、单线图管子在平、立 面图上的交叉
• 2、单线图管子在正立面 图上的交叉
a 平面图
b 正立面图 图管2-道2工5程轴2侧条图单的画线法图直管的交叉
第一节 管道工程图的习惯画法与规定画法
3、双线图管子在平面图和正立面图上的交叉
第一节 管道工程图的习惯画法与规定画法
(四) 四通管
图2-15 同管径道工正程四轴侧通图的的画单法 、双线图
第一节 管道工程图的习惯画法与规定画法
(五)大小头
图2-16 同心大小头
图2-17两种画法意义相同
图2-18偏心大小头
管道工程轴侧图的画法
第一节 管道工程图的习惯画法与规定画法 (六)阀门
表2-1 阀门的几种表示形式

管道工程轴侧图的画法 ppt课件

管道工程轴侧图的画法 ppt课件
ppt课件 37
二、轴测图的分类
中心投影
投影图
正等测投影图
正轴测投影图 正二测投影图
平行投影
正三测投影图 斜等测投影图 斜轴测投影图 斜二测投影图 斜三测投影图
ppt课件 38
二、轴测图的分类


在管道专业中，常用的轴测图有两种。 1．正等测图 使物体的三个主要方向都与轴测投影面P具有相等 的倾角，然后用与P平面垂直的平行投射线，将物体投 射到P上，所得的图形称为正等轴测图（简称正等测 图），如图2-32a所示。 2.斜等测图 使物体的坐标平面XOZ平行于轴测投影面P,然后用 与P平面倾斜的平行投射线，将物体投射到P上，当三条 坐标轴的轴向伸缩系数均为1时，所得图形称为斜等轴 测图（简称斜等测图），如图2-32b所示。
示例1：两根直管的重叠
a、从管道的一边折断
b、从两头往中间折断 图2-23 两根重叠直管的表示方法 ppt课件
20
示例2：直管与弯管的重叠
(1)直管在前 (2)弯管在前
立面图
立面图
平面图
平面图
ppt课件 21
示例3：多根直管的重叠
1
2
3
4
平面图 图2-24 用折断显露法表示的多根管道重叠的平面图
三、正等测图
图2-37 热交换器配管图
ppt课件
48
四、斜等测图
（一）轴间角及轴向缩短率 斜 等 测 图 的 轴 间 角 X1O1Z1 = 90º ， X1O1Y1=Y1O1Z1 ＝ 135º ，如图 2-38 所示，轴向伸 缩系数均为1。
ppt课件 图2-38 斜等测图轴间角及轴向缩短率 49
例3：把图2-37中热交换器及其配管的平、立面图画成正等测图。 其作图步骤如下： 1．进行图形分析，对管段编号。 2.取管段3、7~15之间的分支点为坐标原点，建立坐标系。 3.逐段画图。 从O1点开始，沿X1轴向左依次截量管段3、2在平面图中的实 长，并得2、3段之间的分支点A，然后从管段2的左端点向后截量管 1在平面图中的实长。 从点A垂直向下截量管段4在立面图中的实长，再向前截量管 ppt课件 段5在平面图中的实长，然后向左截量管段 6在平面图中的实长。47
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

北
东
A
B 空间偏置的标注：画出三个坐
标轴组成的六面体，标注出起始 和终点的标高及两个方向的偏移 尺寸，或者注出管段两端的坐标。
从A点到B点发生了哪些方向的偏移？
北、东、下三个方向
3、材料表
主要用途、内容和编写方法同第四节，列在所表示的管 段图的右侧。 管道布置图是某一区域内全部管道的投影，材料表内容 多，无法列在图面上，所以材料表另外单独列出。 教材72页
标注示例：从最邻近的主要基准点到分支管、管道改变 走向处、拆卸用的法兰、异径管。不注封闭尺寸。
上 分支管： 管道元件： 弯头 三通 法兰 异径管 异径管以大端 为定位基准 西 南 下
北
东
管廊上的管道：
a)标注管廊支柱轴线号； b)以管廊支柱为基准标注管 道及管道元件的定位尺寸。
在管道穿墙、楼板、屋顶、操作平台等的位置处，
北 西 下
东 南
（2）轴测图的标注
尺寸单位：标高单位为米，精确到小数点后面三位（也可 采用毫米），其他尺寸单位均为毫米。
（a）管号及物料流向 （b）尺寸标注 水平管道注长度尺寸和管中心 标高，垂直管道标注相关部位 的标高EL。
上

标高的标注： 北
西
下
东
南

阀门的标注：
焊接点
a）法兰连接的阀门和 其他管道元件，定位尺 寸标注到一端法兰面。
练习课堂：由所给平面图和立面图画出轴测图 平面图
北
200×150
立面图
200×150
辅助管道平面图使 用，反映管道的走 向，不能精确定位。
上 西 南 下 北 东
A向北Βιβλιοθήκη 平面图800A向视图
900
600
200× 100 EL17.000
EL17.500
EL16.830
600
EL16.240
3.7.4 管道布置图与管道轴测图的比较和选择
AutoCAD plant 3D初级培训
三维教学模型的建立
/view/5b01bbd6c1c708a1284a446c.html Auto plant初级培训 /p-114532749.html
3.6 管道轴测图
3.7.1 概述
管道布置图——管道的正投影图，二维投影图。 N 方法：按设备布置图分区进行投影， 分区范围内所有的管道投影在一张图 纸上表示，包括平面图和剖面图。
270° 180° 0° 90°
管道轴测图——管道的正等轴测投影图，三维投影图。
(管道空视图、管段图、等轴测图或 ISO图)
（4）材料表
列出这段管道安装所需要的材料，即管子、管件和阀门等规格、型 号、尺寸、数量和标准等。材料表附在图纸的右侧。
（5）标题栏
表示图名、图号、设计阶段、项目代号、合同号、签名栏及日期等。
图幅为A3，图面包含5项内容：轴测图形、工程数据、管段材料表、方位 标、标题栏。
3.7.3 管道轴测图的表达方法
方法：将管道分段投影表示，画局部或单根管道的单线图。
上
西 南 下 上
北 (0°)
东
(0°) 北 西 下
东 南
3.7.2 管道轴测图的内容
（1）图形
用正等轴测投影画出管段及其所附管件、阀门、控制点等图形、符号。
（2）标注
标注安装尺寸、管号、管段所连设备的位号或相连管道的编号。
（3）方向标
表示安装方位的基准，北向与管道布置图上的设计北向( 0°)一致。
FTF :从管件到管件距离：
Fitting to fitting
=
+
b）螺纹连接或承插焊连接的阀门， 其定位尺寸标注到阀门中心线。
课本P76页图
上 北 东 南 下
西
c）标注阀杆的方向
上 西 南 下 北
东
阀杆与垂 直方向成 45°夹角
可以省略： 阀杆向东 阀杆向北
管道元件定位尺寸：分支管、管道改变走向处、管道元件如阀门、法兰、孔 板、疏水器、补偿器、液封、异径管、仪表接口、管架等应标注定位尺寸。
管道布置图
优点：管道布置图可以在一张图面上反映一个区域内管道的安装情 况，表达方式整体性强，能够准确描述装置内管道的空间位置及管 道间的相互关系。 缺点：当局部管道比较复杂时，图面就比较复杂，可画局部管道轴 测图辅助表示复杂管道。
管道轴测图
优点：管道轴测图在一张图面上表示一段管道的安装情况，图面清 晰，空间立体感强，尺寸标注比较精确，适合工厂预制。
（1）图形
a）比例：轴测图可不按比例绘制，但各种阀门、管件之间 的比例要协调，它们在管段中的位置的相对比例也要协调。
有伴热的管道：
图中阀门的位置？
b）连接方式 环焊缝、法兰、螺纹连接 与承插焊连接
上
西 南 下 北 东
c）弯头
d）阀门
阀杆的方向？
e）建筑物：在管道穿墙、楼板、屋顶、操作平台的位置， 画出这些结构的一小段。 上
缺点：不能直观地反映出管道间的相互关系。
三维管道设计软件：美国Autodesk公司的AutoCAD plant3D，美
国Intergraph公司的PDS，英国CADCentre公司的PDMS，美国 Bentley公司的AutoPLANT等。
工厂预制管道 大型工程采用工厂预制管道，在工厂车间内将管道按 照设计长度切割，并加工开孔和坡口等，以提高安装质 量并减少现场工作量。
标注其标高或与管道的距离。
标注平台、楼板、 管道转折、管道 元件的标高 标注墙 的位置
上 西
南 下 北 东
异径管大端
设备管口：
a) 标注设备位号，管口号，连接尺寸等； b) 标注水平管口中心线的标高、垂直管口法兰面的标高。
上 西 南 下 北 东
关于偏置管标注
①直向管 沿坐标轴走向的管道
上 北 西 东 南
下
平面偏置 管子在任意两个坐标轴组成的平面内偏置。
②偏置管
立体偏置（空间偏置） 管子沿三个坐标轴方向发生偏置。 上 平面偏置：标注出两个方向的偏移尺寸，45° 偏置时也可标注一个偏移尺寸和45 °的角度。 西 北 东 下
不偏斜：
南
水平平面内的偏斜 垂直平面内的偏斜
P76页图 偏置管的标注
上 西 南 下
