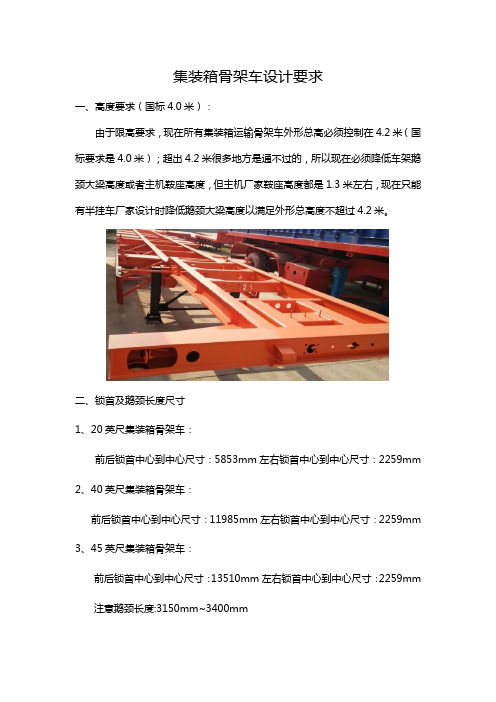

集装箱骨架车设计要求
一、高度要求（国标4.0米）：
由于限高要求，现在所有集装箱运输骨架车外形总高必须控制在4.2米（国标要求是4.0米）；超出4.2米很多地方是通不过的，所以现在必须降低车架鹅颈大梁高度或者主机鞍座高度，但主机厂家鞍座高度都是1.3米左右，现在只能有半挂车厂家设计时降低鹅颈大梁高度以满足外形总高度不超过4.2米。

二、锁首及鹅颈长度尺寸
1、20英尺集装箱骨架车：
前后锁首中心到中心尺寸：5853mm左右锁首中心到中心尺寸：2259mm 2、40英尺集装箱骨架车：
前后锁首中心到中心尺寸：11985mm左右锁首中心到中心尺寸：2259mm 3、45英尺集装箱骨架车：
前后锁首中心到中心尺寸：13510mm左右锁首中心到中心尺寸：2259mm 注意鹅颈长度:3150mm~3400mm
4、48英尺集装箱骨架车：
前后锁首中心到中心尺寸：14425mm左右锁首中心到中心尺寸：2259mm 注意鹅颈长度:3150mm~3400mm
5、53英尺集装箱骨架车：
前后锁首中心到中心尺寸：15948mm左右锁首中心到中心尺寸：2259mm 注意鹅颈长度:3150mm~3400mm
三、自重要求
45英寸骨架车自重控制在4.35吨左右
48英寸骨架车自重控制在4.5吨左右。

半挂车的类型与分类半挂车是一种在道路上常见的运输工具，它具有一个或多个轴线，并附着在机动车辆的后部。

半挂车通常用于长途货运和商业运输，可以运输各种不同类型的货物。

在本文中，将介绍半挂车的类型与分类，并对各类半挂车的特点进行说明。

1. 平板半挂车平板半挂车是最常见的半挂车类型之一。

它具有平面底板，没有围栏或遮盖物，适用于运输长而平坦的货物，如木材、钢板、混凝土板等。

平板半挂车的底板通常由金属材料制成，经过特殊处理以提高耐用性和承载能力。

它还可以根据需要具备各种附件，如绑扎设备和集装箱锁定装置。

2. 集装箱半挂车集装箱半挂车是专门设计用于运输集装箱的半挂车。

它通常具有多个集装箱锁定装置，可以同时运输多个集装箱。

集装箱半挂车的设计使得装载和卸载集装箱变得更加容易，并提供了更高的运输效率。

这种类型的半挂车广泛应用于国际海运和陆路运输。

3. 封闭式半挂车封闭式半挂车是一种具有封闭式金属或塑料车厢的半挂车。

它具有固定的侧壁和后门，可以安全地运输敏感货物和贵重货物。

封闭式半挂车的车厢可以保护货物免受恶劣天气条件和盗窃的影响。

这种类型的半挂车常用于食品运输、电子产品运输和货物配送。

4. 冷藏半挂车冷藏半挂车是一种特殊设计的半挂车，用于运输和储存需要低温或恒温环境的货物。

它具有隔热车厢和冷却装置，可以保持稳定的低温或恒温条件。

冷藏半挂车广泛应用于食品冷链物流领域，如冷冻肉类、冷藏水果和冷冻冷冻食品。

5. 油罐半挂车油罐半挂车是专门用于运输液体和化学品的半挂车。

它具有密封的储罐，可以防止货物泄漏和污染。

油罐半挂车通常分为燃油罐车、化学品运输车和气体罐车等不同类型。

这种类型的半挂车在石油化工行业和化学品运输行业得到广泛应用。

6. 自卸半挂车自卸半挂车是一种具有卸货功能的半挂车。

它通常具有一个或多个卸货口，可以快速卸载货物。

自卸半挂车广泛应用于建筑和矿石行业，用于运输砂石、土壤、煤炭、矿石等物料。

总结：半挂车作为一种常见的商业运输工具，具有多种类型和分类。

半挂车九大重要部件说明半挂车车架主要由大梁--焊接工字钢、支撑横梁、连接横梁、边梁、锁头、牵引销连接装置、面板等组成，更多资料请详见网。

1. 边梁一般都是槽钢或者折弯件，目前大多挂车都用槽钢，轻体挂折弯件边梁会多些，因为对强度的要求不是太大。

支撑横梁就是贯穿梁，现在大多都是W梁了（上图就是W梁做贯穿梁），重货时才用10#以上的槽钢。

2.对栏板车而言，上装部分指栏板、龙门架等。

栏板又分平板和竖瓦楞板，竖瓦楞板是典型用板，强度会高些。

龙门架也可以叫做“前挡”，一般不是特别要求的话厂家都会活式可拆卸的，所以常拉重货且易滑动的货物一定要把龙门架做焊死的基础上再加两道斜拉。

3.牵引销是半挂车与牵引车连接并承受牵引力的重要构件，与牵引座相连接。

一般是铬合金结构的钢锻制而成。

对于不同的载货吨位有50#牵引销、 90#牵引销之分。

一般以50T挂车及货物总重为限，50T以下用50#销，50T以上是90#，90T以上的话保险起见会用90#牵引销了。

4.一般的半挂车悬挂都是采用非独立钢板冲压式刚性悬挂，有串联式钢板弹簧和悬挂支座组成，用来支撑载荷，减缓车货动载的冲击。

因专用车使用用途不同，对悬挂的设计也有不同的要求，悬挂常用的有4种：串接式钢板簧平衡悬架、单点悬架、空气悬架、刚性悬架（一线两轴）。

5.半挂车车桥为支撑桥，国内主要是广东富华桥、BPW桥、约克桥、安桥，其中广东富华桥最受欢迎，车桥通过板簧和拉杆与悬挂装置与车架相连用以在车架和车轮之间支撑和传递载荷的作用力。

6.半挂车的电气系统由七芯插座、电缆、气路、各种灯具等组成，用于照明、安全警示以及为刹车供气等。

一般看电气路接线的规整与否就基本知道这厂子的质量怎么样了，这个就是以小见大。

7.半挂车的支撑装置主要是用于脱挂时支撑挂车的，由支腿、连接支架等组成。

品牌很多，约克、派斯马克、富华、约斯特等都是很好的支腿，看不出来品牌的也有很多，因为这东西太好制造太简单了，一般还不会坏！8.半挂车防护装置由侧防护、后防护组成，保护行人及其他车辆不会钻入半挂车下。

1. 解放 一汽卡车 一汽CA4250P66K24T1A1EX型集装箱半挂牵引 汽车 参考资料手册1.1. 导购 综述市场影响力1.2. 参数资料 详细介绍基本资料参考价格￥30上市日期2007年01月汽车类型卡车豪华级别卡车尺寸 重量 容积全车长度7190 mm车身宽度2495 mm车身高度3560 mm轴距3450 mm轮距2055/1830 mm（前/后）车身重量9800 kg油箱容积400 L引擎参数标准引擎锡柴、CA6DM2-39E3(BOSCH-EDC7-共轨系统)标准变速器手动燃油系统电子燃油喷射式理论油耗33.0 升最高时速125 km/h转向 悬挂 轮胎驱动方式前置前驱制动方式碟/碟转向助力助力转向式轮胎12.00R20型18层级轮胎通过性最小转弯半径15.0 米CPU型号320 mmCPU频率35 %手写输入22 °Java功能40 °配置外观内饰SMC保险杠,带后窗,副司机为机械座椅颜色：稀铁灰,车架300*80*(8+5),悬挂为多片簧结构,双级空滤,驾驶室后两点空气悬置,150AH蓄电池,电动液压举升装置,铝散热器,TRW转向机,MP3输入端子,AM/FM收音机舒适性冷暖空调,电动玻璃升降,电动后视镜,ф90牵引座(约斯特),装空调安全防盗带挂车制动,车桥ф457桥(手动调整臂、无ABS),后桥速比：4.1111.3. 新闻 资讯中国商报网 - 2010年10月21日重卡“出海”升级其实，重卡企业在海外建厂并不鲜见，最常见的模式便是成立KD组装厂， 一汽解放 、中国重汽、北汽福田等主流重卡企业均在海外设立了数量不等的KD工厂。

其中，北汽福田已在 ...中华人民共和国商务部 - 2010年10月20日2015年一汽解放中重型卡车产销量要达31.8万辆一汽解放汽车 有限公司总经理王立志表示，明年是“十二五”规划起步之年，到2015年， 解放 公司的发展目标，中重型 卡车 产销量要达到31.8万辆，市场份额达到22%。

车型分类车型分类大类具体车型细类/俗称普通半挂车普通栏板式半挂车高栏板低栏板 普通仓栏式半挂车高栏/花栏骨架式半挂车集装箱骨架高低板式半挂车高低板厢式半挂车开顶箱全封闭冷藏箱侧帘式专用半挂车自卸式半挂车/牲畜运输半挂车/粉尘物料运输半挂车/油罐半挂车/原木运输半挂车/凹梁式半挂车/轿运式半挂车/02栏板式半挂车车厢为栏板结构的半挂车，主要用于散装货物及型材的运输，实际该车型主要用于钢材、沙石料、袋装水泥运输，也有用于配货运输。

常见长度在13米，钢卷等重货运输有10.5车型。

常年栏板高度有600mm及800mm。

平板式半挂车常见长度在13.75米，多用于需要吊车或叉车装载的重货及不可解体物品。

有将其做到16米及以上的，不符合法规。

高低板平板半挂车该类半挂车由机械运输挂车演变而来，载货面更低，载货重心更高，长17.5米，宽3米，俗称“17米5大板”，根据GB1589-2004的规定是只可以运输不可拆解物体的（运送不可拆解物体的低平板专用半挂车车宽限值3000mm；车长限值不适用于运送不可拆解物体的低平板专用半挂车，而其他半挂车宽度限值为2500mm）。

现行合规的低平板运输车长度为14.6米。

高低板平板半挂车在实际操作过程中，有些地方在上牌时给这类大件运输车盖上了普通货运的章。

用户也大批量地购入17米5大板车进行普通货运，至此，大板车变成了一个历史遗留问题。

由于大板车的长度和宽度都大大超过市面上的普通货运车辆，且在道路运输过程中事故频发，所以国家在2007年末发文取消了这类车的公告。

该类半挂车的使用年限最长是15年，所以2022年17米5大板将全面淘汰。

仓栏式半挂车仓栏式半挂车车身为可拆卸护栏的半挂车！属万能车型。

实际运营过程中除了大件，可覆盖多种普货。

所以仓栏式半挂车是目前市面上保有量最大的挂车类型。

目前市面上最多的尺寸是3轴13米长，两轴为10米，也有单轴的长度在8.6米左右。

在最新的法规当中，13米高栏车型需要标配盘式制动和空气悬挂。

TS/TDP东风征梦（十堰）专用车辆公司专用车技术标准TS/TDP/Q01-2011 中国集装箱运输半挂车通用技术条件2011-4-19发布2011-4-30实施东风征梦专用车有限公司技术部发布版本A中国集装箱运输半挂车通用技术条件TS/TDP/C01-2011目录前言Ⅲ1.范围（1）2.引用标准（1）3.技术要求（1）3.1一般要求（1）3.2车架（2）3.2.1车架变形控制要求（2）3.2.2 牵引销安装要求（2）3.2.3车架与接口要求（4）3.3 支撑装置（6）3.4车轴与悬挂装置（6）3.4.1车轴与悬挂部件的组装（6）3.4.2悬挂支架与车架的焊接（7）3.4.3 车轴——板簧组件与悬挂支架的组装（8）3.4.4 车轴轴线的校直（8）3.5 制动系统（8）3.5.1安装要求（9）3.5.2 调试要求（10）3.6 电器系统（10）3.6.1安装要求（10）3.6.2测试要求（11）3.7车轮安装调整（11）3.8 油漆（11）4. 试验方法（11）5. 检测规则（12）5.1 出厂检验（12）5.2 型式试验（12）5.3 定型试验（12）6. 标注、包装、运输及贮存（13）6.3包装、运输（13）6.4贮存（13）前言本标准规定了东风征梦专用车半挂车（包括骨架车平板车）系列产品通用技术要求，从而提供了改系列产品在设计阶段必须共同遵守的原则。

在编写要求和表达方法上按国家标准GB/T1.1-2000《标准化工作原则第一部分：标准的结构和编写原则》。

本标准指导中国集装箱半挂车系列产品设计。

本标准由东风征梦专用车技术部提出。

本标准由东风征梦专用车技术部经理批准。

本标准由东风征梦专用车技术中心口管理。

本标准由东风征梦专用车技术中心负责起草。

本标准起草人：张良本标准首次发布日期：2011-4-161.范围本标准规定了中国集装箱半挂车产品（包括骨架车和平板车）的技术要求及试验方法、检验规则、标注、包装、运输、贮存。

半挂车尺寸半挂车主要区分于箱式半挂车，运油半挂车，和栏板式半挂车，散装水泥灌运车。

种类不同规定有较大区别。

厢式半挂车（11米、12米、13米、14.6米的尺寸规格）仓栅式半挂车（9.5米10.5米11米、11.5米12.5米12米、13米尺寸规格）集装箱式半挂车包括平板式集装箱半挂车和骨架式集装箱半挂车集装箱运输半挂车20英尺30英尺40英尺45英尺(三轴7.3米8.5米9.2米9.6米12米12.5米13.5米13.95米；二轴7.2米9.3米大鹅颈9.9米12.4米)等各种运输6.8米13米15米16米17.5米集装箱骨架半挂车尺寸，低平板半挂车包括鹅颈式低平板半挂车和特种低平板半挂车系列尺寸有9.5米10.5米11米11.5米12米12.5米13米13.75米14米15米16米超底板平板半挂车，宽度2.8米-3米国家关于半挂车标准长度为13000mm，即13米，宽2500mm，即2．5米。

国标规定半挂车挂车标准尺寸：9m（11）13mx2.55mx0.6m+1.2重量：6.1吨,载重：33.9T,大梁500，上板：8，下板8，腹板：5，边梁：14，底板：1.5，工具箱2只，28T支腿，富华13T车轴，兴博9.0轮辋。

轮胎：12r22.5真空。

山东东骏汽车科技有限公司是国家发改委批准的汽车、挂车定点生产单位，其产品已列入《公告》管理，并通过中国质量认证中心强制性“3C”认证和2000质量管理体系认证。

扩展资料：车辆尺寸的注意事项：1、对于货厢为整体封闭式的厢式货车（且货厢与驾驶室分离）、整体封闭式厢式半挂车及整体封闭式厢式汽车列车，以及车长大于11000mm的客车，车宽最大限值为2550mm。

2、定线行驶的双层客车车高最大限值为4200mm。

3、运送不可拆解物体的低平板专用半挂车车宽限值3000mm；车长限值不适用于运送不可拆解物体的低平板专用半挂车、运送车辆的专用半挂车（但与牵引车组成的列车长度需符合本标准规定）和运送单箱长度大于12．2m（40英尺）集装箱的框架式集装箱半挂车。
