7.检验批-电缆敷设

电缆手孔井检验批
摘要：
1.电缆手孔井检验批概述
2.电缆手孔井检验批的流程
3.电缆手孔井检验批的注意事项
4.电缆手孔井检验批的未来发展
正文：
一、电缆手孔井检验批概述
电缆手孔井检验批是指在电缆敷设过程中，对电缆手孔井进行检验的一项工程。

其目的是确保电缆手孔井的质量达到规定的标准，以保证电缆敷设和使用的安全性。

电缆手孔井检验批通常包括井体结构、井内设施、井口处理等方面的检验。

二、电缆手孔井检验批的流程
1.井体结构检验：主要检验井体的尺寸、形状、结构强度等是否符合设计要求。

2.井内设施检验：主要检验井内电缆支架、防火设施、排水设施等是否安装到位，并符合相关规定。

3.井口处理检验：主要检验井口是否封堵严密，有无渗水、渗沙等现象。

4.验收：对检验结果进行汇总，形成验收报告，交由相关部门审批。

三、电缆手孔井检验批的注意事项
1.检验前应详细了解电缆手孔井的设计、施工等情况，确保检验的准确
性。

2.检验过程中要严格按照相关标准和规定进行，确保检验的公正性。

3.对检验中发现的问题要及时进行整改，并进行复检，确保问题的解决。

四、电缆手孔井检验批的未来发展
随着我国电力行业的发展，电缆手孔井检验批将越来越重要。

未来，电缆手孔井检验批将更加注重科技化、智能化，提高检验的效率和准确性。

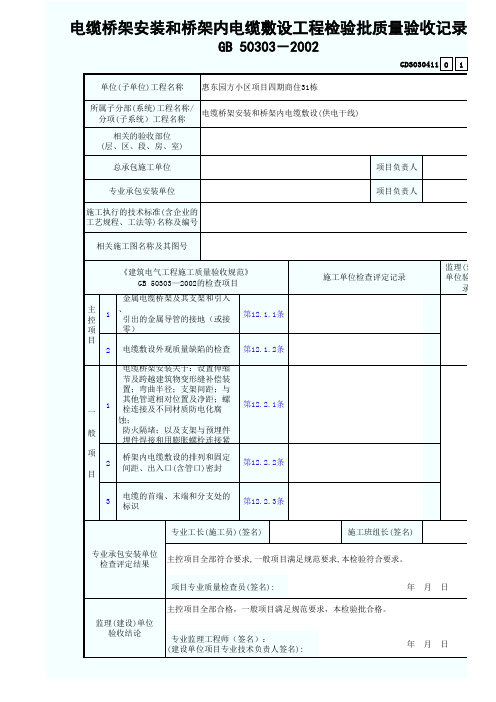

16、电缆桥架安装和桥架内电缆敷设工程检验批施工质量验收16.1一般规定、适用范围：本章适用于供电干线、电气动力工程的电缆桥架安装和桥架内电缆敷设工程施工质量的验收。

、检验批的划分：按供电区段、施工段或竖井划分。

、电缆桥架安装和桥架内电缆敷设工程检验批施工质量由监理工程师（建设单位项目技术负责人）组织施工项目质量检查员进行验收。

、检验批主控项目的质量经抽样检验必须全部符合本标准的规定。

一般项目的质量经抽样检验每项应有85%与以上的抽检处或偏差值符合本标准的规定。

主控项目和一般项目均应具有完整的施工操作依据和质量检验（自检、交接检查、专业检查）记录。

、电缆桥架安装和桥架内电缆敷设工程检验批施工质量不符合要求时，应按《XX省建筑工程施工质量验收标准》的《统一标准》DB23/711-2003第4.0.6条的规定执行。

16.2主控项目金属电缆桥架与其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：1、金属电缆桥架与其支架全长应不少于2处与接地（PE ）或接零（PEN）干线相连接；2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm平方；3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

抽检数量：与接地干线，全数检查；其余抽查20%；少于5处，全数检查。

检查方法：目测检查。

、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

抽检数量：抽检全长的10%。

检查方法：要在每层电缆敷设完成后，进行目测检查。

16.3一般项目、电缆桥架安装应符合下列规定：1、直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；2、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径见表-1.表-1 电缆最小弯曲半径表格 1注：D为电缆外径3、当设计无要求时，电缆桥架水平安装的支架间距为1.5-3m，垂直安装的支架间距不大于2m；4、桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5、电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距应符合表-2的规定；表-2 电缆桥架与管道的最小净距（mm）表格 26、敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

施工资料管理软件，是依据最新国家/地方标准编制的施工资料编写管理软件。

包含施工相关多个专业模块的资料内容，因地区制宜，每个地区对应该省/市软件版本，让施工资料管理更专业高效。

检验批：检验批容量多样化选择自动生成、最小抽样数量与容量匹配计算并与验收项目匹配对应生成原始记录：原始记录一键生成智能生成：根据工序勾选对应匹配表格智能生成子单位复制：利用已建工程，子单位工程复制新建生成，效率提高10倍数据互导：市政检验批、隐蔽验收记录、测量复核、报验申请表等数据互导自动生成，效率提高10倍智能评定：市政混凝土强度试验汇总表与混凝土试块强度统计、评定记录数据互导生成并智能评定智能汇总：一次性汇总，分项、分部汇总智能生成；检验批、分项、分部报验申请表智能生成一键升级：模板一键在线升级人防评价：人防评价汇总，右键智能生成海量素材：海量素材免费下载，海量学习视频免费观看电缆敷设检验批质量验收记录表格填写说明——电缆敷设检验批质量验收记录13.1主控项目13.1.1 金属电缆支架必须与保护导体可靠连接。

检查数量：明敷的全数检查，暗敷的按每个检验批抽查20%，且不得少于2处。

检查方法：观察检查并查阅隐蔽工程检查记录。

13.1.2 电缆敷设不得存在绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

检查数量：全数检查。

检查方法：观察检查。

13.1.3 当电缆敷设存在可能受到机械外力损伤、振动、浸水及腐蚀性或污染物质等损害时，应采取防护措施。

检查数量：全数检查。

检查方法：观察检查。

13.1.4除设计要求外，并联使用的电力电缆的型号、规格、长度应相同。

检查数量：全数检查。

检查方法：核对设计图观察检查。

13.1.5交流单芯电缆或分相后的每相电缆不得单根独穿于钢导管内，固定用的夹具和支架不应形成闭合磁路。

检查数量：全数检查。

检查方法：核对设计图观察检查。

13.1.6 当电缆穿过零序电流互感器时，电缆金属护层和接地线应对地绝缘。

对穿过零序电流互感器后制作的电缆头，其电缆接地线应回穿互感器后接地；对尚未穿过零序电流互感器的电缆接地线应在零序电流互感器前直接接地。

电力检验批填写范本一、检验批的概念检验批是指在电力工程施工过程中，由监理工程师组织进行的对部分工程质量进行检查和验收的一种方式。

通过检验批的填写，可以记录下施工质量的关键信息，有助于监理工程师对施工质量进行评估和控制。

二、检验批的基本要素1. 工程名称：填写电力工程项目的具体名称。

2. 工程编号：填写电力工程项目的编号，用于唯一标识该项目。

3. 检验批名称：填写当前检验批的具体名称，如“电缆敷设”、“配电箱安装”等。

4. 检验批编号：填写当前检验批的编号，用于唯一标识该检验批。

5. 检验批日期：填写当前检验批的日期，记录下检验批的具体时间。

6. 检验批负责人：填写当前检验批的负责人姓名和职务。

三、检验批的填写步骤1. 检查项目：列出当前检验批需要检查的项目或工程部位，包括但不限于设备安装、电缆敷设、接线连接、绝缘性能等。

2. 检验依据：填写当前检验批的检验依据，例如相关的技术规范、标准要求等。

3. 检验方法：描述当前检验批的具体检验方法和步骤，确保检验工作的科学性和有效性。

4. 检验要求：根据检验依据，明确当前检验批的具体质量要求，为后续的检验工作提供指导。

5. 检验结果：记录下当前检验批的检验结果，包括合格、不合格或待整改等情况。

6. 处理意见：针对不合格或待整改的情况，填写具体的处理意见和措施，确保施工质量得到及时纠正和改善。

7. 复检情况：如有需要，填写当前检验批的复检情况，包括复检时间、复检结果等。

8. 备注：如有需要，填写当前检验批的其他相关信息或备注。

四、检验批的填写示例下面是一个电缆敷设的检验批填写示例，供参考：工程名称：xxx工程工程编号：xxx-001检验批名称：电缆敷设检验批编号：001/2022检验批日期：2022年1月1日检验批负责人：张三，监理工程师检查项目：1. 高压电缆安装质量2. 电缆连接处绝缘性能3. 电缆敷设是否符合规范要求检验依据：1. 《电力工程施工及验收规范》2. 《电缆敷设技术规范》检验方法：1. 对电缆敷设进行目测检查和实测检验，记录下关键参数和指标。

表5.6 电缆排管敷设检验批质量验收记录
编号： ####
填表说明：
1.本表用于检验批的质量验收，检验批的划分应符合验收范围表的规定。

2.编号由15位数字组成，自左向右分别为单位工程、子单位工程、分部工程、子分部工程、分项工程、检验批序号和流水号组成，流水号3位，其它2位。

3.“检查记录”由项目部质检员在检验批验收时根据检查情况按实填写。

4.“检查结果”由专业监理工程师在检验批验收时根据检查情况手工填写“合格”或“不合格”。

5.“验收结论”由监理工程师根据主控项目及一般项目的检查验收情况，填写“验收合格”或“验收不合格”。

验收不合格的检验批，监理项目部应签发检查整改通知单，施工项目部组织整改或返工处理后应重新进行验收，并在备注中予以记录。

6.有关验收内容如在表中的检查项目中未包含，应在备注栏进行说明。
