韩国大宇车床报警表

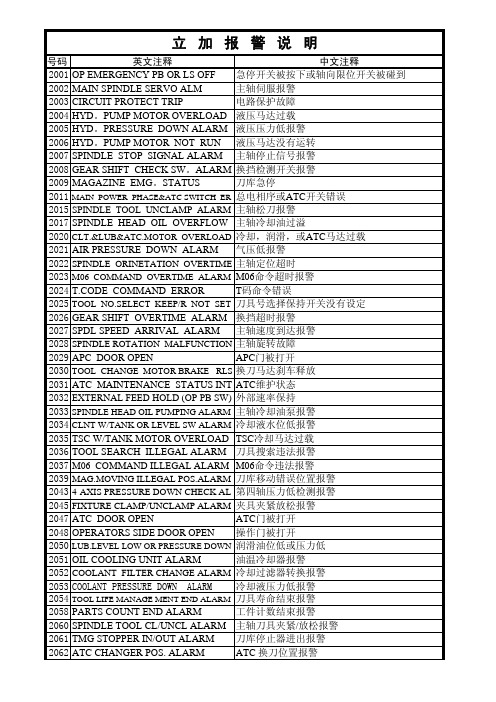

立加报警说明号码英文注释中文注释2001OP EMERGENCY PB OR LS OFF急停开关被按下或轴向限位开关被碰到2002MAIN SPINDLE SERVO ALM主轴伺服报警2003CIRCUIT PROTECT TRIP电路保护故障2004HYD。

PUMP MOTOR OVERLOAD液压马达过载2005HYD。

PRESSURE DOWN ALARM液压压力低报警2006HYD。

PUMP MOTOR NOT RUN液压马达没有运转2007SPINDLE STOP SIGNAL ALARM主轴停止信号报警2008GEAR SHIFT CHECK SW。

ALARM换挡检测开关报警2009MAGAZINE EMG。

STATUS刀库急停2011MAIN POWER PHASE&ATC SWITCH ER总电相序或ATC开关错误2015SPINDLE TOOL UNCLAMP ALARM主轴松刀报警2017SPINDLE HEAD OIL OVERFLOW 主轴冷却油过溢2020CLT.&LUB&ATC.MOTOR OVERLOAD冷却，润滑，或ATC马达过载2021AIR PRESSURE DOWN ALARM气压低报警2022SPINDLE ORINETATION OVERTIME主轴定位超时2023M06 COMMAND OVERTIME ALARM M06命令超时报警2024T.CODE COMMAND ERROR T码命令错误2025TOOL NO.SELECT KEEP/R NOT SET刀具号选择保持开关没有设定2026GEAR SHIFT OVERTIME ALARM换挡超时报警2027SPDL SPEED ARRIVAL ALARM主轴速度到达报警2028SPINDLE ROTATION MALFUNCTION主轴旋转故障2029APC DOOR OPEN APC门被打开2030TOOL CHANGE MOTOR BRAKE RLS换刀马达刹车释放2031ATC MAINTENANCE STATUS INT ATC维护状态2032EXTERNAL FEED HOLD (OP PB SW)外部速率保持2033SPINDLE HEAD OIL PUMPING ALARM主轴冷却油泵报警2034CLNT W/TANK OR LEVEL SW ALARM冷却液水位低报警2035TSC W/TANK MOTOR OVERLOAD TSC冷却马达过载2036TOOL SEARCH ILLEGAL ALARM刀具搜索违法报警2037M06 COMMAND ILLEGAL ALARM M06命令违法报警2039MAG.MOVING ILLEGAL POS.ALARM刀库移动错误位置报警20434-AXIS PRESSURE DOWN CHECK AL第四轴压力低检测报警2045FIXTURE CLAMP/UNCLAMP ALARM夹具夹紧放松报警2047ATC DOOR OPEN ATC门被打开2048OPERATORS SIDE DOOR OPEN操作门被打开2050LUB.LEVEL LOW OR PRESSURE DOWN润滑油位低或压力低2051OIL COOLING UNIT ALARM油温冷却器报警2052COOLANT FILTER CHANGE ALARM冷却过滤器转换报警2053COOLANT PRESSURE DOWN ALARM 冷却液压力低报警2054TOOL LIFE MANAGE MENT END ALARM刀具寿命结束报警2058PARTS COUNT END ALARM工件计数结束报警2060SPINDLE TOOL CL/UNCL ALARM主轴刀具夹紧/放松报警2061TMG STOPPER IN/OUT ALARM刀库停止器进出报警2062ATC CHANGER POS. ALARM ATC 换刀位置报警2063SAFETY SWITCH LOCKING ALARM 安全开关锁定报警号码英文注释中文注释2064WAIT.POT(MAG) SPD/MAG.SIDE AL刀库等待刀杯到主轴侧/刀库侧报警2065CHANGER ARM POS.CHECK ALARM换刀臂位置检查报警2066MUST BE COMMAND NEXT TOOL No.必须指定下一个刀号2068ATC DOOR OPEN /CLOSE ALARM ATC门开/关报警2074ATC OVERTIME ALARM ATC超时报警2075ATC MAGAZINE ROT.OVERTIME ALARM ATC 旋转超时报警20774TH-AXIS CL/UNCL SW.ALARM第四轴夹紧放松开关报警2079TOOL MAG.SYNCHRO MALFUNCTION刀库同步故障2080ATC INTERLOCK ALARM ATC 互锁报警2081ATCMAGAZINE GUARD DOOR OPEN ATC 刀库门开报警2082ATC MAG.POT TOOL OUT SW.ALARM刀库刀杯出来报警2083ATC MAINTENANCE STATUS ATC维护状态2084APC SET-UP STATION DOOR OPEN APC安装站门开2085THERMAL COMPENSATION ERROR热补偿错误2087GEAR SHIFT LOST档位丢失2088TOOL BREAKAGE 刀具破损2089TOOL WEAR DETECT 刀具磨损检测2090PALLET UNCLAMP STATUS工作台放松中2094CHIP OR SCREW CONVEYOR ALARM排屑机报警2099DRUM FILTER CHIP CLT.LOW LEVEL鼓式过滤器液面低2101MUST BE RETUREND TO REF.POINT必须返回原点2102CYCLE START IN FIXTURE UNCLAMP夹具放松时的循环启动2103MUST BE ATC 1 CYCLE ATC必须循环一次 K12.4=1 k64.4=1 2104SPINDLE TOOL No .ZERO主轴刀号为02105ATC OP MAUAL MODE ATC手动模式2106APC OP MAUAL MODE APC手动模式2107FEEDRATE OVERRIDE 0%进给倍率选择开关为02108AUTO POWER OFF READY自动电源关准备中2109MACHINE LOCK ON STATUS机床锁定中2110AUXILIARY FUNC.M,S,T,LOCK ON辅助机能，即M，S，T锁定中2111APC SET-UP SW.UNPUSH APC设定按扭没有按下2112MAN AXIS MOVING INTERLOCK手动轴移动互锁2113SPDL STOP IN CUTTING MODE CMD切削模式主轴停2114RST COMMAND ALARM ON STL复位命令报警。

HASS机床报警大全2011-02-22 13:05:47| 分类：机床及故障| 标签：|字号大中小订阅任何时候发出警报时，屏幕右下角都会出现闪烁的“Alarm”（警报）。

按Alarm显示键以查看当前警报。

所有警报出现时都带有参考编号以及完整的说明。

如果按Reset（复位）键，将从警报列表中去除一条警报。

如果有18条以上的警报，显示的将是最后18条，必须用Reset （复位）来查看其它警报。

任何警报的出现都可以阻止操作员启动一个程序。

Alarms Display（显示警报）可在任何时候选择，只需按Alarm Mesgs（警报信息）按钮。

没有警报时，显示器会显示NoAlarm（没有警报）。

如果有任何警报，它们将被列出来，最新的警报排在清单的最下面。

CURSOR（光标）和Page Up（向上翻页）和Page Down（向下翻页）按钮可用于查看大量的警报。

Cursor right（光标右移）和left（左移）按钮打开或关闭警报记录显示。

请注意刀库警报可以通过执行保护ATCS恢复程序很方便地予以纠正。

首先纠正任何机械问题，按Reset（复位）直到警报被清除，选择Zero Ret（归零）模式，然后选择AutoAllAxes （所有轴自动执行）即可。

有些信息会在编辑过程中显示，以告诉操作员什么做错了，但不会报警。

参见有关的编辑主题以了解那些错误。

以下警报表列出了警报编号、与警报一起出现的文字、以及对警报、可能的起因、可能的出现时间、以及如何纠正的详细说明。

当车床和铣床之间的警报编号含义不同时，将在警报编号之后直接加上（L）或（M），或在正文中加以说明。

（L）和（M）不会出现在机床显示的警报编号中。

101 与电机控制器发生通信故障-在对电机控制器印刷电路板和主处理器之间的通信进行自检期间，主处理器没有反应，它们中有一个可能坏了。

检查电缆连接和电路板。

本警报可能因电机控制器中检测到故障引起。

102 伺服系统断开-指示说明伺服电机断开，刀库被禁用，冷却剂泵断开、以及主轴电机停机。

常见数控机床报警信息（中英文对照），太全啦！平时在操作数控机床时，总会遇到报警的信息提示，有些英文的对照不免让新学者头疼，小编特意整理了一些常见的数控机床报警信息中英文对照版的，没事翻翻就当小小工具书了！T WORD ERROR （T 码错误）LOW OIL LEVEL （油位低）SPINPLE FAULT （主轴故障）SPINDLE ALARM （主轴报警）EXTERNAL EMG STOP （急停按钮被按下）AC NOT READY （交流盘未准备好）SPINPLE LUBE FAULT （主轴润滑故障）T CODE ERROR （T代码出错，非法T代码）M CODE ERROR （M代码出错，非法M代码）SERVO NOT READY （伺服未准备好）NC NOT READY（NC没准备好）TURRET FAULT （转塔故障）TURRET LIMIT （转塔限位）DC 24V OPEN （直流24断开）+24V NOT READY（+24V没准备好）GRAR DRIFT （档位漂移）PLEASE AXIS RETURN HOME（轴未回零）PLEASE DRUM RETURN HOME（刀库未回零）AIR PRESSURE DROP （压缩空气压力过低）CLAMP TOOL FALL（夹刀失败）DRUM NOT PARKED（刀库未在原值）X ZERO POINT NOT REACHED （X 轴未回零）Y ZERO POINT NOT REACHED （Y 轴未回零）Z ZERO POINT NOT REACHED （Z 轴未回零）4TH ZERO POINT NOT REACHED （第4轴未回零）X AXIS OVERTRAVL（X轴超限）Y AXIS OVERTRAVL （Y轴超限）Z AXIS OVERTRAVL （Z轴超限）COUNTER SWITCH REEOR （计数开关故障）MASTERT RANSFER OVER TEMP （主变压器过热）Z AXIS NOT AT FIRST REF POSITION （Z轴未在第一参考点）SPINDLE ORIENTATION FALLURE （主轴定向失败）TOOL DESENT OR TOOL DATA REEOR （刀具数据错误）PLEASE UNLOAD THE TOOL ON SPRINELK （请卸下主轴上的刀）PLEASE LOAD TOOL ON APINDLE （请装上主轴上的刀）A AXIS UNCLAMP FAIL （A 轴松开失败）A AXIS CLAMP FAIL （A 轴夹紧失败）DRUM OUT TO APRONDLEIS FALL （刀库摆向换刀位失败）MG SWING OVERLOAD（刀库摆动过载）DRUM BACK PARK IS FALL （刀库摆回原始位失败）TURRENT MOTOR1 OVERLOAD （刀库移动电机过载）COOLANT MOTOR OVERLOAD （冷却泵过载）DRUM ATC FAULT （自动换刀失败）TOOLS UNLOCKED （刀具未锁紧）BATTERY ALARM （电池报警）DRUM POSITION SWITCH ERROR （刀库位置检测开关故障）DRUM NOW NOT AT PARK （刀库未在原始位置）IT DANGOU TO MOVE DRUM （刀库禁动）POT UO FAILOR POT NOT AT UP POSITION （刀套未在水平位）POT DOWN FAIL （刀套翻下动作失败）IT IS DANGOUR TO MOVE ARM （机械手禁动）THE SPINDLE STATU IS ERROR （主轴状态错误）ARM MOTOR OR ARM SWITCH FALL （机械手或机械手开关故障）CENTRE LUBRICATION FALL （中心润滑故障）THE WORK NOT CLAMPED （工件未夹紧）AUTO TOOL CHANGE FAULT （自动换刀失败）TOOL DATA OUT OF RANGE （指令刀具号超出范围）THE ORDER TOOL NOW IN SPINDLE （目标刀具在主轴上）THE THREE SPINDLE SWITCH FAULT （主轴上的接近开关）THE CENTRE COOLANT IS LOWER （刀具内冷泵液位过低）DRUM RETURN 1# POSITION FAULT （刀库自动回零失败）SPINDLE OVERLOAD （主轴过载）TURRENT MOTOR OVERLOAD （刀盘转动电机过载）CHIP CONVEYER OVERLOAD （拉屑器过载）HARD LIMIT OR SERVO ALARM （硬限位或伺服报警）NO LUB OIL （无润滑油）INDEX HEAD UNLOCKED （分度头未锁紧）MT NOT READY（机床没准备好）MG OVERLOAD （刀库过载）LUB EMPTY（润滑无油）AIR PRESSURE（气压不足）COOLANT NOT READY（冷却没准备好）LUBE EMPTY（油雾油位低，润滑油位低）LUB PRESSURE LOW（润滑压力低）CONVEY VERLOAD（排屑过载）LUB OVERLOAD（润滑过载）LUBE PRESSURE LOW（油雾压力低）SERIAL SPINDLE ALARM (串行主轴报警)NC BATTERY LOW ALARM(NC电池低报警)MAGAZINE MOVE LIMIT SWITCH ERRORSPINDLE TOOL UNLAMP POSITION LIMIT SWITCH ERROR MAGAZINE NOT IN POSITION OR SENSOR ERRORAIR PRESSURE LOW ALARM(气压低报警)MOTOR OVERLOAD(电机过载)T CODE > MAGAZINE TOOLST CODE < 1 ERROR5TH AXIS HARDWARE OVERTRAVER LIMIT ERROR DOOR IS OPENED(开门)LUB PRESSURE SWITCH ERROR(油压开关错误) SPINDLE OIL COOLANT UNIT ERRORSPINDLE LOAD ABNORMAL（主轴负荷异常）TRANSDUCER ALARM（传感器报警）BED-HEAD LUBRICATE OFF（床头润滑关闭）EMG OFF太HYDRAULIC CHUCK PRESS LOW（液压夹头压力低）HYDRAULIC TAIL PRESS LOW（液压尾座压力低）LUB 0IL LOW（油压低）TURRET CODE ERROR（转塔码错误）TURRET RUN OVERTIME（转塔运行超时）MANUAL HANDLE INTERRUPTTRY TO RUN SPINDLE WHILE CHUCK NOT LOCK TRY TO RUN SPINDLE WHILE TAIL NOT LOCK SPINDLE NEUTRAL GEARMAGAZINE ADJUSTHYDRAULIC NOT RUNSAFETY DOOR BE OPENEDSAFETY DOOR NOT CLOSENOT ALL AXIS HAVE GONE BACK REFIN ADJUST,IGNORE GOING BACK REFAFTER EXCHANGE TOOL,CYCLE STARTATC MOTOR QF16 OFFX AXIS IS LOCKED（X 轴被锁定）Y AXIS IS LOCKED（Y 轴被锁定）Z AXIS IS LOCKED（Z 轴被锁定）A AXIS IS LOCKED（A 轴被锁定）SPINDLE MOTOR FAN QF26 OFF(主轴电机风扇QF26关闭)关注我们的微信公众号shukongzhpngguo，获取更多数控技术文章。

2001：急停x轴z轴跳闸2002：主轴报警2003：控制电路保护器跳闸或保险丝断2004：液压电机过载2005：液压压力低检查液压压力开关2007：主轴没检测到转速2008：确认变速箱限位开关2009：第二主轴紧急状态2010：机床未准备2012：X轴扭矩限制器开关跳闸2013：Z轴扭矩限制器开关跳闸2014：B轴扭矩限制器开关跳闸2017：检查油泵2019：保护继电器设置参数不对2020：交流电机过载（水泵润滑泵）2021：转矩限制跳过命令不正确的使用，超过设定值2022：主轴定位不被接受2023：检查刀台锁紧2024：输入错误2025：保护继电器设置2026：变速指令不接受检查变速确认开关2027：主轴转速到达信号没有检测到2028：主轴旋转命令不接受2029：门开关2030：机锁命令无效2031：没有返回参考点2032：自动模式下进给保持状态2033：空气压力低2034：卡盘确认开关2035：轴改变命令不接受2036：卡盘夹紧松开夹紧命令不接受2037：尾座2038：编程开关2039：M10.M11脚脚踏开关2040：Bar（M50M51）命令不接受2041：Bar2042：M52M53门命令不接受2043：M38M39M58M59不接受2044：2045：快速下降M80M81不接受2046：检查卡盘及参数M692047：编码器信号错误2048：程序命令错误2049：松刀时间过长2050：润滑油2051：冷却液2052：卡盘开关2053：2054：2055：同步命令使用不当2056：指令不对2057：计数器2058：计数器2059：2060：卡盘夹紧状态2061：2062：尾座限位2063：尾座限位2093：参考点2096：进给倍率是0 2097：机床锁2098：M00M01命令状态。
