送你小心心记得哦！！一、S700K型电动转辙机的安装1、因本电动转辙机的安装装置与其它型号的电动转辙机安装装置测量、换算、加工、安装区别不大，故本文对安装装置方面没有作过多陈述。
2、本文偏重于对新型转辙机的调试，使工人更容易理解，可操作性强。
3、由于S700K型道岔是适应列车提速的新型设备，故本文对道岔设备的内部原理及故障处理方面也有所表述。
4、操作简单，调试可靠，有利于节约劳动力。
适用范围：本文适用于全部国内新建或既有线道岔换装的S700K型电动转辙机的安装与调试。
中级以上信号工做为设备的安装与调试的操作准则。
原理：1、在安装前后对工务线路设备的要求较高。
2、转辙机调试依赖于安装装置提前安装准确，调试完毕后，道岔动作正常，密贴缺口良好，各活动部位无异声、无卡阻现象。
3、调试过程严密，调整一次到位，减少重复调整，提高工作效率。
操作要点：1、施工准备过程中（1）对现场道岔做一次全面调查，包括道岔型号，基本轨类型，轨距，尖轨开程，枕木位置、新设道岔铺设情况、原转辙设备情况，新转辙机是左装或右转等，做好调查记录。
（2）对电动转辙机进行安装前测试，对机械部分注入润滑油紧固各部件螺丝。
2、对工务设备进行检查测量，达到要求后方可安装对工务有关标准要求如下：（1）尖轨尖端的轨距为1435±1mm；道岔始端轨距为1435-2至1435+3mm，直尖轨轨头至创切点处轨距为1435±1mm。
（2）尖轨与基本轨应宏观密贴，尖轨头部至第一牵引点处的缝隙应不大于0.2mm，第一牵引点向后到创切点处的缝隙均不得大于1.0mm。
尖轨无弯腰、拱背，与滑床板接触良好，在连续4块滑床板中至少有3块接触，其他部分缝隙不得大于2.0mm。
（3）尖轨与线路直线远视方向应直顺。
（4）轨面水平偏差不大于4mm。
（5）尖轨尖端与基本轨接头轨缝的距离为2916至2920mm。
3、安装装置（1）安装角形铁：根据标准图确定出四块角形铁位置，然后取出中线分别将四块角形铁贴上钢轨，用划针伸进角形铁孔内画出圆圈，取下角形铁，用冲子冲出钻孔中心，孔钻好之后就把角形铁安上，复核角形铁之间间距，若有出入重新调整，符合标准后紧固。

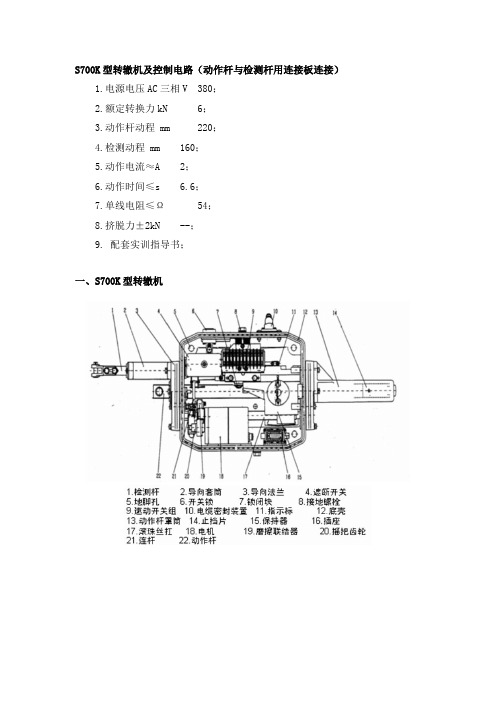

S700K型转辙机及控制电路（动作杆与检测杆用连接板连接）1.电源电压AC三相V 380；2.额定转换力kN 6；3.动作杆动程 mm 220；4.检测动程 mm 160；5.动作电流≈A 2；6.动作时间≤s 6.6；7.单线电阻≤Ω54；8.挤脱力±2kN --；9. 配套实训指导书；一、S700K型转辙机1、S700K型电动转辙机的特点:1）、交流380V交流控制;2）、摩擦联结器不需要调整;3）、滚珠丝杠作为驱动传动装置延长其使用寿命。
2、S700K型电动转辙机的结构(1)、外壳部分外壳部分主要由铸铁底壳、动作杆套筒、导向套筒、导向法兰等四部分组成。
(2)、动力传动机构动力传动机构主要由三相电机、摇把齿轮、摩擦连接器、滚珠丝杠、保持连接器、动作杆等六部分组成。
(3)、检测机构检测机构主要由检测杆、叉型接头、速动开关组、锁闭块、锁舌、指示标等五部分组成。
(4)、安全装置安全装置主要由开关锁、遮断开关、连杆、摇把孔挡板等四部分组成。
(5)、配线接口端配线接口端主要由电缆密封装置、接插件插座两部分组成。
3、S700K型交流电动转辙机技术性能如下：（1)电动机：采用三相交流380V电源；（设有专门的电源屏）(2)转换力：6000牛顿；（当外阻力超过该转换力时电机就会出现空转现象，不能带动尖轨进行转换）(3)保持力：90千牛顿；（即作用到转辙机内部的振动、车轮侧向冲击等外力不能超过此力）(4)转辙机动程：150、220、240毫米三种；（依据其放置的地理位置不同，其转换的动程也不一样，如尖轨处与心轨处）(5)动作时间：不大于7.2秒；（与以前ZD6型转辙机基本一致，是否插入转换的一个过程）(6)动作电流：不大于2安；(7)单线电阻：不大于54欧；(8)检测杆行程69、76、87、98、110、117、160、180mm等多种。
（也就是尖轨与基本轨或心轨与翼轨之间的距离。
同样，由于安装位置的不同，其行程也会不同：在尖轨处：第一牵引点的开程为160mm 、第二牵引点为76mm，在心轨处第一动为117mm。
s700k转辙机工作原理
S700K型电动转辙机的工作原理主要基于实时数据采集和智能分析。
当列车通过道岔时，传感器会采集到道岔的状态信息，包括道岔的位置、速度、加速度等。
这些信息通过无线通信网络传输到监控中心，监控中心对数据进行处理和分析，判断道岔状态是否正常。
如果发现异常情况，监控中心会立即发出警报，并控制执行机构进行相应的操作，以确保道岔状态的安全和正确。
S700K型电动转辙机的工作原理是通过电动机驱动减速器，将动力传递给摩擦联结器，再通过动作杆和表示杆实现道岔的转换和锁定。
此外，S700K型电动转辙机还具有自动检测和锁闭功能，能够自动检测道岔的位置和状态，并实现自动锁定和解锁，提高了道岔转换的可靠性和安全性。
在实际应用中，S700K型电动转辙机还需要配合其他设备和系统使用，如道岔控制电路、信号机等。
通过与这些设备和系统的配合，S700K型电动转辙机能够实现道岔的远程控制、监测和维护等功能，提高了铁路运输的效率和安全性。
1.1.1.1.S700K型电动转辙设备施工工艺和方法1.1.1.1.1.工艺流程施工工艺见图3-6-6。
图3-6-6 S700K电动转辙设备安装工艺流程图1.1.1.1.2.施工工艺和方法⑴安装装置安装安装基础托板。
将基础托板固定在枕木上。
安装电动转辙机。
将电动转辙机安装在基础托板上，固定牢固。
⑵安装外锁闭装置先安装尖轨连接铁，再装锁闭铁，穿外锁闭杆⑶安装杆件将弯头动作杆与转辙机动作杆和牵引点外锁闭杆分别连接，将尖轨长短表示杆分别与尖轨相连接，心轨外锁闭杆主杆连接转辙机检测杆与索引点拉板，监督心轨缩进方向的密贴状态。
⑷密贴调整当各牵引点的密贴及锁闭量调整好后，便可直接安装长短表示杆进行缺口的调整。
电动转辙机表示缺口的调整：当尖轨与基本轨处于密贴状态时，观察缺口标记是否处于检测缺口的中心位置，如偏离可调整与尖轨连接的外表示杆的长度，使缺口至最佳位置（1.5mm±0.5mm）。
密贴检查器表示缺口的调整：当道岔位于检测杆缩入位置，调整外锁闭杆使右侧检测杆的小缺口为1.5mm±0.5mm（滚轴与小缺口内侧间隙），同时调整另一根外表示杆使左侧检测杆的大缺口处于滚轴两侧对称位置。
将道岔转换至检测杆伸出位置，然后调整接点座，使动接点座上的滚轴与左侧检测杆小缺口内侧为1.5mm ±0.5mm，如尖轨定、反位开程一致时，右侧大缺口应该处于滚轴两侧对称位置。
钩型外锁闭装置的安装和调整：将锁闭框装在基本轨上，尖轨连接铁装在尖轨上。
然后将锁闭杆装入锁闭框内，锁钩放在锁闭杆上。
拨动锁闭杆，让锁钩对准尖轨连接铁的孔后，穿上锁轴并紧固。
撬动尖轨使装有锁闭铁的一侧处于密贴状态，另一侧处于斥离状态，然后拨动锁闭杆至锁闭位置。
通过左右拨动锁闭框，调整锁闭杆与转辙机动作杆平行后固定锁闭框，并通过安装装置的动作杆将锁闭杆与转辙机的动作杆连接在一起。
调整尖轨与基本轨的密贴：可通过在锁闭铁与锁闭框之间增减调整片来保证尖轨与基本轨的密贴。
浅谈S700K电动转辙机的内部结构原理及日常维护李艳云郑州电务段助理工程师摘要：阐述了S700K转辙机的内部结构原理和日常维护，并对在检修中发现的设备缺点提出了处理方法，给S700K转辙机的检修和故障处理提供了参考价值。
关键词：S700K转辙机原理维护S700K电动转辙机属于滚珠丝杠传递的三项交流电动转辙机，它是一种规格齐全的电动转辙设备，不仅能满足道岔尖轨、心轨的单机牵引，而且也能满足双机、多机牵引的需要。
1.S700k型电动转辙机内部结构组成S700K电动转辙机内部主要由动力传动机构、检测和锁闭机构、安全装置三大部分组成。
1.1动力传动机构主要由三项交流电机、齿轮组、摩擦连接器、滚珠丝杠、保持连接器、动作杆等六部分组成。
1.2检测和锁闭机构主要由检测杆、速动开关组、锁闭块和锁舌、指示标等五部分组成。
1.3安全装置主要由开关锁、遮断开关、连杆、摇把儿孔挡板四部分组成。
2.S700K电动转辙机的动作过程（以220mm动程为例）电动机转动→中间齿轮传递→摩擦连接器→带动滚珠丝杠转动，同时丝杠螺母移动→锁闭块缩入，切断原表示→锁舌缩入，道岔解锁→滚珠丝杠螺母带动保持连接器移动→外锁闭开始解锁→动作杆移动约60mm时，外锁闭解锁完毕→道岔开始转换→动作杆动程达到220mm，内检测杆缺口对准锁闭块，锁闭块弹出进入检测杆缺口，锁舌弹出→切断启动电路，接通表示电路。
3.各主要部分的结构原理及日常维护3.1三项交流电动机三项交流电动机的三个绕组呈星形接法，每相的引出线为单根多股软线，因而从根本上解决了直流电动机必须设置整流子造成的电机电枢断线、枢间混线、炭刷与整流子接触不良等惯性故障，从而提高了设备的可靠性和使用寿命，减少了维修量。
3.1.1三相交流电动机的日常维护3.1.1.1电动机通电后应转动自如，齿轮啮合正常，无明显过大噪声。
3.1.1.2被水浸泡后必须对其绝缘进行检查。
绝缘电阻明显下降时，应更换电动机。
我国高铁用的道岔转辙机
我国高铁（客运专线）道岔控制使用 S700K型电动转辙机和 ZYJ7型电动液压转辙机。
S700K型用于正线道岔，ZYJ7型用于站线道岔。
一、S700K型电动转辙机
概说 S700K型电动转辙机是我国铁路提速需要，从德国西门子公司引进设备和技术，经消化、吸收和改进，迅速在全国铁路干线运用的道岔转辙设备。
该型电动转辙机，结构先进，工艺精良，且少维修或无维修。
该机以交流三相电动机为动力，单芯电缆控制距离可达2.5Km。
（一）、主要结构
1、动力传动机构：三相电机、齿轮组、摩擦连接器、滚珠丝杠、保持联结器、动作杆等组成。
2、检测和锁闭机构：检测杆、叉形接头、速动开关组、锁闭块、锁舌、指示标和接点系统等组成。
3、安全装置：开关锁、遮断开关、连杆、摇把孔等组成。
4、配线接口：电缆密封装置、接插件、插座等。
（二）、动作原理按动作顺序来说
1、三相电机动作，
2、减速齿轮组动作，
3、经摩擦连接器、滚珠丝杠转动，丝杠上的螺母移动，
4、操纵板移动并将锁闭块顶进，表示接点断开，同时带动锁舌完全缩进，转辙机解锁，
5、保持连接器及动作杆移动，
6、锁闭杆移动，锁钩落下，外锁闭解锁，
7、道岔转换，由尖轨或心轨带动长短表示杆移动，
8、斥离轨及密贴轨到位，上下检测杆大小缺口对准锁闭块，锁舌弹出，
9、表示接点接通，给出表示。
二、ZYJ7型电液转辙机。
S700K型电动转辙机一、S700K型电动转辙机（一）整机1．转辙机的基本功能是什么？答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。
它的基本功能是：（1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁---转换---锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。
（2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。
（3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。
2．转辙机是怎样分类的？S700K型电动转辙机属于哪一类型的转辙机？答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。
旋转电动机型又分为机械传递型和液压传递型。
习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。
电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。
电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。
S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。
3．S700K型电动转辙机的产品代号含义是什么？答：S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”，其含义为：“西门子---具有6860N（700kgf）保持力---带有滚珠丝杠”的电动转辙机。
4．S700K型电动转辙机具有哪些功能？答：S700K型电动转辙机可以操纵各种型号和规格的道岔。
它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。
5．S700K型电动转辙机又什么特点？答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点：（1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。
1、S700K电动转辙机与分动外锁闭简介S700K电动转辙机已在国铁逐渐推广使用。
S700K电动转辙机采用的是德国西门子技术，由于内部结构简单，其保养维修工作量很少，大多数保养工作在短时间内即可完成，而且工作可靠。
分动外锁闭安装装置能可靠地锁闭道岔尖轨和基本轨，确保4mm不锁闭功能。
在锁闭状态下能牢牢地把尖轨与基本轨锁闭在一起，即使连杆折断，外锁闭仍在起着锁闭作用。
同时，外锁闭能隔离列车通过时对转换设备的振动和冲击，提高转换设备的使用寿命和可靠性。
利用S700K电动转辙机与分动外锁闭的可挤性，既可保证列车在挤岔情况下的车辆安全，又可使设备不受严重损坏，能够及时恢复，有效缩短故障处理时间。
S700K电动转辙机型号解释S 700 K — C 220/160 L(R)注:A 37 (38) 奇数为左装,偶数为右装.左装(右装)检测行程动程中国型滚珠丝杠保持力SIEMENS 2 、 S700K电动转辙机与分动外锁闭工作原理2.1、S700K-C主要技术特性:动程:220mm检测行程:152mm转换力:3000N动作电流(单线电阻54Ω):?2A工作电压:,380V转换时间?6.6s挤岔力:可挤检测缺口:1.5+0.5mm2.2、S700K电动转辙机原理:1、外锁闭道岔外部部件的组成? 外锁闭道岔外部动作部件的组成:动作杆、拉板、锁闭杆、锁钩、锁闭铁、锁闭槽、尖轨连接铁、档板、调整片。
? 外锁闭道岔外部表示部件的组成:? 尖端铁、接头、表示杆、无扣轴套、有扣轴套。
S700K转辙机外锁结构:2、S700K型电动转辙机主要由下几部分组成:主要由外壳部分、动力传动机构、检测和锁闭机构、安全装置、配线接口五锁闭量在部分组成。
图1是S700K型电动转辙机的结构图。
? 外壳部分:主要由铸铁底壳、机盖、动作杆套筒、导向套筒、导向法兰等四部分组成。
? 动力传动机构:主要由三相交流电机、齿轮组、磨擦连接器、滚珠丝杠、保持连结器、动作杆等六部分组成。
S700K电动转辙机介绍1、组成及原理2、维修技术标准3、电路原理二、维修及技术标准（一）、检修提速道岔中的安全卡控重点1、由于提速道岔为多动牵引，因此，在天窗修作业中同一组道岔经常会多组多人分别在一组道岔上的各牵引点同时检修，协同作业就显得较为重要；2、对执行标准作业用语的必要性也更加突出；3、三相电机的动作属性是只要任意两相换相电机都会逆转，因此，在施工和维修中不能把X2与X4线、X3与X5线倒错，一旦错误后操动道岔，就会烧坏保险和二极管。
（在后面的电路分析中细讲）。
4、检查锁闭量、检修锁闭杆时，严禁将手放在钢轨上，避免道岔转换夹伤。
5、因S700K使用交流380伏电源，而速度开关组上的端子裸露无罩，操动实验中严防触电。
6、因表示杆细，容易列车掉物或工务作业扎弯，造成卡缺口故障，要经常巡视。
7、心轨第一台板上的压痕深度≯1mm8、日常养护中要保持锁勾与锁闭铁部位的润滑，防止卡组，影响解锁和锁闭。
9、要经常检查转辙机安装方正和尖轨爬行，预防外锁闭磨卡故障。
10、S700K转辙机与外锁闭装置的提速道岔所有螺栓紧固后都使用限位块或限位帽（即放松措施），日常维护中要保持其完整、齐全。
（二）、道岔调整1、调整道岔开程：a、首先通过调整安装装置、动作杆使两侧的开程相差不超过3mm，然后在检查开程是否符合标准。
如不符合，可以通过增减密贴调整片及尖轨连接铁与尖轨之间的调整垫来调整达标。
b、道岔开程不均，影响转辙机内锁舌和锁闭快的弹出，会切断道岔表示，这类间接的故障对于刚接触外锁闭道岔维修的人，容易忽视。
在维修中必须调整适当。
在实际维修中存在两种情况：①道岔密贴不良，开程不均：如果道岔开程偏大，应在道岔尖轨与外锁连接铁之间加垫片；当开程偏小时，应在道岔基本轨与外锁连接之间加垫片。
②道岔密贴良好，开程不均：如果道岔一侧开程偏大，一侧开程偏小，可调整外锁闭杆连接铁的长度，是两侧开程均匀。
如果道岔一侧开程偏大，一侧开程合适，要在尖轨连接铁与基本轨间用加、减垫片和在基本轨与外锁闭铁间用加、减垫片的组合方法来解决。
论S700K型电动转辙机性能（一）、S700K电动转辙机的结构，1、外壳部分外壳部分组要有铸铁底壳、动作杆套筒、导向套筒、导向法兰等四个部分组成。
2、动力传动机构动力传动机构主要由三相电动机、摇把齿轮、摩擦连接器、滚珠丝杠、保持联接器、动作杆等六个部分组成。
3、检测机构检测机构主要由检测杆、叉形接头铁、速动开关组、锁闭块、锁舌、指示标等组成。
4、安全装置安全装置组有开关锁、遮断开关、连杆、摇把孔挡板等组成。
（二）、S700K电动转辙机传动机构动作原理如下：电机转动→减速器齿轮组转动→摩擦连接器传递→滚珠丝杠转动→滚珠丝杠上的螺母移动→操纵板的斜面将锁舌顶回（切断表示电路，构成返回时的动作电路）→锁闭块缩进（转辙机解锁）→保持联接器及动作杆移动→锁闭杆→道岔转换→带动尖轨或心轨→外表示杆移动→检测杆（机内表示杆）移动→到位后锁闭块弹出锁闭道岔→给出该道岔新的位置表示。
电动转辙机的动作大致可分为三个过程：第一为解锁过程（先断开表示，后机械解锁）；第二为转换过程；第三为锁闭道岔及接通表示接点的过程（先机械锁闭；后接通表示电路）。
（三）、S700K电动转辙机主要部件的功能与作用1、三相电动机三相电动机的三个绕组成星形接法，每相引出线均为单根多股软线。
2、齿轮组齿轮组由电机齿轮、中间齿轮及摩擦连接器齿轮组成。
它的作用：1、将电机的旋转的驱动力传递到摩擦联接器上；2、将电机的高速旋转降速，使旋转驱动力增大；3、改变减速比，以适应动程转辙机的不同转换时间，保持道岔各牵引点的同步动作；4、完成转辙机的一级降速。
3、摩擦连接器摩擦连接器内装有三对主、被金属摩擦片，分别固定在外壳和滚珠丝杠上，摩擦片的端面有一压力弹簧，通过调正压力弹簧的压力，可以使主、被摩擦片之间的摩擦结合力大小发生变化，调整摩擦力大小。
摩擦联接器的作用是：1、将变速齿轮组变速后的旋转力，传递给滚珠丝杠，实现电机的动力正常输出；2、实现齿轮组与滚珠杠间的软联接，当滚珠丝杠上的转换阻力大于摩擦联接器结合力时，主被摩擦片之间相对打滑空转，起到保护三相电机的作用。
S700K型电动转辙机的特点S700K型电动转辙机的特点：1.采用交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减少了控制导线截面，延长了控制距离，单芯电缆控制距离达2.5KM2.采用直径32MM的滚珠丝杠作为驱动装置，延长了转辙机的使用寿命。
3.采用具有簧式挤脱装置的保持连接器，并选用不可挤型零件，从根本上解决了由挤切销劳损造成的惯性故障。
4.采用多篇干式可调摩擦连接器，经工厂调整加封，使用中无需调整。
S700K电动转辙机主要部件极其作用1.三相交流电动机为转辙机提供动力2.齿轮组：摇把齿轮与电机齿轮是一个传递系统，使得摇把对转辙机进行人工操纵。
电机齿轮，中间齿轮，摩擦连接器齿轮是一个传递系统，将电机的旋转力传递到摩擦连接器上，并将电动机的高速转速降速，以增大旋转驱动力，适应道岔转换的需要，这是转辙机的第一级降速。
3.摩擦联结器：实现了电动机和转动机构的软连接。
4.滚珠丝杠：一方面将电动机的旋转运动变成丝杠的直线运行，另一方面起到减速作用，减速比取决于丝杠的螺距。
5.保持连接器：是转辙机的挤脱装置。
6.检测杆：检测杆随尖轨或心轨转换而移动，用来监督道岔在终端位置的状态。
7.锁闭块和锁舌:锁闭块的正常弹出使速动开关的有关启动接点闭合及表示接点断开。
锁舌的正常弹出用于阻挡转辙机的保持连接器的移动，实现转辙机的内部锁闭。
S700K电动转辙机的动作过程第一为解锁过程，也是断开表示接点的过程；第二为转换过程；第三为锁闭过程，也是接通表示接点的过程。
分动外锁闭道岔调整的基本顺序：先调整第一牵引点，再调整第二牵引点；先调密贴，再调锁闭量，最后调表示缺口。
三相交流电动转辙机S700K系列解读前言三相交流电动转辙机S700K系列是一种信号设备，主要用于调整铁路车站轨道，保障列车安全行驶。
本文将从以下几个方面对S700K系列进行解读：产品特点、技术参数、工作原理、使用操作方法、保养维护等。
产品特点S700K系列转辙机采用先进的三相异步电动机作为电源，具有以下几个特点：1.可靠性强，使用寿命长：采用全封闭结构设计，内部零部件经过专门的表面处理，能有效防止恶劣环境的影响，从而具有较长的使用寿命。
2.操控灵活，响应速度快：S700K系列转辙机具有电动控制和手动控制两种方式，可根据实际需要进行切换，转辙响应速度快，能够适应不同的工作场景和需求。
3.结构简单，维护方便：S700K系列转辙机采用模块化设计，内部部件数量少、结构简洁，使得安装和维护更加方便、快捷。
技术参数S700K系列转辙机的主要技术参数如下：参数名称参数值额定电压380V额定频率50Hz常规电流2A最大启动电流6A控制电压220V控制频率50Hz工作原理S700K系列转辙机采用的是三相异步电动机作为动力源。
其工作原理如下：1.三相异步电动机通过接通电源，使电动机旋转。
转动时，通过减速装置将速度减慢，最终达到转辙的目的。
2.转辙机内部设有接触器和日时钟，控制电路采用继电器保护装置，能够确保转辙行程稳定，切确可靠。
3.通过操纵电动机和旁路继电器等部件进行转辙，手动控制时则通过操作控制箱手柄等装置完成转辙动作。
使用操作方法操作S700K系列转辙机需要注意以下几点：1.使用前检查所有传动部件、接线端子、接触器等是否处于正常状态，确保转辙机能够正常工作。
2.操作电动转辙机时，需要先确保电源已接通，启动电动机。
通过控制箱中的按键或手柄，对开关的位置进行控制。
3.操作手动转辙机时，需要先按下控制箱上的制动器后，手动推动转辙机卫星齿轮，按下车站启示器，用脚踩住控制箱的踏板，使其恢复到自锁状态。
保养维护为了确保S700K系列转辙机长期稳定运行，需要注意以下保养维护事项：1.定期对机器进行清洁、润滑、检查和保养，使用时应该注意防尘、防潮等措施。
一、S700K型电动转辙机（一）整机1．转辙机的基本功能是什么？答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。
它的基本功能是：（1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁---转换---锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。
（2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。
（3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。
2．转辙机是怎样分类的？S700K型电动转辙机属于哪一类型的转辙机？答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。
旋转电动机型又分为机械传递型和液压传递型。
习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。
电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。
电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。
S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。
3．S700K型电动转辙机的产品代号含义是什么？答：S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”，其含义为：“西门子---具有6860N（700kgf）保持力---带有滚珠丝杠”的电动转辙机。
4．S700K型电动转辙机具有哪些功能？答：S700K型电动转辙机可以操纵各种型号和规格的道岔。
它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。
5．S700K型电动转辙机又什么特点？答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点：（1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。
（2）采用了直径32mm的滚珠丝杠作为驱动装置，延长了转辙机的使用寿命。
（3）采用了具有簧式挤脱装置的保持连接器，并选用了不可挤型零件，从根本上解决了由于挤切销劳损造成的惯性故障。
（4）采用了多片干式可调摩擦连接器。
经工厂调整加封，使用中无需再调整。
6．S700K型电动转辙机的主要技术特性应符合哪些要求？答：《信号维护规则技术标准》中规定，电动转辙机的主要技术特性应符合表3.5.8中要求。
7．S700K型电动转辙机是如何分类的？有多少种类？答：S700K型电动转辙机是一种规格齐全的电动转辙设备。
它不仅能满足道岔尖轨、心轨的单机牵引，而且也能满足双机、多机牵引的需要。
S700K型电动转辙机的机身是通用的，经配件组装，可根据具体需要组成各种类型。
根据安装方式的不同，每一种类又分为左装和右装两种。
所谓左装或右装是指：面对尖轨或心轨时，转辙机安装在线路左侧的，称为左装；安装在右侧的称为右装。
左装的转辙机型号用字母A加上奇数数码表示，如A13、A15；右装的转辙机型号用字母A加上偶数数码表示，如A14、A16等。
同是S700K型电动转辙机，不同的种类是不能通用的，在平时安装或更换时请务必注意。
8．S700K型电动转辙机的动作杆动程和检测杆行程有什么不同？答：S700K型电动转辙机的动作杆动程包括转辙机带动可动轨经过的道岔开称的距离和外锁闭装置完成所闭所经过的距离之和。
检测杆行程是指转辙机带动可动轨经过道岔的开程的距离。
9．S700K型电动转辙机主要由几部分组成？答：主要由外壳部分、动力传动机构、检测和锁闭机构、安全装置、配线接口五大部分组成。
（1）外壳部分：主要由铸铁底壳、机盖、动作杆套筒、导向套筒、导向法兰等四部分组成。
（2）动力传动机构：主要由三相交流电机、齿轮组、摩擦连接器、滚珠丝杠、保持连接器、动作杆等六部分组成。
（3）检测和锁闭机构：主要由检测杆、叉形接头（用于外检测杆的连接）、速动开关组、锁闭块和锁舌、指示标等五部分组成。
（4）安全装置：主要由开关锁、遮断开关、连杆、摇把儿孔挡板等四部分组成。
（5）配线接口：主要由电缆密封装置、接插件插座两部分组成。
10．S700K型电动转辙机的机械传动机构是怎样工作的？答：S700K型电动转辙机的机械传动机构是按如下过程工作的：（1）电动机的转动通过减速齿轮组，传递给摩擦连接器；（2）摩擦连接器带动滚珠丝杠转动；（3）滚珠丝杠的转动带动丝杠上的螺母水平移动；（4）螺母通过保持连接器经动作杆、锁闭杆带动道岔转换；（5）道岔的尖轨或心轨经外表示杆带动检测杆移动。
11．S700K型电动转辙机的动作程序？答：以220mm动程的S700K型电动转辙机为例，其动作程序为：电动机转动→中间齿轮传递→摩擦联接器→带动滚珠丝杠转动，同时丝杠螺母移动→操纵板将锁闭块顶入，切断原来表示→锁舌缩入，解锁→滚珠丝杆螺母带动保持连接器移动→外锁闭开始解锁→当动作杆移动约60mm时，外锁闭解锁完毕→道岔开始转换→当动作杆动程达220mm时，表示杆缺口对准锁闭块，锁闭块弹出进入表示杆缺口，锁舌伸出→切断启动电路，接通表示。
（二）三相交流电动机1．为什么说采用三相交流电动机提高了设备的可靠性合使用寿命，减少了维修工作量？答：三相交流电动机的三个绕组呈星形接法，每相的引出线为单根多股软线，因而从根本上解决了直流电动机必须设置整流子造成的电机电枢断线、枢间混线、炭刷与整流子接触不良等惯性故障，从而提高了设备的可靠性合使用寿命，减少了维修量。
2．在三相交流电动机的维修中应注意哪些事项？答：三相交流电动机的维修中应注意以下事项：（1）电动机通电后应转动自如，齿轮啮合正常，无明显过大噪声。
（2）对绝缘电阻的检查，可每年一次。
被水浸泡后必须对其绝缘进行检查。
绝缘电阻明显下降时，应更换电动机。
（3）电动机在底壳上的固定螺栓，不允许松动。
（4）电动机上的齿轮被损伤而影响齿轮啮合时，应予更换。
（三）齿轮组1．齿轮组的组成与作用是什么？答：齿轮组由摇把齿轮、电机齿轮、中间齿轮及摩擦连接器齿轮组成。
其中摇把齿轮与电机齿轮是一个传递系统。
其作用是能用手摇把儿对电动转辙机进行人工操纵。
电机齿轮、中间齿轮与摩擦连接器齿轮是一个传递系统。
它除了将电机的旋转驱动力传递到摩擦连接器上外，更重要的是，它还是电动转辙机的第一级减速器。
2．电动转辙机为什么要设置减速器？答：在功率一定的条件下，物体的转速高，其转矩就小，转速低，转矩就大。
电动转辙机用的电动机，其功率选定后是不变的。
为了得到较大的转矩来带动道岔，必须要经过减速。
在S700K型电动转辙机中，齿轮组是第一级减速器，滚珠丝杠是第二级减速器。
3．在齿轮组的日常维修中应注意哪些事项？答：齿轮组的日常维修有以下注意事项：（1）要避免外部对齿轮组的损伤，齿轮被损伤而影响齿轮组啮合时，要进行检修或更换。
（2）要按规定在转辙机静止时对四个齿轮涂润滑脂，保持清洁润滑，齿轮啮合正常。
（四）摩擦连接器1．摩擦连接器有什么作用和技术要求？答：当电机的动作电路被切断后，由于电机的转动惯性，不能立即停转，所以应当设法把这个剩余动力消耗掉。
另外，当尖轨在转换中途受阻不能继续转换时，不使电机因不能转动而被烧毁。
为此，电动机和转辙机之间不能硬性连接，在它们之间要装有摩擦连接器。
摩擦连接器的摩擦力必须能够进行调节，使道岔在正常工作情况下，电动机能够带动转辙机工作；在道岔转换终了或尖轨被阻时，使电动机能够克服摩擦连接器的压力而空转，以保证电动机不致被烧毁。
所以要求摩擦连接器调整好的摩擦压力必须稳定在一个数值上基本不变，才能保证转辙机的可靠工作。
2．S700K型电动转辙机的摩擦连接器的结构原理是什么？答：S700K型电动转辙机的摩擦连接器装有三对主、被金属摩擦片，分别固定在外壳和滚珠丝杠上，摩擦片的端面有若干个压力弹簧，通过调整弹簧的压力，可以调整摩擦片之间摩擦力的大小，以保证转辙机的可靠转换。
3．对于S700K型电动转辙机为什么现场维修人员不得随意调整摩擦力？答：因为对于直流电动转辙机来说，其电磁转矩与其电枢电流的平方成正比的。
现场维修人员可以通过对其故障电流测试来对摩擦连接器的摩擦力的大小进行调整。
而对于三相交流电动转辙机来说，其动作电流不能直观地反映转辙机的拉力，所以现场维修人员不能通过三相交流输入电流的测试来对其摩擦力进行监测，必须由专业人员用专用器材才能进行这一调整。
厂方在转辙机出厂时已对摩擦力进行了标准化测试调整，所以，现场维修人员不得随意调整摩擦力。
4．摩擦连接器在日常检修时有什么注意事项？答：（1）出厂前，已经按额定转换力的要求调整好摩擦连接器并施以漆封，现场使用中不再对其进行调整。
摩擦连接器如果被拆开或者其可调端盖被旋转过，则必须重新对产品的转换力进行检验。
（2）长期在低于额定转换力的条件下工作，当因卡阻等原因出现摩擦连接器打滑时，原预定的打滑时的摩擦力可能会稍有增加。
适当的摩擦打滑试验（例如每半年一次，每次正、反向各打滑5-10s），能使摩擦连接器有必较稳定的工作性能。
（五）滚珠丝杠1．滚珠丝杠的结构、原理、作用是什么？答：滚珠丝杠的结构相当于一个直径32mm的螺栓和螺母。
它的动作原理是：当滚珠丝杠正向或反向旋转一周（360°）时，螺母前进或后退一个螺距。
它的作用：（1）将电动机的旋转运动变为直线运动；（2）起到减速作用，其减速比取决于丝杠的螺距。
2．在滚珠丝杠的维修中有哪些注意事项？答：滚珠丝杠的制造精度较高，在日常使用及维修中，一定要注意做好丝杠的清洁、润滑工作。
（1）要避免外部对滚珠丝杠的机械损伤，其传动面上的任何损伤都会降低传动效率。
当出现影响传动可靠性的损伤或明显的变形时，转辙机则必须下道检修或予更换。
（2）滚珠丝杠沿轴向的窜动量不能大于1mm。
（3）滚珠丝杠应保持润滑。
润滑材料应采用规定的油脂，并分别在两个终位涂润滑脂，然后将转辙机转换多次使之均匀。
3．滚珠丝杠于轴套脱离是怎样造成的？有何危害？答：由于滚珠丝杠与轴套间的磨耗超限及挡圈材质不良，造成设备运用中有滚珠丝杠与轴套脱离的故障发生。
滚珠丝杠与轴套脱离严重时会造成摩擦连接器碰转辙机外壳，致使道岔不能转换，严重危及行车安全。
4．滚珠丝杠与轴套脱离的故障如何提前判断和预防？答：平时检修时如发现轴套与滚珠丝杠不能同步转动，说明滚珠丝杠与轴套已经脱离。
要及时针对滚珠丝杠与轴套脱离的原因采取措施，以防止故障的发生。
（六）保持连接器1．保持连接器有哪几种？答：根据现场实际需要，S700K型电动转辙机的保持连接器可采用可挤型和非可挤型两种装置。
可挤型装置是指保持连接器利用其部弹簧的压力将滚珠丝杠与动作杆连接在一起，可将弹簧的挤岔阻力分别设定为9kN、16kN、24kN、30kN等，当道岔的挤岔阻力超过弹簧设定压力时，动作杆滑脱，即可实现挤岔保护整机的作用。
