S700K型电动转辙机控制电路电源屏供电。
道岔表示电源及24V交、直流电源均采用原电气集中电源屏所供的电源。
一、S700K型电动转辙机动作电路(一)电路工作原理分动外锁道岔控制电路由室内控制电路和室外控制电路两部分组成。
采用了两个启动继电器，通过三级控制电路完成对道岔转换的控制。
第一级控制电路是1DQJ3-4励磁电路:检查联锁条件,确定能否接收控制命令。
在人工操纵道岔(选路时DC J6↑或FCJ6↑,单操时经KF-ZDJ→AJ2↑或KZ-ZFJ→AJ1↑)时,1DQJ3-4检查了没有办理人工锁闭(CA6在定位),没有进行区段锁闭和进路锁闭(SJ8↑),又经2DQJ141检查道岔需要转换后,励磁吸起。
第二级控制电路是2DQJ的转级电路:确定道岔转换的方向(向定位转还是向反位转)。
1DQJF3↑或1DQJF4↑,使2DQJ转极。
第三级控制电路是1DQJ1-2自闭电路:接通并随时检查电动机的动作电路的正常动作。
1DQJ↑、2DQJ(决定道岔的转换方向)转极后,接通道岔动作电路。
1DQJ1-2检查电动机的正常动作而自闭。
道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。
(二)电路分析1.公共条件不论是单动还是双动道岔,每组道岔的尖轨和心轨均分别使用一个组合。
6502电气集中道岔组合与提速道岔组合的连接关系如下(1)正线单动道岔：拔除6502电气集中道岔组合中的1DQJ、2DQJ,将原来的控制条件同时送给提速道岔组合中的1DQJ、2DQJ,因尖轨与心轨的道岔组合系并联关系,故这两部分电路能同时动作。
(2)正线双动道岔：双动道岔均在正线时,其处理方法同单动道岔。
不同的是,它是4个组合并联,因而6502电气集中道岔组合中的条件是同时送给4个组合的。
(3)一正线一侧线双动道岔：由于侧线道岔的联锁关系不变,所以原6502电气集中道岔组合保持原样不变,只是将原来的操纵条件同时送给正线上的两个提速道岔组合,使3个组合的道岔室内控制电路同时动作。
S700K电动转辙机介绍1、组成及原理2、维修技术标准3、电路原理二、维修及技术标准（一）、检修提速道岔中的安全卡控重点1、由于提速道岔为多动牵引，因此，在天窗修作业中同一组道岔经常会多组多人分别在一组道岔上的各牵引点同时检修，协同作业就显得较为重要；2、对执行标准作业用语的必要性也更加突出；3、三相电机的动作属性是只要任意两相换相电机都会逆转，因此，在施工和维修中不能把X2与X4线、X3与X5线倒错，一旦错误后操动道岔，就会烧坏保险和二极管。
（在后面的电路分析中细讲）。
4、检查锁闭量、检修锁闭杆时，严禁将手放在钢轨上，避免道岔转换夹伤。
5、因S700K使用交流380伏电源，而速度开关组上的端子裸露无罩，操动实验中严防触电。
6、因表示杆细，容易列车掉物或工务作业扎弯，造成卡缺口故障，要经常巡视。
7、心轨第一台板上的压痕深度≯1mm8、日常养护中要保持锁勾与锁闭铁部位的润滑，防止卡组，影响解锁和锁闭。
9、要经常检查转辙机安装方正和尖轨爬行，预防外锁闭磨卡故障。
10、S700K转辙机与外锁闭装置的提速道岔所有螺栓紧固后都使用限位块或限位帽（即放松措施），日常维护中要保持其完整、齐全。
（二）、道岔调整1、调整道岔开程：a、首先通过调整安装装置、动作杆使两侧的开程相差不超过3mm，然后在检查开程是否符合标准。
如不符合，可以通过增减密贴调整片及尖轨连接铁与尖轨之间的调整垫来调整达标。
b、道岔开程不均，影响转辙机内锁舌和锁闭快的弹出，会切断道岔表示，这类间接的故障对于刚接触外锁闭道岔维修的人，容易忽视。
在维修中必须调整适当。
在实际维修中存在两种情况：①道岔密贴不良，开程不均：如果道岔开程偏大，应在道岔尖轨与外锁连接铁之间加垫片；当开程偏小时，应在道岔基本轨与外锁连接之间加垫片。
②道岔密贴良好，开程不均：如果道岔一侧开程偏大，一侧开程偏小，可调整外锁闭杆连接铁的长度，是两侧开程均匀。
如果道岔一侧开程偏大，一侧开程合适，要在尖轨连接铁与基本轨间用加、减垫片和在基本轨与外锁闭铁间用加、减垫片的组合方法来解决。
S700K分动外锁闭道岔转换设备第一章分动外锁闭道岔转换设备为了保证列车或列车在道岔上运行的安全，必须将道岔固定在某个特定的位置，未经操作人员发出命令，道岔不得随意改变位置。
第一节道岔的锁闭所谓道岔锁闭就是把可移动的部件（如尖轨或心轨）固定在某个开通位置，当列车通过时，不受外力而改变。
电动控制的道岔分为内锁闭道岔和外锁闭道岔。
外锁闭道岔又分连动道岔和分动道岔。
一、内锁闭道岔转换设备1、内锁闭的原理：由转辙机动作杆经外部杆件对道岔实现位置固定即內锁闭道岔。
实际上，内锁闭方式锁闭道岔是对道岔可动部分进行间接锁闭。
2、内锁闭的特点：⑴、结构简单，便于日常维修保养，且转换比较平稳，属定力锁闭。
⑵、道岔的二根尖轨由四根（50kg/M道岔为三根）连接杆组成框架结构，使尖轨部分整体钢性较高，而且框架式结构造成的反弹和抗劲较大。
⑶、受外力冲击时,如发生弯曲变形,会使工作尖轨与基本轨分离,严重威胁行车安全。
⑷、冲击力經过杆件将作用于转辙机的内部机件易于受损，挤切销折断，移位接触器跳开等。
⑸、由于框架结构的道岔的尖端杆、连接杆高于枕木，因为车辆的零部件松脱将尖端杆拉弯，道岔形成四开状态而造成列车颠覆事故由此可见内锁闭道岔已不能适应提速运行的需要。
二、分动外锁闭道岔转换设备1、分动外锁闭的原理：当道岔由转辙机带动至某个特定位置后，通过本身所依附的锁闭装置，直接把尖轨与基本轨（心轨与翼轨）密贴夹紧并固定，称为外锁闭。
由于提速道岔的外锁闭道岔尖轨的两根尖轨之间没有连接杆，在转换过程中，两根尖轨是分别动作的，称为分动外锁闭道岔。
2、分动外锁闭的特点：⑴、改变了传统的框架结构，使尖轨的整体刚性大幅度下降。
⑵、尖轨分动后，转换启动力小，而且一根尖轨的变形不影响另一根尖轨，由此造成的反弹、抗劲等阻力均减小很多。
⑶、两根分动尖轨在外锁闭装置作用下，无论是启动解锁，还是在密贴锁闭过程中，所需的转换力均较小，避开了两根尖轨最大反弹力的叠加时刻。
一、S700K型电动转辙机（一）整机1．转辙机的基本功能是什么？答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。
它的基本功能是：（1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁---转换---锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。
（2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。
（3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。
2．转辙机是怎样分类的？S700K型电动转辙机属于哪一类型的转辙机？答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。
旋转电动机型又分为机械传递型和液压传递型。
习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。
电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。
电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。
S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。
3．S700K型电动转辙机的产品代号含义是什么？答：S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”，其含义为：“西门子---具有6860N（700kgf）保持力---带有滚珠丝杠”的电动转辙机。
4．S700K型电动转辙机具有哪些功能？答：S700K型电动转辙机可以操纵各种型号和规格的道岔。
它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。
5．S700K型电动转辙机又什么特点？答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点：（1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。
S700K型转辙机及控制电路（动作杆与检测杆用连接板连接）
1.电源电压AC三相V 380；
2.额定转换力kN 6；
3.动作杆动程 mm 220；
4.检测动程 mm 160；
5.动作电流≈A 2；
6.动作时间≤s 6.6；
7.单线电阻≤Ω54；
8.挤脱力±2kN --；
9. 配套实训指导书；
一、S700K型转辙机
1、S700K型电动转辙机的特点:
1）、交流380V交流控制;
2）、摩擦联结器不需要调整;
3）、滚珠丝杠作为驱动传动装置延长其使用寿命。
2、S700K型电动转辙机的结构
(1)、外壳部分
外壳部分主要由铸铁底壳、动作杆套筒、导向套筒、导向法兰等四部分组成。
(2)、动力传动机构
动力传动机构主要由三相电机、摇把齿轮、摩擦连接器、滚珠丝杠、保持连接器、动作杆等六部分组成。
(3)、检测机构
检测机构主要由检测杆、叉型接头、速动开关组、锁闭块、锁舌、指示标等五部分组成。
(4)、安全装置
安全装置主要由开关锁、遮断开关、连杆、摇把孔挡板等四部分组成。
(5)、配线接口端
配线接口端主要由电缆密封装置、接插件插座两部分组成。
3、S700K型交流电动转辙机技术性能如下：
（1)电动机：采用三相交流380V电源；（设有专门的电源屏）
(2)转换力：6000牛顿；（当外阻力超过该转换力时电机就会出现空转现象，不能带动尖轨进行转换）
(3)保持力：90千牛顿；（即作用到转辙机内部的振动、车轮侧向冲击等外力不能超过此力）
(4)转辙机动程：150、220、240毫米三种；（依据其放置的地理位置不同，其转换的动程也不一样，如尖轨处与心轨处）
(5)动作时间：不大于7.2秒；（与以前ZD6型转辙机基本一致，是否插入转换的一个过程）
(6)动作电流：不大于2安；
(7)单线电阻：不大于54欧；
(8)检测杆行程69、76、87、98、110、117、160、180mm等多种。
（也就是尖轨与基本轨或心轨与翼轨之间的距离。
同样，由于安装位置的不同，其行程也会不同：在尖轨处：第一牵引点的开程为160mm 、第二牵引点为76mm，在心轨处第一动为117mm。
4、S700K型电动转辙机的动作原理
传动过程：电动机将动力通过减速齿轮组，传递给摩擦联结器，摩擦联结器带动滚珠丝杠转动，滚珠丝杠的转动带动丝杠上的螺母水平移动，螺母通过保持联结器经动作杆、锁闭杆带动道岔转换，道岔的尖轨或可动心轨经外表示杆带动检测杆移动
动作过程：（1）解锁过程及断开表示接点过程；（2）转换过程；（3）锁闭及接通新表示接点过程
5、S700K电动转辙机左装与右装的判别：
二、S700K型转辙机控制电路原理

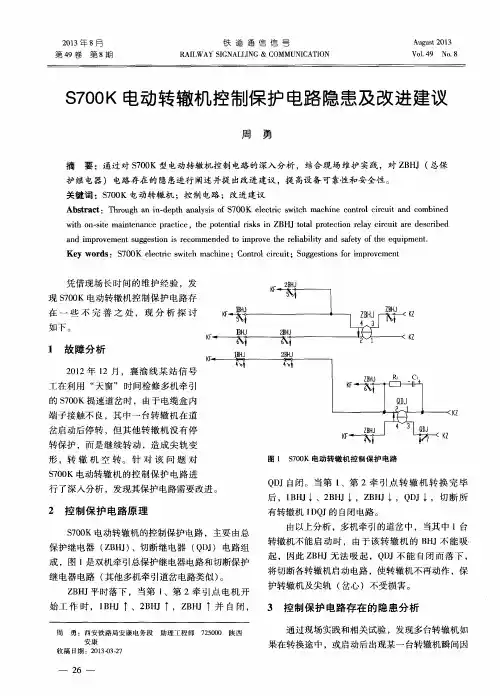

交流转辙机采用三相交流电源，供电电压为380V。
为防止在三相交流电源断相情况下烧坏电动机，在交流转辙机控制电路中设有DBQ。
DBQ由三个电流互感器，桥式整流器和保护继电器BHJ三部分组成。
三个电流互感器的一次侧线圈分别串联在交流电路中，二次侧线圈头尾相连，经二极管桥式整流后，输出端接BHJ。
1．进路式操纵，道岔由定位向反位转换：
⑴. 1DQJ励磁电路：KZ→CA61-63→SJ81-82→1DQJ3-4线圈→2DQJ141-142→AJ11-13→FCJ61-62→KF。
1DQJ吸起后，1DQJF随之吸起。
⑵. 1DQJF励磁电路：KZ→1DQJF1-4线圈→TJ33-31→1DQJ32-31→KF。
1DQJ励磁吸起，经SJ检查区段空闲、进路在解锁状态后,由1DQJF接通2DQJ转换电路。
⑶. 2DQJ转极电路：KZ→1DQJF31-32→2DQJ2－1线圈→AJ11-13→FCJ61-62→KF。
三相交流电动机电路：
1DQJ、1DQJF励磁吸起，2DQJ转极后构成三相交流电动机电路，A、B、C三相交流电源经RD1～RD3进入保护器DBQ，接通电动机定子线圈，电路分别是：
①.A相→RD1→DBQ11-21→1DQJ12-11→X1→电动机A线圈；
②.B相→RD2→DBQ31-41→1DQJF12-11→2DQJ111-113→X4→转辙机接点11-12→电动机C线圈；
③.C相→RD3→DBQ51-61→1DQJF22-21→2DQJ121-123→X3→转辙机接点13-14→遮断开关K→电动机B线圈。
三相交流电动机相序为A、C、B，电动机反转。
电动机转动时三相电流经DBQ，使BHJ吸起，接通1DQJ自闭电路。
