一、S700K型电动转辙机（一）整机1．转辙机的基本功能是什么？答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。
它的基本功能是：（1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁---转换---锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。
（2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。
（3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。
2．转辙机是怎样分类的？S700K型电动转辙机属于哪一类型的转辙机？答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。
旋转电动机型又分为机械传递型和液压传递型。
习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。
电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。
电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。
S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。
3．S700K型电动转辙机的产品代号含义是什么？答：S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”，其含义为：“西门子---具有6860N（700kgf）保持力---带有滚珠丝杠”的电动转辙机。
4．S700K型电动转辙机具有哪些功能？答：S700K型电动转辙机可以操纵各种型号和规格的道岔。
它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。
5．S700K型电动转辙机又什么特点？答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点：（1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。

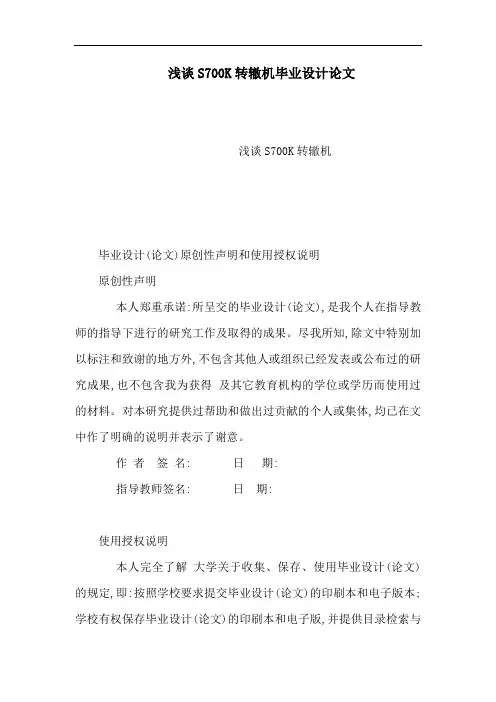

浅谈S700K转辙机毕业设计论文浅谈S700K转辙机毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名: 日期:指导教师签名: 日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名: 日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名: 日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名: 日期:年月日导师签名:日期:年月日摘要S700K电动转辙机结构先进,工艺精良,采用道岔机械锁闭装置,道岔两根尖轨和可动心轨采用多点牵引,以三相交流电动机作为动力,没有直流电动机的整流子,不但解决了长期困扰信号维修人员的电机断线、故障电流变化、接点接触不良、移位接触器跳起和挤切销折断等惯性故障,易于集中操作,实现自动化,而且可以做到“少维护、无维修”从而既提高了设备的可靠性和使用寿命,又符合中国铁路运营的特点和发展方向。
浅谈S700K-C型电动转辙机发布时间：2023-02-15T09:20:40.168Z 来源：《工程建设标准化》2022年19期作者：秦孟鑫[导读] S700K-C型电动转辙机采用滚珠丝杠为传动装置，由三相交流电动机进行电力驱动秦孟鑫武汉地铁运营有限公司湖北省武汉市 430000摘要：S700K-C型电动转辙机采用滚珠丝杠为传动装置，由三相交流电动机进行电力驱动，其性能稳定，结构先进，解决了电机断线、故障电流变化、移位接触器和挤切削折断等惯性故障，可以做到少维护，免维修。
另外，S700K-C型电动转辙机的工艺精良，应用广泛，多用于转换各种型式和规格的外锁闭道岔。
关键词：S700K-C型电动转辙机滚珠丝杠三相交流电动机引言S700K-C型电动转辙机是吸收德国西门子公司的S700K转辙机技术进行研发和改造，能够满足中国干线铁路提速的需求，它不仅可用于转换各种外锁闭道岔，还能操纵脱轨器、吊桥、旋桥以及闸门等栓锁装置。
在日常道岔设备的使用中，S700K-C型电动转辙机利用电气检测尖轨和可动心轨辙叉的终端位置来给出相应的表示。
在操纵道岔过程中，S700K-C型电动转辙机提供尖轨及可动心轨辙叉在终端位置的保持力，能够使道岔设备处于稳定的状态，提高行车安全的可靠度。
另外，S700K-C型电动转辙机采用道岔机械锁闭装置，可以提供锁闭装置的机械保持力。
在S700K-C型电动转辙机的日常保养维修中，它的轴承能够长时间内不需加油而保持工作状态正常，且机盖可以耐油、耐脂，减少了维护次数，从而提高了设备的可靠性和使用寿命。
但是在S700K-C型电动转辙机的使用过程中，也可能会出现电气和机械故障，这必须要求我们在日常的维护过程中，要严格落实精检细修的标准，掌握S700K-C型电动转辙机的维护技巧，确保道岔处于良好的工作状态。
1.S700K-C型电动转辙机的结构与特点1.1S700K-C型电动转辙机的结构S700K-C型电动转辙机的结构由外壳保护模块、动力传动模块、检测和锁闭模块、安全保障模块、配线接口模块组成，如图1所示。
我国高铁用的道岔转辙机
我国高铁（客运专线）道岔控制使用 S700K型电动转辙机和 ZYJ7型电动液压转辙机。
S700K型用于正线道岔，ZYJ7型用于站线道岔。
一、S700K型电动转辙机
概说 S700K型电动转辙机是我国铁路提速需要，从德国西门子公司引进设备和技术，经消化、吸收和改进，迅速在全国铁路干线运用的道岔转辙设备。
该型电动转辙机，结构先进，工艺精良，且少维修或无维修。
该机以交流三相电动机为动力，单芯电缆控制距离可达2.5Km。
（一）、主要结构
1、动力传动机构：三相电机、齿轮组、摩擦连接器、滚珠丝杠、保持联结器、动作杆等组成。
2、检测和锁闭机构：检测杆、叉形接头、速动开关组、锁闭块、锁舌、指示标和接点系统等组成。
3、安全装置：开关锁、遮断开关、连杆、摇把孔等组成。
4、配线接口：电缆密封装置、接插件、插座等。
（二）、动作原理按动作顺序来说
1、三相电机动作，
2、减速齿轮组动作，
3、经摩擦连接器、滚珠丝杠转动，丝杠上的螺母移动，
4、操纵板移动并将锁闭块顶进，表示接点断开，同时带动锁舌完全缩进，转辙机解锁，
5、保持连接器及动作杆移动，
6、锁闭杆移动，锁钩落下，外锁闭解锁，
7、道岔转换，由尖轨或心轨带动长短表示杆移动，
8、斥离轨及密贴轨到位，上下检测杆大小缺口对准锁闭块，锁舌弹出，
9、表示接点接通，给出表示。
二、ZYJ7型电液转辙机。

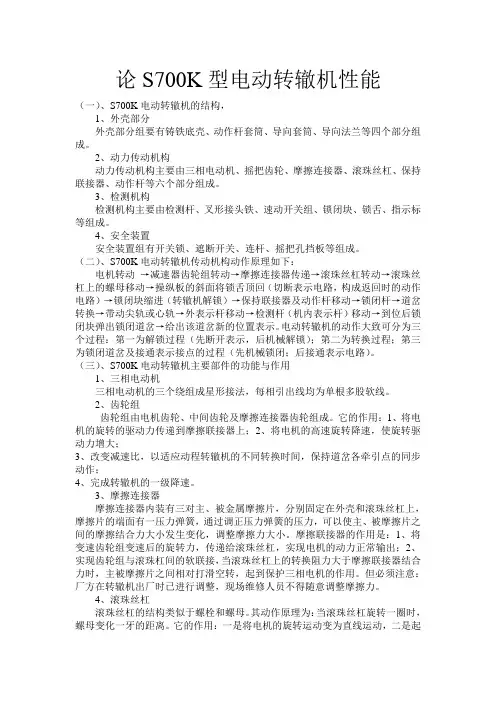

论S700K型电动转辙机性能（一）、S700K电动转辙机的结构，1、外壳部分外壳部分组要有铸铁底壳、动作杆套筒、导向套筒、导向法兰等四个部分组成。
2、动力传动机构动力传动机构主要由三相电动机、摇把齿轮、摩擦连接器、滚珠丝杠、保持联接器、动作杆等六个部分组成。
3、检测机构检测机构主要由检测杆、叉形接头铁、速动开关组、锁闭块、锁舌、指示标等组成。
4、安全装置安全装置组有开关锁、遮断开关、连杆、摇把孔挡板等组成。
（二）、S700K电动转辙机传动机构动作原理如下：电机转动→减速器齿轮组转动→摩擦连接器传递→滚珠丝杠转动→滚珠丝杠上的螺母移动→操纵板的斜面将锁舌顶回（切断表示电路，构成返回时的动作电路）→锁闭块缩进（转辙机解锁）→保持联接器及动作杆移动→锁闭杆→道岔转换→带动尖轨或心轨→外表示杆移动→检测杆（机内表示杆）移动→到位后锁闭块弹出锁闭道岔→给出该道岔新的位置表示。
电动转辙机的动作大致可分为三个过程：第一为解锁过程（先断开表示，后机械解锁）；第二为转换过程；第三为锁闭道岔及接通表示接点的过程（先机械锁闭；后接通表示电路）。
（三）、S700K电动转辙机主要部件的功能与作用1、三相电动机三相电动机的三个绕组成星形接法，每相引出线均为单根多股软线。
2、齿轮组齿轮组由电机齿轮、中间齿轮及摩擦连接器齿轮组成。
它的作用：1、将电机的旋转的驱动力传递到摩擦联接器上；2、将电机的高速旋转降速，使旋转驱动力增大；3、改变减速比，以适应动程转辙机的不同转换时间，保持道岔各牵引点的同步动作；4、完成转辙机的一级降速。
3、摩擦连接器摩擦连接器内装有三对主、被金属摩擦片，分别固定在外壳和滚珠丝杠上，摩擦片的端面有一压力弹簧，通过调正压力弹簧的压力，可以使主、被摩擦片之间的摩擦结合力大小发生变化，调整摩擦力大小。
摩擦联接器的作用是：1、将变速齿轮组变速后的旋转力，传递给滚珠丝杠，实现电机的动力正常输出；2、实现齿轮组与滚珠杠间的软联接，当滚珠丝杠上的转换阻力大于摩擦联接器结合力时，主被摩擦片之间相对打滑空转，起到保护三相电机的作用。
S700K型电动转辙机的特点：1.采用交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减少了控制导线截面，延长了控制距离，单芯电缆控制距离达2.5KM2.采用直径32MM的滚珠丝杠作为驱动装置，延长了转辙机的使用寿命。
3.采用具有簧式挤脱装置的保持连接器，并选用不可挤型零件，从根本上解决了由挤切销劳损造成的惯性故障。
4.采用多篇干式可调摩擦连接器，经工厂调整加封，使用中无需调整。
S700K电动转辙机主要部件极其作用1.三相交流电动机为转辙机提供动力2.齿轮组：摇把齿轮与电机齿轮是一个传递系统，使得摇把对转辙机进行人工操纵。
电机齿轮，中间齿轮，摩擦连接器齿轮是一个传递系统，将电机的旋转力传递到摩擦连接器上，并将电动机的高速转速降速，以增大旋转驱动力，适应道岔转换的需要，这是转辙机的第一级降速。
3.摩擦联结器：实现了电动机和转动机构的软连接。
4.滚珠丝杠：一方面将电动机的旋转运动变成丝杠的直线运行，另一方面起到减速作用，减速比取决于丝杠的螺距。
5.保持连接器：是转辙机的挤脱装置。
6.检测杆：检测杆随尖轨或心轨转换而移动，用来监督道岔在终端位置的状态。
7.锁闭块和锁舌:锁闭块的正常弹出使速动开关的有关启动接点闭合及表示接点断开。
锁舌的正常弹出用于阻挡转辙机的保持连接器的移动，实现转辙机的内部锁闭。
S700K电动转辙机的动作过程第一为解锁过程，也是断开表示接点的过程；第二为转换过程；第三为锁闭过程，也是接通表示接点的过程。
分动外锁闭道岔调整的基本顺序：先调整第一牵引点，再调整第二牵引点；先调密贴，再调锁闭量，最后调表示缺口。
S700K转辙机培训小结
今天我来到小行基地，参加s700k转辙机的培训。
S700k转辙机是南京地铁所用转辙机的一个种类，在道岔转换方面有着非常重要的作用，在戴工的指导下，我们详细学习了转辙机的结构，动作原理，以及日常维护方面需要注意的事项。
S700K电动转辙机的特点：
采用簧式挤脱装置的保持联接器
采用干式摩擦联接器
采用速动开关组
可靠在远距离控制
S700K转辙机分类
按安装方式分：左装和右装
左装：型号用字母A+奇数表示
右装：型号用字母A+偶数表示
使用位置：尖轨和可动心轨
使用在不同在位置选择不同的型号
不同型号（种类）的转辙机不能通用
S700K转辙机动作原理
动作过程分三步：解锁、转换、锁闭
S700K转辙机动作原理：
转辙机的传动过程
电动机旋转运动
中间齿轮
摩擦联接器
带动滚珠丝杠转动
滚珠丝杠螺母
变旋转运动为直线运动
推动操纵板移动
将锁闭块顶入（切断原表示电路
锁舌缩入（解锁）
操纵板与保持器连动( 转换）
带动动作杆移动到另一终端位置
另一锁闭块伸出
接通新的表示电路
相应的锁舌伸出（锁闭）
短短的一天培训虽然学到了很多，但是纸上谈兵终觉浅，觉知此事要躬行。
所以，在以后的工作中，特别是故障处理的时候以及夜班维护的时候一定要跟着师傅虚心学习，增强自己实际动手能力，不能眼高手低，尽快提高自己的专业知识。
大行宫工班
吴铭昆。
s700k提速道岔一、S700K提速道岔的特点1、S700K电动转辙机采用了交流三相电动机，从根本上解决了原直流电动机因碳刷故障而引起故障率高的特点；2、采用了保持连接器，并选用不可挤型的零件，从根本上解决了由于挤切销不良而造成的道岔故障；3、采用滚珠丝杠作为驱动装置，延长了转辙机的使用寿命；4、采用多片干式可调摩擦连接器，经工厂调整加封后现场无须调整；5、去掉了两尖轨间的连接杆，使两尖轨分动减少了道岔的转换阻力。
6、S700K提速道岔既能实行内锁闭又能实现外锁闭。
二、S700K提速道岔设备的组成1、电动转辙机组成：主要由交流三相电动机、减速器、滚珠丝杠、保持连接器、上下检测杆、接点组、锁块及锁舌、转辙机机体、法兰、动作杆以及外表示连接杆等部件组成。
2、外锁闭装置组成：锁闭杆组件、锁钩、锁轴、锁闭铁、密贴调整片、锁闭框、尖轨连接铁、动作连接杆、长短表示杆以及尖轨铁（L 铁）等组成。
三、S700K转辙机的动作原理电动机上电转动后带动传动齿轮，传动齿轮带动减速器转动，减速器转动后致使滚珠丝杆转动。
由于滚珠丝杆的曲线运动使得保持连接器和动作杆作直线运动，从而带动尖轨运动。
四、沾昆线S700K的型号及相关技术标准（依据《维规》）1、五机牵引型号及开程：定反位偏差不大于2mm。
J1：(A13、A14) 开程160 ±5mm，两基本轨的距离1440mm;J2：(A19、A20) 开程114±5mm, 两基本轨的距离1475mm;J3：(A35、A36) 开程71±5mm, 两基本轨的距离1522mm;X1：(A21、A22) 开程101±3mm, 两基本轨的距离134mm;X2：(A35、A36) 开程58±0mm, 两基本轨的距离492mm;2、两机牵引的型号及开程：（仅金马村站使用）J1：(A13、A14)开程160±5mmJ2：(A15、A16)开程75±5mm3、安装标准a、尖轨部分两枕木中心距离650mm，锁闭框两安装螺孔中心距前方第一根枕木为350mm,距后方枕木中心为300mm，要求两枕木平行且垂直基本轨。
S700K型转辙机及控制电路（动作杆与检测杆用连接板连接）1.电源电压AC三相V 380；2.额定转换力kN 6；3.动作杆动程 mm 220；4.检测动程 mm 160；5.动作电流≈A 2；6.动作时间≤s 6.6；7.单线电阻≤Ω54；8.挤脱力±2kN --；9. 配套实训指导书；一、S700K型转辙机1、S700K型电动转辙机的特点:1）、交流380V交流控制;2）、摩擦联结器不需要调整;3）、滚珠丝杠作为驱动传动装置延长其使用寿命。
2、S700K型电动转辙机的结构(1)、外壳部分外壳部分主要由铸铁底壳、动作杆套筒、导向套筒、导向法兰等四部分组成。
(2)、动力传动机构动力传动机构主要由三相电机、摇把齿轮、摩擦连接器、滚珠丝杠、保持连接器、动作杆等六部分组成。
(3)、检测机构检测机构主要由检测杆、叉型接头、速动开关组、锁闭块、锁舌、指示标等五部分组成。
(4)、安全装置安全装置主要由开关锁、遮断开关、连杆、摇把孔挡板等四部分组成。
(5)、配线接口端配线接口端主要由电缆密封装置、接插件插座两部分组成。
3、S700K型交流电动转辙机技术性能如下：（1)电动机：采用三相交流380V电源；（设有专门的电源屏）(2)转换力：6000牛顿；（当外阻力超过该转换力时电机就会出现空转现象，不能带动尖轨进行转换）(3)保持力：90千牛顿；（即作用到转辙机内部的振动、车轮侧向冲击等外力不能超过此力）(4)转辙机动程：150、220、240毫米三种；（依据其放置的地理位置不同，其转换的动程也不一样，如尖轨处与心轨处）(5)动作时间：不大于7.2秒；（与以前ZD6型转辙机基本一致，是否插入转换的一个过程）(6)动作电流：不大于2安；(7)单线电阻：不大于54欧；(8)检测杆行程69、76、87、98、110、117、160、180mm等多种。
（也就是尖轨与基本轨或心轨与翼轨之间的距离。
同样，由于安装位置的不同，其行程也会不同：在尖轨处：第一牵引点的开程为160mm 、第二牵引点为76mm，在心轨处第一动为117mm。
三相交流电动转辙机S700K系列解读改建铁路襄渝线胡家营至安康段增建第二线物资采购招标设备名称: 三相交流电动转辙机（S700K）包件号：技术规格书铁道第一勘察设计院二0 0七年六月西安目录 1. 概述1.1 适用范围1.2 招标范围2．总则3. 技术规格3. 1 转辙机通用技术条件3．2 直流电动转辙机技术特性3.2.1 工作原理3.2.2 技术性能3.2.3 安装及调试4. 测试、验收及交货时间、地点 4.1 测试4.2 验收4.3 交货时间、地点5. 技术资料5.1 图纸5.2 说明书5.3 测试资料6. 技术培训6.1 培训对象6.2 培训内容6.3 培训教师、教材及器材7. 技术指导及技术支援7.1 卖方应说明的问题7.2 工程技术支援7.3 安装技术指导7.4 维护技术支援8. 备品、备件9. 标志、包装、运输、储存10. 附则附件1：技术建议书应包含的内容附件2：报价书应包括的内容附件3：物资采购清单1．概述1．1 适用范围本规格书适用于襄渝线胡家营（不含）至安康东段范围内及西康线旬阳北站三相交流电动转辙设备的制造、试验、开通、验收的有关规定，同时作为卖方编制技术建议书的依据。
1．2 招标范围招标范围为胡家营（不含）至安康东段范围内的下白河、下冷水、下棕溪、旬阳共计4个站的三相交流电动转辙机设备。
2．总则2．1道岔转辙设备是道岔控制的重要设备，它必须具有长寿命、高安全性、高可靠性。
★2．2道岔转辙设备原则上应满足国家标准和铁道部有关的行业标准及技术条件。
TB /T 2614-1994《转辙机通用技术条件》TB /T 2613-1994《转辙机试验方法》TB /T1433 《铁路信号产品正常环境工作条件》TB /T2846-1997《铁路地面信号产品振动试验方法》GB 5171-1991 《小功率电动机通用技术条件》★2．3 道岔转辙设备必须通过所在国有关权威机构的认证和质量检测。
★2．4 道岔转辙设备应采用先进技术和成熟经验，并在一定时期内保持技术的先进性。

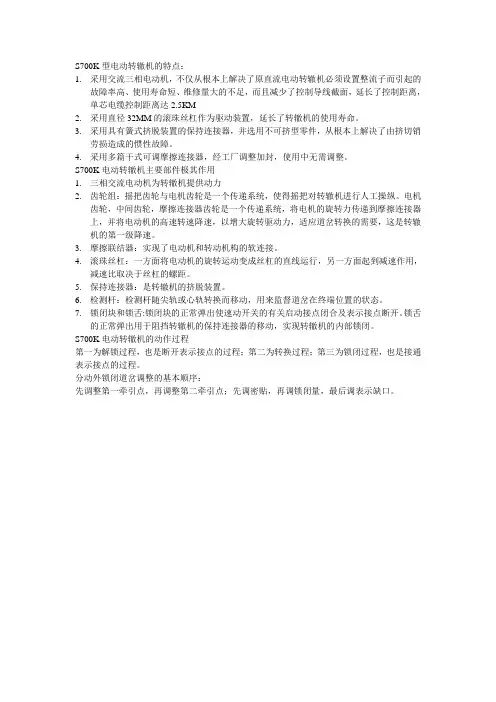

S700K型电动转辙机的特点：
1.采用交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的
故障率高、使用寿命短、维修量大的不足，而且减少了控制导线截面，延长了控制距离，单芯电缆控制距离达2.5KM
2.采用直径32MM的滚珠丝杠作为驱动装置，延长了转辙机的使用寿命。
3.采用具有簧式挤脱装置的保持连接器，并选用不可挤型零件，从根本上解决了由挤切销
劳损造成的惯性故障。
4.采用多篇干式可调摩擦连接器，经工厂调整加封，使用中无需调整。
S700K电动转辙机主要部件极其作用
1.三相交流电动机为转辙机提供动力
2.齿轮组：摇把齿轮与电机齿轮是一个传递系统，使得摇把对转辙机进行人工操纵。
电机
齿轮，中间齿轮，摩擦连接器齿轮是一个传递系统，将电机的旋转力传递到摩擦连接器上，并将电动机的高速转速降速，以增大旋转驱动力，适应道岔转换的需要，这是转辙机的第一级降速。
3.摩擦联结器：实现了电动机和转动机构的软连接。
4.滚珠丝杠：一方面将电动机的旋转运动变成丝杠的直线运行，另一方面起到减速作用，
减速比取决于丝杠的螺距。
5.保持连接器：是转辙机的挤脱装置。
6.检测杆：检测杆随尖轨或心轨转换而移动，用来监督道岔在终端位置的状态。
7.锁闭块和锁舌:锁闭块的正常弹出使速动开关的有关启动接点闭合及表示接点断开。
锁舌
的正常弹出用于阻挡转辙机的保持连接器的移动，实现转辙机的内部锁闭。
S700K电动转辙机的动作过程
第一为解锁过程，也是断开表示接点的过程；第二为转换过程；第三为锁闭过程，也是接通表示接点的过程。
分动外锁闭道岔调整的基本顺序：
先调整第一牵引点，再调整第二牵引点；先调密贴，再调锁闭量，最后调表示缺口。
