IVI引擎技术——仪器仿真
仿真功能实现脱离硬件设备的开发和调试手段。 IVI仿真是通过范围检查机制或范围表机制为用户产生 必需的测试数据，实现脱离硬件的开发和调试。
IVI Driver SetAttr (AMP, 5.0)
14
IVI技术——回调函数
IVI Driver
SetAttr (AMP, 5.0)
RangeTables AmpWriteCallback
Sends cmd to set AMP to 5.0
IVI Engine Range-Check
On/Off
Cache
On/Off
16.08.2020
5
基于IVI驱动器的测试程序结构
测试程序 IVI类驱动器 IVI特定仪器驱动器
16.08.2020
6
IVI-C仪器驱动模型
应用程序
交互开发接口
编程开发接口
16.08.2020
初 始
函数体
应用函数
关
化
闭
函 数
阻态 函数
动 态函作 函数状 数体
数据 函数
属性 函 函数 数
回调函数
16.08.2020
3
IVI技术概述
• IVI（Interchangeable Virtual Instruments— —可互换式虚拟仪器）于1998年由IVI基金会推 出的新一代仪器驱动技术规范。IVI致力于实现 仪器驱动器的可互换性、开发灵活性、测试高效 性以及保证测试品质。 IVI与已有的仪器驱动技 术相比主要优势体现在：
LabWindows_CVI仪器驱动程序与IVI体系结构

LabWindows_CVI仪器驱动程序与IVI体系结构


仪器驱动程序 ’ 函数体 ( 内部子例程接口 图# &%+) % , - 接口
仪器驱动程序外部接口模型图
图中各部分的说明： ’ # ( 应用程序 用户开发的用于自动测试的应用程序。 ’ ! ( 交互式开发界面 对于 /012345678 , 9&% 来讲， 交互式开发界 面就是图形化的 /012345678 , 9&% 函数面板。 /012345678 , 9&% 函数面板允许用户通过 /01: 2345678 , 9&% 函数面板交互式的操作特定的仪 器或向应用程序的代码中自动添加仪器驱动函 数的调用。 在 /012345678 , 9&% 函数面板还提供 了对函数的接口的详细说明，帮助程序员理解 每一个函数的作用与使用方法。 ’ $ ( 程序开发接口 程序开发接口是指在高层的应用程序中调 用仪器驱动程序的方法。 在 /012345678 , 9&% 仪 器驱动程序中，仪器驱动程序的软件接口是用 标准的函数调用实现的，与标准的库函数调用 没有什么不同。 ’ . ( 仪器驱动程序 ’ 函数体 ( /012345678 , 9&% 仪器驱动程序是用来控
收稿日期 N #""" O "& O #(
1 > E 协议就可以容易的控制仪器，包括 FG1B、 串行设备或者其它设备。早期的仪器驱动 *71、 程序有很多局限性，用户希望仪器驱动程序是 开放的和可修改的，并且最好是围绕一种标准 来构造驱动程序。 *71 H0.@IH0/J 系统联盟自建立以来一直从 事解决系统级的软件问题，并且为发展已存在 的 仪 器 驱 动 程 序 标 准 做 了 有 效 的 工 作 。 *71 H0.@IH0/J 仪器驱动程序体系结构，综合了已有 的流行的技术， 构造了成功的 8/9:+2;<=3 > ?*1 仪器驱动程序标准。 这些标准使用 *1DC % *+,-./0 123-,.452-/-+<2 D<K-=/,5 C,LM+-5L-.,5 ) 定义的数 据类型来定义所有仪器驱动程序函数的接口。 这些数据类型提高了仪器驱动程序在不同操作 系统和编程语言之间的可移植性。 1*1（ 12-500+@52*+,-./0 123-,.452-3）模型将 *71 H0.@IH0/J 模型 向前推进了一步，而且并未导致复杂性的增加 和性能的降低。 1*1 给仪器驱动程序增加了许多 新的重要的特性， 比较重要的有以下几个： % $ ) 状态缓存 只有当 1*1 驱动程序自动缓存仪器的状态， 仪器的状态设置与驱动程序所需要的不同时才 执行仪器 1 > E。这样就消除了许多冗余的命令， 加快了测试的速度。 % # ) 可配置的范围检查 1*1 驱动程序自动范围检查功能检验程序 员给仪器的属性所设置的值是否在有效范围之 内， 为了加快执行速度也可以取消这个功能。 % ! ) 可配置的状态查询 1*1 驱动程序自动状态查询特性在对仪器

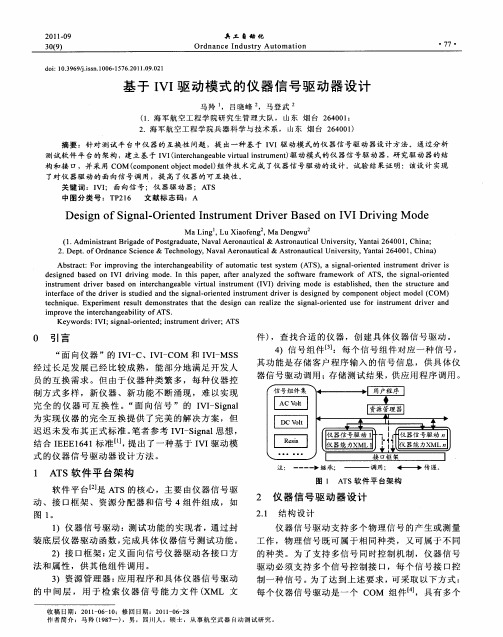

基于IVI驱动模式的仪器信号驱动器设计

基于IVI驱动模式的仪器信号驱动器设计


ｉｓｒ ｍｅ ｔｄ ｉｅ ａ ｅ ｎ ｉｔｒ ｈ ｎ ｅ ｂ ｅ ｖ ｒｕ ｌｉ ｓｒ ｍ ｅ ｔ（ＶＩ ｄ ｉｉ ｇ ｍｏ ｅ ｉ ｓａ ｌ ｈ ｄ ｈ ｎ ｔ ｅ ｓｒ ｃｕ ｅ ａ ｄ ｎ ｔｕ ｎ ｒｖ ｒ ｂ ｓ ｄ ｏ ｎ ｅ ｃ ａ ｇ ａ ｌ ｉｔ ａ ｎ ｔｕ ｎ Ｉ ） ｒｖ ｎ ｄ Ｓ ｅｔ ｂ ｉ ｅ ，ｔ ｅ ｈ ｔｕ ｔ ｒ ｎ ｓ
Ｍ ａ Ｌｉ ｇ 。 ａ ｆ ｎ Ｍ ａ Ｄｅ ｇ ｎ ＬＵ Ｘｉ ｏ ｅ ｇ ． ｎ ｗｕ
（ ． ｍ ｉ ｓｒｎ ｉａ ｅｏ ｏ ｔｒ ｄ ａｅ Ｎａ ａ ｒ ｎ ｕ ｉａ ＆ Ａｓｒ ｎ ｕ ｉａ ｉｅ ｓｔ ， ｎａ ６ ０ ， ｉ ａ １ Ａｄ ｎｉｔａ ｔＢｒｇ ｄ ｆＰ ｓｇ ａ ｕ ｔ， ｖ ｌ Ａｅ ｏ ａ ｔ ｌ ｃ ｔｏ ａ ｔｃ ｌ Ｕｎ ｖ ｒｉ Ｙａ ｔ ｉ ４ ０１ Ｃｈ ｎ ； ｙ ２
ｉｔｒａ ｅｏ ｅｄ ｉｅ ｔｄｅ ｎ ｈ ｉｎ １ ｒ ｎｅ ｎｔ ｍｅ ｔ ｒ ｅ ｅｉｎ ｄｂ ｏ ｏ ｅ ｔ ｂｅ ｔ ｄ ｌ Ｃ ｎｅｆｃ ｆ ｈ ｒ ｒｉ ｓ ｉｄａ ｄｔｅｓｇ ａ． ｉ ｔｄｉｓ ｕ ｎ ｉ ｒ Ｓｄ ｓｇ ｅ ｙｃ ｍｐ ｎ ｎ ｊｃ ｍｏ ｅ （ ＯＭ） ｔ ｖ Ｓ ｕ ｏｅ ｒ ｄｖ ｉ Ｏ
０ 引 言
“ 向仪 器 ”的 Ｉ — 面 ＶＩＣ、Ｉ — ＯＭ 和 Ｉ — Ｓ ＶＩ Ｃ ＶＩＭ Ｓ
件） ，查 找合 适 的 仪 器 ，创 建 具 体 仪 器 信 号驱 动 。
冒～
４ ）信号组件 【．每个信号组件对 应一种信 号， ３ 】
其 功 能 是 存 储 客 户 程 序 输 入 的信 号信 息 ，供 具 体 仪 器 信 号 驱 动 调 用 ；存 储 测 试 结 果 ，供 应 用 程 序 调 用 。
自动测试系统软件篇PPT-IVI

自动测试系统软件篇PPT-IVI


▪
void *callbackData, int eventData1, int eventData2)
▪ { switch (event)
▪
{
▪
case EVENT_COMMIT:
▪
▪
/* Initialize Instrument -- optionally calling ID
Query and/or Reset */
ATS
IVI驱动器的使用ivi类驱动
▪ int main (int argc, char *argv[])
▪ { ……
▪ checkErr(initHandle = LoadPanel (0, "iviScopu.uir", INIT));
▪ checkErr(configHandle = LoadPanel (0, "iviScopu.uir", CONFIG));
▪ DisplayPanel (initHandle);
▪ InitHelp ();
▪
RunUserInterface ();
▪ Error:
▪
return error;
▪}
Page 13
UESTC ----ATS
ATS
IVI驱动器的使用ivi类驱动
▪ int CVICALLBACK initIVIScope (int panel, int control, int event,
▪
&tktds1k2k));
▪
▪ checkErr( tktds1k2k_ConfigureAcquisitionType (tktds1k2k, TKTDS1K2K_VAL_NORMAL));
LLV教学版

LLV教学版

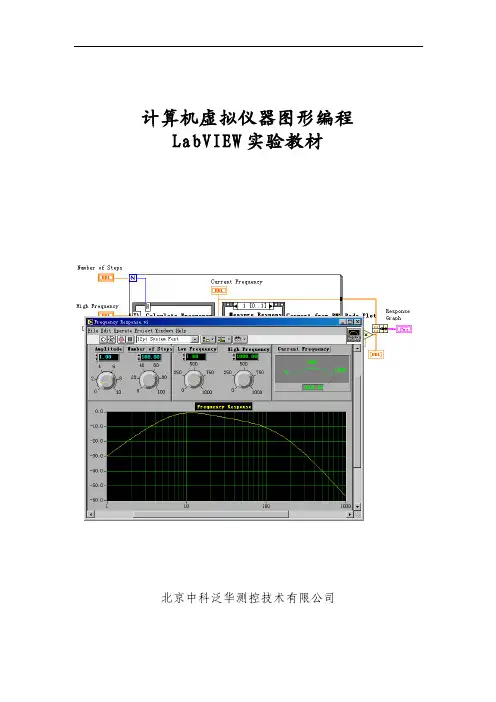

计算机虚拟仪器图形编程LabVIEW实验教材北京中科泛华测控技术有限公司目录第一课LABVIE W概述 (4)第一节虚拟仪器（VI）的概念 (4)第二节L AB VIEW的操作模板 (6)工具模板（Tools Palette） (6)控制模板(Controls Palette) (7)功能模板(Functions Palette) (8)第三节创建一个VI程序 (10)1. 前面板 (10)框图程序 (11)从框图程序窗口创建前面板对象 (12)4. 数据流编程 (12)第四节程序调试技术 (13)1. 找出语法错误 (13)2. 设置执行程序高亮 (13)3. 断点与单步执行 (13)4. 探针 (14)第五节练习1-1 (14)第六节把一个VI程序作为子VI程序调用 (17)第七节练习1-2 (18)第八节练习1-3 (20)第九节练习1-4 (22)第十节练习1-5 (24)第二课数据采集 (27)第一节概述 (27)第二节数据采集VI程序的调用方法 (29)第三节模拟输入与输出 (30)练习2-1 (31)第四节波形的采集与产生 (34)练习2-2 (35)第五节扫描多个模拟输入通道 (36)练习2-3 (36)第六节连续数据采集 (37)练习2-4 (38)第三课仪器控制 (40)第一节概述 (40)第二节串行通讯 (40)第三节IEEE488（GPIB）概述 (41)练习3-1 (43)第四节VISA编程 (44)练习3-2 (46)第五节用L AB VIEW编写仪器驱动程序 (47)第六节验证仪器驱动软件 (48)练习3-3 (49)第四课分析软件 (52)第一节概述 (52)第二节、高级分析功能程序 (52)第三节信号产生 (53)练习4-1 (53)第四节信号处理 (55)练习4-2 (55)第五节数字滤波器 (56)练习4-3 (57)第六节曲线拟合 (58)练习4-4 (59)练习4-5 (60)第五课实用工具软件包 (63)第一节概述 (63)第二节常用软件工具箱 (63)第三节分析工具软件 (65)第一课LabVIEW概述第一节虚拟仪器（VI）的概念使用LabVIEW开发平台编制的程序称为虚拟仪器程序，简称为VI。

仪器教学课件ppt

仪器教学课件ppt


02
仪器教学的理论知识
仪器教学的基本原理
仪器教学的基本原理是利用各种教学仪器和设备，通过直观 、形象、生动的方式，帮助学生理解和掌握知识，提高学生 的实践能力和综合素质。
教学仪器可以提供生动、逼真的学习情境，帮助学生更好地 理解和记忆知识，同时还可以引导学生主动探究和思考，培 养其观察、分析、解决问题的能力。
大数据和人工智能技术的进一步应用，将使仪器教学更加精准、智能和高效。通过对学习 数据的分析和挖掘，为每个学生提供个性化的教学方案和反馈，同时能够自动优化教学策 略和资源分配。
5G与物联网技术
随着5G和物联网技术的不断发展和应用，仪器教学将能够更好地实现远程操作和实时互 动，提高教学效果和学习体验。例如，通过5G网络进行远程实验操作、实时监测实验数 据等。
实验教学计划制定
根据教学目标和学生实际情况，制定详细的实验教学计划，包括实验目的、实验步正错误操作，确保实验安全顺利进行；同时记录学生实验过程 和实验结果，为后续教学提供参考依据。
04
仪器教学的技术发展
仪器教学技术的发展历程
01
起步阶段
仪器教学的雏形最早出现在20世纪初，主要是使用幻灯片和投影仪等
虚拟实验教学的研究
深入研究虚拟实验教学的理论和技 术，提高实验教学的真实感和沉浸 感，增强实验教学效果。
远程教育的研究
研究如何利用仪器教学技术提高远 程教育的质量和效果，让更多的学 生受益于此。
个性化学习方案的研究
研究如何根据学生的个性差异，制 定更加科学、个性化的学习方案， 提高学生的学习效果和学习体验。
仪器教学的应用范围
仪器教学在各个学科 领域都有广泛的应用 ，如物理、化学、生 物、地理等学科。
在物理学科中，可以 使用实验仪器和设备 ，通过实验操作和数 据分析，帮助学生理 解和掌握物理规律和 概念。
实用仪器分析第四版课程设计

实用仪器分析第四版课程设计

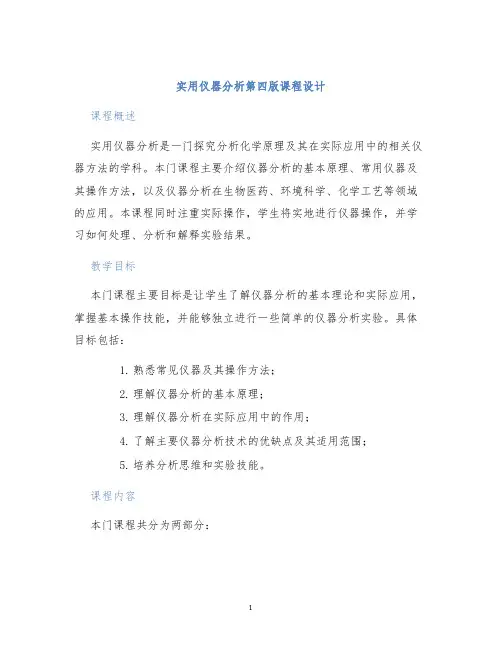

实用仪器分析第四版课程设计课程概述实用仪器分析是一门探究分析化学原理及其在实际应用中的相关仪器方法的学科。

本门课程主要介绍仪器分析的基本原理、常用仪器及其操作方法，以及仪器分析在生物医药、环境科学、化学工艺等领域的应用。

本课程同时注重实际操作，学生将实地进行仪器操作，并学习如何处理、分析和解释实验结果。

教学目标本门课程主要目标是让学生了解仪器分析的基本理论和实际应用，掌握基本操作技能，并能够独立进行一些简单的仪器分析实验。

具体目标包括：1.熟悉常见仪器及其操作方法；2.理解仪器分析的基本原理；3.理解仪器分析在实际应用中的作用；4.了解主要仪器分析技术的优缺点及其适用范围；5.培养分析思维和实验技能。

课程内容本门课程共分为两部分：第一部分：仪器分析基础本部分内容主要包括仪器分析的基本理论、仪器的分类及其特点、仪器的操作方法、仪器分析实验设计、仪器分析误差分析等。

具体课程安排如下：课时内容第1-2课仪器分析基础概述第3-4课光谱分析仪器第5-6课色谱分析仪器第7-8课质谱分析仪器第9-10课电化学分析仪器第11-12课其他仪器及应用第二部分：仪器分析实验本部分内容主要是针对仪器分析实验的设计及实际操作，学生将实地进行仪器操作，并学习如何处理、分析和解释实验结果。

具体课程安排如下：课时内容第13-14课实验1：气相色谱分析第15-16课实验2：液相色谱分析第17-18课实验3：原子吸收分析课时内容第19-20课实验4：光度计测定淀粉含量第21-22课实验5：荧光光谱分析课程评估课程评估主要采用以下方式：1.平时成绩：包括课堂表现、作业完成情况、实验操作质量等，占总成绩的40%；2.期末考试：占总成绩的60%。

实用价值本门课程涉及到的仪器分析技术在生物医药、环境科学、食品工艺等多个领域应用广泛，了解仪器分析基本理论及其实际操作方法，对学生将来从事有关行业的职业发展具有重要意义。

参考资料1.贺丹. 仪器分析实验教程[M]. 化学工业出版社, 2016.2.陈洪涛. 仪器分析[M]. 高等教育出版社, 2015.3.王丽媛. 实用仪器分析实验指导[M]. 科学出版社, 2017.。

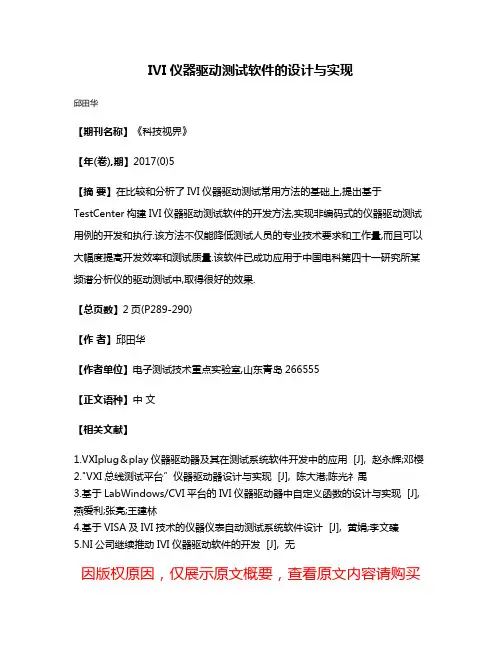

IVI仪器驱动测试软件的设计与实现

IVI仪器驱动测试软件的设计与实现

IVI仪器驱动测试软件的设计与实现
邱田华
【期刊名称】《科技视界》
【年(卷),期】2017(0)5
【摘要】在比较和分析了IVI仪器驱动测试常用方法的基础上,提出基于TestCenter构建IVI仪器驱动测试软件的开发方法,实现非编码式的仪器驱动测试用例的开发和执行.该方法不仅能降低测试人员的专业技术要求和工作量,而且可以大幅度提高开发效率和测试质量.该软件已成功应用于中国电科第四十一研究所某频谱分析仪的驱动测试中,取得很好的效果.
【总页数】2页(P289-290)
【作者】邱田华
【作者单位】电子测试技术重点实验室,山东青岛266555
【正文语种】中文
【相关文献】
1.VXIplug＆play仪器驱动器及其在测试系统软件开发中的应用 [J], 赵永辉;邓樱
2."VXI总线测试平台”仪器驱动器设计与实现 [J], 陈大港;陈光礻禹
3.基于LabWindows/CVI平台的IVI仪器驱动器中自定义函数的设计与实现 [J], 燕爱利;张亮;王建林
4.基于VISA及IVI技术的仪器仪表自动测试系统软件设计 [J], 黄娟;李文臻
5.NI公司继续推动 IVI仪器驱动软件的开发 [J], 无
因版权原因，仅展示原文概要，查看原文内容请购买。

精密仪器使用与维护培训ppt

精密仪器使用与维护培训ppt


精密仪器的分类与应用
01
02
03
04
05
光学类：如显微镜、望 远镜、光谱仪等，用于 光学测量和测试。
电子类：如示波器、信 号发生器、频谱分析仪 等，用于电子测量和测 试。
机械类：如测量仪、试 验机等，用于机械性能 测试和测量。
综合类：如质谱仪、色 谱仪等，用于多种物理 和化学性能的测量和测 试。
精密仪器在科学研究、 工业生产、质量控制等 领域具有广泛应用，如 医学诊断、环境监测、 食品安全、能源开发等 。随着科技的不断进步 ，精密仪器将会在更多 领域发挥重要作用。
CHAPTER 02
精密仪器使用方法与注意事项
精密仪器的操作流程
开启仪器
按照规定的顺序打开仪 器及其电源，确保仪器
正常启动。
校准与调整
根据需要，对仪器进行 校准和调整，确保测量
准确度。
操作界面
熟悉仪器操作界面，掌 握各功能键的作用和使
用方法。
数据采集与处理
正确设置参数，进行数 据采集和处理，确保结
精密仪器使用与维护培 训
汇报人：可编辑
2023-12-24
CONTENTS 目录
• 精密仪器概述 • 精密仪器使用方法与注意事项 • 精密仪器常见故障与排除方法 • 精密仪器维护与保养规范 • 精密仪器使用与维护培训课程设计 • 精密仪器使用与维护培训案例分析
CHAPTER 01
精密仪器概述
精密仪器的定义与特点
高精度测量仪器的使用和维护需要专业人员进行，他们需要具备相关的理论知识和 实践经验，能够正确地操作和维护仪器。
案例二：实验室仪器的安全操作与保养
实验室仪器种类繁多，涉及的领域广泛 ，其安全操作和保养对于实验室的正常 运行和实验结果的可靠性具有重要意义

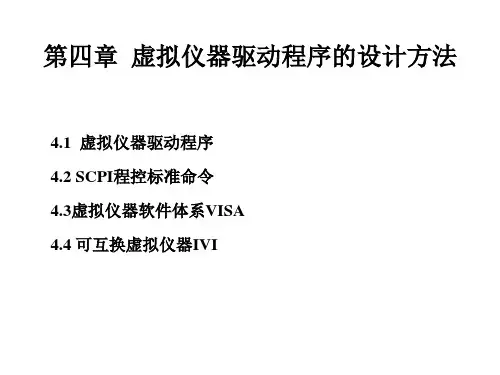

第4章 虚拟仪器驱动程序的设计方法

第4章 虚拟仪器驱动程序的设计方法


SCPI 命令的规则 ——命令格式
冒号 ( : ) 用来分隔命令助记符。
分号 ( ; ) 用来分隔同一命令字串中的两个命令，分号不会改变
目前指定的命令路径。 逗号 ( , ) 用于分隔命令参数。如果命令中需要一个以上的参数 时，相邻参数间必须用逗点分开。 空格 ( ) 用来分隔命令助记符和参数。在参数列表中，空格通
关键词组成短形助记符的规则
1. 不多于四个英语字母的关键词是短形助记符； 2. 多于四个英语字母的关键词，通常保留前四个字母，作为短 形助记符。 3. 所有长形、短形助记符均允许有数字后缀，以区别类似结构 的多种应用场合。 4. 长形助记符与关键词的字母完全相同，书写格式有一定要求， 它被分成两部分，第一部分用大写字母表示短形助记符，第 二部分用小写字母表示关键词的其余部分。关键词的书写形 式要求不严格，可以与长形助记符完全相同，也可以只把第 一个字母大写。
测量指令集
– CONFigure – FETCh? – READ? – MEASure?
仪器类别
SCPI 通过仪器类别定义了通用仪器类所需要具备的功能
集以及实现这些功能集所需的命令和行为
仪器类别的定义有助于 SCPI 实现缩短自动测试设备的编
程开发时间的总目标
– 引导设计者从常见仪器类的角度来使用SCPI – 达成同类仪器实现的高度一致性
SCPI仪器模型
信号路由选择 测量功能 格式化 数据总线
触发 信号路由选择
存储器 格式化 数据总线
信号产生
每个方框对应一个SCPI子系统，各个子系统又有更详细的 模型描述。根据需要，找到仪器特定的功能块，沿着树状
网络从顶向下寻找各分支，找到完成功能的命令。
格式化：用来转换数据的表达式，当数据需要向外部接口 传送时，必须格式化。
IVI技术规范及其工作原理-10页文档资料

IVI技术规范及其工作原理-10页文档资料

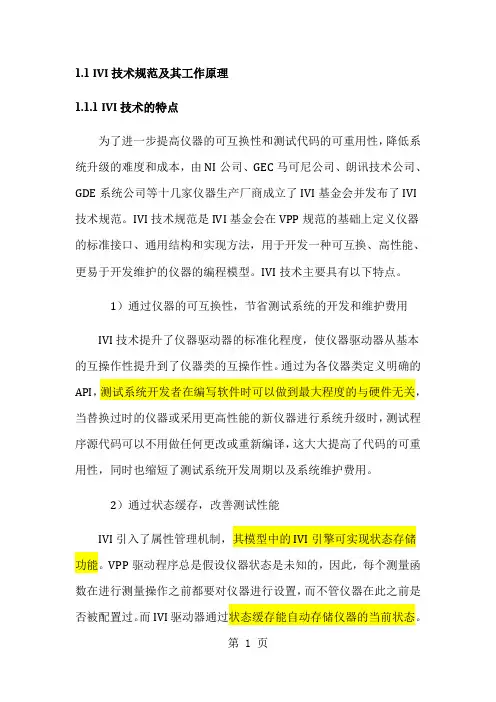

1.1IVI技术规范及其工作原理1.1.1IVI技术的特点为了进一步提高仪器的可互换性和测试代码的可重用性，降低系统升级的难度和成本，由NI公司、GEC马可尼公司、朗讯技术公司、GDE系统公司等十几家仪器生产厂商成立了IVI基金会并发布了IVI 技术规范。
