浮子流量计说明书
- 格式:doc
- 大小:889.00 KB
- 文档页数:10

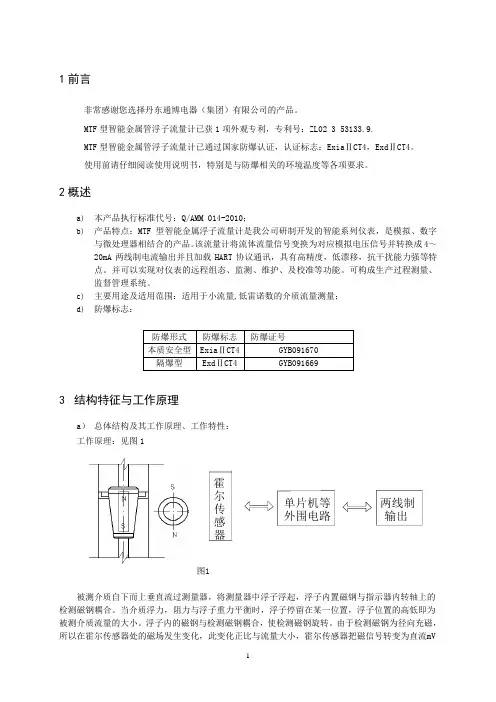

1前言非常感谢您选择丹东通博电器(集团)有限公司的产品。
MTF 型智能金属管浮子流量计已获1项外观专利,专利号:ZL02 3 53133.9.MTF 型智能金属管浮子流量计已通过国家防爆认证,认证标志:Exia ⅡCT4,Exd ⅡCT4。
使用前请仔细阅读使用说明书,特别是与防爆相关的环境温度等各项要求。
2概述a) 本产品执行标准代号:Q/AMM 014-2010;b) 产品特点:MTF 型智能金属浮子流量计是我公司研制开发的智能系列仪表,是模拟、数字与微处理器相结合的产品。
该流量计将流体流量信号变换为对应模拟电压信号并转换成4~20mA 两线制电流输出并且加载HART 协议通讯,具有高精度,低漂移,抗干扰能力强等特点。
并可以实现对仪表的远程组态、监测、维护、及校准等功能。
可构成生产过程测量、监督管理系统。
c) 主要用途及适用范围:适用于小流量,低雷诺数的介质流量测量; d) 防爆标志:3 结构特征与工作原理a ) 总体结构及其工作原理、工作特性:工作原理:见图1图1被测介质自下而上垂直流过测量器,将测量器中浮子浮起,浮子内置磁钢与指示器内转轴上的检测磁钢耦合。
当介质浮力,阻力与浮子重力平衡时,浮子停留在某一位置,浮子位置的高低即为被测介质流量的大小。
浮子内的磁钢与检测磁钢耦合,使检测磁钢旋转。
由于检测磁钢为径向充磁,所以在霍尔传感器处的磁场发生变化,此变化正比与流量大小,霍尔传感器把磁信号转变为直流mV防爆形式 防爆标志 防爆证号 本质安全型 Exia ⅡCT4 GYB091670 隔爆型 Exd ⅡCT4 GYB091669 器单片机等 外围电路 两线制 输出 尔传感霍信号,经单片机处理,输出两线制(4-20)mA电流信号并加载符合HART协议通讯的数字信号。
总体结构:流量计主要由测量器和指示器两大部分组成,按连接方式的不同可分为垂直安装和水平安装两种,如图2、图3所示图2垂直式式安装图3水平式安装b) 主要部件或功能单元的结构、作用及其工作原理:测量器部分基本型:全部零件均由304制造,适用于液体测量。

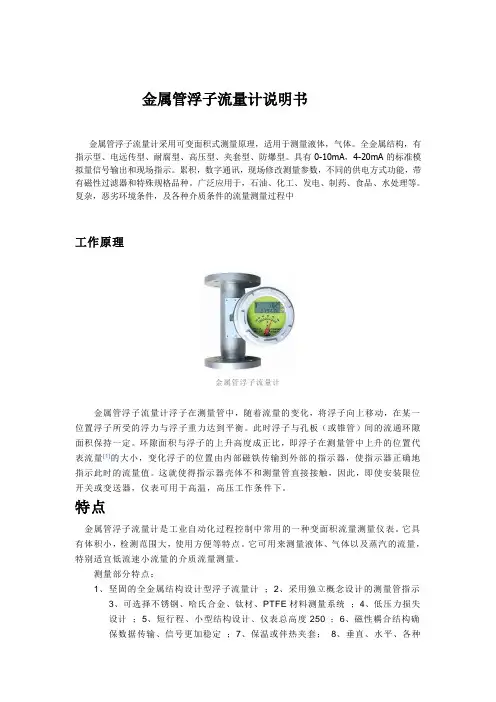

金属管浮子流量计说明书金属管浮子流量计采用可变面积式测量原理,适用于测量液体,气体。
全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。
具有0-10mA,4-20mA的标准模拟量信号输出和现场指示。
累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。
广泛应用于,石油、化工、发电、制药、食品、水处理等。
复杂,恶劣环境条件,及各种介质条件的流量测量过程中工作原理金属管浮子流量计金属管浮子流量计浮子在测量管中,随着流量的变化,将浮子向上移动,在某一位置浮子所受的浮力与浮子重力达到平衡。
此时浮子与孔板(或锥管)间的流通环隙面积保持一定。
环隙面积与浮子的上升高度成正比,即浮子在测量管中上升的位置代表流量[1]的大小,变化浮子的位置由内部磁铁传输到外部的指示器,使指示器正确地指示此时的流量值。
这就使得指示器壳体不和测量管直接接触,因此,即使安装限位开关或变送器,仪表可用于高温,高压工作条件下。
特点金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。
它具有体积小,检测范围大,使用方便等特点。
它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。
测量部分特点:1、坚固的全金属结构设计型浮子流量计;2、采用独立概念设计的测量管指示3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统;4、低压力损失设计;5、短行程、小型结构设计、仪表总高度250 ;6、磁性耦合结构确保数据传输、信号更加稳定;7、保温或伴热夹套;8、垂直、水平、各种安装方式更适合不同使用场合;9适用于小口径和低流速介质流量测量;10、工作可靠,维护量小,寿命长;11、对于直管段要求不高;12、较宽的流量比10:1;13、双行大液晶显示,可选现场瞬时/累计流量显示,可带背光;14、单轴灵敏指示;15非接触磁耦合传动;16金属结构,适于高温、高压和强腐蚀性介质;17、可用于易燃、易爆危险场合;18、选二线制、电池、交流供电方式;19、多参数标定功能;20、带有数据恢复,数据备份及掉电保护功能具结构原理金属浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。
使用手册Instruction manual安徽运诚科技集团有限公司2019.06 版金属管 浮子流量计应运而生因诚而存EMERGE AS THE TIMES REQUIREDEVELOPMENT BASED ON INTEGRITY金属管浮子流量计01概述金属管浮子流量计(金属管转子流量计)是工业自动化过程控制中常用的一种变面积流量测量仪表。
它具有体积小,检测范围大,使用方便等特点,它可用来测量液体、气体以及蒸汽的量,特别适宜低流速小流量的测量。
多年来,金属管浮子流量计以其优良性能和可靠性,以及较好的性能价格比,在石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业得到了广泛的应用。
本手册面向专业技术人员,适用于金属管浮子流量计的设计选型,也可用于最终用户在使用时的参考。
手册分别介绍了本系列金属管浮子流量计的工作原理、功能特点、技术参数、仪表类型及外形、流量计算、接线方法和安装、维护等。
本手册只针对本系列金属管浮子流量计的设计选型和使用,同时厂家保留某些技术参数改进而不预先通知的权利。
02测量原理本系列金属管浮子流量计主要由两大部分组成:传感器和指示器。
传感主要由连接法兰、测量锥管、浮子和上下导向器组成;指示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。
在垂直的锥形测量管内,有一可上下移动的测量部件——浮子(图1),当流体自下而上通过锥形管时,浮子受到流体的作用力,沿锥形管向 上移动。
当流体的流量增大时,浮子的位移量增大;反之,流体的流量减少时,浮子的位移量变小。
也就是说,流体流量的大小,决定了浮子在测量管中的位置,从而决定了浮子和锥形管之间环形面积的大小。
当流体的流量保持在一个恒定的流量Q时,浮子也处于一动平衡状态,停留在锥形管中的一位置h,此时,浮子和锥形管之间的环形面积保持恒定。
浮子受到三个力的作用:浮子的重力G,浮子受到的浮力F,浮子受到流体的作用力P,这三个力达到平衡。
根据流体动力学的柏努力方程、力平衡原理和流体连续性定律,可以计算出此时通过环形面积的瞬时流体流量,所以,金属管浮子流量计是采用可变面积测量流量的原理。

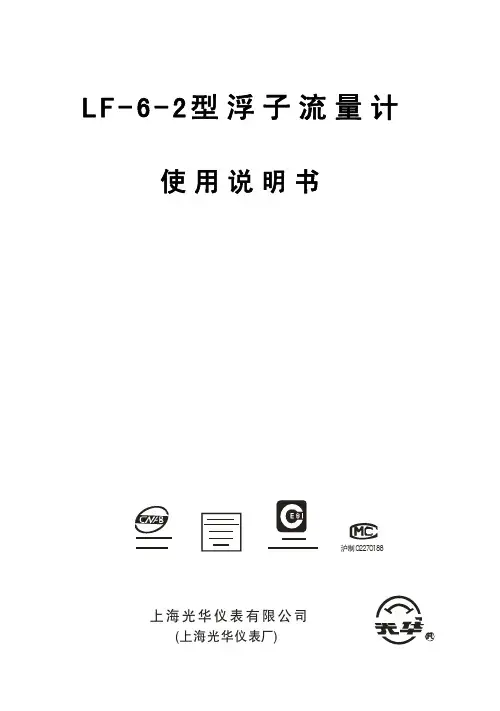

L F-6-2型浮子流量计使用说明书沪制02270188上海光华仪表有限公司上海光华仪表(厂)目录一、技术数据 (1)二、原理与结构 (1)三、安装、使用与维护 (2)四、换算与修正 (3)2本公司LF-6-2型浮子流量计是带有透明锥形管,直接观察浮子高度的指示式流量计,用来测量清洁气体的流量。
一、 技术数据通径(mm)流量范围(NL/h)精度等级1-10 6.010-60 4.0 660-200 4.0 流量状态为标准状态,即20℃、0.101325 MPa状态下。
工作压力:0.3MPa工作温度范围:<40℃与介质接触的零件材料:零件名称浮子锥形管止挡基座密封衬垫材料硬橡胶铝1Cr18Ni9硬质玻璃耐酸钢1Cr18Ni9Ti0Cr18Ni9耐酸碱橡胶板不允许被测介质对以上材料起腐蚀作用。
二、原理与结构测量元件是由一个垂直的锥形管与管内浮子所组成,如图1所示。
锥形管大端在上,小端在下,浮子随流量大小沿轴线上下移动。
锥形管外刻有流量的刻度线。
当被测量介质的流束自下而上通过锥形管,作用于浮子的上升力大于浸在介质中的浮子重量时,浮子便上升,浮子最大直径与锥形管内壁形成环形面积随之增大,介质的流速立即下降,作用于浮子的上升力就逐渐减少,直到上升力等于浮子浸在介质中的重量时,浮子便稳定在某一高度。
直接能读出锥形管上的流量值,读数时如箭头A所示,对准浮子顶部圆柱中心线和锥形管上的刻度线。
基本流量方程为3γγφ0)(2f V G g F Q −= (式中:1) Q —体积流量(米3/秒),2),2),/米3)。
LF 的基、安装、使用与维护需要的流量范围、工作压力和介质温度等,是否管计要垂直安装在无振动的管道上,不允许有明显的倾斜,否则会子如有卡住现象绝不能用任何物件敲击玻璃锥形管,以而使浮子急剧上升,击任何沾污,根据使用具体情况定、接头7,取出止挡5、锥形管3,再过大,安装后应保图1 原理图Ø—流量系数,F —环形面积(米g —重力加速度(米/秒2),G —浮子质量(千克),f 0—浮子最大横截面积(米V —浮子体积(米3),γ—被测介质密度(千克—6—2型浮子流量计(见图2)座上有二个M10×1螺孔,旋上二只对外连接的管接头,两个M5螺孔作为仪表固定用。
指针金属浮子流量计使用说明书指针型金属浮子流量计是微小流量金属管浮子式流量测量仪表,该仪表接受变面积式测量原理,测量部件由一个锥形测量管和浮子构成的流量计。
LZZW:现场指示型,可选装一个或二个本安防爆型报警开关(需配备关联设备);LZDW:电远传型,输出4~20mA电流信号(兼容HART通讯协议),同时接受LED光柱现场指示流量。
一、指针型金属浮子流量计特点第三代金属管浮子流量计进一步提高了金属管浮子流量计的可用性和优势性,是引进国外先进计算系统,协同优秀技术研发生产的克罗尼结构金属管浮子流量计,一次成型内外锥管一体式,坚固简洁测量管无死角,浮子可转动不易堵塞,磁性元件不受地磁场影响,低压力损失设计,模块化、智能化、卡件式指示器,相比传统的流量计,具有精度高、重复性好、服务量小等优势,由一个测量管和一个就地指示器构成,无死角测量,低压损失。
适用于各行业的气体和液体测量,测量部分可接受不同的材质来适应不同的介质条件;即使是恶劣环境和腐蚀严重的介质,也具有良好的抗热性和耐压性,指示器还可以选择安装附加的电气部件,指示器接受新型磁耦合结构设计确保传输信号更加稳定。
依据用户要求可以加装磁过滤器,智能型双行液晶显示,可选现场瞬时/累计流量显示,可带背光。
可选二线制、电池、交流供电方式,引进国外先进计算软件保证计算精准明确,并带有数据恢复、数据备份及掉电保护功能。
二、使用注意事项1、仪表安装方向绝大部门浮子流量计必需垂直安装在无振动的管道上,不应有显著的倾斜,流体自下而上流过仪表。
浮子流量计中央线与铅垂线间夹角一般不超过5度,高精度(1.5级以上)仪表θ≤20°。
假如θ=12°则会产生1%附加误差。
仪表无严格上游直管段长度要求,但也有制造厂要求(2—5)D长度的,实际上必要性不大。
2、用于污脏流体的安装应在仪表上游装过滤器。
带有磁性耦合的金属管浮子流量计用于可能含磁铁性杂质流体时,应在仪表前装磁过滤器。

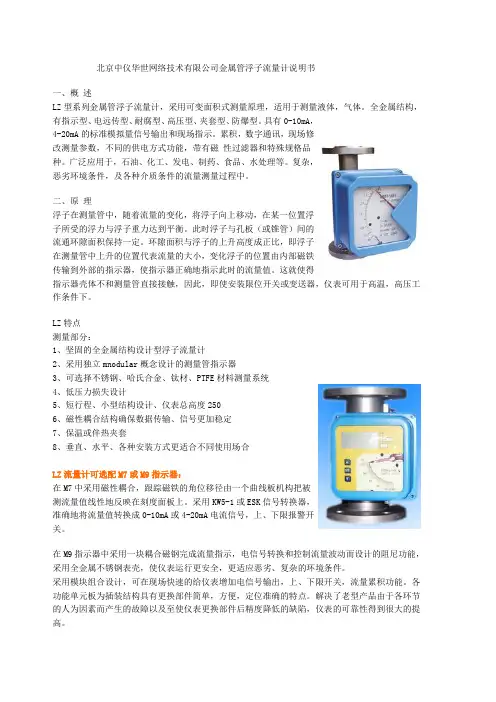

北京中仪华世网络技术有限公司金属管浮子流量计说明书一、概述LZ型系列金属管浮子流量计,采用可变面积式测量原理,适用于测量液体,气体。
全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。
具有0-10mA,4-20mA的标准模拟量信号输出和现场指示。
累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。
广泛应用于,石油、化工、发电、制药、食品、水处理等。
复杂,恶劣环境条件,及各种介质条件的流量测量过程中。
二、原理浮子在测量管中,随着流量的变化,将浮子向上移动,在某一位置浮子所受的浮力与浮子重力达到平衡。
此时浮子与孔板(或锥管)间的流通环隙面积保持一定。
环隙面积与浮子的上升高度成正比,即浮子在测量管中上升的位置代表流量的大小,变化浮子的位置由内部磁铁传输到外部的指示器,使指示器正确地指示此时的流量值。
这就使得指示器壳体不和测量管直接接触,因此,即使安装限位开关或变送器,仪表可用于高温,高压工作条件下。
LZ特点测量部分:1、坚固的全金属结构设计型浮子流量计2、采用独立mnodular概念设计的测量管指示器3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统4、低压力损失设计5、短行程、小型结构设计、仪表总高度2506、磁性耦合结构确保数据传输、信号更加稳定7、保温或伴热夹套8、垂直、水平、各种安装方式更适合不同使用场合LZ流量计可选配M7或M9指示器:在M7中采用磁性耦合,跟踪磁铁的角位移径由一个曲线板机构把被测流量值线性地反映在刻度面板上。
采用KW5-1或ESK信号转换器,准确地将流量值转换成0-10mA或4-20mA电流信号,上、下限报警开关。
在M9指示器中采用一块耦合磁钢完成流量指示,电信号转换和控制流量波动而设计的阻尼功能,采用全金属不锈钢表壳,使仪表运行更安全,更适应恶劣、复杂的环境条件。
采用模块组合设计,可在现场快速的给仪表增加电信号输出,上、下限开关,流量累积功能。
金属管转子(浮子)流量计说明书( )金属管转子(浮子)流量计说明书一、概述金属管转子(浮子)流量计是一种用于测量液体或气体流量的仪表。
其原理基于转子的旋转运动与流体流过时产生的力的平衡关系。
本说明书旨在介绍该流量计的结构、工作原理、使用方法和注意事项,以确保用户正确、安全地使用本产品。
二、产品特点1. 结构紧凑、体积小,适用于安装空间狭小的场合。
2. 采用金属管材质,具有较高的耐压和耐腐蚀能力。
3. 转子测量原理简单、可靠,适用于多种液体和气体的流量测量。
4. 可选用多种显示和输出方式,方便用户对流量数据进行监测和记录。
5. 操作简便,维护方便,使用寿命长。
三、结构及工作原理1. 结构:金属管转子(浮子)流量计包括金属管、转子、支架和显示/输出设备。
2. 工作原理:金属管转子(浮子)流量计的运作基于弹性材料的金属管,管内装置有一旋转轴固定的浮子。
当流体通过金属管时,流体对浮子产生一定的推力,使得浮子开始旋转。
通过对浮子旋转频率的测量,可以得出流体的流量数据。
四、使用方法1. 安装:a. 根据实际需要,选择合适的安装位置和方法(直立式、横式等)。
b. 确保金属管转子(浮子)流量计的进口和出口方向正确无误。
c. 确保安装时的管道无杂质和泄漏。
2. 校准:a. 在使用之前,确保对金属管转子(浮子)流量计进行校准。
b. 根据厂家提供的校准方法,使用合适的流量标准设备进行校准。
3. 使用:a. 打开流体供应,使其缓慢流入金属管转子(浮子)流量计。
b. 注意观察显示屏或输出设备上的流量数据。
c. 若需记录数据,可连接数据记录设备或导出数据到计算机等系统。
5. 维护:a. 定期清洗金属管转子(浮子)流量计,并保持其干燥。
b. 如发现故障或异常,应及时联系专业人员进行维修。
六、注意事项1. 仪表安装、校准和维护应由专业技术人员操作。
2. 使用前请阅读本说明书并按照说明进行操作,不得随意更改任何参数。
3. 避免流体中的固体颗粒进入金属管转子(浮子)流量计,以免影响其正常工作。
LZS型塑料管浮子流量计使用说明书一、概述LZS型塑料管浮子流量计锥管等主部件均由AS、ABS塑料制成,有较好的耐腐性能,产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点,可广泛应用于化工、环保、食品等工业部门。
二、原理与结构流量计的主要测量元件为一根小端向下,大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。
当流体自下而上流经锥形塑料管时,在浮子上下之间产生压差,浮子在此差压作用下上升。
当使浮子上升的力与浮子所受的重力,浮力及粘性力三的合力相等时,浮子处于平衡位置。
因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。
三、流量计外形图短管型连接尺寸表1短管型连接尺寸表2四、安装〔1〕安装前,应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出,然后重新把它安装好,在安装时,要注意橡胶垫圈是否装在接管的槽内,以防漏水。
〔2〕流量计的接口,可用配套的ABS塑料管,或用PVC塑料管,用专用胶水粘合连接,也可用塑料法连接后,再和金属法兰连接。
〔3〕流量计必须垂直安装,应无明显倾斜,其安装高度,应便于对浮子的读数,读数时,视线与浮子应水平。
〔一般标准:需用的最佳流量为流量计最大流量的50%-70%,尽量不要用到最高数。
〕〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
〔5〕被侧流体压力须稳定,如流体太力不稳定,会造成浮子波动,不能正确测量,流量计上游应设置缓冲器或定值器。
〔6〕流量计应垂直安装,流量计中心线与铅垂线的夹角不应超过5度。
〔7〕五、使用〔1〕仪表使用时,应先缓慢开启上游阀门至全开,然后用流量计下游的调节阀调节流量。
仪表停止使用时应先缓慢关闭上游阀门,然后再关闭仪表下游的流量调节阀。
〔2〕仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。
〔3〕当锥管和浮子粘污时,应及时清洗。
〔4〕定期检查流量计的误差,一旦超出规定误差,应调换浮子和锥管,或者重新标定以得到更好的精度。

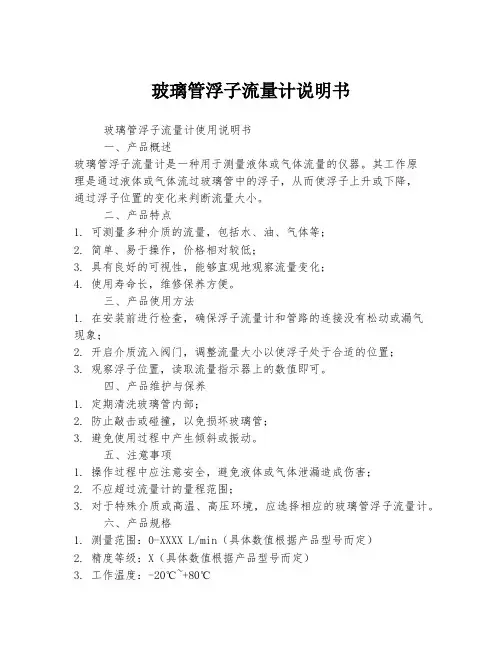

玻璃管浮子流量计说明书
玻璃管浮子流量计使用说明书
一、产品概述
玻璃管浮子流量计是一种用于测量液体或气体流量的仪器。
其工作原
理是通过液体或气体流过玻璃管中的浮子,从而使浮子上升或下降,
通过浮子位置的变化来判断流量大小。
二、产品特点
1. 可测量多种介质的流量,包括水、油、气体等;
2. 简单、易于操作,价格相对较低;
3. 具有良好的可视性,能够直观地观察流量变化;
4. 使用寿命长,维修保养方便。
三、产品使用方法
1. 在安装前进行检查,确保浮子流量计和管路的连接没有松动或漏气
现象;
2. 开启介质流入阀门,调整流量大小以使浮子处于合适的位置;
3. 观察浮子位置,读取流量指示器上的数值即可。
四、产品维护与保养
1. 定期清洗玻璃管内部;
2. 防止敲击或碰撞,以免损坏玻璃管;
3. 避免使用过程中产生倾斜或振动。
五、注意事项
1. 操作过程中应注意安全,避免液体或气体泄漏造成伤害;
2. 不应超过流量计的量程范围;
3. 对于特殊介质或高温、高压环境,应选择相应的玻璃管浮子流量计。
六、产品规格
1. 测量范围:0-XXXX L/min(具体数值根据产品型号而定)
2. 精度等级:X(具体数值根据产品型号而定)
3. 工作温度:-20℃~+80℃
4. 工作压力:≤X MPa
以上为本产品的使用说明书,请遵照操作指南正确使用。
如有问题,请联系销售商或生产厂家获取进一步咨询。

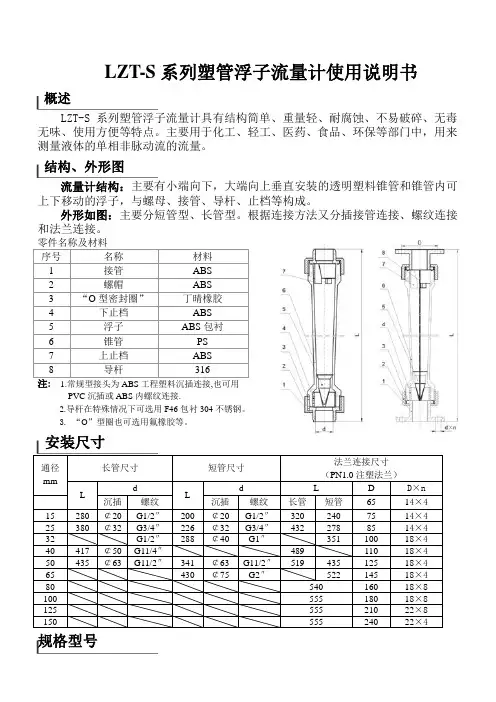

LZT-S系列塑管浮子流量计使用说明书概述LZT-S系列塑管浮子流量计具有结构简单、重量轻、耐腐蚀、不易破碎、无毒无味、使用方便等特点。
主要用于化工、轻工、医药、食品、环保等部门中,用来测量液体的单相非脉动流的流量。
结构、外形图流量计结构:主要有小端向下,大端向上垂直安装的透明塑料锥管和锥管内可上下移动的浮子,与螺母、接管、导杆、止档等构成。
外形如图:主要分短管型、长管型。
根据连接方法又分插接管连接、螺纹连接和法兰连接。
序号名称材料1 接管ABS2 螺帽ABS3 “O型密封圈”丁晴橡胶4 下止档ABS5 浮子ABS包衬6 锥管PS7 上止档ABS8 导杆3161.常规型接头为ABS工程塑料沉插连接,也可用PVC沉插或ABS内螺纹连接.2.导杆在特殊情况下可选用F46包衬304不锈钢。
3.“O”型圈也可选用氟橡胶等。
安装尺寸通径mm长管尺寸短管尺寸法兰连接尺寸(PN1.0注塑法兰)LdLd L D D×n沉插螺纹沉插螺纹长管短管65 14×415 280 ¢20 G1/2″200 ¢20 G1/2″320 240 75 14×4 25 380 ¢32 G3/4″226 ¢32 G3/4″432 278 85 14×4 32 G1/2″288 ¢40 G1″351 100 18×4 40 417 ¢50 G11/4″489 110 18×4 50 435 ¢63 G11/2″341 ¢63 G11/2″519 435 125 18×4 65 430 ¢75 G2″522 145 18×4 80 540 160 18×8 100 555 180 18×8 125 555 210 22×8 150 555 240 22×4规格型号注:1.以上为常规流量,也做特殊流量。
2.流量计准确度等级4级,耐压≤0.6Mpa,使用介质为水或浓度为30%以下稀酸或稀碱,温度一般为0℃~40℃,短时间可用至65℃。
HSF系列金属管浮子流量计说明书江苏・金湖汉森尔自动化设备有限公司目录一、 概述 (1)二、 原理 (1)三、 特点 (2)四、 技术参数与功能 (2)五、 指示器类型 (3)六、 远传输出及HART数字协议通讯 (4)七、 现场组态 (6)八、 限位报警 (9)九、 附加结构 (11)十、 磁过滤器和直管段 (12)十一、仪表结构及外形尺寸 (13)十二、安装与维护 (14)十三、流量表 (15)十四、仪表口径浮子号及流量刻度的确定 (16)十五、型号选择说明 (17)附录A:HART Config Too l菜单 (18)一、 概述HSF 系列金属管浮子流量计是一种基于浮子位置测量的变面积式流量仪表,它利用流体动力学及磁藕合原理,采用全金属焊接坚固结构和带HART @通讯协议的电气转换部件,可用于不同要求的液体、气体和蒸汽的流量测量。
HSF 系列金属管浮子流量计具有可选的多种触液材质,适合大多流体介质;隔爆及本安型流量计可用于危险场所;垂直、底进侧出、侧进侧出及水平安装等多种安装形式适于不同的现场工艺要求。
另外,通过在指示器内安装符合HART @通讯协议的HSF01 流量计板卡, 用户就能够通过 PC 机或HART @通讯协议手操器,对流量计进行组态和管理、实时监测过程变量,不同形式的流量计可实现对所测流量的就地指示、远传输出、限位报警及累积功能。
精心设计的HSF 系列金属管浮子流量计具有良好的精度和可靠性,使其在复杂、恶劣的环境及介质条件下实现对流量的测量与控制,多年来在石油、化工、化肥、能源、冶金、制药、食品、水处理等领域得到广泛应用。
二、 原理HSF 系列金属管浮子流量计主要由测量管部件和指示器部件组成。
测量管内装有锥形管和直浮子或孔板和锥形浮子,当流体从测量管内流过时,受流体动力作用,浮子就会在垂直方向上产生位移,最终浮子会静止在某一位置。
浮子与锥形管或孔板的环形面积是此时流量所要求的。

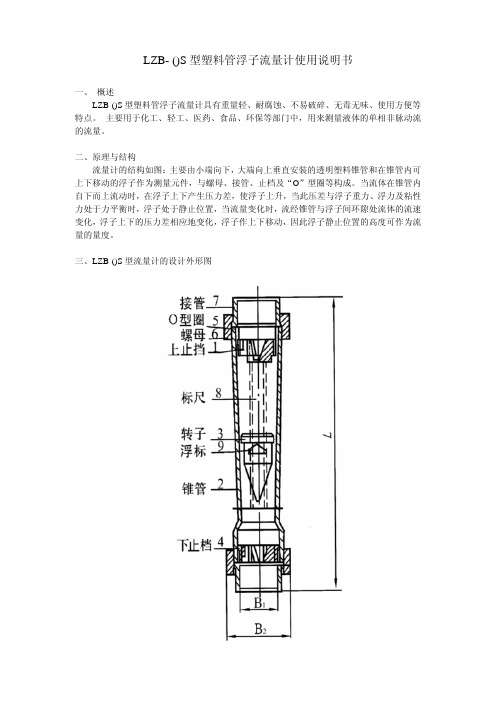

LZB- ()S型塑料管浮子流量计使用说明书一、概述LZB-()S型塑料管浮子流量计具有重量轻、耐腐蚀、不易破碎、无毒无味、使用方便等特点。
主要用于化工、轻工、医药、食品、环保等部门中,用来测量液体的单相非脉动流的流量。
二、原理与结构流量计的结构如图:主要由小端向下,大端向上垂直安装的透明塑料锥管和在锥管内可上下移动的浮子作为测量元件,与螺母、接管、止档及“O”型圈等构成。
当流体在锥管内自下而上流动时,在浮子上下产生压力差,使浮子上升,当此压差与浮子重力、浮力及粘性力处于力平衡时,浮子处于静止位置,当流量变化时,流经锥管与浮子间环隙处流体的流速变化,浮子上下的压力差相应地变化,浮子作上下移动,因此浮子静止位置的高度可作为流量的量度。
三、LZB-()S型流量计的设计外形图四、安装(1) 安装前,应该把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出,然后重新把它安装好,在安装时,要注意橡胶垫圈是否装在接管的槽内,以防漏水。
(2) 流量计的接口,可用配套的ABS塑料管,或用PVC塑料管,用专用胶水粘合连接,也可用塑料法兰连接后再和金属法兰连接。
(3)流量计必须垂直安装,应无明显倾斜,其安装高度应便于读数;读数时视线与浮子应水平。
(一般标准:需用的最佳流量为流量计最大流量的50%-70%,尽量不要用到最高数)(4) 在仪表的上下游进出口应保证有5倍仪表口径的直管段。
(5) 被测流体压力须稳定,如流体压力不稳定,会造成浮子波动,不能正确测量,流量计上游应设置缓冲器或定值器。
五、使用(1) 流量计在使用时,应缓慢开启上游阀门至全开,然后用流量计下游的调节阀调节流量。
(防止浮子突然向上冲击而损坏仪表,避免被测流体温度急剧变化。
使用中如发现流量计有渗漏,一般是密封圈错位或失效,应校正或更换。
)流量计停止使用时,应先缓慢关闭上游阀门,然后关闭流量计下游的流量调节阀。
(2) 当锥管和浮子沾污时,应及时清洗。
(3)定期检查流量计的误差,一旦超出规定误差,应调换浮子和锥管,或者重新标定。
1前言非常感谢您选择丹东通博电器(集团)有限公司的产品。
MTF 型智能金属管浮子流量计已获1项外观专利,专利号:ZL02 3 53133.9.MTF 型智能金属管浮子流量计已通过国家防爆认证,认证标志:Exia ⅡCT4,Exd ⅡCT4。
使用前请仔细阅读使用说明书,特别是与防爆相关的环境温度等各项要求。
2概述a) 本产品执行标准代号:Q/AMM 014-2010;b) 产品特点:MTF 型智能金属浮子流量计是我公司研制开发的智能系列仪表,是模拟、数字与微处理器相结合的产品。
该流量计将流体流量信号变换为对应模拟电压信号并转换成4~20mA 两线制电流输出并且加载HART 协议通讯,具有高精度,低漂移,抗干扰能力强等特点。
并可以实现对仪表的远程组态、监测、维护、及校准等功能。
可构成生产过程测量、监督管理系统。
c) 主要用途及适用范围:适用于小流量,低雷诺数的介质流量测量; d) 防爆标志:3 结构特征与工作原理a ) 总体结构及其工作原理、工作特性:工作原理:见图1图1被测介质自下而上垂直流过测量器,将测量器中浮子浮起,浮子内置磁钢与指示器内转轴上的检测磁钢耦合。
当介质浮力,阻力与浮子重力平衡时,浮子停留在某一位置,浮子位置的高低即为被测介质流量的大小。
浮子内的磁钢与检测磁钢耦合,使检测磁钢旋转。
由于检测磁钢为径向充磁,所以在霍尔传感器处的磁场发生变化,此变化正比与流量大小,霍尔传感器把磁信号转变为直流mV防爆形式 防爆标志 防爆证号 本质安全型 Exia ⅡCT4 GYB091670 隔爆型 Exd ⅡCT4 GYB091669 器单片机等 外围电路 两线制 输出 尔传感霍信号,经单片机处理,输出两线制(4-20)mA电流信号并加载符合HART协议通讯的数字信号。
总体结构:流量计主要由测量器和指示器两大部分组成,按连接方式的不同可分为垂直安装和水平安装两种,如图2、图3所示图2垂直式式安装图3水平式安装b) 主要部件或功能单元的结构、作用及其工作原理:测量器部分基本型:全部零件均由304制造,适用于液体测量。
ZRN-LZ型系列金属管浮子流量计安装使用说明书目录一、产品概况 (2)二、原理结构 (2)三、技术要求 (2)四、电性能 (3)五、限位开关报警装置 (3)六、型号规格 (4)七、安装尺寸 (5)八、使用与维修 (6)九、仪表常见故障的维修 (7)十、防爆产品使用注意事项 (8)十一、设计选用及订货须知 (8)ZRN-LZ系列金属管浮子流量计安装使用说明书一、产品概况ZRN-LZ系列金属管浮子流量计结构简单、工作可靠、准确度高、适用范围广。
与玻璃转子流量计相比较能耐较高的压力。
ZRN-LZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。
广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。
流量计检测部分零件均有1Cr18Ni9Ti不锈钢材料制成,特殊场合也可由Cr18Ni12Mo2Ti或F46等耐腐蚀材料组成。
流量计除特殊规格外,高度均为250mm。
连接法兰采用GB/T9119.8~10标准,也可根据用户特殊要求定制。
二、原理结构由下而上的流体通过直立的测量管时,浮子在压差的作用下上升、浮子上升的高度即代表流量的大小。
并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器,带动指示器中的指针转动。
8指示器7弹簧卡圈6浮子止挡5管体4测量体3浮子2浮子导向盘1连接法兰图1仪表结构图三、技术要求1.测量范围:水(2.5~6000)L/h;空气(0.07~2000)m3/h(在0.101025MPa、20℃)。
2.准确度等级:1.5、2.5级。
3.量程比:10:1。
4.工作压力:DN15~50,4MPa ;DN80~100,1.6MPa 。
5.介质温度:-80℃~200℃(内衬F46流量计0℃~80℃)。
6.液体介质粘度:DN15<5mPa·s ;DN25~100<5mPa·s 。
7.连接方式:法兰连接、螺纹连接等;法兰采用GB/T9119.8~10标准。
LZB- ()S型塑料管浮子流量计使用说明书一、概述LZB-()S型塑料管浮子流量计具有重量轻、耐腐蚀、不易破碎、无毒无味、使用方便等特点。
主要用于化工、轻工、医药、食品、环保等部门中,用来测量液体的单相非脉动流的流量。
二、原理与结构流量计的结构如图:主要由小端向下,大端向上垂直安装的透明塑料锥管和在锥管内可上下移动的浮子作为测量元件,与螺母、接管、止档及“O”型圈等构成。
当流体在锥管内自下而上流动时,在浮子上下产生压力差,使浮子上升,当此压差与浮子重力、浮力及粘性力处于力平衡时,浮子处于静止位置,当流量变化时,流经锥管与浮子间环隙处流体的流速变化,浮子上下的压力差相应地变化,浮子作上下移动,因此浮子静止位置的高度可作为流量的量度。
三、LZB-()S型流量计的设计外形图四、安装(1) 安装前,应该把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出,然后重新把它安装好,在安装时,要注意橡胶垫圈是否装在接管的槽内,以防漏水。
(2) 流量计的接口,可用配套的ABS塑料管,或用PVC塑料管,用专用胶水粘合连接,也可用塑料法兰连接后再和金属法兰连接。
(3)流量计必须垂直安装,应无明显倾斜,其安装高度应便于读数;读数时视线与浮子应水平。
(一般标准:需用的最佳流量为流量计最大流量的50%-70%,尽量不要用到最高数)(4) 在仪表的上下游进出口应保证有5倍仪表口径的直管段。
(5) 被测流体压力须稳定,如流体压力不稳定,会造成浮子波动,不能正确测量,流量计上游应设置缓冲器或定值器。
五、使用(1) 流量计在使用时,应缓慢开启上游阀门至全开,然后用流量计下游的调节阀调节流量。
(防止浮子突然向上冲击而损坏仪表,避免被测流体温度急剧变化。
使用中如发现流量计有渗漏,一般是密封圈错位或失效,应校正或更换。
)流量计停止使用时,应先缓慢关闭上游阀门,然后关闭流量计下游的流量调节阀。
(2) 当锥管和浮子沾污时,应及时清洗。
(3)定期检查流量计的误差,一旦超出规定误差,应调换浮子和锥管,或者重新标定。
H250金属管浮子流量计说明书(全集)一.简述:H250型流量计产品适用于测量液体、气体的全金属结构金属管浮子流量计。
相对于应测量介质的某一流量,磁性浮子在测量管中对应一全浮子位置,这个浮子位置通过指示器中的磁钢耦合给指针,由刻度盘和指针读出相应的流量值。
浮子流量计适用于垂直管道,介质低进上出的工艺流程。
坚固结构设计的H250型金属管浮子流量计可广泛应用于复杂、恶劣环境条件及各种介质条件的流量测量过程中。
H250特点测量部分坚固的全金属结构设计型浮子流量计。
采用独立,modular概念设计的测量管及指示器,更便于库存,维修的配件的更换。
可选择不锈钢哈氏合金、钛材、PTFE材质测量系统。
新型磁铁耦合结构设计,确保数据传输信号更加稳定。
保温或伴热夹套。
新型设计比H27、H29运行更加安全稳定可靠。
更适合于恶习劣环境和腐蚀严重的介质。
具有良好的搞热性和抗振性。
H250流量计选配M7或M9指示器:M9指示器功能和特点:在指示器中采用一块耦合磁钢完成流量指示、电信号转换和为控制流量波动而设计的阻尼功能,使仪表动行更加安全稳定、可靠。
采用模块式组合设计,可在现场快速的给仪表增加电信号输出、上下限开关、流量累积功能,各功能单元板为插装结构,具有更换部件简单、方便、定位准确的特点。
解决了老型产品由于各环节的人为因素而产生的故障以及至使仪表更换部件后精度降低的缺陷,使仪表的可靠性能得到很大的提高。
采用最新型的ESK Ⅱ信号转换器兼有HART协议能讯功能。
可用PC机或HART协议手持通讯器现场进行术参数的重新设定。
可在就地流量指示型仪表内选择安装:-带4~20mA线性输出和HART协议并无磁滞后的ESK Ⅱ信号转换器(本安型)。
-带有6位LED显示的流量累计单元板-带有上限、下限报警开关的单元板(本安装)。
M7指示器功能和特点:就地指示器线性流量刻度指示。
可选择安装:4~20mA 线性输出ESK变送器(本安或隔爆型)。
AM54-32-II智能型金属管浮子流量计-操作说明书补充材料1、Prog protection(程序保护) /OFF(关) 打开,回到流量计显示模式。
2、●找到Submenu(菜单)Display(显示)菜单,按enter键,找到Display 1 line(第一行显示内容) Q operation(操作流量)菜单,按enter键,找到Display 1 line(第一行显示内容) Position(位置)菜单,按enter键,退回到位置显示模式,此时显示屏第一行显示传感器数值。
●再调整浮子流量计的传感器位置,手动指针对准50%点流量位置,使得50%流量位置对应的传感器值在40—60之间(最佳状态在50左右),调整完毕后,固定传感器位置,松开指针,使指针退回到零点位置。
●再找到Submenu(菜单)Display(显示)菜单,按enter键,找到Display 1 line(第一行显示内容) Position(位置)菜单,按enter键,找到Display 1 line(第一行显示内容)Q operation(操作流量)菜单,按enter键,退回到流量显示模式,此时显示屏第一行显示流量值,再进行仪表标定。
3、找到Code number(密码)菜单,输入密码5400,进入工程师菜单;4、找到Lineration(线性化) 菜单,进入电流11点标校程序,屏幕自动显示0%;(1)指针对准零点位置,按enter键,0%点电流标校完毕,屏幕显示自动变为10%,进入10% 点电流标校;(2)指针对准10%点流量位置,按enter键,10%点电流标校完毕,屏幕显示自动变为20%,进入20% 点电流标校;(3)依照以上步骤,重复进行,依次标校30% 、40%、50%、60%、70%、80% 、90%、100% 各点电流;(4)100% 点电流标校完毕,屏幕显示自动回到上一级菜单,按C/CE键,切换到流量显示模式,指针依次对准0% ,10% 、…、90% 、100% 各点,检查电流输出及液晶显示是否在误差范围内;5、Adjust(数值调整)菜单可对0% 、10% 、…、90% 、100% 各点采样数值进行手动修改,从而进行电流的修正;如果某点电流输出超差,可对此点单独进行采样数值的修改,从而使电流输出达到精度要求;或者重新进行Lineration(线性化) 菜单11点电流标校程序,对每一点重新进行电流标校,使电流输出达到精度要求;6、Function(数据保存)菜单,按Enter键,warning!Down Lin.db→Enter”(是否保存数据),按Entert键确认。
1前言非常感谢您选择丹东通博电器(集团)有限公司的产品。
MTF 型智能金属管浮子流量计已获1项外观专利,专利号:ZL02 3 53133.9.MTF 型智能金属管浮子流量计已通过国家防爆认证,认证标志:Exia ⅡCT4,Exd ⅡCT4。
使用前请仔细阅读使用说明书,特别是与防爆相关的环境温度等各项要求。
2概述a) 本产品执行标准代号:Q/AMM 014-2010;b) 产品特点:MTF 型智能金属浮子流量计是我公司研制开发的智能系列仪表,是模拟、数字与微处理器相结合的产品。
该流量计将流体流量信号变换为对应模拟电压信号并转换成4~20mA 两线制电流输出并且加载HART 协议通讯,具有高精度,低漂移,抗干扰能力强等特点。
并可以实现对仪表的远程组态、监测、维护、及校准等功能。
可构成生产过程测量、监督管理系统。
c) 主要用途及适用范围:适用于小流量,低雷诺数的介质流量测量; d) 防爆标志:3 结构特征与工作原理a ) 总体结构及其工作原理、工作特性:工作原理:见图1图1被测介质自下而上垂直流过测量器,将测量器中浮子浮起,浮子内置磁钢与指示器内转轴上的检测磁钢耦合。
当介质浮力,阻力与浮子重力平衡时,浮子停留在某一位置,浮子位置的高低即为被测介质流量的大小。
浮子内的磁钢与检测磁钢耦合,使检测磁钢旋转。
由于检测磁钢为径向充磁,所以在霍尔传感器处的磁场发生变化,此变化正比与流量大小,霍尔传感器把磁信号转变为直流mV防爆形式 防爆标志 防爆证号 本质安全型 Exia ⅡCT4 GYB091670 隔爆型 Exd ⅡCT4 GYB091669 器单片机等 外围电路 两线制 输出 尔传感霍信号,经单片机处理,输出两线制(4-20)mA电流信号并加载符合HART协议通讯的数字信号。
总体结构:流量计主要由测量器和指示器两大部分组成,按连接方式的不同可分为垂直安装和水平安装两种,如图2、图3所示图2垂直式式安装图3水平式安装b) 主要部件或功能单元的结构、作用及其工作原理:测量器部分基本型:全部零件均由304制造,适用于液体测量。
防腐型:内衬聚四氟乙烯,适用于腐蚀性介质的测量。
夹套型:用于介质需要保温或冷却场合。
阻尼型:适用于气体、蒸汽测量。
注:防腐、夹套、无水平安装型式。
指示器部分将流体流量信号变换为对应模拟电压信号并转换成4~20mA两线制电流输出并且加载HART协议通讯。
4主要规格及技术参数a)选型表型号规格编码内容MTF - 智能金属管浮子流量计1 1.6MPa2 2.5Mpa (class150)3 4.0MPa4 6.3Mpa (class300)b)主要参数表·精度等级: 1.0(DN15为2.0级)测量范围:水:25~100000l/h(20℃)空气:0.7~1800m3/h(0.1013MPa, 20℃)·量程比: 10:1·工作压力: DN15,DN25,DN50为PN4.0MPa 最大10.0 MPaDN80,DN100 为PN1.6MPa最大6.4 MPa·环境温度:-45~70℃·被测介质温度:-40~300℃·适用介质粘度:DN15:η<5mPa.s(FZ15.1,FZ15.2,FZ15.3)η<30mpa.s(FZ15.4,FZ15.5,FZ15.6,FZ15.7,FZ15.8) DN25: η<250mPa.sDN50~100: η<300mPa.s·法兰标准: HG/T20592-2009;HG/T20617-2009 (或按用户要求)。
·电源引入口:M20×1.5(内螺纹)或按用户要求·电源电压: DC24V·阻尼时间选择:(0~32)秒。
·标准负载电阻:250Ω。
·设置各种变量:现场磁开关.和调试软件来设置。
·液晶显示:显示有关变量信息。
·读过程变量:两线制(4~20)mADC电流输出加载HART协议通讯。
·读取和诊断信息:超出量程报警各种故障诊断且具有防震防磁干扰强等特点。
·具有零点和量程迁移功能。
·具有数据恢复功能。
·防护等级:IP67。
5安装、调试5.1 安装a) 流量计安装时,应切实固定连接流量计的管件,以免管件产生的应力传递到流量计的锥管上。
b) 根据检验、修理、更换流量计和清洗管路的需要必要时应安装旁路管。
c) 新装管路在安装流量计时应将管道冲洗干净。
d) 大口径和重流量计,为避免管路弯曲,必要时流量计应加装固定支撑。
e) 流量计上游应安装阀门,流量调节阀建议安装在流量计下游5~10倍公称通径处。
f) 如被测液体含有气泡,应根据需要在流量计上游设置排气口g) 流量计应垂直安装,流量计中心线与铅垂线夹角不超过5°。
h) 流量计装入管路时,应使流量计的最小分度值处于下方。
i) 管路中如有倒流,特别是水锤作用,为防止损坏流量计,应在流量计下游阀门之后安装单向止逆阀。
5.2 调试仪表的现场调节通过非接触按键(磁开关)和LCD显示器配合来完成。
仪表的现场调节可以实现下述功能:完成密码输入、量程上下限、阻尼、报警上下限、气体密度、气体压力、气体温度、液体密度和浮子密度设置,单位设置、介质设置、主变量调零和累积流量清零。
也可以通过按键查看以上组态数据。
5.2.1按键模式说明本产品支持“双按键”和“三按键”两种操作模式。
“双按键”操作模式下:Z键用于进入提示数据设置界面和移位;S键用于进入数据设置界面、增加数字和数据保存。
“三按键”操作模式下:Z键用于进入提示数据设置界面和移位;S键用于进入数据设置界面、增加数字和数据保存;M键用于数据保存。
5.2.2数据设置方法当左下角的“88”字符显示1~19时,表明变送器处于现场组态模式,此时可以通过按键输入密码和修改参数。
数据设置过程中,“S”键用于调整数字和小数点,“Z”键用于移位,“M”键用于保存。
设置过程如下:a)按下S键进入数据设置界面,同时符号位开始闪烁,表示可修改符号位。
b)若再次按下S键,可以切换数据的正负(正号用上箭头表示)。
c)按下Z键,第一位数字位开始闪烁,表示可修改,此时长按或连续多次按下S键,设置数字在0~9之间循环。
d)再次按下Z键,可依次设置第二位到第五位数字,设置方法与第一位完全相同。
e)设置完第五位数字后,按下Z键,开始设置小数点。
四个小数点同时开始闪烁,表示可以设置小数点,此时按S键,小数点位置循环切换。
f)小数点设置完成后,按下Z键,左下箭头开始闪烁,表示可以保存设置。
g)按下S键,保存设置;按下Z键,符号位开始闪烁,可重新开始设置数据。
注:若为“三按键”操作模式,在数据设置过程中,任何时刻都可以按下M键,以快速保存设置,而不必等到下箭头闪烁时才可以保存设置。
5.2.3现场组态功能组态数据设置在实时正常显示状态,按下Z键能进入组态数据设置状态,组态数据设置流程图如图4所示。
组态数据设置:图4 组态数据设置流程图图示说明:·在正常显示状态下,按下“Z”键,进入密码设置;·进入组态设置后,按下“Z”键则跳过当前设置,进入下一项设置;按下“S”键进入相应的设置;设置过程中,按下“M”键完成输入数据的保存,同时自动进入下一项设置。
说明:·若为两键设置模式,在下箭头闪烁时,按下S键,实现M键功能。
·主变量调零密码为 00008,密码输入正确,可进行累积流量清零,否则返回正常显示。
·组态数据设置密码为00002,密码输入正确,可进行组态数据设置,否则返回正常显示。
·主变量调零密码为00006,密码输入正确,可进行主变量调零,否则返回正常显示。
·若设置数据超限,LCD显示“OVER”,此时按下“S”键或“Z”键可以重新设置。
·进入组态数据设置后,若2分钟内无按键按下,则返回正常显示。
在组态数据设置完成并回到正常显示状态下,若用户在10秒钟内再次按下“Z”键,则重新开始组态设置过程,并且略过密码验证步骤。
对于单位设置、介质设置、主变量调零和累积流量清零,需按下面流程设置:单位设置:单位设置流程图如图5所示。
LCD右下角显示当前选中的单位。
图5单位设置流程图图示说明:设置单位时,通过“S”键切换当前单位,通过“M”键或者“Z”键保存新单位;瞬时流量单位与累积流量单位对应关系为:介质设置:介质设置流程图如图6所示。
图6介质设置流程图图示说明:设置介质类型时,通过“S”键切换“气体”或者“液体”,通过“M”键或者“Z”键保存设置。
主变量调零:主变量调零流程图如图7所示。
图7主变量调零流程图图示说明:1.清零时,通过“S”键切换“调零”或者“不调零”。
通过“M”键或者“Z”键执行功能,如果当前显示“YES”则执行“调零”;如果显示“NO”,则不执行“调零”。
累积流量清零:累积流量清零流程图如图8所示。
图8主变量调零流程图图示说明:1.累积流量时,通过“S”键切换“清零”或者“不清零”。
通过“M”键或者“Z”键执行功能,如果当前显示“YES”则执行“清零”;如果显示“NO”,则不执行“清零”。
显示变量设置:液晶显示屏能显示“电流”、“百分比”、“瞬时流量”和“累积流量”四种变量的一种或交替显示其中的两种(间隔时间4秒)。
在实时正常显示状态,使用S键能更改两个显示变量,当两个显示变量设定为相同的参数,屏幕上固定显示一种变量;当两个显示变量设定为不同的参数时,屏幕上交替显示两种变量。
方法如下:按下“S”键,当前显示变量(如:电流)发生变化,循环显示“电流、百分比、瞬时流量、累积流量”,当所需要的显示变量(如:瞬时流量)出现在屏幕上时,松开“S”键,即实现了将显示变量“电流”改为“瞬时流量”。
例子:假设当前显示变量为“电流”,需要设置为:交替显示“瞬时流量”和“累积流量”。
步骤:修改第一个显示变量:按下“S”键,液晶循环显示“电流、百分比、瞬时流量、累积流量”,当显示“瞬时流量”时,松开“S”键,即可。
此时,液晶交替显示“瞬时流量”和“电流”。
修改第二个显示变量:当液晶显示“电流”时,按下“S”键,液晶循环显示“电流、百分比、瞬时流量、累积流量”,当显示“累积流量”时,松开“S”键,即设置成功。
6使用a)如被测流体含有较大颗粒或肮脏,应根据需要在流量计上游安装过滤器(磁过滤器如图9、图10)。
用于液体介质中含有铁磁性物质。
图9 磁过滤器材质:304、316、PTFE 和其它 图10A 型:法兰连接\DN15~50总长150mm,DN80~100总长200 mm 。
B 型:非法兰连接\总长100mm b) 为避免流体冲击仪表浮子, 特别是仪表用于测量气体介质流量时,必须缓慢开启阀门,以免冲击振动。
