流体力学孔板流量计的原理及应用

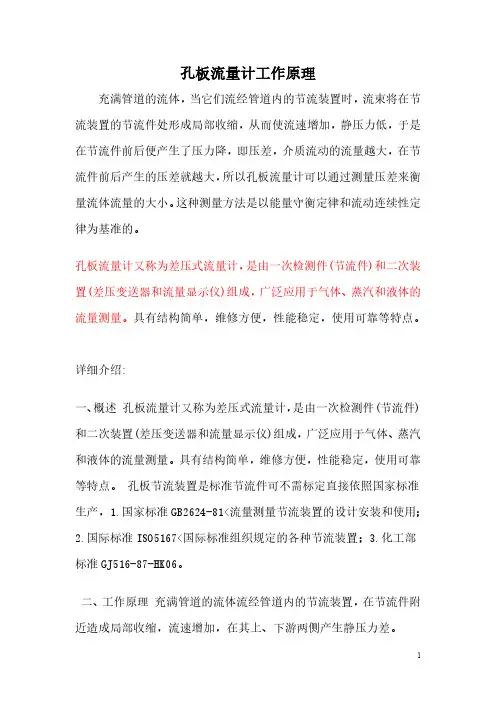

孔板流量计工作原理充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

详细介绍:一、概述孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

孔板节流装置是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用；2.国际标准ISO5167<国际标准组织规定的各种节流装置；3.化工部标准GJ516-87-HK06。

二、工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

　在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。

三阀组：三阀组的作用是将差压变送器的正负压室与引压管导通或切断，导通或切断差压变送器。

停用时：关闭负压阀,打开平衡阀,关闭正压阀.投用时：打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉.五阀组比三阀组多2个排污阀。

初次使用时应先打开平衡阀，再打开低压侧负压阀，接着是打开高压侧正压阀，最后关闭平衡阀，变送器工作，这样操作很好的保护了变送器。

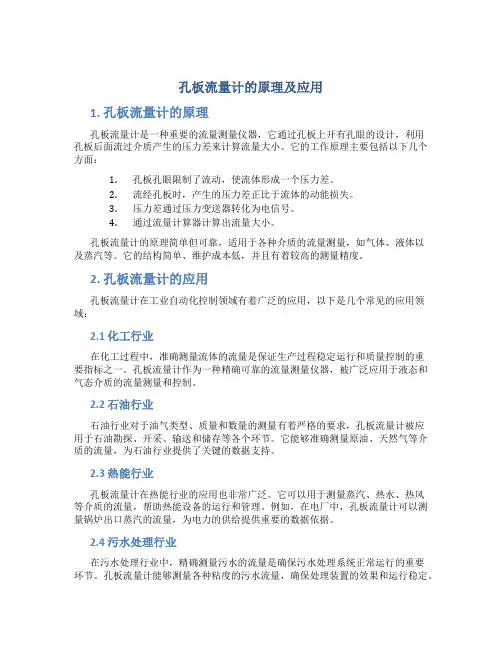

孔板流量计的原理及应用1. 孔板流量计的原理孔板流量计是一种重要的流量测量仪器，它通过孔板上开有孔眼的设计，利用孔板后面流过介质产生的压力差来计算流量大小。

它的工作原理主要包括以下几个方面：1.孔板孔眼限制了流动，使流体形成一个压力差。

2.流经孔板时，产生的压力差正比于流体的动能损失。

3.压力差通过压力变送器转化为电信号。

4.通过流量计算器计算出流量大小。

孔板流量计的原理简单但可靠，适用于各种介质的流量测量，如气体、液体以及蒸汽等。

它的结构简单、维护成本低，并且有着较高的测量精度。

2. 孔板流量计的应用孔板流量计在工业自动化控制领域有着广泛的应用，以下是几个常见的应用领域：2.1 化工行业在化工过程中，准确测量流体的流量是保证生产过程稳定运行和质量控制的重要指标之一。

孔板流量计作为一种精确可靠的流量测量仪器，被广泛应用于液态和气态介质的流量测量和控制。

2.2 石油行业石油行业对于油气类型、质量和数量的测量有着严格的要求，孔板流量计被应用于石油勘探、开采、输送和储存等各个环节。

它能够准确测量原油、天然气等介质的流量，为石油行业提供了关键的数据支持。

2.3 热能行业孔板流量计在热能行业的应用也非常广泛。

它可以用于测量蒸汽、热水、热风等介质的流量，帮助热能设备的运行和管理。

例如，在电厂中，孔板流量计可以测量锅炉出口蒸汽的流量，为电力的供给提供重要的数据依据。

2.4 污水处理行业在污水处理行业中，精确测量污水的流量是确保污水处理系统正常运行的重要环节。

孔板流量计能够测量各种粘度的污水流量，确保处理装置的效果和运行稳定。

2.5 其他领域除了上述应用领域外，孔板流量计还可以被应用于供水、冶金、食品制药等领域。

随着科技的不断发展，孔板流量计也在不断改进和创新，拥有更广泛的应用前景。

结论孔板流量计作为一种重要的流量测量仪器，通过孔板上的孔眼设计，利用压力差来测量介质的流量大小。

它在化工、石油、热能、污水处理以及其他领域的应用都得到了广泛认可和应用。

淮安嘉可自动化仪表有限公司

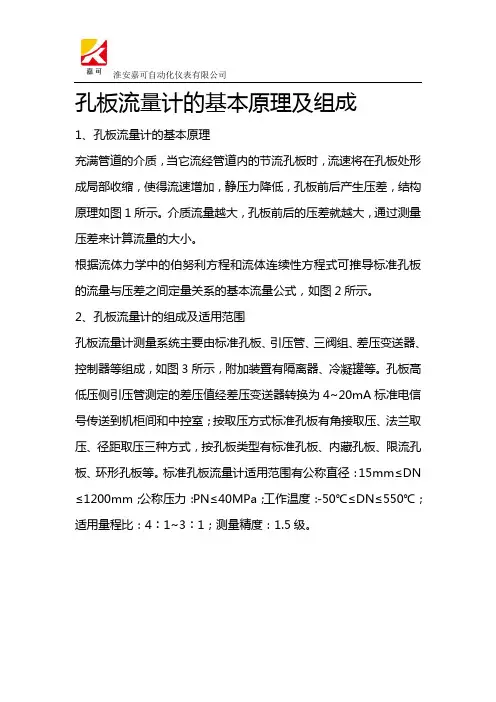

孔板流量计的基本原理及组成
1、孔板流量计的基本原理
充满管道的介质，当它流经管道内的节流孔板时，流速将在孔板处形成局部收缩，使得流速增加，静压力降低，孔板前后产生压差，结构原理如图1所示。

介质流量越大，孔板前后的压差就越大，通过测量压差来计算流量的大小。

根据流体力学中的伯努利方程和流体连续性方程式可推导标准孔板的流量与压差之间定量关系的基本流量公式，如图2所示。

2、孔板流量计的组成及适用范围
孔板流量计测量系统主要由标准孔板、引压管、三阀组、差压变送器、控制器等组成，如图3所示，附加装置有隔离器、冷凝罐等。

孔板高低压侧引压管测定的差压值经差压变送器转换为4~20mA标准电信号传送到机柜间和中控室；按取压方式标准孔板有角接取压、法兰取压、径距取压三种方式，按孔板类型有标准孔板、内藏孔板、限流孔板、环形孔板等。

标准孔板流量计适用范围有公称直径：15mm≤DN ≤1200mm；公称压力：PN≤40MPa；工作温度：-50℃≤DN≤550℃；适用量程比：4︰1~3︰1；测量精度：1.5级。

淮安嘉可自动化仪表有限公司
淮安嘉可自动化仪表有限公司。

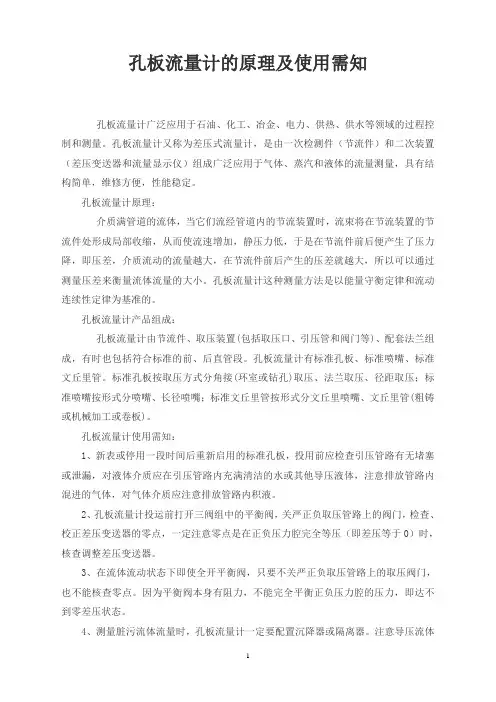

孔板流量计的原理及使用需知孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体、蒸汽和液体的流量测量，具有结构简单，维修方便，性能稳定。

孔板流量计原理：介质满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。

孔板流量计这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计产品组成：孔板流量计由节流件、取压装置(包括取压口、引压管和阀门等)、配套法兰组成，有时也包括符合标准的前、后直管段。

孔板流量计有标准孔板、标准喷嘴、标准文丘里管。

标准孔板按取压方式分角接(环室或钻孔)取压、法兰取压、径距取压；标准喷嘴按形式分喷嘴、长径喷嘴；标准文丘里管按形式分文丘里喷嘴、文丘里管(粗铸或机械加工或卷板)。

孔板流量计使用需知：1、新表或停用一段时间后重新启用的标准孔板，投用前应检查引压管路有无堵塞或泄漏，对液体介质应在引压管路内充满清洁的水或其他导压液体，注意排放管路内混进的气体，对气体介质应注意排放管路内积液。

2、孔板流量计投运前打开三阀组中的平衡阀，关严正负取压管路上的阀门，检查、校正差压变送器的零点，一定注意零点是在正负压力腔完全等压（即差压等于0）时，核查调整差压变送器。

3、在流体流动状态下即使全开平衡阀，只要不关严正负取压管路上的取压阀门，也不能核查零点。

因为平衡阀本身有阻力，不能完全平衡正负压力腔的压力，即达不到零差压状态。

4、测量脏污流体流量时，孔板流量计一定要配置沉降器或隔离器。

注意导压流体的进口、出口及排污口的位置如何合理选择，孔板流量计以达到排污目的。

5、测量腐蚀性流体流量时，孔板流量计一定要选用合适的隔离器，根据介质比重选用合适的隔离液，并注意合理选择隔离液与被测流体的入口。

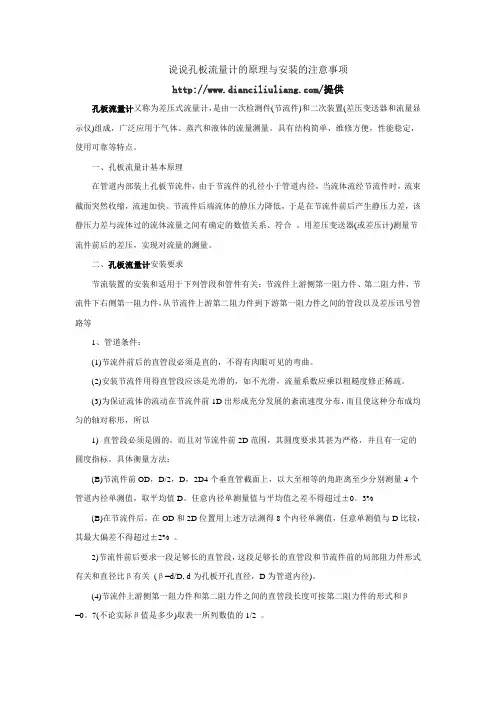

说说孔板流量计的原理与安装的注意事项/提供孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

一、孔板流量计基本原理在管道内部装上孔板节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。

节流件后端流体的静压力降低，于是在节流件前后产生静压力差，该静压力差与流体过的流体流量之间有确定的数值关系、符合。

用差压变送器(或差压计)测量节流件前后的差压，实现对流量的测量。

二、孔板流量计安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等1、管道条件：(1)节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

(2)安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

(3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1) 直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。

具体衡量方法：(B)节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。

任意内径单测量值与平均值之差不得超过±0。

3%(B)在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过±2% 。

2)节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关(β=d/D, d为孔板开孔直径，D为管道内径)。

(4)节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0。

7(不论实际β值是多少)取表一所列数值的1/2 。

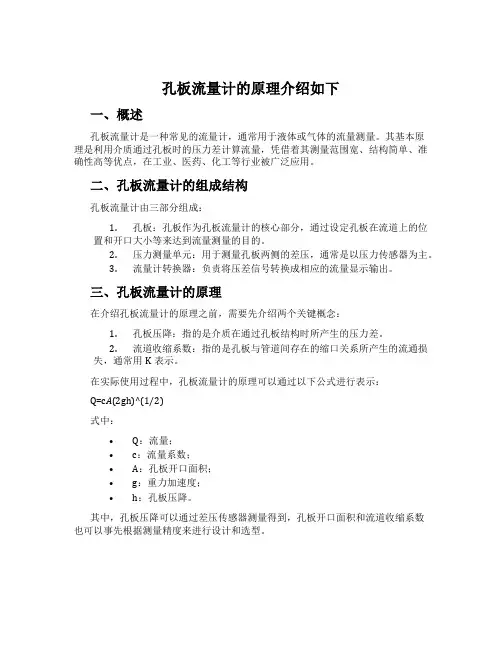

孔板流量计的原理介绍如下一、概述孔板流量计是一种常见的流量计，通常用于液体或气体的流量测量。

其基本原理是利用介质通过孔板时的压力差计算流量，凭借着其测量范围宽、结构简单、准确性高等优点，在工业、医药、化工等行业被广泛应用。

二、孔板流量计的组成结构孔板流量计由三部分组成：1.孔板：孔板作为孔板流量计的核心部分，通过设定孔板在流道上的位置和开口大小等来达到流量测量的目的。

2.压力测量单元：用于测量孔板两侧的差压，通常是以压力传感器为主。

3.流量计转换器：负责将压差信号转换成相应的流量显示输出。

三、孔板流量计的原理在介绍孔板流量计的原理之前，需要先介绍两个关键概念：1.孔板压降：指的是介质在通过孔板结构时所产生的压力差。

2.流道收缩系数：指的是孔板与管道间存在的缩口关系所产生的流通损失，通常用K表示。

在实际使用过程中，孔板流量计的原理可以通过以下公式进行表示：Q=c A(2gh)^(1/2)式中：•Q：流量；•c：流量系数；•A：孔板开口面积；•g：重力加速度；•h：孔板压降。

其中，孔板压降可以通过差压传感器测量得到，孔板开口面积和流道收缩系数也可以事先根据测量精度来进行设计和选型。

四、孔板流量计的应用孔板流量计是一种比较成熟的流量计，广泛应用于化工、医药、食品、制药、石化等行业。

其直接测量流量的优点不仅在于精度高，而且在安装、维护及修理方面也相对容易。

需要注意的是，孔板流量计不能用于测量粘性较大的介质，且在使用中需要注意孔板和传感器的正常清洗和维护。

五、总结孔板流量计作为常见流量计之一，其基本原理为利用孔板结构引起的压降来计算流量。

在应用过程中，需要注意合理的孔板设计、选型与维护，以及对介质性质的限制。

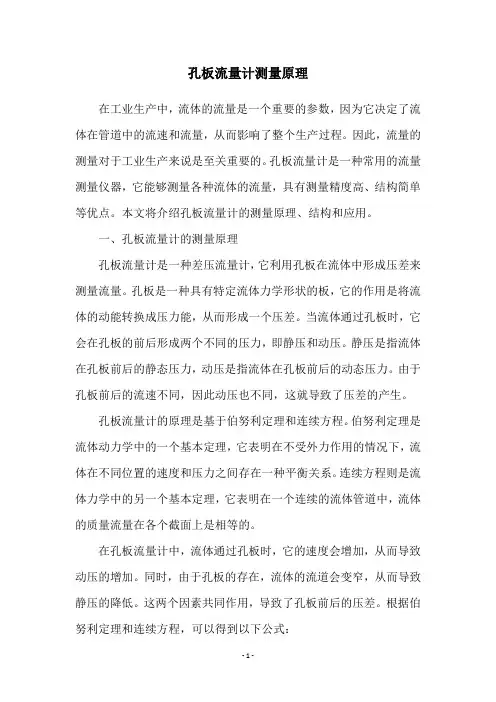

孔板流量计测量原理在工业生产中，流体的流量是一个重要的参数，因为它决定了流体在管道中的流速和流量，从而影响了整个生产过程。

因此，流量的测量对于工业生产来说是至关重要的。

孔板流量计是一种常用的流量测量仪器，它能够测量各种流体的流量，具有测量精度高、结构简单等优点。

本文将介绍孔板流量计的测量原理、结构和应用。

一、孔板流量计的测量原理孔板流量计是一种差压流量计，它利用孔板在流体中形成压差来测量流量。

孔板是一种具有特定流体力学形状的板，它的作用是将流体的动能转换成压力能，从而形成一个压差。

当流体通过孔板时，它会在孔板的前后形成两个不同的压力，即静压和动压。

静压是指流体在孔板前后的静态压力，动压是指流体在孔板前后的动态压力。

由于孔板前后的流速不同，因此动压也不同，这就导致了压差的产生。

孔板流量计的原理是基于伯努利定理和连续方程。

伯努利定理是流体动力学中的一个基本定理，它表明在不受外力作用的情况下，流体在不同位置的速度和压力之间存在一种平衡关系。

连续方程则是流体力学中的另一个基本定理，它表明在一个连续的流体管道中，流体的质量流量在各个截面上是相等的。

在孔板流量计中，流体通过孔板时，它的速度会增加，从而导致动压的增加。

同时，由于孔板的存在，流体的流道会变窄，从而导致静压的降低。

这两个因素共同作用，导致了孔板前后的压差。

根据伯努利定理和连续方程，可以得到以下公式：Q=CdA2√(2ΔP/ρ)其中，Q为流量，Cd为孔板流量系数，A2为孔板流道截面积，ΔP为孔板前后的压差，ρ为流体密度。

这个公式表明，孔板流量计的测量原理是基于压差和流量之间的关系，通过测量孔板前后的压差来计算流量。

Cd是孔板流量系数，它是一个实验测量的结果，根据孔板的形状和流体的性质来确定。

A2是孔板流道的截面积，ΔP是孔板前后的压差，ρ是流体的密度。

二、孔板流量计的结构孔板流量计的结构比较简单，它主要由孔板、压力取样管和差压变送器三部分组成。

孔板是孔板流量计的核心部件，它的形状和尺寸对测量精度有很大的影响。

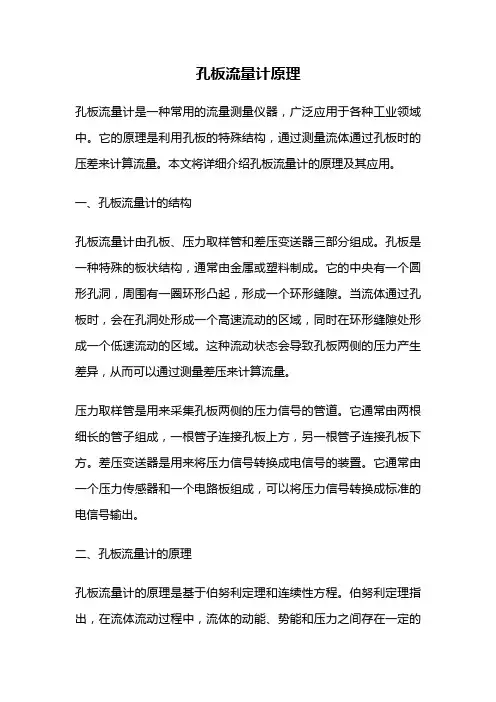

孔板流量计原理孔板流量计是一种常用的流量测量仪器，广泛应用于各种工业领域中。

它的原理是利用孔板的特殊结构，通过测量流体通过孔板时的压差来计算流量。

本文将详细介绍孔板流量计的原理及其应用。

一、孔板流量计的结构孔板流量计由孔板、压力取样管和差压变送器三部分组成。

孔板是一种特殊的板状结构，通常由金属或塑料制成。

它的中央有一个圆形孔洞，周围有一圈环形凸起，形成一个环形缝隙。

当流体通过孔板时，会在孔洞处形成一个高速流动的区域，同时在环形缝隙处形成一个低速流动的区域。

这种流动状态会导致孔板两侧的压力产生差异，从而可以通过测量差压来计算流量。

压力取样管是用来采集孔板两侧的压力信号的管道。

它通常由两根细长的管子组成，一根管子连接孔板上方，另一根管子连接孔板下方。

差压变送器是用来将压力信号转换成电信号的装置。

它通常由一个压力传感器和一个电路板组成，可以将压力信号转换成标准的电信号输出。

二、孔板流量计的原理孔板流量计的原理是基于伯努利定理和连续性方程。

伯努利定理指出，在流体流动过程中，流体的动能、势能和压力之间存在一定的关系。

连续性方程则是指在稳定的流动状态下，流体的质量流量是不变的。

当流体通过孔板时，会在孔洞处形成一个高速流动的区域，同时在环形缝隙处形成一个低速流动的区域。

这种流动状态会导致孔板两侧的压力产生差异。

根据伯努利定理，流体在高速流动区域的动能较大，势能较小，压力较低；而在低速流动区域的动能较小，势能较大，压力较高。

因此，孔板上下两侧的压力差可以用来计算流体的流量。

根据连续性方程，流体的质量流量是不变的。

因此，可以通过测量孔板两侧的压力差来计算流体的流量。

具体的计算公式如下：Q=CdA√(2ΔP/ρ)其中，Q表示流量，Cd表示孔板的流量系数，A表示孔板的截面积，ΔP表示孔板两侧的压力差，ρ表示流体的密度。

这个公式可以用来计算各种流体的流量，只需要根据实际情况选择合适的孔板和流量系数即可。

三、孔板流量计的应用孔板流量计广泛应用于各种工业领域中，特别是在化工、石油、天然气、水处理等领域中。

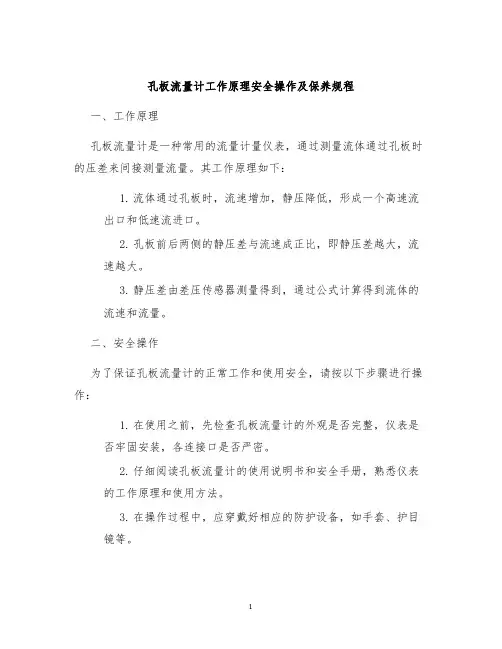

孔板流量计工作原理安全操作及保养规程一、工作原理孔板流量计是一种常用的流量计量仪表，通过测量流体通过孔板时的压差来间接测量流量。

其工作原理如下：1.流体通过孔板时，流速增加，静压降低，形成一个高速流出口和低速流进口。

2.孔板前后两侧的静压差与流速成正比，即静压差越大，流速越大。

3.静压差由差压传感器测量得到，通过公式计算得到流体的流速和流量。

二、安全操作为了保证孔板流量计的正常工作和使用安全，请按以下步骤进行操作：1.在使用之前，先检查孔板流量计的外观是否完整，仪表是否牢固安装，各连接口是否严密。

2.仔细阅读孔板流量计的使用说明书和安全手册，熟悉仪表的工作原理和使用方法。

3.在操作过程中，应穿戴好相应的防护设备，如手套、护目镜等。

4.在启动孔板流量计之前，应确保流体系统处于正常工作状态，排除可能存在的其他故障和隐患。

5.在进行流量测量时，应将流体系统平稳过渡到稳定状态，并等待一段时间以确保流体稳定流动。

6.避免在高压或高温下操作孔板流量计，在操作过程中应遵循相关安全规范和操作规程。

7.定期检查孔板流量计的差压传感器、阀门和管道连接等关键部件，并及时进行维护和更换。

8.若发现仪表异常，如测量值偏差过大或指示不准确，应立即停止使用，并进行检修和维护。

三、保养规程为了延长孔板流量计的使用寿命和保证测量精度，请按以下规程进行保养：1.定期清洁仪表外壳和传感器，可以使用软毛刷和干净的布擦拭，避免使用有腐蚀性的溶剂。

2.定期检查差压传感器的电缆连接是否松动，若发现松动应进行紧固。

3.定期检查仪表的密封圈和密封垫是否完好，若发现损坏或老化应及时更换。

4.定期校准孔板流量计的测量精度，可以使用标准流量计或其他准确的校准仪表进行比对。

5.避免长时间使用过载条件下的工作，以免影响仪表的性能和寿命。

6.避免在有腐蚀性或高温的介质中使用孔板流量计，应选择适用的材质和型号。

7.若遇到长时间停机或长时间不使用孔板流量计时，应将仪表进行防潮处理，并妥善存放。

孔板流量计的用途1. 引言孔板流量计是一种常见的流量测量仪器，被广泛应用于工业和实验室领域。

本文将全面、详细、完整地探讨孔板流量计的用途，包括其原理、特点以及实际应用中的重要性等方面。

2. 孔板流量计的原理孔板流量计是根据孔板流动测量原理进行设计的。

其原理基于流体在管道中通过孔板时产生的差压，根据差压大小可以确定流体的流量。

2.1 差压测量原理差压传感器用于测量流体在孔板前后产生的压差，差压值与流量成正比。

当流体通过孔板时，流速加大，静压也随之降低，在孔板后流速再次降低，静压也随之增加。

由此产生的差压可以通过差压传感器进行测量。

2.2 孔板设计原理孔板的设计是孔板流量计的关键。

孔板有多种形状和尺寸，如圆形、长方形等，其内部孔径也会根据需要进行调整。

设计合理的孔板能够提供准确的差压数据，从而实现精确的流量测量。

3. 孔板流量计的特点孔板流量计具有以下几个特点，使其在流量测量中得到广泛应用：3.1 简单结构孔板流量计的结构相对简单，主要由管道、差压传感器和孔板组成。

相较于其他流量测量装置，孔板流量计的安装和维护都相对容易。

3.2 高精度通过差压测量原理，孔板流量计能够实现高精度的流量测量。

合理选择合适的孔板设计和差压传感器，可以获得更精确的测量结果。

3.3 耐用性强孔板流量计通常采用耐腐蚀材料制造，能够适应各种流体的测量需求。

其结构简单且坚固，可以在较恶劣的环境条件下长期稳定工作。

4. 孔板流量计的应用4.1 工业生产孔板流量计在工业生产中起到重要的作用。

它可以测量多种介质的流量，如水、气体和石油等。

通过准确测量流量，可以控制和调节生产过程，保证生产的稳定性和质量。

4.2 环境监测孔板流量计在环境监测中也有广泛的应用。

例如，可以用于污水处理厂的进出水流量测量，以及空气质量检测装置中对空气流量的测量。

准确的流量数据有助于评估环境质量，并指导相应的措施。

4.3 科学研究孔板流量计在科学研究中常被用作实验室测量设备，用于测量实验过程中的流体流量。

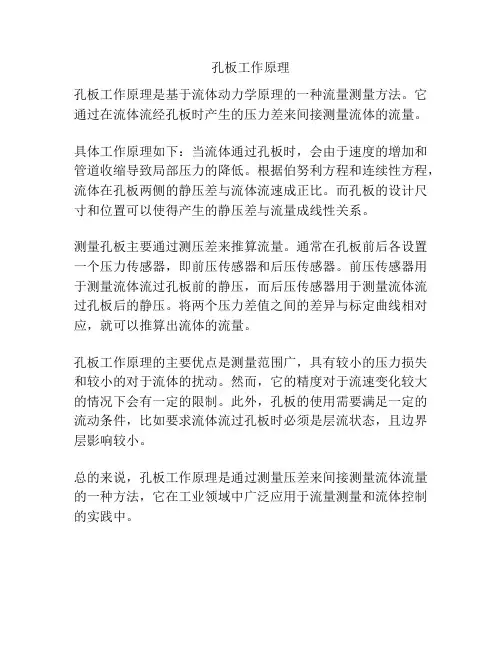

孔板工作原理
孔板工作原理是基于流体动力学原理的一种流量测量方法。

它通过在流体流经孔板时产生的压力差来间接测量流体的流量。

具体工作原理如下：当流体通过孔板时，会由于速度的增加和管道收缩导致局部压力的降低。

根据伯努利方程和连续性方程，流体在孔板两侧的静压差与流体流速成正比。

而孔板的设计尺寸和位置可以使得产生的静压差与流量成线性关系。

测量孔板主要通过测压差来推算流量。

通常在孔板前后各设置一个压力传感器，即前压传感器和后压传感器。

前压传感器用于测量流体流过孔板前的静压，而后压传感器用于测量流体流过孔板后的静压。

将两个压力差值之间的差异与标定曲线相对应，就可以推算出流体的流量。

孔板工作原理的主要优点是测量范围广，具有较小的压力损失和较小的对于流体的扰动。

然而，它的精度对于流速变化较大的情况下会有一定的限制。

此外，孔板的使用需要满足一定的流动条件，比如要求流体流过孔板时必须是层流状态，且边界层影响较小。

总的来说，孔板工作原理是通过测量压差来间接测量流体流量的一种方法，它在工业领域中广泛应用于流量测量和流体控制的实践中。

孔板流量计的基本原理及组成
一、基本原理
1/2ρV1² + P1/ρ + gz1 = 1/2ρV2² + P2/ρ + gz2
其中，ρ表示流体的密度，V1和V2分别表示流体通过孔板前后的速度，P1和P2分别表示孔板两侧的压力，g表示重力加速度，z1和z2分别表示孔板两侧的高度。

当流体通过孔板时，由于孔板的存在会使流体速度增加，从而使得流体的动能增加，而静止压力降低。

根据贝努利方程可以得到：ΔP=P1-P2=1/2ρ(V2²-V1²)
流体通过孔板的压差与流速的关系可以通过该方程确定。

通过测量流体通过孔板的压差，再根据该方程就可以计算出流体的流速，进而确定流量。

二、组成
1.孔板：孔板是整个孔板流量计的核心部分，通过其孔径和形状来控制流体的流速。

常见的孔板形状包括方孔、圆孔等。

孔板的选择需要根据具体的应用场景来确定。

2.压差变送器：压差变送器用于测量流体通过孔板产生的压差。

它包含一个测压装置，可以将压差转化为电信号输出。

常见的压差变送器有差压变送器和压阻变送器等。

3.温度补偿装置：温度补偿装置用于对测量值进行修正，以消除温度对流量计的影响。

因为流体的密度和黏度等物理特性与温度相关，所以需要对测量值进行修正以获得准确的流量数据。

4.读数显示器：读数显示器用于将计算得到的流量数据进行显示。

可以根据需求选择不同的显示方式，如数字显示、图形显示等。

同时，读数显示器还可以提供其他功能，如数据存储、报警等。

5.其他附件：孔板流量计还可能包括其他附件，如过滤器、阀门等，用于保护和控制流量计的正常运行。

孔板流量计的工作原理
孔板流量计是一种常用的流体测量仪表，它通过孔板上的孔眼和差压变送器来
测量流体的流量。

其工作原理主要包括压降原理和差压变送器原理。

首先，孔板流量计的压降原理是指流体通过孔板时，由于孔板前后的截面积变化，流体的流速和静压均会发生变化，从而产生压降。

根据伯努利方程，流体在孔板上游和下游的总能量相等，因此可以通过测量孔板前后的压差来确定流体的流量。

压差越大，流量也就越大。

其次，孔板流量计还利用了差压变送器的原理。

差压变送器是一种测量压力差
的传感器，通过测量孔板前后的压差来确定流体的流量。

当流体通过孔板时，会产生压差，差压变送器可以将这一压差转换为标准信号输出，进而实现对流量的测量和控制。

在实际应用中，孔板流量计通常会配合差压变送器和显示仪表一起使用。

差压
变送器将测量得到的压差信号转换为标准信号输出，然后传输给显示仪表进行显示和记录。

通过这种方式，我们可以实时监测流体的流量情况，从而保证生产过程的安全和稳定。

总的来说，孔板流量计的工作原理是基于压降原理和差压变送器原理的，通过
测量孔板前后的压差来确定流体的流量。

它在工业生产中有着广泛的应用，可以用于测量各种流体的流量，如液体、气体和蒸汽等。

希望本文对孔板流量计的工作原理有所帮助。

孔板流量计的作用原理孔板流量计是一种常用的流量测量仪表，它采用孔板作为流动加速元件，利用流体流过孔板时的压力差来测量流体流量。

下面我将详细介绍孔板流量计的作用原理。

孔板流量计的作用原理主要包括流体加速原理和测压原理。

一、流体加速原理当流体通过孔板时，由于孔板上方的流道突然变窄，流体速度会加快。

根据质量守恒定律，当流道变窄时，单位时间内通过截面的流体质量与单位时间内通过截面的质量流量相等。

因此，孔板上游和下游的流体速度是不同的。

根据伯努利定律，流体在速度增加的地方压力降低，即流速与压力成反比例关系。

因此，在孔板上方的流速较小，压力较高，而在孔板下方的流速较大，压力较低。

二、测压原理为了测量流经孔板的压力差，孔板流量计的上下游各设置一对压力传感器，分别测量上下游的总压力。

上游压力传感器测量的是流体在进入孔板前的总压力，下游压力传感器测量的是流体通过孔板后的总压力。

根据帕斯卡定律，压力差等于流体流速所产生的动能与流体压力之和。

在孔板流量计中，流速与压力差成正比。

压力差可以通过上游和下游压力传感器的测量值之差来计算。

而流速则可以根据流速与压力差的经验关系通过计算公式进行计算。

三、通过压力差计算流量根据孔板流量计的作用原理，当流体通过孔板时，上下游之间会形成压力差。

通过测量上下游的总压力，可以计算出压力差。

而根据压力差与流速的经验关系，可以通过计算公式计算出流速，从而得到流体流量。

孔板流量计的基本计算公式为：Q = C ×A ×√(2Δp/ρ)其中，Q表示流量，C表示流量系数，A表示孔板的截面积，Δp表示上下游压力差，ρ表示流体的密度。

值得注意的是，由于流体在通过孔板时会存在一定的压力损失，所以需要利用实验数据来确定流量系数C。

流量系数C的大小与孔板的设计和几何参数有关。

综上所述，孔板流量计的作用原理主要包括流体加速原理和测压原理。

通过测量流体通过孔板时的压力差，利用压力差与流速的关系计算出流体流量。

《工程流体力学》孔板流量计实验
【实验目的】
学习并掌握用板孔式流量计测量流量。

【实验装置】
在流体力学综合实验台中，本实验涉及的部分有文丘里实验管、孔板流量计、上水阀、出水阀，水泵和计量水箱等，时间及温度可由显示面板直接读出。

【实验原理】
流体流过板孔时，板孔前后产生压力差，起差值随流量而变，而两者之间有确定的关系，因此可通过测量来测定流量。

对Ⅰ，Ⅱ两面列能量方程（水平放置，势能头相等）得：
ξρρh g
V g P g V g P ++=+222
22211 （1） 式中：g
V h 22
00ξξ=为流经薄壁小孔时的能量损失，0ξ为出流局部损失系数。

连续性方程 2211A V A V q V == (2) 联立（1）（2）式得：
)
1(202
1
222ξ+-
∆=
A A H g V
H
g A A A A V q v ∆+-
=
=2)
1(02
1
22222ξ
【实验步骤】
（1）打开水泵，调节进水阀门，全开出水阀门，使压差达到测压计可测量的最大高度。

（2）测读压差，同时用体积法测量流量。

（3）逐渐关小进水阀门，读出10个测压点的测压高度。

（4）实验过程中如测压管液面波动不稳，应取平均值。

（5）每次调节流量应缓慢，调节后应稳定一段时间后进行测读。

【实验数据记录】 1、记录有关常数
实验装置台号_______,局部损失系数0ξ=_________,A1=__________, A2=_______
2、实验数据
表8-1 孔板流量计压差记录表。

孔板流量计的原理
孔板流量计是一种常用的流量测量仪器，它利用孔板原理来实现流体流量的测量。

孔板流量计的原理基础是贝努利方程和连续方程。

当流体通过孔板时，流体的速度会增加，而压力会下降，根据贝努利方程可以得出流体的速度和压力之间的关系。

同时，根据连续方程可以得出单位时间内通过孔板的流体质量等于单位时间内通过管道横截面的流体质量，从而可以计算出流体的流量。

孔板流量计的结构通常由一个孔板和两个法兰组成。

孔板的中间有一个孔，流体从这个孔中通过，流经孔板时速度增加，压力下降。

在孔板两侧的管道中安装压力传感器，通过测量管道两侧的压力差可以计算出流体的流量。

孔板流量计适用于各种流体，包括气体、液体等，在工业生产中得到广泛应用。

孔板流量计的优点是结构简单，成本低廉，易于安装和维护。

但是，由于孔板流量计在测量高粘度、低雷诺数或气体流量时存在一定的误差，因此在实际应用中需要进行修正和校准。

此外，在流体流经孔板时会产生一定的压力损失，需要考虑这一点对系统的影响。

总的来说，孔板流量计是一种简单实用的流量测量仪器，通过测量流体通过孔板时的压力差来计算流量，广泛应用于各种工业领域。

在实际应用中需要注意对孔板流量计进行定期校准和维护，以确保测量结果的准确性和可靠性。

希望本文能够帮助读者更好地了解孔
板流量计的原理和应用。

孔板流量计的原理
孔板流量计是一种常用的流量测量仪器，通过在管道中安装孔板来实现流体流速的测量。

其原理基于伯努利方程和连续方程，通过测量管道中的压力差来计算流体的流速。

孔板流量计由一个安装在管道中心的孔板构成，孔板上有一个孔用来测量压力。

当流体通过管道流过孔板时，流体的速度会增大，压力会下降。

利用伯努利方程，可以将流体的动能、静压力和重力势能之间的关系表达出来，从而得到流速与压力差之间的关系。

根据连续方程，管道中通过截面积相同时，流体的流速和流量成反比。

因此，通过测量管道中的压力差，就可以间接地计算出流体的流速和流量。

孔板流量计的原理简单直观，适用于各种流体的测量，尤其适用于高温、高压、腐蚀性流体的测量。

然而，由于孔板流量计存在一定的压力损失，因此在实际应用中需要根据具体情况选择合适的流量计。

孔板流量计还可以通过改变孔板的结构和孔的位置来适应不同的流量范围和流体性质。

例如，可以通过改变孔板的孔径和数量来适应不同的流速范围；也可以通过改变孔板的形状和角度来减小压力损失。

孔板流量计的原理基于伯努利方程和连续方程，通过测量管道中的压力差来计算流体的流速和流量。

其简单直观的原理使其在工业生产和实验室研究中得到广泛应用，为流体流量测量提供了一种有效可靠的方法。

孔板原理的应用什么是孔板原理孔板原理是流体力学中的一种基本原理，它用于测量流体通过孔板时的压力差来确定流量。

简单来说，孔板原理是基于流体通过孔板时产生的压差来测量流量的一种方法。

孔板原理的应用领域孔板原理广泛应用于各个领域，以下是一些常见的应用领域：1.工业领域：孔板原理被广泛应用于工业流程控制系统中，用于测量液体或气体的流量。

它可以独立运行或与其他传感器和控制器集成，实现自动化流量控制。

2.石油和化工行业：孔板原理被用于测量油气管道中的流量，用于确保生产过程中的流量控制和监测。

3.食品和饮料工业：孔板原理被应用于食品和饮料工业中，用于测量液体和气体的流量，确保生产过程的稳定性和可控性。

4.污水处理系统：孔板原理被用于测量污水处理系统中的流量，用于监测和控制废水排放。

5.空调与供暖系统：孔板原理被应用于空调与供暖系统中，用于测量冷却剂或热水的流量，以实现温度控制和节能管理。

孔板原理的基本原理孔板原理的基本原理可以归纳为以下几点：1.流体通过孔板时会产生压差：当流体通过孔板时，由于孔板的阻力，流体的速度会增加，压力会降低，从而产生了压差。

2.压差与流量成正比：压差的大小与流体的流量成正比关系。

更大的流量会导致更大的压差，反之亦然。

3.孔板的几何参数会影响压差：孔板的几何参数，如孔径、厚度等，会影响流体通过孔板时的压差。

不同的孔板几何参数适用于不同的流体和流量范围。

孔板原理的优势和局限性孔板原理具有以下优势：•简单可靠：孔板原理是一种简单可靠的流量测量方法，不依赖于外部电源或传感器。

•成本低廉：孔板原理使用简单的孔板装置，成本相对较低。

•适用范围广泛：孔板原理适用于各种液体和气体的流量测量。

然而，孔板原理也存在一些局限性：•精度受限：相比其他流量测量方法，孔板原理的精度较低。

在需要高精度的应用中，可能需要使用其他更为精确的方法。

•需要特定的流体条件：孔板原理适用于一定范围的流体和流量条件。

对于极低流量或极高流量的应用，需要选择其他测量方法。
