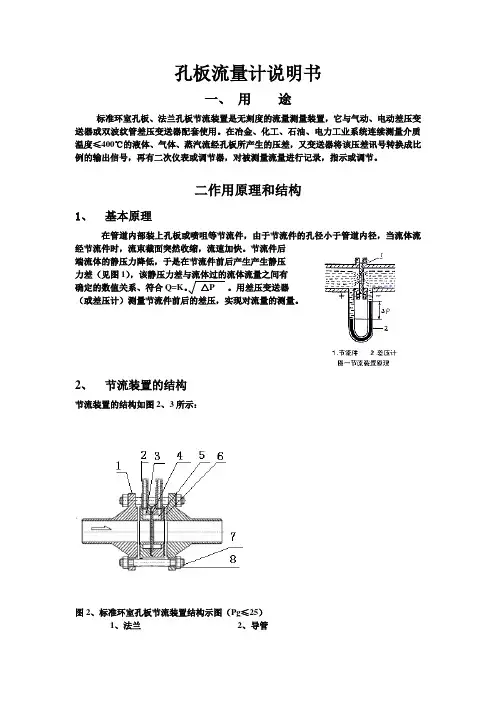

孔板流量计说明书

孔板流量计说明书一、用途标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。

在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，又变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。

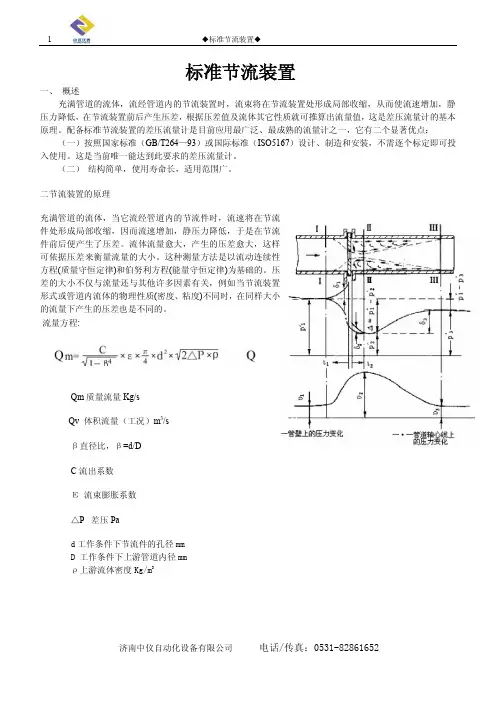

二作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。

节流件后端流体的静压力降低，于是在节流件前后产生产生静压力差（见图1），该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。

△P 。

用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。

2、节流装置的结构节流装置的结构如图2、3所示：图2、标准环室孔板节流装置结构示图（Pg≤25）1、法兰2、导管3、前环室4、节流件5、后环室6、垫7、螺栓8、螺母图3、标准法兰孔板节流装置示意图（Pg≥64）1、取压法兰2、孔板3、导压管4、密封垫5螺母6螺栓三、安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。

1、管道条件：（1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

（2）安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

（3）为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。

具体衡量方法：（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。

任意内径单测量值与平均值之差不得超过±0。

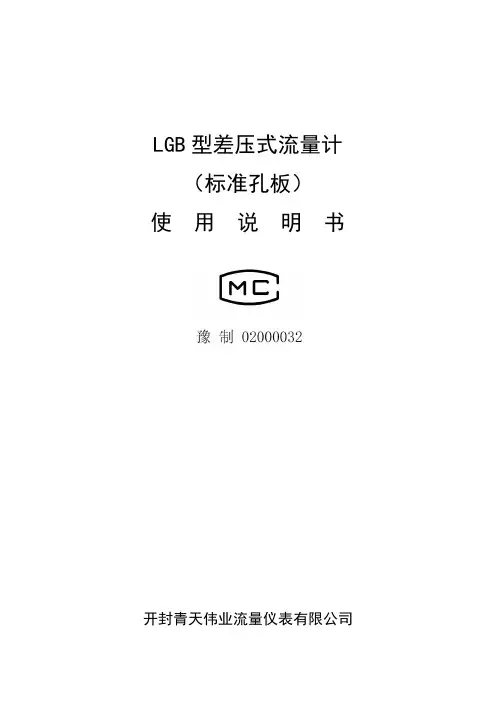

LGB型差压式流量计（标准孔板）使用说明书开封青天伟业流量仪表有限公司目录一、用途及特点 (1)二、工作原理 (2)三、型号、名称及常规适用范围 (3)四、结构及简图 (3)五、安装与使用 (4)六、供应的成套性和订货须知 (7)七、差压式流量计（标准孔板）订货咨询单 (9)LGB型差压流量计（标准孔板）使用说明书开封青天伟业流量仪表有限公司生产制造的LGB型差压式流量计（标准孔板），其设计安装和使用均符合IS05167国际标准、GB/T2624国家标准。

一、用途及特点1、用途：标准孔板与差压变送器、流量积算仪等配套组成差压式流量计，是安装于管道上进行流量测量的一次元件。

主要用于测量流经圆管道的各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污等）流量。

2、特点差压式流量计（标准孔板）是最早被采用、历史最悠久也是目前用量最大应用最广的流量计，它具有以下优点：1）标准节流装置无须实流标定即可确定其测量精确度。

（目前流量计中的唯一）2）适用被测介质宽广，几乎可用于所有气体、蒸汽和液体的流量测量。

3）管径范围广，DN50～DN800mm（或更大）；4）使用压力可高达32MPa；也可用于负压。

5）介质温度范围：-185℃～+650℃，其它流量计尚无可能。

6）非标准节流装置结构型式多样，几乎可适用各种各样流体流量测量。

7）可通过设置差压变送器量程在现场改变流量范围。

8）使用、操作简单、易掌握，日常维护量小。

二、工作原理差压式流量计（标准孔板）测量流量的原理是依据著名的伯努力流体力学原理。

如图（1）所示在管道中安放一只节流件，则有流体流过节流件时会在接节流件两侧产生一个压力差（差压p），这时的流量与差压的平方根成正比即：图(1) 节流装置测量原理体积流量：式中：A——常数C——流出系数β——直径比（=D/d）d——节流件孔径（mm）ε——可膨胀性系数△Pa——节流件前后的差压（Pa）ρ：工况下流体密度（kg/m3）三、型号、名称及常规适用范围本公司生产的LGB型差压式流量计（标准孔板）的型号规格见表（一）表（一）型号、名称及常规适用范围类型型号管径范围（mm）使用流体范围角接（钻孔）取压孔板LGB-Z DN50-DN800 各种温度、压力的气体、液体、蒸汽角接（环室）取压孔板LGB-H DN50-DN800 各种温度、压力的气体、液体、蒸汽法兰取压孔板LGB-F DN50-DN800 各种温度、压力的气体、液体、蒸汽D—D／2取压孔板LGB-J DN50-DN800 各种温度、压力的气体、液体、蒸汽四、结构及简图图2标准孔板的结构及简图图（2）为标准孔板的结构和简图，仅供用户参考五、安装与使用差压式流量计（标准孔板）的使用精确度必须由以下两个方面严格的标准化工作才能得以保证。

精品资料
标准孔板流量计安装
说明
........................................
精品资料
........................................
标准孔板流量计安装说明
1.孔板流量计有孔板、取压嘴和钢管组成，安装过程中，应注意孔板的安装方向，具体如图所示。

2.孔板安装要求
（1）孔板上游侧的测量管长度为10D ，下游侧的长度为4D 。

（2）测量管内必须满足表面清洁，无凹陷和沉淀物，相对粗糙度K/D 应少于或等于0.001。

孔板上游侧长度nD
孔板下游侧长度nD 一个90度弯头或只有一个支管流动的三通
在同一平面内有2个获2个以上的90度弯头
在不同平面内有2个或2个以上的90度弯头
渐缩管（在1.5D 到3D 长度上从2D 到D ）
渐扩管（在1D 到2D 长度上从0.5D 到D ）
全开球阀
全开闸阀
28 40 80 12 36 44 24
12
表中所列为D 的倍数n 。

（4）测量管长度之外的直管段内表面的粗糙度K/D 小于或等于0.001。

（5）在测量管中安装孔板时，开孔周限于测量管轴线同轴，孔板上游侧端面与管道轴线垂直，垂直度小于±1%。

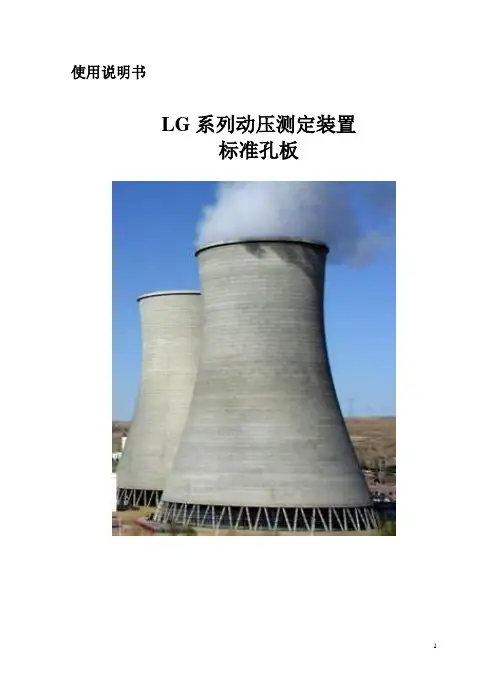

使用说明书LG系列动压测定装置标准孔板动压测定装置1 概述在流量仪表中，使用最广泛的为差压流量仪表，占流量仪表的70%左右。

差压流量仪表的检测元件为节流装置，它分孔板、标准喷嘴、文丘里管。

标准喷嘴又分长径喷嘴，ISA1932喷嘴。

这里叙述的为长颈喷嘴（以下简称喷嘴）。

1.1用途在电厂，随着发电机组的发展及容量的增大，机组技术参数也相应提高，对于主蒸汽的压力在10MPa以上，温度为555℃左右，一般应采用长颈喷嘴，从国外引进的机组上也都采用了长颈喷嘴来测量主蒸汽的流量。

长颈喷嘴与压差计或差压变送器（以上简称仪表）配套组成差压流量计，用于蒸汽的流量和调节，广泛地应用于电力等工业部门。

.1.2 特点由于喷嘴被铆、焊于测量管内，其承受工作压力高于其他节流装置；由于它自身结实，我们又考虑到测量管和喷嘴的线膨胀系数，故在特高温度下喷嘴能自由膨胀不致变形，从而确保特高温下使用，且保证了测量精确度；由于它的流量系数а高于其他节流装置，故可选择较小压差值，故压力损失小；与其它节流装置一样，他与流体接触部分无可动部件性能稳定可靠。

1.3 型号编制2 .技术指标a. 公称通经：D N=50~600mmb. 公称工作压力：P N≤60Mpa；c. 工作温度：t≤555℃;d. 直径比： β=0.20~0.80;e. 雷诺数范围 R=104~107。

3. 测量原理充满管道的流体流经管道中的喷嘴 时，流束将在它的喉部形成局部收缩，从而 使流束增加，静压力降低，于是在喷嘴前后 产生了静压力差（差压）。

流体的流速愈大， 其压差也愈大，所以它是通过测量压差来 测量流经管道的流量大小。

这种测量方法是以能量守恒定律和流 动连续方程为基础的，假设未经标定的节流已通过充分标定的节流装置几何相似和 图1 长颈喷嘴测量原理 动力相似，亦即符合标准的要求，则质量或 体积的流量与差压的关系，可由下列公式 确定。

长颈喷嘴的基本方式：实用质量流量方程：q m =1120e R P d V C ρ⋅∆⋅⋅α⋅ε⋅⋅ 实用体积流量方程：q v =1120e R P d V C ρ⋅∆⋅⋅α⋅ε⋅⋅ 式中： q m ——流体质量流量（t/h 、kg/h ）；q v ——流体体积流量（m 3/h 、m n /h ）； C ——常数；V Re ——管道粗糙度修正系数； ε——流速膨胀系数； α0——光管流量系数；d 1——工作温度下长颈喷嘴开孔直径（mm ）； ΔP ——差压上限（KPa ）；ρ1——工作状态下流体密度（kg/m 3）。

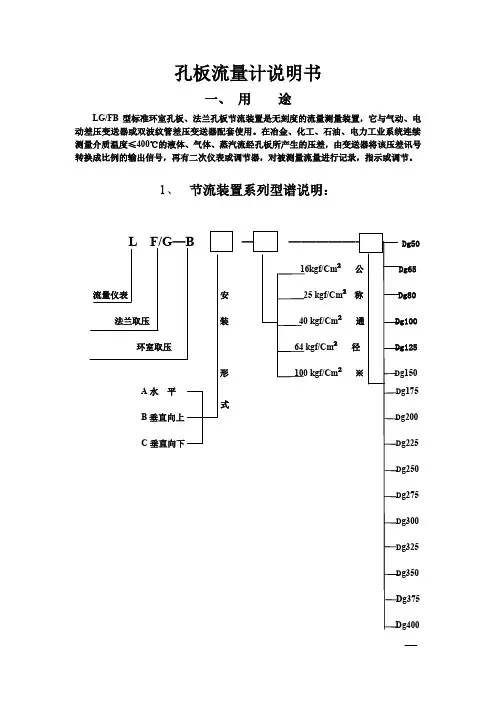

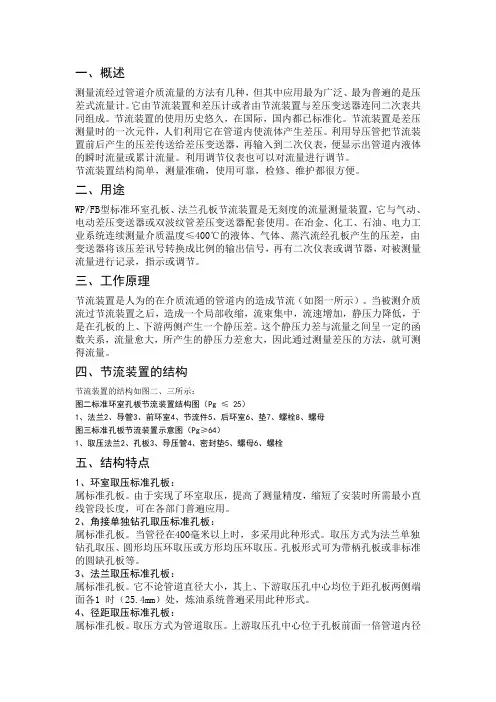

孔板流量计说明书一、用途LG/FB型标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。

在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，由变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。

1、节流装置系列型谱说明：Dg5016kgf/Cm²25 kgf/Cm²40 kgf/Cm²64 kgf/Cm²100 kgf/Cm²※注：公称通径根据工艺条件要求，通径从Φ50~Φ418MM。

例：LGBA—16—80表示：标净环室孔板节流装置，水平安装，工作压力6kgf/Cm²公称通径为Dg80二作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。

节流件后端流体的静压力降低，于是在节流件前后产生产生静压力差（见图1），该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。

△P 。

用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。

2、节流装置的结构节流装置的结构如图2、3所示：图2、标准环室孔板节流装置结构示图（Pg≤25）1、法兰2、导管3、前环室4、节流件5、后环室6、垫7、螺栓8、螺母图3、标准法兰孔板节流装置示意图（Pg≥64）1、取压法兰2、孔板3、导压管4、密封垫5螺母6螺栓三、安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。

1、管道条件：（1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

（2）安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

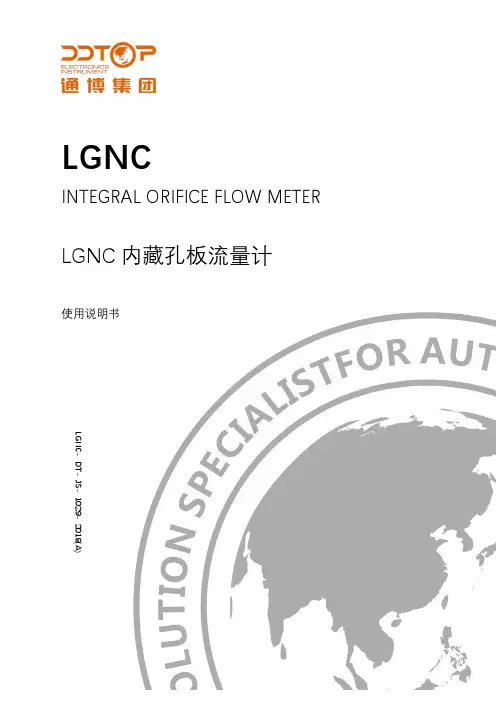

LGNCINTEGRAL ORIFICE FLOW METER LGNC内藏孔板流量计使用说明书LGNC-DT-JS-1029-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有产品自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

1 安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。

(4)1.2过程泄漏可能导致严重伤害或死亡。

(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(4)2 产品说明 (4)2.1产品主要结构 (4)2.2工作原理 (5)2.3包装 (5)2.4吊装运输 (5)2.5仓储 (5)3主要执行标准 (5)4主要特点 (5)5外形尺寸示意图-图2 (6)6开箱及检查 (6)6.1开箱验货注意事项 (6)6.2检查内容 (6)7安装 (6)7.1节流装置与现场管道对焊，保证焊接质量，打压无泄露。

差压式流量计安装使用说明书目录一、用途及特点 (1)二、工作原理 (2)三、节流装置的型号、名称及常规适用范围 (2)四、结构及简图 (4)五、安装与使用 (8)六、V型锥流量计 (11)七、一体化节流装置 (12)八、供应的成套性和订货须知 (12)九、节流装置订货咨询单 (15)节流装置安装使用说明书首先感谢您选用我公司生产的节流装置及其它流量与液位仪表产品。

本公司将竭诚为您提供优质服务，以保证您用好这些产品。

节流装置分为标准节流装置和非标准节流装置两大类。

凡是设计安装和使用符合IS05167国际标准和（或）GB/T2624国家标准的称为标准节流装置，其它皆称非标准节流装置。

标准节流装置的用量大于后者，而非标准节流装置的结构型式、品种口径规格、适用介质条件范围等却远远多于和大于前者。

一、用途及特点1、用途：节流装置与差压变送器、流量积算仪等配套组成差压式流量计，节流装置安装于管道上是流量测量的一次元件。

主要用于流经管道各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污等）流量。

可直接测量体积流量或质量流量。

2、特点节流装置是最早被采用、历史最悠久也是目前用量最大应用最广的流量测量方法，它有如下许多主要优点。

1）标准节流装置无须实流标定即可确定其测量精确度。

（目前流量计中的唯一）2）适用被测介质宽广，几乎可用于所有气体、蒸汽和液体的流量测量。

3）管径范围广，φ2～φ3000mm（或更大）；截面形状：圆形矩形皆可o4）使用压力可高达32Mpa；也可用于负压。

5）介质温度范围：-185～+650℃，其它流量计尚无可能。

6）非标准节流装置结构型式多样，几乎可适用各种各样流体流量测量。

7）可通过设置差压变送器量程在现场改变流量范围。

8）使用、操作简单、易掌握，日常维护量小。

二、作用原理节流装置测量流量的原理是依据著名的伯努力流体力学原理。

如图（1）所示在管道中安放一只节流件，则有流体流过节流件时会在接节流件两侧产生一个压力差（差压p），这时的流量与差压的平方根成正比即：图(1) 节流装置测量原理体积流量：式中：A：常数C：流出系数β：直径比（=D/d）d：节流件孔径（mm）ε：可膨胀性系数△pa：节流件前后的差压（Pa）p：工况下流体密度（Kg/m3）三、本公司节流装置的型号、名称及常规适用范围本公司生产有标准节流装置和非标准节流装置两大类，26种主要节流装置的分类，型号名称及常规适用范围见表（一）表（一） 26种主要节流装置的分类、型号、名称及常规适用范围注：用户若需超出列表使用范围或需改变结构型式，本公司期待您的咨询或协商。

孔板流量计使用说明书
一、用途及工作原理
孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。

当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。

二、构造
孔板流量计由孔板、取压嘴和钢管组成。

其结构简图如图所示。

1、4管路
2、3法兰盘5、9压差计接头6密封圈
2、7连接螺栓8孔板10负压表
孔板流量计结构原理图
三、规格
通过估算抽放瓦斯量和水柱压差Δh值的测量范围，合理选择孔板直径的大小，一般孔板压差Δh测量范围在100~1000Pa
四、孔板的安装和使用
(1) 在抽放瓦斯管路中安装孔板时,孔板的孔口必须与管道同心, 其端面与管道轴线垂直,偏心度﹤1－2%;
(2) 安装孔板的管道内壁,在孔板前后距离2D的范围内,不应有凹凸不平,焊缝和垫片等;
(3) 孔板流量计的上游(前端),管道直线长度≧20D,下游(后端)长度≧10 D;
(4) 要经常清理孔板前后的积水和污物,孔板锈蚀要更换;
(5) 抽放瓦斯量有较大变化时,应根据流量大小更换相应的孔板。

五、管道抽放瓦斯量的计算
可采用下列简易公式对移动泵站最大抽气量进行计算：
式中：qv—气体体积流量，m3/min；
K —孔板系数；（出厂时已测定）
Δh — U型管水柱压差，mm。

若为水银柱，应乘以13.6。

孔板流量计操作使用孔板流量计技术指标孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，孔板流孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

孔板流量计操作使用：1、打开电源，此时若管道内没有流量，则指示流量应为0；若管道内有流体流过时，如测量系统正常，则将正确的指示流量。

否则，系统可能不正常，设备应逐项检查。

2、一般安装完毕后（注意:1,新装管道经吹扫。

2,变送器与导压管内已经充分液体，假如因故液体流失可按下述的方法充液）即可进入运行状态，开启过程为:打开管道阀门，打开三阀组平衡阀，然后再开启根部阀，三阀组导压阀，最后关闭三阀组平衡阀，如操作次序不正确，则可能由于两根部阀的开启不同步，使差压变送器单向受压而影响其使用寿命。

3、测量蒸汽：孔板用来测量蒸汽。

4、测量液体：当孔板用来测量液体（不含气泡）需加隔离液时:此时如差压变送器位于管道下方；5、测量气体：差压变送器位于管道上方。

6、当根部阀或取压孔有堵塞时，可关闭三阀组，拧开堵塞侧的注水孔，拧上吹扫管加压，吹除取压孔污物。
