题目内容：1. 晶闸管弧焊电源的组成和特点是什么？2. 晶闸管式弧焊整流器主电路形式、工作原理及其特点是什么？3. 移相触发脉冲信号传输方式有哪几种？4. 晶闸管式脉冲弧焊电源的主要特点有哪些？主观题答案分数：(20分)1. 答：一般晶闸管式弧焊整流器的组成包括：主电路由三相主变压器、晶闸管组和输出直流电感组成；维弧电路由二极管组和限流电阻构成；控制电路由给定电路、检测电路、比较电路和触发电路组成。
主要特点：1）控制性能好可以用较小功率的触发信号，实现对大功率整流器的输出控制。
2）动特性好，响应速度快内部电感小得多，系统时间常数只有十几个毫秒，电磁惯性小，其动特性可以采用电子电抗器加以控制和调节。
3）调节性能好可通过不同的反馈方式实现对弧焊电源外特性形状的任意控制，焊接电流、电压可在较宽的范围内进行调节，并易于实现网压补偿。
4）节能、省材。
2. 答：晶闸管式弧焊整流器主电路主要有三种：三相桥式半控电路、三相桥式全控电路以及带平衡电抗器双反星形电路。
三相桥式半控电路只用三个晶闸管和三个触发单元，因而线路比较简单、可靠、经济和较易调试，其整流变压器为普通三相降压变压器，易于制造。
主要缺点是调至低压或小电流时波形脉动较明显，为满足对直流弧焊电源规定的脉动系数的要求，需配备大电感量的输出电路。
三相桥式全控整流电路的输出电压每周有六个波峰，脉动较小，所需备用的输出电感量也较小，缺点是要用六只晶闸管，六套触发电路，电路复杂，增加了调试和维修的难度。
带平衡电抗器双反星形可控整流电路相当于两组三相半波整流电路并联，同时有两个晶闸管并联导电，每管分担1/6的负载电流；有六个晶闸管，触发电路比三相桥式半控整流电路的要复杂；整流电压波形为每个波形六个波峰。
3. 答：1）电磁耦合采用脉冲变压器来传输脉冲信号。
脉冲变压器的目的是在触发脉冲电压一定的情况下，触发电路由晶闸管门级导通电阻决定；在触发多个晶闸管时，可输出多路隔离的触发脉冲，并可改变脉冲的正负极性，实现主电路和控制电路之间的电气隔离。

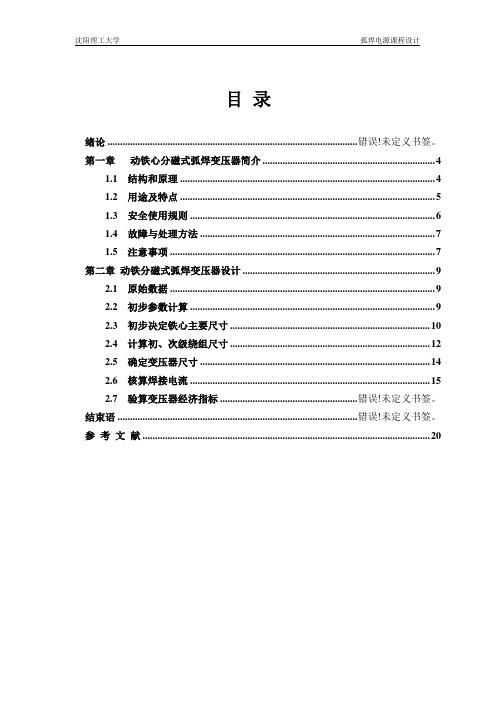

目录绪论 .................................................................................................... 错误!未定义书签。
第一章动铁心分磁式弧焊变压器简介 (4)1.1 结构和原理 (4)1.2 用途及特点 (5)1.3 安全使用规则 (6)1.4 故障与处理方法 (7)1.5 注意事项 (7)第二章动铁分磁式弧焊变压器设计 (9)2.1 原始数据 (9)2.2 初步参数计算 (9)2.3 初步决定铁心主要尺寸 (10)2.4 计算初、次级绕组尺寸 (12)2.5 确定变压器尺寸 (14)2.6 核算焊接电流 (15)2.7 验算变压器经济指标 ....................................................... 错误!未定义书签。
结束语 ................................................................................................ 错误!未定义书签。
参考文献 . (20)绪论1、弧焊电源在电弧焊中的作用不同材料、不同结构的工件，需要采用不同的电弧焊工艺方法，而不同的电弧焊工艺方法则需用不同的电弧焊机。
例如：操作方便、应用最为广泛的焊条电弧焊，需要由对电弧供电的电源装置、和焊钳组成的手弧焊机；锅炉、化工、造船等工业广为使用的埋弧焊，需要由电源装置和、控制箱和焊车等组成的埋弧焊机；适用于焊接化学性活泼金属的气体保护电弧焊，需要由电源装置、控制箱、焊车（自动焊）或送丝机构（半自动焊）、焊枪、气路和水路系统等组成的气体保护电弧焊；适用于焊接高熔点金属的等离子弧焊，则需要由电源装置、控制系统、焊枪或焊车（自动焊）、气路和水路系统等组成的等离子弧焊机。
由上述可知，各种电弧焊方法所需的供电装置即弧焊电源是电弧焊机的重要组成部分，是对焊接电弧供给电能的装置，它应满足电弧焊所要求的电气特性，这正是本课程将要系统讲述的内容。
常用焊条电弧焊弧焊电源常用焊条电弧焊弧焊电源目前，我国焊条电弧焊用弧焊电源有弧焊变压器、弧焊整流器和弧焊逆变器等。
常用有BX1系列、BX3系列交流弧焊电源和ZX5系列、ZX7系列直流弧焊电源。
直流弧焊电已经基本取代了过去使用的弧焊发电机。
（1）弧焊变压器弧焊变压器通常称为交流弧焊机。
它是一种特殊的降压变压器的主要特点是在焊接回路中增加1个阻抗，阻抗上的压降随着焊接电流的增加而增加、以获得陡降外特性。
按获得陡降外特性的方法不同，弧焊变压器可分为2类∶串联电抗器式焊变压器、增强漏磁式弧焊变压器。
增强漏磁式可分为动铁芯式（BX1系列）、动（BX3系列）和变换抽头式（BX6系列）。
弧焊变压器的分类及型号见表3—2。
常用国产焊变压器主要技术数据见表3—3。
1）动铁芯式弧焊变压器BX1—315型弧焊变压器属于增强漏磁式，其结构如图3—7b所示。
一次侧绕组分别在动铁芯两侧，一次和二次分成上下2部分绕组，固定在主铁芯柱Ⅰ上。
中间铁芯柱Ⅱ可移动，可以改变一次侧绕组和二次侧绕组的漏抗，实现焊接电流的调节，满足焊接要求。
动铁芯的位置由电流指针表示。
可动铁芯由螺纹丝杠控制。
转动焊接电流调节手柄，则丝杠转动，从而带动动铁芯移动。
动铁芯向外移动，则焊接电流增大;动铁芯向内移动，则焊接电流减小，如图3—7c所示。
2）动圈式弧焊变压器BX3—300型动圈式弧焊变压器外形如图3—8a所示。
动圈式弧焊变压器结构如图3—8b所示。
铁芯呈口形;一次侧绕组分2部分，绕在2个铁芯柱的底部;二次侧绕组也分2部分，装在铁芯柱非导磁性材料做成的活动支架上，凭借手柄转动螺杆使之沿铁芯上下移动。
通过改变一次侧、二次侧绕组间的距离，来改变它们间的漏抗，从而调节焊接电流。
一次侧、二次侧绕组间的距离越大，漏抗越大，焊接电流越小。
（2）弧焊整流器弧焊整流器是一种将交流电变压、整流转换成直流电的弧焊电源。
弧焊整流器有硅弧焊整流器、晶闸管弧焊整流器、晶体管弧焊整流器等。
电焊工试题库（含参考答案）一、单选题（共70题，每题1分，共70分）1、用人单位招用与其他用人单位尚未解除或者终止劳动合同的劳动者,给其他用人单位造成损失的,应当承担( )责任。
A、连带赔偿B、违约C、经济损失D、合同纠纷正确答案：A2、焊接之前,应将坡口两侧( )范围内的铁锈、油污、氧化皮等污物清理干净.A、10 mmB、100 mmC、50 mmD、20 mm正确答案：D3、平板对接横焊时,要采用( )和短弧施焊。
A、小焊条直径、大焊接电流B、小焊条直径、小焊接电流C、大焊条直径、大焊接电流D、大焊条直径、小焊接电流正确答案：B4、切割的表面粗糙度是( )之间的距离。
A、波峰与平均值B、波谷与平均值C、波峰与波谷D、波峰与基准线正确答案：A5、长焊缝焊接时,( )的焊接方法变形最小。
A、从中段向两端施焊B、直通焊C、从中段向两端逐步退焊D、逐步跳焊正确答案：C6、CO2气体保护焊时,为了保证焊接质量,要求在坡口正反面的周围( )范围内清除水、锈、油、漆等污物。
A、8 mmB、20 mmC、12 mm (I))1 0 mm正确答案：B7、焊件钝边的作用是( )。
A、便于清渣B、防止烧穿C、保证成形D、保证焊透正确答案：B8、用电流表测量电流时.应将电流表与被测电路连接成( )方式。
A、混联B、并联C、串联或并联D、串联正确答案：D9、钎焊过程中,待钎剂熔化后,应立即将( )与被加热到高温的焊件接触,利用焊件的高温使钎料熔化。
A、钎剂B、钎料C、火焰D、焊件正确答案：B10、变压器初级、次级绕组的电压比等于它们的( )。
A、匝数比B、电感比C、电阻比D、电流比正确答案：A11、氩气是种良好的焊接用保护气体,它的主要缺点是( )。
A、对熔池极好的保护作用B、价格较贵,焊接成本高C、其本身不与金属反应D、其不溶于金属正确答案：B12、气焊操作的右焊法.( )。
A、操作简单,易于掌握B、焊缝冷却较慢C、适用于薄板焊接D、熔深小,生产率低正确答案：B13、电流表量程扩大n倍时,应并联其内阻( )倍的电阻。
