计算机辅助制图考试试题

《计算机辅助图形设计》期末考试试卷附答案一．判断题（共15小题，每小题2分，共30分）1.将一根自由长度为50mm的弹簧，拉伸到52mm，所需要的力和将这根弹簧压缩到48mm所需要的力是不一样的。

（）2.选择一个零件的主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则。

（）3.在电脑中，可以将在一台电脑上画好的图形，原封不动的复制到另外一台电脑上。

（）4.AUTOCADR14版本的图形，可以用AUTOCAD2004打开，同样道理，AUTOCAD2004版本的图形，可以直接用AUTOCAD R14打开。

（）5.为了保护自己的文档，可以将CAD图形用DWS的格式保存。

DWS格式的文档，只能查看，不能修改。

（）6.在局部视图和斜视图中，任何情况下都要做断裂位置的标识，视图方向的标识和视图位置的标识。

（）7.因为剖切是假想的，并不是真的把机件切开并拿走一部分。

因此，当一个视图取剖视后，其余视图应按完整机件画出。

（）8.当图形中的主要轮廓线与水平线成45度角时，该图形的剖面线应画成与水平线成30度或60度的平行线，其倾斜的方向与其他图形的剖面线一致，由于剖切是假想的，所以在剖视图上剖切平面的转折处应该画线。

（）9.剖面图常用于表达机件上的断面形状，如肋，轮辐，键槽等，剖面图也叫剖视图。

（）10.将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。

局部放大图的画图比例由可能采用1：1。

（）11.较长的机件(轴、型材、连杆等)沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制。

（）12.我们国家标准规定，当采用第三视角画法时，必须在图样中画出第三角画法的识别符号。

（）13.一个竖立摆放的右旋弹簧，如果将它上下倒置摆放，会变成左旋弹簧。

（）14.螺纹要素全部相同的内、外螺纹方能连接。

（）15.两个互相配合的齿轮，一定会保持齿形相同，模数相等的关系，在装配时节圆保持相切。

（）二、单项选择题（共25题，每小题2分，共50分）1.设置AUTOCAD图形边界的命令是（）。

•・单选61.以下软件不能完成计算机辅助设讣的是：（）A.solidworksB.WordC.AutoCADD.UG答案：B62.画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能：（A.打印图形B.保存图形C.精确绘图和设计D.打开图形答案：C63.AutoCAD不能处理以下哪类信息：（）A.矢量图形B.光栅图形<C.声音信息D.文字信息答案：C64.AutoCAD软件可以进行三维设计，但不能进行：（）A.线框建模B.表而建模C.实体建模D.参数化建模答案：D65.AutoCAD默认时正角度测量按（）。

A.顺时针方向B.逆时针方向C.任意方向答案：B6&通常我们在泄义绘图环境时使用最多的是（）对话框。

A.选项B.自定义C.环境设置D.标准答案：A67.字义字体样式的命令是（）。

（基础知识）A.DLMLINEARB.STYLEC.DTEXTD.MTEXT答案：B68.使用夹点不可能实现（）操作。

（基础知识）A.打断B.拉伸C.移动D.旋转答案：A69 •在CAD中在用Line命令绘制封闭图形时•最后一直线可敲（）字母后回车而自动封闭。

（基础知识）A. CB.GC. DD.0答案：A70.在CAD中单位设置的快捷键是（）。

（基础知识）A.UMB.UNC.CTRL+UD.ALT+U答案：B71.CAD软件中我们一般都用（）单位来做图以达到最佳的效果。

A.米B.厘米（C.亳米D份米答案：C72.在CAD中文本窗口切换的快捷键是（）A.F1B.F2C.F3D.F4（答案：B73.在CAD中圆弧快捷键是（）oA.trB. aC.recD.pl答案：B74.在CAD中绘制圆的直径按（）键。

（A. bB.wC.pD. D答案：D75.在CAD中定数等分的快捷键是（）。

B.LENC.F11D.DIV答案：D7&在CAD中点的快捷键是（）o77AWB.OC.POD.TR（答案：：c77.AutoCAD中绘制弧形的快捷键（）。

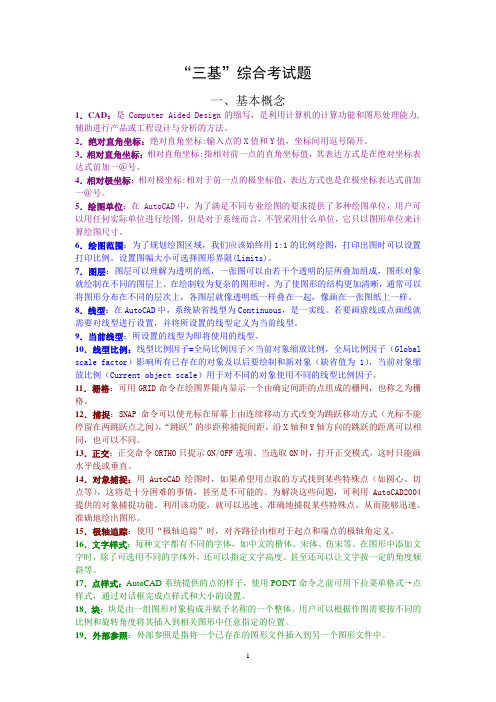

“三基”综合考试题一、基本概念1．CAD：是 Computer Aided Design的缩写，是利用计算机的计算功能和图形处理能力,辅助进行产品或工程设计与分析的方法。

2．绝对直角坐标：绝对直角坐标:输入点的X值和Y值，坐标间用逗号隔开。

3．相对直角坐标：相对直角坐标:指相对前一点的直角坐标值，其表达方式是在绝对坐标表达式前加一＠号。

4．相对极坐标：相对极坐标:相对于前一点的极坐标值，表达方式也是在极坐标表达式前加一＠号。

5．绘图单位：在 AutoCAD中，为了满足不同专业绘图的要求提供了多种绘图单位，用户可以用任何实际单位进行绘图，但是对于系统而言，不管采用什么单位，它只以图形单位来计算绘图尺寸。

6．绘图范围：为了规划绘图区域，我们应该始终用1:1的比例绘图，打印出图时可以设置打印比例。

设置图幅大小可选择图形界限(Limits)。

7．图层：图层可以理解为透明的纸，一张图可以由若干个透明的层所叠加组成，图形对象就绘制在不同的图层上。

在绘制较为复杂的图形时，为了使图形的结构更加清晰，通常可以将图形分布在不同的层次上，各图层就像透明纸一样叠在一起，像画在一张图纸上一样。

8．线型：在AutoCAD中，系统缺省线型为Continuous，是一实线。

若要画虚线或点画线就需要对线型进行设置，并将所设置的线型定义为当前线型。

9．当前线型：所设置的线型为即将使用的线型。

10．线型比例：线型比例因子=全局比例因子×当前对象缩放比例，全局比例因子（Global scale factor）影响所有已存在的对象及以后要绘制和新对象（缺省值为1），当前对象缩放比例（Current object scale）用于对不同的对象使用不同的线型比例因子。

11．栅格：可用GRID命令在绘图界限内显示一个由确定间距的点组成的栅网，也称之为栅格。

12．捕捉：SNAP命令可以使光标在屏幕上由连续移动方式改变为跳跃移动方式（光标不能停留在两跳跃点之间），“跳跃”的步距称捕捉间距，沿X轴和Y轴方向的跳跃的距离可以相同，也可以不同。

计算机辅助设计绘图员：CAD中级考试考试题五1、判断题用EXTRUDE命令拉伸的长方体可以用FILLET命令倒圆角。

正确答案：对2、单选在（）中，坐标面与轴测投影面平行，凡与坐标面平行的平面上的圆，轴测投影（江南博哥）仍为圆。

A、正等轴测图B、斜二等轴测图C、正二等轴测图D、三视图正确答案：B3、单选叉架类零件一般需要两个以上基本视图表达，常以工作位置为主视图，反映主要形状特征。

连接部分和细部结构采用局部视图或斜视图，并用剖视图、断面图、局部放大图表达OOA、主要结构B、局部结构C、内部结构D、外形结构正确答案：B4、单选目前，在机械图样中仍采用GB4457.4-84中规定的（）种线型。

A、4B、6C、8D、10正确答案：C5、单选点的投影变换中，O到新坐标轴的距离等于旧投影到旧坐标轴的距离。

A、旧投影B、新投影C、正投影D、侧投影正确答案：B6、判断⅛零件按结构特点可分为轴套类、盘盖类、叉架类、箱壳类和薄板类。

正确答案：对7、单选、尺寸线不能用其他图线代替，一般也O与其他图线重合或画在其延长线上。

A、不得B、可以C、允许D、必须正确答案：A8、单选用EXTRUDE命令生成三维实心体时，可以设定拉伸斜度，该角度OOA.必须大于零或小于零B.只能大于零C.在0~90°内可以变化D.数值可正可负，拉伸高度越大相应的角度越小正确答案：D9、单选正垂线平行于O投影面。

A、V、HB、H、WC、V、WD、V正确答案：C10、单选为作图方便，一般取O作为正二测的简化轴向变形系数。

A、p=r=l.22,q=0.6B、p=r=1,q=0.5C、p=r=0.82,q=0.47D、p=r=l,q=0.47正确答案：B11、单选叠加和切割是()的两种组合形式。

A、相贯体B、相交体C、组合体D、基本体正确答案：C12、单选用叠加法绘制组合体的正等轴测图，先用形体分析法将组合体分解成若干个()OA、切割体B、基本体C、圆柱体D、棱柱体正确答案：B13、多选使用RECTANGLE命令绘制一个矩形，并使该矩形具有厚度为100。

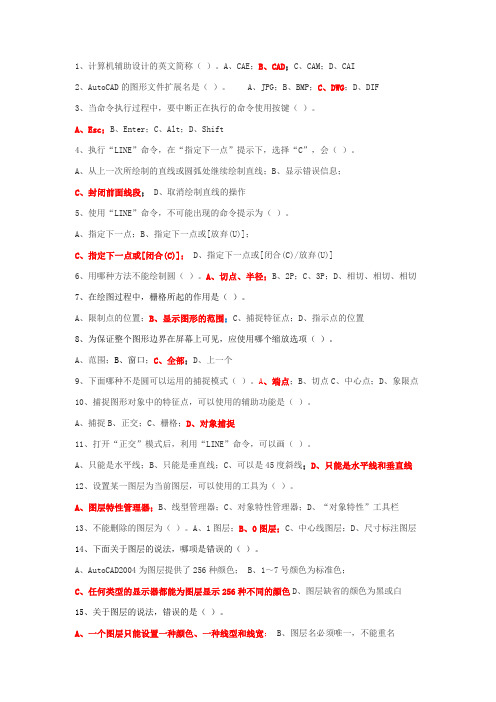

1、计算机辅助设计的英文简称（）。

A、CAE；B、CAD；C、CAM；D、CAI2、AutoCAD的图形文件扩展名是（）。

A、JPG；B、BMP；C、DWG；D、DIF3、当命令执行过程中，要中断正在执行的命令使用按键（）。

A、Esc；B、Enter；C、Alt；D、Shift4、执行“LINE”命令，在“指定下一点”提示下，选择“C”，会（）。

A、从上一次所绘制的直线或圆弧处继续绘制直线；B、显示错误信息；C、封闭前面线段；D、取消绘制直线的操作5、使用“LINE”命令，不可能出现的命令提示为（）。

A、指定下一点；B、指定下一点或[放弃(U)]；C、指定下一点或[闭合(C)]；D、指定下一点或[闭合(C)/放弃(U)]6、用哪种方法不能绘制圆（）。

A、切点、半径；B、2P；C、3P；D、相切、相切、相切7、在绘图过程中，栅格所起的作用是（）。

A、限制点的位置；B、显示图形的范围；C、捕捉特征点；D、指示点的位置8、为保证整个图形边界在屏幕上可见，应使用哪个缩放选项（）。

A、范围；B、窗口；C、全部；D、上一个9、下面哪种不是圆可以运用的捕捉模式（）。

A、端点；B、切点C、中心点；D、象限点10、捕捉图形对象中的特征点，可以使用的辅助功能是（）。

A、捕捉B、正交；C、栅格；D、对象捕捉11、打开“正交”模式后，利用“LINE”命令，可以画（）。

A、只能是水平线；B、只能是垂直线；C、可以是45度斜线；D、只能是水平线和垂直线12、设置某一图层为当前图层，可以使用的工具为（）。

A、图层特性管理器；B、线型管理器；C、对象特性管理器；D、“对象特性”工具栏13、不能删除的图层为（）。

A、1图层；B、0图层；C、中心线图层；D、尺寸标注图层14、下面关于图层的说法，哪项是错误的（）。

A、AutoCAD2004为图层提供了256种颜色；B、1～7号颜色为标准色；C、任何类型的显示器都能为图层显示256种不同的颜色D、图层缺省的颜色为黑或白15、关于图层的说法，错误的是（）。

江苏 2023年计算机辅助设计绘图员：CAD中级考试真题模拟汇编（共71题）1、用VPOINT命令，输入视点坐标值（-1，-1，1）后，结果同三维视图（）。

（单选题）A. 东南等轴测视图B. 西南等轴测视图C. 东北等轴测视图D. 西北等轴测视图试题答案：A2、零件图上尺寸公差的标注形式有三种：1.基本尺寸数字后边注写公差带代号；2.基本尺寸数字后边注写上、下偏差；3.基本尺寸数字后边同时注写（），后者加括号。

（单选题）A. 公差带图号和相应的上、下图号B. 标准公差代号和相应的上、下公差C. 公差带代号和相应的上、下偏差D. 基本偏差代号和相应的上、下偏差试题答案：C3、目前，在（）中仍采用GB4457.4-84中规定的8种线型。

（单选题）A. 机械图样B. 所有图样C. 技术制图D. 建筑制图试题答案：A4、生成三维平面的命令是（）。

（单选题）A. SOLIDB. 3DFACEC. 3DPOLYD. POLYLINE试题答案：B5、表面粗糙度的代号应标注在可见轮廓线、尺寸线、尺寸界线或它们的延长线上，其中（）必须从材料外指向材料表面。

（单选题）A. 参数的字母B. 代号的参数C. 符号的尾端D. 符号的尖端试题答案：D6、投影面垂直面垂直于（）投影面（单选题）A. 四个B. 三个C. 二个D. 一个试题答案：D7、一般应在剖视图的上方用大写字母标出剖视图的名称“x－x”，在相应视图上用（）表示剖切位置，用箭头表示投影方向，并注上相同的字母。

（单选题）A. 剖切符号B. 剖面符号C. 剖视符号D. 细实线试题答案：A8、用计算机绘图时，要想放大或缩小实体实际尺寸应使用（）命令。

（单选题）A. 显示缩放B. 旋转C. 比例缩放D. 镜像试题答案：C9、（）多用于被连接件之一较厚而不宜使用螺栓连接，或因经常拆卸不宜使用螺钉连接的场合。

（单选题）A. 螺栓连接B. 螺柱连接C. 螺钉连接D. 螺纹连接试题答案：B10、用（）命令可以将空间的两条曲线定义曲面（单选题）A. EDGESURFB. REVSORFC. 3DMESHD. RULESURF试题答案：D11、画斜视图时，必须在视图的上方标出视图的名称“x”（“x”为大写的拉丁字母），在相应视图附近用箭头指明投影方向，并注上相同的（）。

计算机辅助工程考试试题一、多选题1.计算机辅助工程（CAE）是指利用计算机技术辅助进行工程设计、分析和制造过程的方法。

下列哪些属于CAE的主要应用领域？（多选）A. 电子电路设计B. 机械零部件加工C. 建筑设计与规划D. 汽车发动机仿真E. 水电站工程施工2.在计算机辅助工程中，CAD和CAE是密切相关的两个概念。

下列哪些说法是正确的？（多选）A. CAD指的是计算机辅助设计，主要用于进行工程制图和设计B. CAE指的是计算机辅助工程，主要用于进行工程分析和仿真C. CAD和CAE可以独立使用，也可以同时结合使用D. CAD和CAE的主要区别在于应用的行业领域不同E. CAD和CAE在工程设计过程中可以实现互通数据二、填空题1.在计算机辅助工程中，有一个常用的三维建模软件叫做_____________。

2.计算机辅助工程中的有限元分析（FEA）是一种常用的分析方法，其核心思想是将连续体划分为_____________。

三、简答题1.请简要说明计算机辅助工程在工程设计过程中的作用。

2.请简要介绍计算机辅助工程中的有限元分析方法以及应用场景。

四、论述题计算机辅助工程（CAE）在各个工程领域的应用越来越广泛，它为工程师们提供了更高效、更精确的设计、分析和制造工具。

通过CAD软件进行工程设计，再利用CAE软件进行分析和仿真，可以大大缩短产品的开发周期，提高产品的质量和竞争力。

在机械工程领域，CAE被广泛应用于零部件设计、强度分析、动力学仿真等方面。

通过CAE软件，工程师可以对零部件的刚度、强度、疲劳寿命等进行分析，从而优化设计方案，提高产品的可靠性和使用寿命。

在电子电路设计领域，CAE可以帮助工程师进行原理图设计、电路仿真、PCB布局等工作。

通过仿真分析，可以预测电路的性能指标，优化电路布局和排线，提高电路的可靠性和功耗性能。

在建筑设计领域，CAE可以协助工程师进行结构分析、施工仿真等工作。

通过CAE软件，可以模拟房屋在不同负载条件下的变形情况，进行抗震分析、承重力分析等，从而确保建筑结构的安全性和稳定性。

计算机辅助设计画图考试题及答案一、选择题（每题2分，共40分）1. CAD是什么的缩写？A. Computer-Aided DesignB. Computer-Aided DrawingC. Computer-Aided DraftingD. Computer-Aided Diagramming答案：A2. 下列哪个是常见的2D绘图软件？A. AutoCADB. SolidWorksC. SketchUpD. Blender答案：A3. CAD软件中，哪个工具可以用于创建直线？A. 画圆工具B. 画弧工具C. 画多边形工具D. 直线工具答案：D4. 在CAD软件中，如何进行图形的放大操作？A. 使用移动工具B. 使用旋转工具C. 使用缩放工具D. 使用删除工具答案：C5. CAD软件中，什么是图层？A. 图形的颜色B. 图形的线型C. 图形的图案填充D. 图形的组织结构答案：D6. 在CAD软件中，哪个命令可以用于创建圆弧？A. LineB. CircleC. Arc答案：C7. 下列哪种文件格式常用于CAD图纸的保存与交换？A. .docxB. .xlsxC. .pdfD. .dwg答案：D8. 在CAD绘图中，哪个选项可以实现图形的镜像对称？A. OffsetB. RotateC. MirrorD. Scale答案：C9. CAD软件中，哪个命令可以用于创建矩形？A. LineB. CircleC. Arc答案：D10. 在CAD软件中，如何改变图形的颜色？A. 使用编辑工具B. 使用修剪工具C. 使用绘图工具D. 使用属性工具答案：D二、填空题（每题4分，共40分）1. 在CAD软件中，绘制直线可以使用________命令。

答案：line2. CAD软件中，移动图形的工具是________。

答案：Move3. CAD软件中，拉伸图形的工具是________。

答案：Stretch4. CAD软件中，旋转图形的工具是________。

计算机辅助制图技术与应用习题答案一、名词解释1、夹点未执行任何命令先选择要编辑的实体目标后，在被选种的图形实体上将出项若干个带颜色的小方框，这些小方框是图形的特征点。

称小方框为夹点。

2、图形界限AtuoCAD中由一对二维点确定，即左下角点和右上角点确定的绘图界限。

如果选择ON，将无法输入图限之外的点，也不能使用移动或复制命令将图形移动到图形界线之外。

3、窗口方式矩形选择框选择图形对象时，选择矩形对角线上的第一个点，从左向右拖动鼠标至适当的位置，即可看到在绘图区内出现一个实线的矩形框，称之为窗口方式下的矩形选择框。

3、块即图块，是由一组图形对象组成的集合。

在一个图块中，各图形实体对象均有各自的图层、线型、颜色等特征，图块可作为独立的完整的对象处理。

根据需要可将图块按缩放比例和旋转角度插入到指定的位置，可进行图块的复制、移动阵列等处理，也可重新定义图块。

二、填空题1、AtuoCAD2009提供了三种空间模式，分别是（二维草图注释空间）、（三维建模空间）、（经典空间）。

2、快速访问工具栏中包含新建、（打开）、（保存）、（打印）、（放弃）、（重做）六个快捷按钮。

3、长度单位设置的类型有5个选项，即：分数、（工程）、（建筑）、（科学）、（小数）。

4、图形工作环境的设置是通过单击“菜单浏览器”按钮，在弹出的菜单中选择“工具”（显项）来设置的。

5、图层特性包括名称、线型、（颜色）、（线宽）等。

6、在文字标注的控制符号中，%%U表示打开或关闭（文字下划线）。

7、AutoCAD2009设置打印样式时，打印样式有（ *.ctb ）和（ *.stb ）两种类型8、通常情况下，在输出纸质测绘工程图件设置打印比例时，设置为1：0.5的比例相当于（1：500 ）。

9、 AutoCAD2009 提供图形属性的查询功能，可以查询图形的距离、面积、坐标、对象特性数据和（图形日期和时间信息等，或图形文件信息等）。

三、单选题1、在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将___C____。
