《工程制图》课件第十一章 计算机辅助绘图

《工程制图》课件第十一章 计算机辅助绘图

11.2.3 对象捕捉追踪
单击状态栏中的
开关，可打开或关闭对象捕
捉追踪功能。在绘图时，如果同时打开
和
开关，可对图形对象进行捕捉追踪。
对象追踪有单向追踪和双向追踪两种。其中，单向 追踪是指捕捉到现有图形的某一个特征点，并对其进行 追踪，如图a所示；双向追踪是指同时捕捉现有图形的两 个特征点，并分别对其进行追踪，如图b所示。
窗交是指自右向左拖出选择窗口，此时所有完全包 含在选择窗口中，以及所有与选择窗口相交的对象均 会被选中，具体操作如图所示。
（3）对象的夹点
由前面各图可以看出，当图形对象被选中后，该对 象上将出现 符号，该符号被称为夹点。在AutoCAD 中，所有图形元素的形状都是由夹点控制的。例如，直 线包含了两个端点和一个中点夹点，圆包含了圆心和四 个象限夹点，矩形包含了四个角夹点，如图a所示。
默认情况下，该软件的操作界面如下页图所示，它 主要由“应用程序”按钮、快速访问工具栏、标题栏、 功能区、绘图区、坐标系、ViewCube工具、导航栏、命 令行和状态栏等几部分组成。
功能区：在AutoCAD 2013中，大部分命令以按钮 的形式分类显示在功能区的不同选项卡的不同面板中。 例如，“直线”命令显示在“常用”选项卡的“绘图” 面板中，“文字”命令显示在“常用”选项卡的“注 释”面板中，如图所示。单击某个选项卡标签，可切 换到该选项卡。
11.2 使用辅助工具精确绘图
11.2.1 正交与极轴追踪
利用正交和极轴功能可控制绘图时光标移动的方向。 其中，利用正交可以控制绘图时光标只能沿水平或垂直 （分别平行于当前坐标系的X轴与Y轴）方向移动；利用 极轴可控制光标沿由极轴角定义的极轴方向移动，常用 来绘制指定角度的斜线。由于正交模式比较简单，因此 下面重点讲解极轴下，使用“对象捕捉”功能只能捕捉现有 图形的端点、圆心和交点。如果还需要捕捉到图形对象 的中点、象限点和切点等对象，可右击状态栏中的 开关，在弹出的菜单中选择所需选项，如下面左图所示。 此外，也可在弹出的菜单中选择“设置”选项，然后在 打开的“草图设置”对话框中设置捕捉模式，如下面右 图所示。

计算机辅助绘图第7章

计算机辅助绘图第7章
1．任务
绘制如图 所示装配图， 并标注尺寸。
计算机辅助绘图

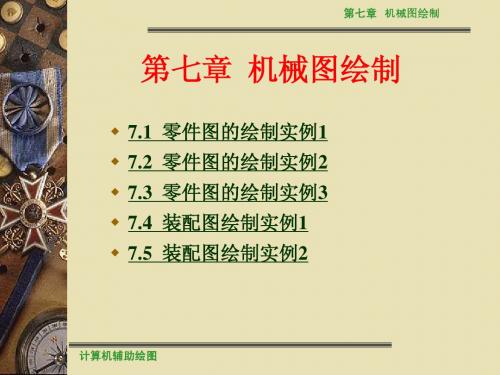

第七章 机械图绘制
2．任务说明
创建图层L1、L2、L3三个图层，其中图层L1， 颜色设置为红色，线型设置为CENTER2，线宽 为0，轴线绘制在该图层上；图层L2，颜色设置 为白色，线型设置为Continuous，线宽为0.3，粗 实线绘制在该图层上；图层L3，颜色设置为蓝色， 线型设置为Continuous，线宽为0，尺寸线绘制 在该图层；其余图形制在默认图层0上。
5．绘图过程
（3）绘制主视图
调用“延长”、“修剪”命令，得到下图所示结果。
计算机辅助绘图
第七章 机械图绘制
5．绘图过程
（3）绘制主视图
调用“偏移”、“延长”、“拉伸”、“镜像”、“修 剪”命令，得到下图所示结果。
计算机辅助绘图
第七章 机械图绘制
5．绘图过程
（3）绘制主视图
调用“圆”、“圆弧” 命令绘制相贯线，得到下图所示 结果。
计算机辅助绘图
第七章 机械图绘制
7.5 装配图绘制实例2
1．任务
绘制如图 所示装配图， 并标注尺寸。
计算机辅助绘图
第七章 机械图绘制
2．任务说明
创建图层L1、L2、L3三个图层，其中图层L1， 颜色设置为红色，线型设置为CENTER2，线宽 为0，轴线绘制在该图层上；图层L2，颜色设置 为白色，线型设置为Continuous，线宽为0.3，粗 实线绘制在该图层上；图层L3，颜色设置为蓝色， 线型设置为Continuous，线宽为0，尺寸线绘制 在该图层；其余图形制在默认图层0上。
用到的命令有：
图层、直线、偏移、圆、圆弧、打断、 延长、图案填充、圆角、镜像、线性标注、 角度标注、引线标注及修剪命令。

【AUTOCAD课件】计算机辅助绘图第6章

【AUTOCAD课件】计算机辅助绘图第6章

指定基面的倒角距离: 40
指定其他曲面的倒角距离 <40.0000>:
选择边或 [环(L)]: 选择边或 [环(L)]: //选择边AB
计算机辅助绘图
ppt课件
11
第六章 三维绘图与尺寸标注
图6-6 长方体倒角
计算机辅助绘图
ppt课件
12
40
第六章 三维绘图与尺寸标注
（4）捕捉长方形EFGH边的中心点，绘制内接圆半径为20mm 的正方形，如图6-7所示。
命令: _ucs 当前 UCS 名称: *世界* 指定 UCS 的原点或 [面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/
世界(W)/X/Y/Z/Z 轴(ZA)] <世界>: _3 //使用三点创建用户坐标系（虽然AutoCAD2010版 //中未有三点命令，但是仍然默认该命令创建用户坐标系） 指定新原点 <0,0,0>: //捕捉N点 在正 X 轴范围上指定点 <-58.3005,92.6181,-76.6941>: //捕捉M点 在 UCS XY 平面的正 Y 轴范围上指定点 <-59.3005,93.6181,76.6941>: //捕捉H点

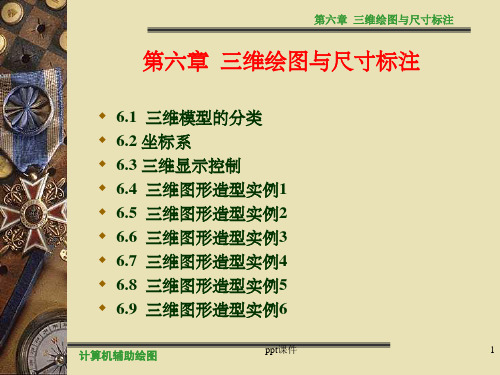

6.1.1 三维线框模型
三维线框模型是一种轮廓模型，它是用线表达三维立体，即 只含有线的信息，而不包含面和体的信息。因此，不能使用该 模型进行消隐和着色，图形线条较多时，容易引起模糊理解， 产生二义性。又由于其不含有体的数据，用户也不能进行
“质量特性”的查询，不能进行 布尔运算，因此在三维建模时不 常用，但三维线框模型只有点、 线的信息，所占磁盘空间较小， 如图6-1所示。
计算机辅助绘图
ppt课件
7

计算机辅助绘图

计算机辅助绘图

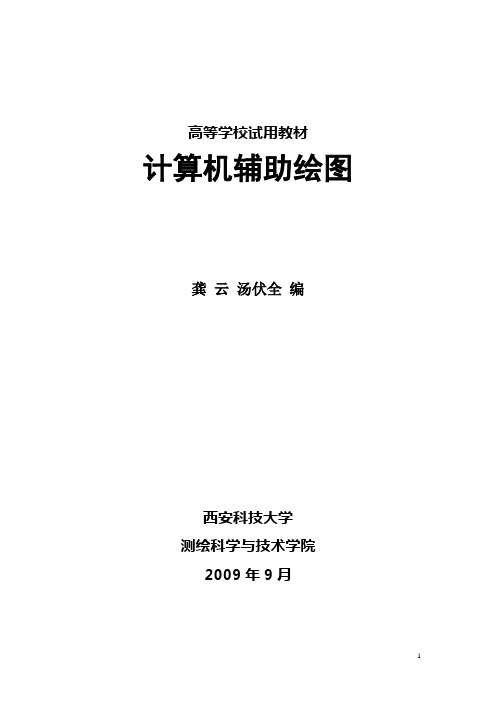

高等学校试用教材计算机辅助绘图龚云汤伏全编西安科技大学测绘科学与技术学院2009年9月第1章自定义概述 (5)1.1 文件组织概述 (6)1.2 自定义命令 (8)1.2.1定义外部命令 (8)1.2.2创建命令别名 (12)第2章自定义线型 (14)2.1简单自定义线型 (14)2.2带文字的自定义线型 (17)2.3 带形的自定义线型 (19)第3章形和形字体 (22)3.1形文件概述 (22)3.2 创建形定义文件 (23)第4章定制菜单 (40)4.1 菜单文件概述 (41)4.2 加载和卸载菜单文件 (45)4.3 创建下拉菜单和快捷菜单 (57)4.3.1 下拉菜单和快捷菜单概述 (58)4.3.2创建下拉菜单 (60)4.3.3创建快捷菜单 (61)4.3.4菜单项标签的显示控制 (62)4.3.5引用下拉菜单或快捷菜单 (64)4.3.6交换和插入下拉菜单 (67)4.4 自定义工具栏 (69)4.5 创建图像控件菜单 (74)4.6 创建屏幕菜单 (78)4.7创建状态行帮助信息 (83)4.8创建快捷键 (83)第5章 ActiveX Automation 基础知识 (87)5.1 ActiveX 和 VBA 开发简介 (87)5.2 ActiveX Automation 基础知识 (89)5.2.1 了解 AutoCAD 对象模型 (89)5.2.2 访问对象层次结构 (93)5.2.3 集合对象 (94)第6章 AutoCAD系统环境设置 (98)6.1打开、保存和关闭图形 (98)6.2 设置 AutoCAD 系统配置 (100)6.3 控制“应用程序”窗口 (101)6.4 控制“图形”窗口 (103)6.5 重置活动对象 (111)6.6 设置和返回系统变量 (111)6.7 精确绘图 (111)6.8 提示用户输入 (117)6.8.1GetString 方法 (118)6.8.2GetPoint 方法 (118)6.8.4控制用户输入 (120)6.9 访问 AutoCAD 命令行 (121)6.10 在没有文档打开时使用 (122)6.11 输入其他文件格式 (122)6.12 输出到其他文件格式 (123)第7章创建AutoCAD图形对象 (124)7.1 创建对象 (124)7.1.1确定容器对象 (125)7.1.2创建直线 (125)7.1.3创建曲线对象 (127)7.1.4创建 Point 对象 (128)7.1.5创建实体填充区域 (130)7.1.6使用面域 (131)7.1.7创建图案填充 (133)7.2 使用选择集 (137)7.2.1创建选择集 (137)7.2.2向选择集添加对象 (138)7.2.3定义选择集的规则 (139)7.2.4显示关于选择集的信息 (144)7.2.5从选择集中删除对象 (145)第8章编辑图形对象 (146)8.1使用命名对象 (146)8.2复制对象 (147)8.3偏移对象 (150)8.4镜像对象 (151)8.5阵列对象 (153)8.6移动对象 (155)8.7旋转对象 (156)8.8删除对象 (158)8.9缩放对象 (158)8.10变换对象 (159)8.11延伸和修剪对象 (162)8.12分解对象 (163)8.13编辑多段线 (164)8.14编辑样条曲线 (165)8.15编辑图案填充 (168)第9章图形元素组织 (171)9.1使用图层 (172)9.1.1图层和线型排序 (172)9.1.2创建和命名图层 (173)9.1.3将图层置为活动 (174)9.1.4打开和关闭图层 (174)9.1.5冻结和解冻图层 (175)9.1.7指定图层颜色 (176)9.1.8指定图层线型 (177)9.1.9删除图层 (177)9.2使用颜色 (177)9.3使用线型 (179)9.4将图层、颜色和线型指定给对象 (181)第10章绘制文字 (184)10.1使用文字样式 (184)10.1.1创建和修改文字样式 (184)10.1.2指定字体 (185)10.1.3使用 TrueType 字体 (186)10.1.4使用 Unicode 和大字体 (187)10.1.5设置文字高度 (187)10.1.6设置倾斜角度 (188)10.1.7设置文字生成标志 (189)10.2使用单行文字 (190)10.2.1创建单行文字 (190)10.2.2格式化单行文字 (191)10.2.3对齐单行文字 (192)10.2.4更改单行文字 (193)10.3使用多行文字 (194)10.4使用 Unicode 字符、控制代码和特殊字符 (197)10.5替换字体 (197)10.6拼写检查 (198)第1章自定义概述AutoCAD® 是开放式结构的通用绘图系统，它的许多功能可以自定义并扩展。

工程制图第11章 计算机辅助绘图

工程制图第11章 计算机辅助绘图

1、正交状态命令（ Ortho ）
功能：使光标只能在水平或垂直方向移动
用法：单击状态栏上的“正交”按钮，将它们打开或关闭。
2、目标捕捉命令（ Osnap ）
功能：可准确捕捉实体上的某些特殊点，如直线的端点、 圆心等，从而提高绘图的精确度和速度 用法：AutoCAD可采用两种方式来实现该命令，即临时捕 捉方式和自动捕捉方式。
图层可看作多层全透明的纸，每一层纸上只用一种线 型和一种颜色画图。
AutoCAD 使用图层来管理和控制复杂的图形。
有了图层，用户就可以将一张图上的不同性质的实体 分别画在不同的层上，即分层操作，即便于管理和修改， 还可加快绘图速度、节省存储空间。
设置绘图环境
2、图层的特性：
一个图形文件中可创建任意数量的图层，每一层上的实 体数量没有限制。 图层名由字母、数字和字符组成，长度不超过31个字符。 一般情况下，每个图层只赋予一种颜色、一种线型和线 宽。 用户可以建立多个图层，但只能在当前层上绘图。
掌握和运用绘图工具来绘制和构建工程图样
AutoCAD基本操作
快速访问 工具栏
功能区
菜单栏
标题栏
交互信息 工具栏
布局标签 命令提 示区 绘图区
状态行
AutoCAD基本操作
AutoCAD的命令执行方法 1.键盘输入命令
2. 菜单输入命令
3. 工具条输入
AutoCAD基本操作
坐标点输入
1、键盘输入 1）绝对直角坐标系：x,y （例如：50,80）
多义线
正多边形
波浪线
多义线命令与直线的区别： 多义线可以 画由不同宽度或同宽度的直线或弧组成的连续线 段。一次多义线命令构造的是一个实体，而直线是两个端点为 一个实体。

计算机辅助绘图第3章

计算机辅助绘图第3章

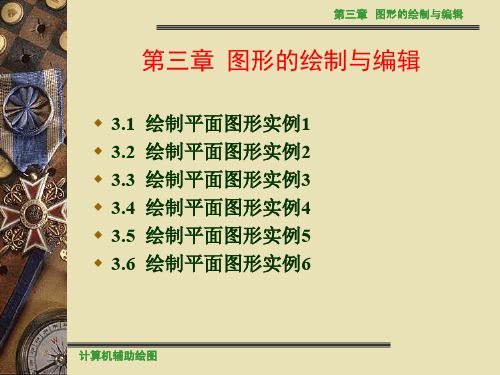

第三章 图形的绘制与编辑
（2）绘制内接三角形
点击 图标，调用直线 命令，开启对象捕捉，捕捉 大三角形边长中点，依次画 出三条直线，完成内接三角
形的绘制，如图3-3所示。
图3-3 绘制内接三角形
计算机辅助绘图
第三章 图形的绘制与编辑
（3）绘制大三角形角 平分线
调用直线命令，开启 端点和中点捕捉，绘制大 三角形的三条角平分线， 如图3-4所示。
调用圆弧命令后，选择A为起点，
O为圆心、B为终点绘制出内侧
圆弧线。
图3-54 绘制圆弧线后的图形
计算机辅助绘图
第三章 图形的绘制与编辑
（7）修剪和删除图 中的多余线段
使用删除命令和修
剪命令，将图中的多
余线段予以删除，最
终形成如图3-55所示
的图形。
图3-55 删除和修剪多余线条后的图形
计算机辅助绘图
计算机辅助绘图
第三章 图形的绘制与编辑
3．命令分析
该任务图形用到的命令有： 多边形命令、偏移命令、阵列命令、修剪命令、 绘圆命令、图形填充命令。
计算机辅助绘图
第三章 图形的绘制与编辑
4．绘图过程
（1）绘制大三角形 点击图标 ， 调用多
边形命令，绘制三角形， 如图3-20示。
图3-20 绘制大三角形
计算机辅助绘图
第三章 图形的绘制与编辑
3.3 绘制平面图形实例3
1．任务
绘制如图所示图形, 不标注尺寸。
计算机辅助绘图
第三章 图形的绘制与编辑
2．图形分析
本图形主体是由R10,R20,R30,R40,R60五个同 心圆组成，其中R30的圆周上均布3个R５圆， R60的大圆周上均布４个R8和R12同心圆。R60 大圆与R12圆交接处圆角半径为R3。

计算机辅助绘图


最常用的图形显示命令： 最常用的图形显示命令：
ZOOM All ／ Center ／ Dynamic ／ Extents ／ Previous ／ Scale(X ／ XP) ／ Window ／ <Realtime>： <Realtime>：
PAN题栏
c a 会签栏 图框线 图纸
功能按钮
二、命令的输入 2000提供了三种命令输入方式：菜单输入、 提供了三种命令输入方式 AutoCAD 2000提供了三种命令输入方式：菜单输入、 图标输入和键盘输入。 图标输入和键盘输入。 1、键盘输入 在命令行“Command: 提示符后键入命令名 提示符后键入命令名， 在命令行“Command:”提示符后键入命令名，按回车 键或空格键命令就被执行。 键或空格键命令就被执行。 按键盘上的Esc键即可中止正在执行的命令， 按键盘上的Esc键即可中止正在执行的命令，命令行 Esc键即可中止正在执行的命令 又显示Command: 提示符。 Command:”提示符 又显示Command: 提示符。 2、菜单输入 、 先打开相应的菜单，在菜单中选择要执行的命令， 先打开相应的菜单，在菜单中选择要执行的命令，单 击鼠标左键，该命令被输入并执行。 击鼠标左键，该命令被输入并执行。
自动追踪
– POLAR （极轴追踪） 极轴追踪） – OTRACK （对象追踪） 对象追踪）
图层、颜色、线型、 图层、颜色、线型、线宽
–图层:AutoCAD提供了分层作图的功能。 图层:AutoCAD提供了分层作图的功能。 图层:AutoCAD提供了分层作图的功能 –线型 线型 –颜色 颜色 –线宽 线宽 关于图层的基本规定： 关于图层的基本规定： 0层 –0层不可删除，不可改变名称。 0层不可删除，不可改变名称。 –但颜色、线型和线宽都可以改变。 但颜色、 但颜色 线型和线宽都可以改变。

【AUTOCAD课件】计算机辅助绘图第6章共155页

世界(W)/X/Y/Z/Z 轴(ZA)] <世界>: _3 //使用三点创建用户坐标系（虽然AutoCAD2019版 //中未有三点命令，但是仍然默认该命令创建用户坐标系） 指定新原点 <0,0,0>: //捕捉N点 在正 X 轴范围上指定点 <-58.3005,92.6181,-76.6941>: //捕捉M点 在 UCS XY 平面的正 Y 轴范围上指定点 <-59.3005,93.6181,76.6941>: //捕捉H点
计算机辅助绘图
图6-1 线框模型
第六章 三维绘图与尺寸标注
6.1.2 三维表面模型
三维表面模型是用物体的表面来表示物体。表面模型 不仅具有线的信息，还具有面的信息，因此可以消隐、 着色、生成数控刀具的运动轨迹等。表面模型适合于 构造复杂的曲面立体模型，如模具、汽车、建筑家具 的表面造型等。但表面模型没有体的信息，
三维线框模型是一种轮廓模型，它是用线表达三维立体，即 只含有线的信息，而不包含面和体的信息。因此，不能使用该 模型进行消隐和着色，图形线条较多时，容易引起模糊理解， 产生二义性。又由于其不含有体的数据，用户也不能进行
“质量特性”的查询，不能进行 布尔运算，因此在三维建模时不 常用，但三维线框模型只有点、 线的信息，所占磁盘空间较小， 如图6-1所示。
计算机辅助绘图
第六章 三维绘图与尺寸标注
3.图形绘制
（1）调出“视图”工具栏，将视图方向调整到“东南等轴测 方向”；调出“视觉样式”工具栏，将视觉样式设置为“三 维线框视觉样式”。
（2）调用“长方体”命令 命令: _box 指定第一个角点或 [中心(C)]: //在屏幕任意一点单击 指定其他角点或 [立方体(C)/长度(L)]: L 指定长度: <正交 开> 120 指定宽度: 80 指定高度或 [两点(2P)]: 90 则绘制出长为120mm，宽为80 mm，高为90mm的长方体。如

【AUTOCAD课件】计算机辅助绘图第9章共50页文档


C1
C1
C1
C1
C1
C1
C1
C1
C1
M5
办公 办公
办公 办公
医务 医务 医务
±0.000
E
M1
M1
M1
D
汽车库
M1 M1
M1 M1
M1 M1
M3
M3
M5
C
下
M1 M1
M1
下 M4 M4
B
-0.300
C2
-0.20女 0 厕C3
收发
办公 办公 办公
±0.000
±0.000
男厕
M5
A
C1
C1
M2-0.200 C1
第九章 建筑施工图绘制
计算机辅助绘图
图9-19
第九章 建筑施工图绘制
9.2.4 图形绘制
（7）在B、C和9、10轴线间，B、C和2、3轴线间插 入半径为650的门，如下图9-20和9-21所示：
图9-20
计算机辅助绘图
图9-21
9.2.4 图形绘制
8．绘制厕所 在A、B和9、10轴线之间
绘制厕所，尺寸如下图9-22 所示：
5．绘制内部的多线 （墙体）
（1）设置多线，偏 移量设置如下图9-9所 示：
计算机辅助绘图
第九章 建筑施工图绘制
图9-8 图9-9
第九章 建筑施工图绘制
9.2.4 图形绘制
（2）根据下图尺寸
用多线绘制，效果如
下9-10所示：
6．绘制楼梯
图9-10
（1）应用格式工具栏中的“多重引线样式”，根据
下图9-11的尺寸在A、B和3、4，8、9轴线之间绘制室
9.1.3 建筑剖面图的绘制
