熔化极惰性气体保护电弧焊

熔化极惰性气体保护电弧焊Metal Inert Gas Arc Welding（MIG）Metal Active Gas Arc Welding（MAG）一MIG 焊的特点及应用1、MIG 焊的基本原理焊接过程动画n 以惰性气体或混合气体作为保护气体，采用与母材相近材质的焊丝作为电极，焊丝熔化后形成熔滴过渡到熔池中，与熔化的母材共同形成焊缝。

n MIG/MAG 属于GMAWn MIG （Ar ，He ）n MAG （Ar ＋O 2、Ar ＋CO 2）2. MIG/MAG焊的特点n惰性气体保护，焊缝纯净度高，力学性能好；电弧燃烧稳定；熔滴细小，过渡稳定；飞溅小。

n与TIG焊比：生产效率高；焊接板厚比TIG焊大，焊接电流大，焊接热输入大，熔深大n与SAW埋弧焊比：焊缝的[H]低，抗冷裂能力高n与CO2焊比：成本高3.MIG/MAG焊的应用材料：50年代初应用于铝及铝合金，以后扩展到铜及铜合金的焊接，几乎所有的材料，多用于有色金属的焊接厚度：厚、薄均可位置：可全位置结构：中、厚板的有色金属结构，尤其是铝合金结构。

MIG/MAG焊的应用4. MIG/MAG 焊的对比n MIG 以Ar 或He 作为保护气体n MAG 在Ar 或He 中加入活性气体，如O 2，CO 2n MAG 焊在电弧形态、熔滴过渡、电弧特性等方面与氩弧相似，活性气体的量一般小于30%n 可消除指状熔深n 由于氧化性气体的存在金属的氧化是不可避免的，在选择焊丝时应注意在成分上给与补充。

n MAG 焊主要用于高强钢及高合金钢的焊接。

Mn + CO 2→MnO + CO ↑Me + O →MeO二MIG/MAG 焊工艺MIG 焊：Ar 或He 为保护气体，不与金属发生冶金反应MAG 焊:含有氧化性气体O 2，CO 2，金属发生氧化反应1、MIG/MAG 焊的冶金特点2、MIG/MAG焊的熔滴过渡n MIG/MAG焊的熔滴过渡形式主要有：短路过渡，滴状过渡，喷射过渡，亚射流过渡n熔滴过渡形式主要取决于电流、电弧长度、极性、气体介质、焊丝材质、直径、伸出长度等参数。

熔化极气体保护焊一、CO2电弧焊的特点和应用CO2电，以CO2气体作保护气体，依靠焊丝与焊件之间的电弧来熔化金属的气体保护焊的方法称CO2焊。

这种焊接法都采用焊丝自动送丝，敷化金属量大，生产效率高，质量稳定。

因此，在国内外获得广泛应用，与其它电弧焊相比有以下特点：1、生产效率高CO2电弧焊穿透力强，熔深大、而且焊丝熔化率高，所以熔敷速度快、生产效率可比手工电弧焊高3倍。

2、焊接成本低CO2焊的成本只有埋弧焊与手工电弧焊成本的40%-50%。

3、消耗能量低CO2电弧焊和药皮焊条相比3mm厚钢板对接焊缝，每米焊缝的用电降低30%，25mm 钢板对接焊缝时用电降低60% 。

4、适用范围宽不论何种位置都可以进行焊接，薄板可焊到1mm，最厚几乎不受限制（采用多层焊）。

而且焊接速度快、变形小。

5、抗锈能力强焊缝含氢量低抗裂性能强。

6、焊后不需清渣，引弧操作便于监视和控制，有利于实现焊接过程机械化和自动化。

我国在CO2焊接设备、焊接材料、焊接工艺方面已取得了很大的成就。

CO2电弧焊接在我国的造船、机车、汽车制造、石油化工、工程机械、农业机械中获得广泛应用。

二、焊机的型号和连接方法1、我公司CO2焊机型号（见文字说明表）2、面板上的旋钮作用与调节方法，（见说明书）3、连接方法水、电、气、焊枪（见说明书）4、焊枪的构造及软管、导电嘴、喷嘴。

5、焊机可能发生的故障及排除方法（见说明书）三、焊接材料1、CO2保护气体CO2有固态、液态、气态三种状态。

瓶装液态CO2是CO2焊接的主要保护气源。

液态CO2是无色液体，其密度随温度变化而变化。

当温度低于-11℃时密度比水大，当温度高于-11℃时则密度比水小。

由于CO2由液态变为气态的沸点很低为-78℃，所以工业焊接用CO2都是液态。

在常温下能自己气化。

CO2气瓶漆成黑色标有“CO2”黄色字样。

2、焊丝CO2气体保护焊对焊丝化学成分的要求：（1）焊丝必须含有足够数量的脱氧元素以减少焊缝金属中的含氧量和防止产生气体。

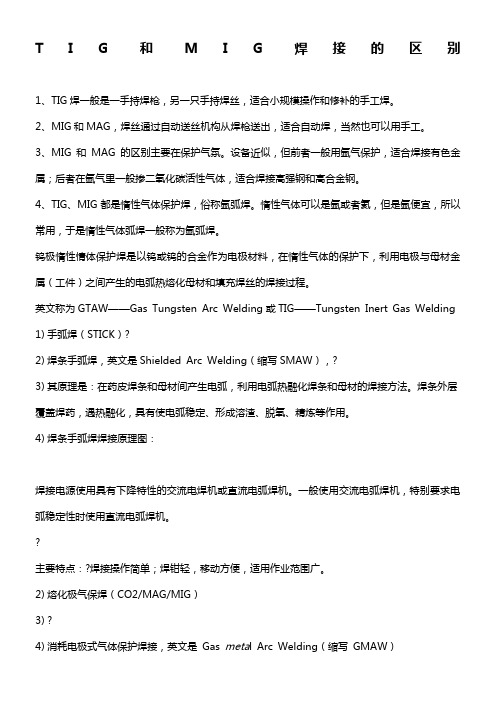

T I G和M I G焊接的区别1、TIG焊一般是一手持焊枪，另一只手持焊丝，适合小规模操作和修补的手工焊。

2、MIG和MAG，焊丝通过自动送丝机构从焊枪送出，适合自动焊，当然也可以用手工。

3、MIG和MAG的区别主要在保护气氛。

设备近似，但前者一般用氩气保护，适合焊接有色金属；后者在氩气里一般掺二氧化碳活性气体，适合焊接高强钢和高合金钢。

4、TIG、MIG都是惰性气体保护焊，俗称氩弧焊。

惰性气体可以是氩或者氦，但是氩便宜，所以常用，于是惰性气体弧焊一般称为氩弧焊。

钨极惰性情体保护焊是以钨或钨的合金作为电极材料，在惰性气体的保护下，利用电极与母材金属（工件）之间产生的电弧热熔化母材和填充焊丝的焊接过程。

英文称为GTAW——Gas Tungsten Arc Welding或TIG——Tungsten Inert Gas Welding1)手弧焊（STICK）?2)焊条手弧焊，英文是Shielded Arc Welding（缩写SMAW），?3)其原理是：在药皮焊条和母材间产生电弧，利用电弧热融化焊条和母材的焊接方法。

焊条外层覆盖焊药，遇热融化，具有使电弧稳定、形成溶渣、脱氧、精炼等作用。

4)焊条手弧焊焊接原理图：焊接电源使用具有下降特性的交流电焊机或直流电弧焊机。

一般使用交流电弧焊机，特别要求电弧稳定性时使用直流电弧焊机。

?主要特点：?焊接操作简单；焊钳轻，移动方便，适用作业范围广。

2)熔化极气保焊（CO2/MAG/MIG）3)?4)消耗电极式气体保护焊接，英文是Gas meta l Arc Welding（缩写GMAW）5)MAG 焊接：meta l Active Gas Welding(Active Gas: 活性气体)6)MIG 焊接：meta l Inert Gas Welding,(Inert Gas: 惰性气体)7)根据保护气体的种类，大体分为MAG焊接和MIG焊接。

MAG焊接使用CO2、或在氩气内混合C02或氧气（这些称为活性气体）。

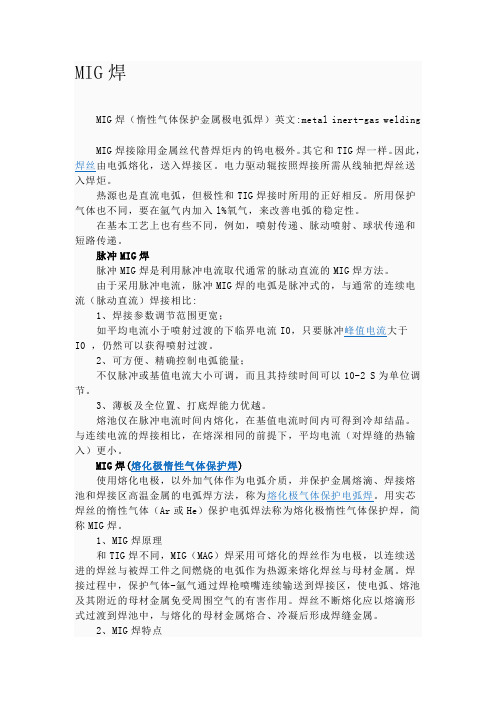

MIG焊MIG焊（惰性气体保护金属极电弧焊）英文:metal inert-gas weldingMIG焊接除用金属丝代替焊炬内的钨电极外。

其它和TIG焊一样。

因此，焊丝由电弧熔化，送入焊接区。

电力驱动辊按照焊接所需从线轴把焊丝送入焊炬。

热源也是直流电弧，但极性和TIG焊接时所用的正好相反。

所用保护气体也不同，要在氩气内加入l%氧气，来改善电弧的稳定性。

在基本工艺上也有些不同，例如，喷射传递、脉动喷射、球状传递和短路传递。

脉冲MIG焊脉冲MIG焊是利用脉冲电流取代通常的脉动直流的MIG焊方法。

由于采用脉冲电流，脉冲MIG焊的电弧是脉冲式的，与通常的连续电流（脉动直流）焊接相比:1、焊接参数调节范围更宽；如平均电流小于喷射过渡的下临界电流I0，只要脉冲峰值电流大于I0 ，仍然可以获得喷射过渡。

2、可方便、精确控制电弧能量；不仅脉冲或基值电流大小可调，而且其持续时间可以10-2 S为单位调节。

3、薄板及全位置、打底焊能力优越。

熔池仅在脉冲电流时间内熔化，在基值电流时间内可得到冷却结晶。

与连续电流的焊接相比，在熔深相同的前提下，平均电流（对焊缝的热输入）更小。

MIG焊(熔化极惰性气体保护焊)使用熔化电极，以外加气体作为电弧介质，并保护金属熔滴、焊接熔池和焊接区高温金属的电弧焊方法，称为熔化极气体保护电弧焊。

用实芯焊丝的惰性气体（Ar或He）保护电弧焊法称为熔化极惰性气体保护焊，简称MIG焊。

1、MIG焊原理和TIG焊不同，MIG（MAG）焊采用可熔化的焊丝作为电极，以连续送进的焊丝与被焊工件之间燃烧的电弧作为热源来熔化焊丝与母材金属。

焊接过程中，保护气体-氩气通过焊枪喷嘴连续输送到焊接区，使电弧、熔池及其附近的母材金属免受周围空气的有害作用。

焊丝不断熔化应以熔滴形式过渡到焊池中，与熔化的母材金属熔合、冷凝后形成焊缝金属。

2、MIG焊特点1.和TIG焊一样，它几乎可以焊接所有的金属，尤其适合于焊接铝及铝合金、铜及铜合金以及不锈钢等材料。

GMAW焊接--熔化极气体保护焊（又称惰性气体保护焊＜MIG焊>).FCAW焊接--药芯焊丝气体保护焊.GTAW焊接--钨极氩弧焊（又称钨极惰性气体保护焊＜TIG焊>).RESW焊接--电阻点焊.MCAW焊接--金属芯焊丝气体保护金属弧焊,或金属芯焊丝弧焊.SAW焊接---埋弧焊.PAW焊接---等离子电弧焊.MAG焊接---金属活性气体保护焊.回复引用TOP3#Re: 关于焊接符号---[请教]焊接名词与相对应的符号序号焊接名词符号1 氧乙炔焊OAW2 手工电弧焊SMAW3 埋弧焊SAW4 二氧化碳气体保护电弧焊FCAW5 钨极惰性气体保护电弧焊TIG6 熔化极惰性气体保护电弧焊MIG7 活性气体保护电弧焊MAG8 钨极脉冲氩弧焊TAW－P9 熔化极脉冲氩弧焊MAW－P10 气电立焊EGW11 等离子弧焊PAW12 电渣焊ESW13 电子束焊EBW14 激光焊LBW15 热剂焊TW16 高频电阻焊HFRW17 闪光对焊FW18 摩擦焊FRW19 电阻焊RW20 扩散焊DFW21 爆炸焊EW22 超声波焊USW23 硬钎焊 B24 软钎焊S25 热切割TC26 氧乙炔气割OFC－A27 等离子弧切割PAC28 激光切割LBC29 火焰喷涂FLSP30 电弧喷涂EASP31 等离子弧喷涂PSP32 焊态AW33 母材BM34 焊缝WM35 热影响区HAZRW——RWSISTANCE WELDING——电阻焊FW——flash welding——闪光焊RW-PC——pressure controlled resistance welding——压力控制电阻焊PW——projection welding——凸焊RSEW——resistance seam welding——电阻缝焊RSEW-HF——high-frequency seam welding——高频电阻缝焊RSEW-I——induction seam welding——感应电阻缝焊RSEW-MS——mash seam welding——压平缝焊RSW——resistance spot welding——点焊UW——upset welding——电阻对焊UW-HF——high-frequency ——高频电阻对焊UW-I——induction——感应电阻对焊SSW——SOLID STATE WELDING——固态焊CEW——co-extrusion welding——挤压焊CW——cold welding——冷压焊DFW——diffusion welding——扩散焊HIPW——hot isostatic pressure diffusion welding——热等静压扩散焊EXW——explosion welding——爆炸焊FOW——forge welding——锻焊FRW——friction welding——摩擦焊FRW-DD——direct drive friction welding——径向摩擦焊FSW——friction stir welding——搅拌摩擦焊FRW-I——inertia friction welding——惯性摩擦焊HPW——hot pressure welding——热压焊ROW——roll welding——热轧焊USW——ultrasonic welding——超声波焊。

TIG
中文:钨极惰性气体保护焊
日文:タングステンアーク溶接（ティグ）
英文:Tungsten inert gas welding
MIG
中文:熔化极惰性气体保护焊
日文:ミグ溶接
英文:metal inert-gas welding
MAG
中文:熔化极活性气体保护焊
日文:マグ溶接
英文:metal active-gas welding
Mig(惰性气体保护焊接)
使用惰性气体当保护气体以避免与其他物质产生反应。

惰性气体通常使用氩气Ar 或氦气He。

有时在惰性气体中混合有其他少量的O2、CO2或H2。

Mag(活性气体保护焊接)
使用活性气体当保护气体。

通常是使用CO2。

气体会在电弧中被分解，进而增大或缩小熔接范围。

因为CO2为主要的气体，因此通常又将MAG熔接称为CO2熔接。

熔化极气体保护电弧焊通常用的保护气体有：氩气、氦气、CO2气或这些气体的混合气。

以氩气或氦气为保护气时称为熔化极惰性气体保护电弧焊（在国际上简称为MIG焊）；以惰性气体与氧化性气体(O2,CO2)混合气为保护气体时，或以CO2气体或CO2＋O2混合气为保护气时，或以CO2气体或CO2＋O2混合气为保护气时，统称为熔化极活性气体保护电弧焊（在国际上简称为MAG焊）。

熔化极气体保护电弧焊的主要优点是可以方便地进行各种位置的焊接，同时也具有焊接速度较快、熔敷率高等优点。

熔化极活性气体保护电弧焊可适用于大部分主要金属，包括碳钢、合金钢。

熔化极惰性气体保护焊适用于不锈钢、铝、镁、铜、钛、锆及镍合金。

利用这种焊接方法还可以进行电弧点焊。

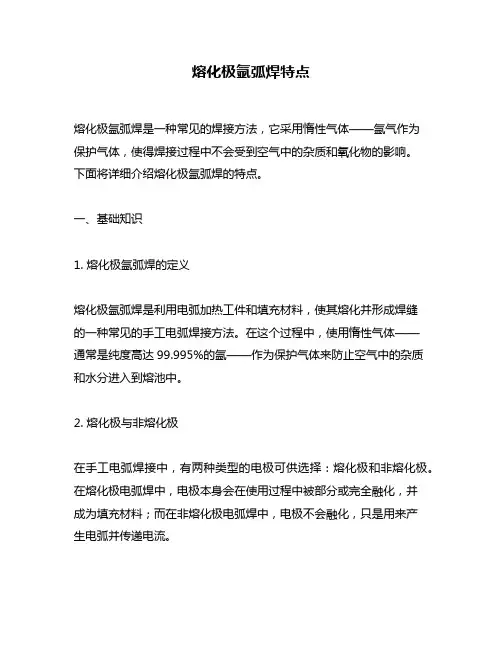

熔化极氩弧焊特点熔化极氩弧焊是一种常见的焊接方法，它采用惰性气体——氩气作为保护气体，使得焊接过程中不会受到空气中的杂质和氧化物的影响。

下面将详细介绍熔化极氩弧焊的特点。

一、基础知识1. 熔化极氩弧焊的定义熔化极氩弧焊是利用电弧加热工件和填充材料，使其熔化并形成焊缝的一种常见的手工电弧焊接方法。

在这个过程中，使用惰性气体——通常是纯度高达99.995%的氩——作为保护气体来防止空气中的杂质和水分进入到熔池中。

2. 熔化极与非熔化极在手工电弧焊接中，有两种类型的电极可供选择：熔化极和非熔化极。

在熔化极电弧焊中，电极本身会在使用过程中被部分或完全融化，并成为填充材料；而在非熔化极电弧焊中，电极不会融化，只是用来产生电弧并传递电流。

3. 熔化极氩弧焊的应用熔化极氩弧焊广泛应用于各种材料的焊接，包括钢铁、铝、镁、钛等。

它可以用于手工焊接、机器人自动化焊接和半自动焊接等多种方式。

二、特点1. 高质量的焊缝由于熔化极氩弧焊采用惰性气体作为保护气体，可以避免空气中的杂质和水分进入到熔池中，从而产生高质量的焊缝。

此外，使用熔化极还能够使得填充材料与工件之间形成更好的结合。

2. 焊接速度快相对于其他手工电弧焊接方法，熔化极氩弧焊具有较快的焊接速度。

这是因为惰性气体可以有效地保护熔池，并且使用熔化极时填充材料可以更快地融化并形成均匀的焊缝。

3. 适用于各种厚度和形状的工件由于熔化极氩弧焊采用的是手工焊接或机器人自动化焊接等方式，因此适用于各种厚度和形状的工件。

此外，由于填充材料可以根据需要进行调整，因此可以实现各种类型的焊接。

4. 焊接过程中产生少量烟雾和毒气虽然熔化极氩弧焊相对于其他电弧焊接方法来说产生的烟雾和毒气较少，但仍然需要注意安全问题。

在使用时应该采取必要的防护措施，如佩戴呼吸器和手套等。

5. 适用于高温环境由于熔化极氩弧焊采用惰性气体作为保护气体，并且使用熔化极时填充材料可以更快地融化并形成均匀的焊缝，因此适用于高温环境下的焊接。
