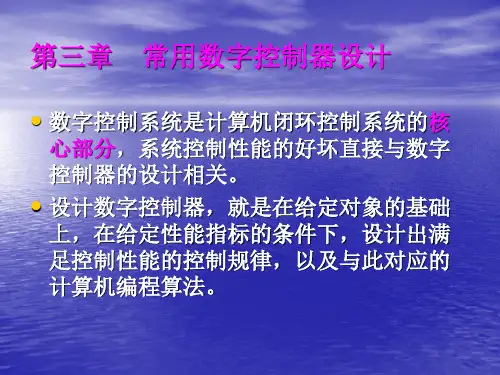

第三章(二) 典型数字控制器设计--最少拍数字控制器(全)

摘要本次设计针对一阶惯性积分系统在单位速度信号输入作用下进行最少拍数字控制器的设计，验证了最少拍控制器的优点，并对最少拍算法进行理论分析，分别设计出最少拍有纹波和无纹波数字控制器，利用 MATLAB 仿真平台对设计的最少拍数字控制器进行系统仿真研究，并对有纹波和无纹波系统进行对比研究。

关键词最少拍控制；无纹波控制器；有纹波控制器；Matlab仿真目录摘要 (1)第一章最少拍有纹波控制器设计 (3)1.1设计原理 (3)1.2设计举例 (5)第二章最少拍无纹波控制器设计 (5)2.1 设计原理 (5)2.2 设计举例 (6)第三章基于Matlab的最少拍控制的实现 (7)3.1 输入单位阶跃信号 (7)3.2 输入单位速度信号 (8)3.3 输入单位加速度信号 (9)参考文献 (10)致谢 (11)离散控制系统最少拍控制最少拍系统控制设计是指系统在典型输入信号（如单位阶跃输入信号、单位速度输入信号、单位加速度输入信号等）作用下，经过最少拍（有限拍），使系统输出的稳态误差为零。

最少拍控制系统也称为最少拍无差系统、最少拍随动系统，实际上是时间最优控制系统，系统的性能指标就是系统的调节时间最短或者尽可能的短。

可以看出，这种系统对闭环脉冲传递函数的要求是快递性和准确性。

最少拍控制系统的设计与被控对象的零极点位置有很密切的关系。

第一章 最少拍有纹波控制器设计1.1设计原理由系统闭环脉冲传递函数可以看出，在Φ（z ）中，D(z)和G （z ）总是成对出现的。

只有当广义对象稳定[即G （z ）在z 平面单位圆上和单位圆外没有极点]且不包含纯滞后环节时，上述方法才是可行的，否则，不允许D （z ）与G （z ）发生零极点对消。

这是因为，简单地利用D （z ）的零点去对消G （z ）不稳定极点，虽从理论上来说可以得到一个稳定的闭环系统，但这种稳定是建立在零极点完全对消的基础上的。

当系统参数产生飘逸，或者对象辨识有误差时，这种零极点对消就不可能准确实现，从而引起闭环系统不稳定。

1.1计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

1.2实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

1.5计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.6计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。

为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。

a.普及应用可编程序控制器b.采用集散控制系统c.研究和发展智能控制系统2.4数字量过程通道由哪些部分组成？各部分的作用是什么？数字量过程通道包括数字量输入通道和数字量输出通道。

数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。

能源与动力工程学院课程设计报告题目：最少拍控制系统设计课程：计算机控制技术课程设计专业：电气工程及其自动化班级：电气0902 姓名：孙威学号： 091302224第一部分任务书《计算机控制技术》课程设计任务书一、课题名称最少拍控制系统设计二、课程设计目的课程设计是课程教学中的一项重要内容，是达到教学目标的重要环节，是综合性较强的实践教学环节，它对帮助学生全面牢固地掌握课堂教学内容、培养学生的实践和实际动手能力、提高学生全面素质具有很重要的意义。

《计算机控制技术》是一门理论性、实用性和实践性都很强的课程，课程设计环节应占有更加重要的地位。

计算机控制技术的课程设计是一个综合运用知识的过程，它需要控制理论、程序设计、硬件电路设计等方面的知识融合。

通过课程设计，加深对学生控制算法设计的认识，学会控制算法的实际应用，使学生从整体上了解计算机控制系统的实际组成，掌握计算机控制系统的整体设计方法和设计步骤，编程调试，为从事计算机控制系统的理论设计和系统的调试工作打下基础。

三、课程设计内容设计以89C51单片机和ADC 、DAC 等电路、由运放电路实现的被控对象构成的计算机单闭环反馈控制系统。

1. 硬件电路设计：89C51最小系统加上模入电路（用ADC0809等）和模出电路（用TLC7528和运放等）；由运放实现的被控对象。

2. 控制算法：最少拍控制。

3. 软件设计：主程序、中断程序、A/D 转换程序、滤波程序、最少拍控制程序、D/A 输出程序等。

四、课程设计要求1. 模入电路能接受双极性电压输入（-5V~+5V ），模出电路能输出双极性电压（-5V~+5V ）。

2. 模入电路用两个通道分别采集被控对象的输出和给定信号。

3. 每个同学选择不同的被控对象：510(),()(1)(0.81)(1)(0.41)G s G s s s s s ==++++ 45(),()(0.41)(0.81)G s G s s s s s ==++ 58(),()(1)(0.21)(0.81)(0.21)G s G s s s s s s s ==++++55(),()(0.81)(0.31)(0.81)(0.21)G s G s s s s s ==++++4. 设计无纹波最少拍控制器。

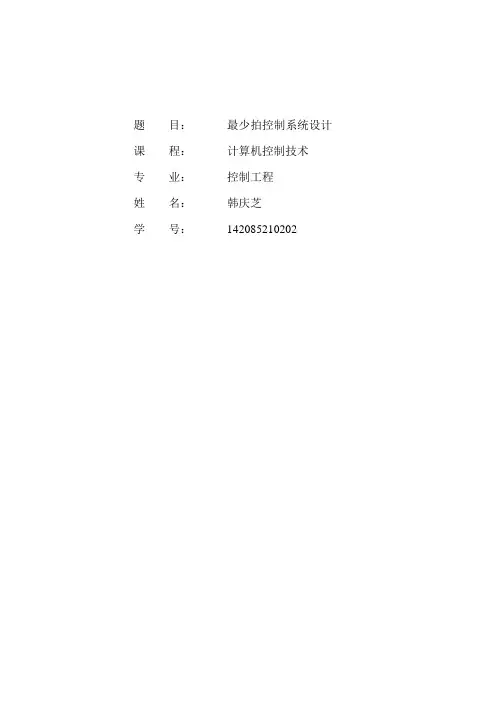

题目：最少拍控制系统设计课程：计算机控制技术专业：控制工程姓名：韩庆芝学号：142085210202摘要《计算机控制技术》是一门理论性、实用性和实践性都很强的课程，计算机控制技术的设计是一个综合运用知识的过程，它需要控制理论、程序设计、硬件电路设计等方面的知识融合。

通过设计，加深对控制算法设计的认识，学会控制算法的实际应用，从整体上了解计算机控制系统的实际组成，掌握计算机控制系统的整体设计方法和设计步骤，编程调试，为从事计算机控制系统的理论设计和系统的调试工作打下基础。

在数字随动系统中，通常要求系统输出能够快速地、准确地跟踪给定值变化，最小拍控制就是适应这种要求的一种控制策略。

在数字控制系统中，通常把一个采样周期称为一拍。

所谓最小拍控制，是指系统在某种典型输入信号（如阶跃信号、速度信号、加速度信号等）作用下，经过最少的采样周期使得系统输出的稳态误差为零。

最小拍控制系统也称为最小拍无差系统或最小拍随动系统。

显然这种系统对闭环脉冲传递函数的性能要求是快速性和准确性。

最小拍控制是一类时间最优控制，系统的性能指标就是要求调节时间最短。

目录1 课题简介.................................................................................................................................. 错误！未定义书签。

1.1 设计内容 (1)1.2 设计要求 (1)2 最少拍控制方案设计 (2)2.1 最少拍控制器的介绍 (2)2.2 控制系统框图及闭环工作原理 (2)3最少拍控制系统硬件电路设计 (3)3.1 总体硬件电路图 (3)3.2 输入双极性的实现原理 (4)3.3 输出双极性的实现原理 (5)3.4 给定的被控对象的实现 (5)4 最少拍无纹波系统控制算法设计 (7)4.1 最少拍无纹波控制的基本原理 (7)4.2 最小拍无纹波控制的算法实现 (8)5最小拍无纹波控制软件编程设计 (9)5.1 主程序及中断程序的思考图及具体流程图 (9)5.2 重要程序的作用与实现 (9)6 实验与结果分析 (11)6.1 仿真结果 (11)6.2 上机调试结果 (11)7 小结与体会.............................................................................................................................. 错误！未定义书签。

1、某压力测量仪表的量程为400～1200Pa，采用8位A/D转换器，设某采样周期计算机中经采样及数字滤波后的数字量为171D，求此时的压力值。

解：设：A0为工程量量程的下限，Am为工程量量程的上限N0为测量仪表下限所对应的数字量，Nm为测量仪表上限所对应的数字量，Nx为测量值所对应的数字量，则相应的标度变换公式为：Ax = A0 +（Am-A0）*(Nx-N0)/(Nm-N0)根据题义，A0=400，Am=1200，Nm=28=255，N0=0，Nx=171，则Ax =400 +（1200-400）*（171-0）/（255-0）=936（pa）题义所示的数字量171对应的压力值为936pa。

2、12位A/D转换器的输入电压为0～5V，求当输入模拟量为下列值时输出的数字量：（1）1.25V (2)4V解：（1）1.25/5×212＝1024（2）4/5×212＝3276.83、已知G1（S ）＝S 3，G2（S ）＝32+S ，试分别求出他们中间没有采样开关隔开时，和中间有采样开关隔开时的脉冲传递函数。

解：（1）没有采样开关时：G （Z ）＝Z[G1(S)G2(S)]=Z[3/S ＊2/(S+3)]=2Z[1/S －1/(S+3)]＝)1(23TeZ zZ Z ---- （3分）(2)中间有采样开关时：()()TT e Z Z Z e Z Z Z Z S G Z S G Z Z G Z G Z G 323212116213)]([)]([)()()(----=-*-=*==4.用双线性变换法、后向差分法离散下列连续函数121)(2++=S S S D设T=2S ，写出其脉冲传递函数及差分方程。

解：(1)双线性变换法令11112--+-=Z Z T S 代入式中得)()(5.01)21(25.0121)(1212Z E Z U ZZ Z S S Z D =-++=++=--- 等效差分方程为U(k)=0.5u(k-1)+0.25e(k)+0.5e(k-1)+0.25e(k-2) (2)后向差分法令T Z S 11--=)()(694121)(212Z E Z U ZZ S S Z D =+-=++=-- 等效差分方程为 u(k)=4e(k)/9+2u(k-1)/3-u(k-2)/95、设计算机控制系统中广义对象的脉冲传递函数)268.01()1()2.01)(78.21(000392.0)(121111-------++=Z Z Z Z Z Z G 设系统采样周期T=0.05S ，典型输入信号为斜坡信号，试设计最少拍有纹波控制系统。

教师批阅引言由于最少拍控制系统模拟连续系统要求的参数准确，但在实验电路中的元器件自身参数的不准确性，及受温度或其它因素的影响，很难做到参数的准确，特别是一阶惯性环节和积分环节的参数不易整定，输出波形易出现失真，很难得到理想的结果，多年来基本上是利用传输函数建立仿真模型，这种仿真模型构建方法相对简单，仅用比例积分、一阶惯性和传输函数数学模块搭建，可避免参数的不准确性。

最少拍数字控制器包括最少拍有纹波数字控制器与最少拍无纹波数字控制器两种，要求具有以下特点：（１）准确性。

对特定的参考输入信号在到达稳态后系统输出在采样点的值准确跟踪输入信号即采样点上的输出不存在稳态误差。

（２）快速性。

在各种使系统在有限拍内到达稳态的没计中系统准确跟踪输入量所需的采样周期数应为最少。

（３）稳定性。

数字控制器必须在物理上可实现且应该是稳定的闭环系统。

在采样点上的输出不存在稳态误差，但在采样点间的输出存在稳态误差的系统为有波纹最少拍控制系统。

若在采样点上和采样点间的输出均不存在稳态误差，则这系统为无波纹最少拍控制系统。

它们各有自己的优点，也都存在一些不足。

相对于最少拍无纹波数字控制系统来说最少拍有纹波数字控制系统能使系统输出达到稳态是的拍数最少，但是不能保证任意两个采样点之间的稳态误差为零；最少拍无纹波数字控制系统在采样点上和采样点间的输出均不存在稳态误差，但是它的响应速度相对较慢无论是最少拍有纹波还是最少拍无纹波控制系统，其控制算法都是依据被控对象的准确的数学模型G(z)来确定的。

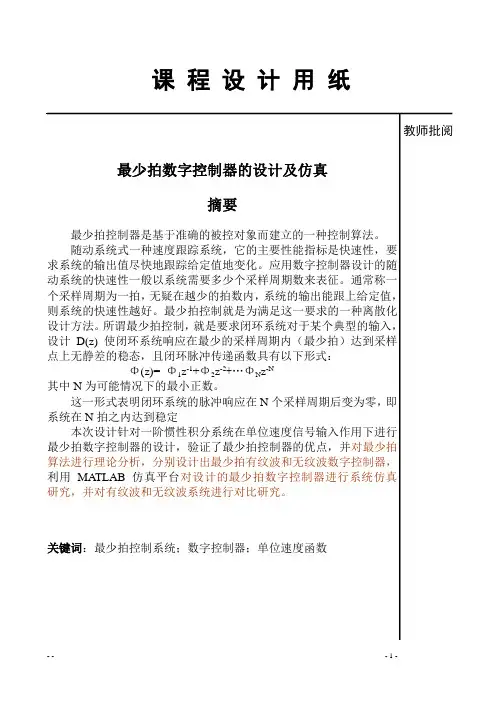

课程设计用纸教师批阅一、设计的目的及意义通过对最少拍数字控制器的设计与仿真，让自己对最少拍数字控制器有更好的理解与认识，透切理解最少拍、最少拍有纹波数字控制器、最少拍无纹波数字控制器的概念，分清最少拍有纹波与无纹波控制系统的优缺点，熟练掌握最少拍数字控制器的设计方法、步骤，并能灵巧地应用MATLAB 平台对最少拍控制器进行系统仿真。

通过设计，加深对计算机控制技术的认识，进一步巩固《计算机控制技术》这一门课程的基础理论知识，提高对计算机控制系统设计的能力二、方案论证 2.1、设计要求设被控对象为一阶惯性加积分环节，时间常数为1S ，增益为10，采样周期T 为1S ，要求针对该对象按最少拍算法设计数字控制器。

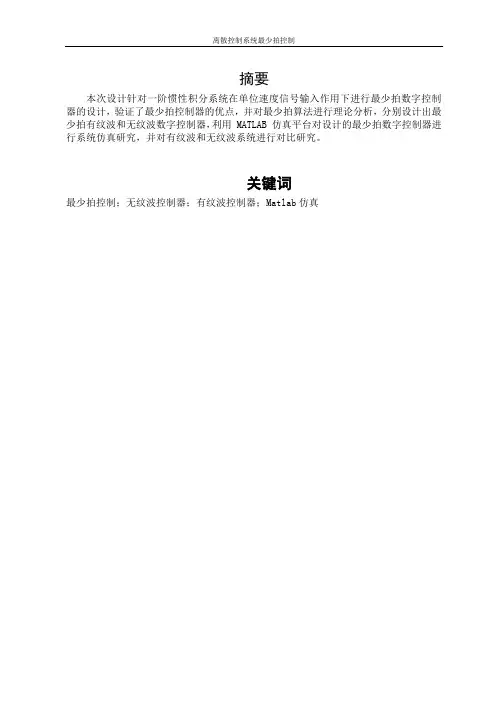

最少拍数字控制器的设计第一篇：最少拍数字控制器的设计离散控制系统最少拍控制摘要本次设计针对一阶惯性积分系统在单位速度信号输入作用下进行最少拍数字控制器的设计，验证了最少拍控制器的优点，并对最少拍算法进行理论分析，分别设计出最少拍有纹波和无纹波数字控制器，利用 MATLAB 仿真平台对设计的最少拍数字控制器进行系统仿真研究，并对有纹波和无纹波系统进行对比研究。

关键词最少拍控制；无纹波控制器；有纹波控制器；Matlab仿真离散控制系统最少拍控制目录摘要 (1)第一章最少拍有纹波控制器设计 (3)1.1 设计原理..............................................................................3 1.2 设计举例..............................................................................5 第二章最少拍无纹波控制器设计..........................................................5 2.1 设计原理..............................................................................5 2.2 设计举例..............................................................................6 第三章基于Matlab的最少拍控制的实现................................................7 3.1 输入单位阶跃信号..................................................................7 3.2 输入单位速度信号..................................................................8 3.3 输入单位加速度信号............................................................9 参考文献..........................................................................................10 致谢 (11)离散控制系统最少拍控制离散控制系统最少拍控制最少拍系统控制设计是指系统在典型输入信号（如单位阶跃输入信号、单位速度输入信号、单位加速度输入信号等）作用下，经过最少拍（有限拍），使系统输出的稳态误差为零。
