昌辉SWP系列数字显示控制仪

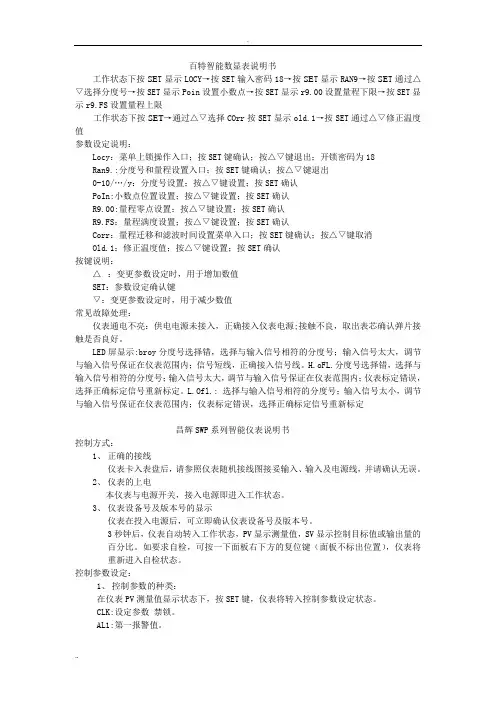

百特智能数显表说明书工作状态下按SE T显示LOCY→按SET输入密码18→按SE T显示RAN9→按SE T通过△▽选择分度号→按SET显示Poin设置小数点→按SET显示r9.00设置量程下限→按SET显示r9.FS设置量程上限工作状态下按SET→通过△▽选择COrr按SET显示old.1→按SET通过△▽修正温度值参数设定说明：Locy：菜单上锁操作入口；按SET键确认；按△▽键退出；开锁密码为18Ran9.:分度号和量程设置入口；按SET键确认；按△▽键退出0-10/…/y：分度号设置；按△▽键设置；按SET确认PoIn:小数点位置设置；按△▽键设置；按SET确认R9.00:量程零点设置；按△▽键设置；按SET确认R9.FS：量程满度设置；按△▽键设置；按SET确认Corr：量程迁移和滤波时间设置菜单入口；按SET键确认；按△▽键取消Old.1：修正温度值；按△▽键设置；按SET确认按键说明：△：变更参数设定时，用于增加数值SET：参数设定确认键▽：变更参数设定时，用于减少数值常见故障处理：仪表通电不亮：供电电源未接入，正确接入仪表电源;接触不良，取出表芯确认弹片接触是否良好。

LED屏显示:broy分度号选择错，选择与输入信号相符的分度号；输入信号太大，调节与输入信号保证在仪表范围内；信号短线，正确接入信号线。

H.oFL.分度号选择错，选择与输入信号相符的分度号；输入信号太大，调节与输入信号保证在仪表范围内；仪表标定错误，选择正确标定信号重新标定。

L.Ofl.: 选择与输入信号相符的分度号；输入信号太小，调节与输入信号保证在仪表范围内；仪表标定错误，选择正确标定信号重新标定昌辉SWP系列智能仪表说明书控制方式：1、正确的接线仪表卡入表盘后，请参照仪表随机接线图接妥输入、输入及电源线，并请确认无误。

2、仪表的上电本仪表与电源开关，接入电源即进入工作状态。

3、仪表设备号及版本号的显示仪表在投入电源后，可立即确认仪表设备号及版本号。

RS-232 RxD TxD GND
ALM1
ALM2 保护接地 电源 AC220V
变送输出 馈电输出 mA 或 V DC24V
RS-485 T/R(B) T/R(A)
图 注： ALM1： 报警 1 输出 ALM2： 报警 2 输出
保
电源 AC220V
护 接 地
ALM2 ALM1
8
SWP 系列智能仪表 交流电工显示控制仪
选择频率报警
数值为“+”表示上限报警; 为 “-” 表示下限报警
*如：ALN1 设为-3，则表示为此报警为功率因素的下限报警。
根据 具体 型号
14
SWP 系列智能仪表 交流电工显示控制仪
符号 AL.1
AH.1
名称 第一报警值 第一报警值
回差
第二报警值 ALn.2
功能选择
AL.2 第二报警值
设定范围
SWP 系列智能仪表 交流电工显示控制仪
SWP-HZ（交流公频周波表：单屏显示）：外形有 160×80、80×160、96×48、48×96、96×96、 72×72、48×48
SWP-AC（交流电压电流表：单屏显示）：外形有 160×80、80×160、96×48、48×96、96×96、 72×72、48×48
92+-00.7
92
+0.7 -0
30
单位：mm
10
SWP 系列智能仪表 交流电工显示控制仪
型号
SWP-W、SWP-COS、SWP-HZ、SWP-AC-C40 系列
仪表
外形
参见 P11 页一级参数设定
显示 1：由参数 CHn1 指定 显示 2：由参数 CHn2 指定，并在运行时

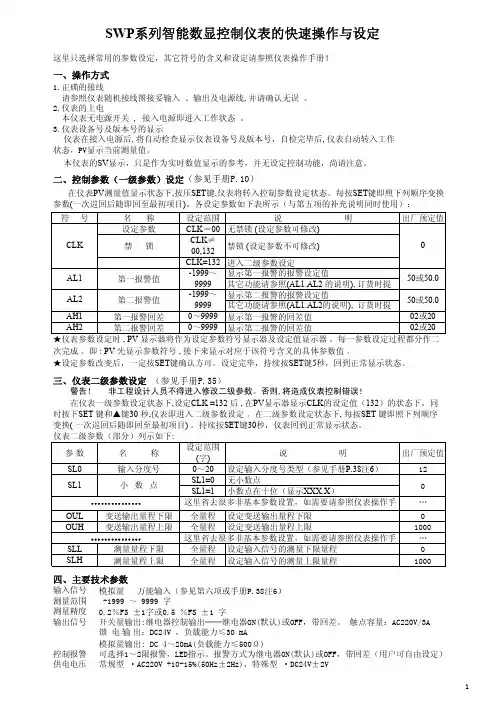

这里只选择常用的参数设定，其它符号的含义和设定请参照仪表操作手册！符 号名 称设定范围说 明出厂预定值设定参数CLK ＝00无禁锁(设定参数可修改)禁 锁CLK ≠00,132禁锁 (设定参数不可修改)CLK=132进入二级参数设定显示第一报警的报警设定值其它功能请参照(AL1.AL2 的说明), 订货时提显示第二报警的报警设定值其它功能请参照(AL1.AL2的说明), 订货时提AH1第一报警回差0～9999显示第一报警的回差值02或20AH2第二报警回差0～9999显示第二报警的回差值02或20三、仪表二级参数设定 （参见手册P.35）警告！ 非工程设计人员不得进入修改二级参数。

否则,将造成仪表控制错误!参 数名 称设定范围(字)说 明出厂预定值SL0输入分度号0～20设定输入分度号类型（参见手册P.38注6）12SL1=0无小数点SL1=1小数点在十位（显示XXX.X ）…OUL 变送输出量程下限全量程设定变送输出量程下限0OUH 变送输出量程上限全量程设定变送输出量程上限1000…SLL测量量程下限全量程设定输入信号的测量下限量程0SLH测量量程上限全量程设定输入信号的测量上限量程1000四、主要技术参数输入信号模拟量 万能输入（参见第六项或手册P.38注6）测量范围 -1999 ～ 9999 字测量精度0.2％FS ±1字或0.5 ％FS ±1 字输出信号开关量输出:继电器控制输出──继电器ON(默认)或OFF，带回差。

触点容量：AC220V/3A 馈 电 输 出：DC24V ，负载能力≤30 mA模拟量输出: DC 4～20mA(负载能力≤500Ω)控制报警可选择1～2限报警，LED指示。

报警方式为继电器ON(默认)或OFF，带回差（用户可自由设定）供电电压常规型 ·AC220V +10-15%(50Hz±2Hz)，特殊型 ·DC24V±2V1SL1小 数 点0SWP 系列智能数显控制仪表的快速操作与设定仪表二级参数（部分）列示如下:★设定参数改变后，一定按SET 键确认方可。

SWP2005系列仪表SWP 系列干式变压器温度智能控制仪 使用手册★ 全电脑数字自动调校 ★ 全开放内部参数设定★ 强大的网络通讯功能昌晖自动化系统有限公司 C H A R M F A I T H A U T O S Y S T E M C O .,L T D .注意事项▲安装、操作和运行前，请认真阅读本说明书！▲本说明书由最终使用者保留！▲在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！▲为了让温控器能够正常投运，在搬运、安装时尽可能小心轻放。

▲尽可能将温控器安装在墙面上。

请勿安装在高温、高湿、强腐蚀性、高场强的环境中▲禁止用明火烧烤测温探头，若需要检测温控仪的输出状态，请使用温控仪的模拟检测输出功能。

（操作密码：见P15）▲ 外部接线时，请参照温控仪后侧端子接线图，注意接线端子哪些是有源、哪些是无源，并参考本册中对继电器接点容量的说明。

▲ 故障、超温、跳闸输出触点为无源触点，使用时应另加电源。

风机控制输出为有源触点，接线无需另加电源。

▲ 配接单相风机的温控仪在接通仪表电源后，接线端子上已带电，切勿用手去接触端子，以免出现危险。

▲ 为保证温控仪输入信号质量，请务必拧紧传感总成插头上的连接螺钉。

▲ 温控仪电源应从市电AC220V获得，而不宜直接取自变压器的次级。

▲如果您在阅读本册和使用温控仪时发现一些疑问或错误，很感谢您能及时与我们联系。

电话：0591-********▲ 本说明书若有进一步修订和更改，恕不另行通知。

目录一、功能概述 (1)二、校对指标 (1)三、型号分类与功能说明 (3)四、外形及面板说明 (6)五、使用简介 (11)六、使用说明 (13)七、干式变压器温控仪系列接线图 (25)八、一般的异常现象及处理方法 (40)九、配件清单 (41)十、订货须知 (41)十一、维护与质保 (42)一、功能概述SWP系列干式变压器温度控制器，是保证干式变压器安全运行的控制装置。
