XMTD-2000智能型数字显示温度控制器使用说明书

XMT-2000 智能型数字显示温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

操作注意为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。

为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。

断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。

显示器易被划伤，禁止用硬物擦拭或触及。

禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。

1．产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。

本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。

本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。

请参照下列代码表确认送达产品是否和您选定的型号完全一致。

XMT□-□□□□-□①②③④⑤⑥①板尺寸（mm）3:时间比例(加热) 5:下限偏差报警省略:80×160(横式) 4:两位PID作用(继电器输出) 6:上下限偏差报警A:96×96 5:驱动固态继电器的PID调节⑤输入代码D:72×72 6:移相触发可控硅PID调节 1:热电偶E:96×48(竖式) 7:过零触发可控硅PID调节 2:热电阻F:96×48(横式) 9:电流或电压信号的连续PID调节 W:自由信号G:48×48 ④报警输出⑥馈电变送输出②显示方式 0:无报警 V12:隔离12V电压输出6:双排4位显示 1:上限绝对值报警 V24:隔离24V电压输出③控制类型 2:下限绝对值报警 GI4:隔离4-20mA变送输出0:位式控制3:上下限绝对值报警2:三位式控制 4:上限偏差报警2．安装2.1 注意事项（5）推紧安装支架，使仪表与盘面结合牢固。

（1）仪表安装于以下环境（2）大气压力：86~106kPa。

XMT系列数显温度调节仪XMT系列数显温度调节仪采用新的智能仪表设计方案，对原有的数显表进行了修正处理，使仪表无论在外观还是性能都有的更进一步的提升，仪表内置PID功能与位式控制功能，采用美观大方的轻触键设置，是工业控制中低价位仪表与高性能定位的理想选择。

一、产品选型二、操作说明设定主控温度正常情况下，按▲键或▼键进入主控制温度设定值状态，显示窗口个位出现小数点并闪烁，此时按▲向上调节温度设定值，按▼向下调节温度设定值(长时间按住▲或▼键可实现连续快加或快减)，按◄移位，按SET键来完成确认修改，在不按任何键的状态下约100秒后自动退回到正常显示状态,仪表承认修改。

PID设定及自整定再次按SET,显示D , 此时按▲向上调节微分时间，按▼向下调节微分时间(长时间按住▲或▼键可实现连续快加或快减)，按◄移位。

再次按SET，显示ＡＴ，约三秒显示ＯＮ或ＯＦＦ，为ON时开启自整定,为ＯＦＦ时关闭自整定，当自整定为开启状态时，仪表进入自整定状态，此时需连接好负载并始仪表符合工作环境或模拟近似工作环境，仪表将根据工作环境调出一组ＰＩＤ值，通过自整定，在大多数情况下，能调出一个比较理想的ＰＩＤ参数，如果没有达到满意的效果，可以通过手动设定ＰＩＤ参数以取得较好的控制效果，请参考相关资料．仪表进入自整定时,A T灯闪动，下排数码管将交替显示A T与设定值，在自整定过程中，由于仪表采用位式控制，此时控制温度可能超过设定温度，因此建议设定温度不要太高，以防由于温度过高而引起的负载损坏。

周期设定与传感器误差修正通过按SET 键，跳过A T 参数设定后显示T, 此参数用来设定输出周期，当输出方式为继电器时，周期设定为10-120秒,周期设定越大，继电器吸合与放开的周期越长，控制精度越低，反正周期越短，控制精度越高，但影响继电器的寿命。

作ＰＩＤ控制时，T 值一般为20，做位式控制时，时间可稍长一些。

当负载为固态继电器或可控硅时，一般设为2. 设定好Ｔ后再次按SC 时，可对传感器进行误差修正。

xmtd数显温控仪设置参数22011、下限偏差告警设置：按SET键选择显示“SLP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

该参数表示告警点低于主控设定点的相差值。

2、上限偏差告警设置：按SET键选择显示“SHP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

该参数表示告警点高于主控设定点的相差值。

3、比例范围设置：按SET键选择显示“P”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

“P”值越大，温控器的主控继电器输出的灵敏度越低，“P”值越小，温控器的主控继电器输出的灵敏度越高。

4、积分时间设置：按SET键选择显示“I”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

设定的积分时间越短，积分作用越强。

5、微分时间设置：按SET键选择显示“D”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

仪表设定的微分时间越长，则以微分作用进行的修正越强。

6、比例周期设置：按SET键选择显示“T”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

7、自整定设置：按SET键选择显示“Aτ”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；设置为“00”表示自整定关闭，设置为“01”表示自整定启动。

8、锁参数设置：按SET键选择显示“LOK”，绿色显示屏显示锁的状态，选择移位、递增、递减键设置或修改该项参数；设置为“00”表示不锁，设置为“01”表示只锁主控以外的参数，设置为“02”表示所有参数全锁定。

参数被锁定后，别人不能修改，需修改时要解锁，即设置为“00”。

9、主控温度上限设置：按SET键选择显示“SOH”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；该参数表示主控继电器动作温度不能高于此值，否则，主控设定温度无效10、温度修正设置：按SET键选择显示“SC”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；当温控器长时间运行后产生测量偏差时，就可使用该项功能修正误差。

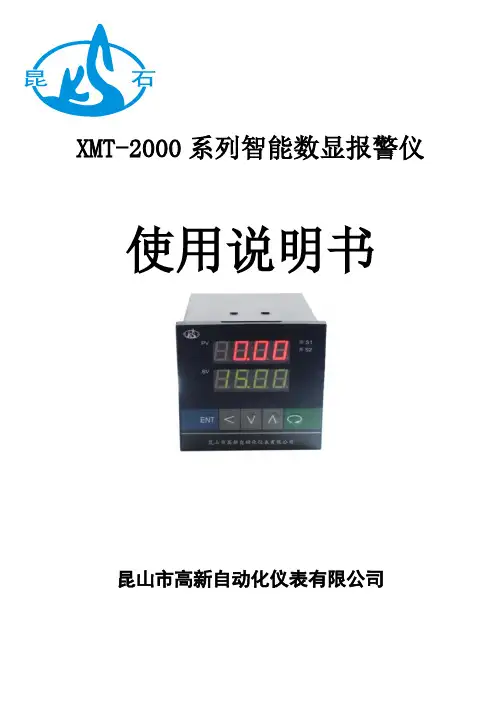

XMT-2000系列智能数显报警仪使用说明书昆山市高新自动化仪表有限公司一、概述●该系列数字显示控制仪主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。

●该系列仪表采用数字校正系统，测量精确稳定，可扩展使用各种非线性传感器。

●丰富的功能，任意输入信号规格，多种输出规格及多种报警设置方式，能广泛满足各种用户需要。

●采用不挥发性存储器进行掉电保护，参数可长期可靠地保存。

●仪表采用全开放式用户自设定界面。

●标准信号输入时，显示量程可编程，变送输出时，输出状态刻度可根据用户需要自行设定。

●仪表因断阻、断偶及其它断信号，仪表屏面会不停闪烁。

二、主要技术指标●输入信号：电阻信号：各种规格的热电阻如：Pt100, Cu50, Cu100, BA1,BA2,G或远传压力电阻电偶信号：各种规格的热电偶如：K,E,S,B,J,T,EA2,N等电压信号：0-5V、1-5V、0-20mV-200mV等电流信号：0-10mA、4-20mA等●测量范围：-1999-9999字●测量精度：0.2%FS±1字或0.5%FS±1字，分辨率：末位±1字●显示方式：-1999-9999设定值显示，-1999-9999测量值显示，发光二极管工作状态显示●输出信号：模拟量输出：0-10mA负载≤1KΩ，4-20mA负载≤500Ω0-5V负载≤750Ω，1-5V负载≤500Ω开关量输出：继电器控制输出（AC220V/3A无感负载）●报警方式：可选择继电器报警方式包括：上下限报警方式上限上上限报警方式下限下下限报警方式上上限上限下限下下限报警方式●恒压电源输出：DC24V电源供二线制变送器使用●使用环境：环境温度：0-50℃，相对湿度：85%RH以下，避免强腐蚀性气体电源电压：AC220V±10% 50HZ±2HZAC90V-260------开关电源DC24V±2V------开关电源●功耗：约5W●重量：约0.5kg●仪表结构：外形：160×80×120mm 80×160×120mm 96×96×120mm 72×72×120mm 96×48×120mm 48×48×120mm 开孔：152×76mm 76×152mm 92×92mm 68×68mm92×44mm 44×44mm三、操作指南1、仪表面板量程单位测量值显示器设定值显示器键盘2、名称及功能内容3、操作方式●正确接线：请参照仪表随机接线图接妥输入、输出及电源线，● 仪表上电：此仪表无电源开关，接入电源即可进入工作状态 ● 一级参数的设定（单显示无）仪表在过程量测量显示状态下，按参数设定状态及各参数列示如表 注：参数设定时，PV 显示器作为参数符号显示器，SV 显示器将作为设定参数值显示器注:用以上操作方法可继续分别设定其它各项参数 二级参数的设定：仪表在正常运行状态下，先按出现：“SEL 、555”字样，将默认数“555三键改为“587”字样，再按键即可进入二级参数的菜单形式，参数设定状态和各参数列示如表☆输入类型☆抗干扰模式☆报警方式☆模拟输出仪表各项基准点的校验菜单的操作此菜单操作主要是仪表长期使用，出现测量值跟实际值偏差较大，可用此菜单操作修正。

XMT-3000 智能型数字显示温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

操作注意为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。

为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。

断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。

显示器易被划伤，禁止用硬物擦拭或触及。

禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。

1．产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。

本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。

本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。

请参照下列代码表确认送达产品是否和您选定的型号完全一致。

ＸＭＴ□-□□□□□□□—□□①②③④⑤⑥⑦⑧⑨⑩①面板尺寸（mm）④报警输出1 ⑥输出类型⑧量程下限D:96×96 0:无报警空:继电器(最大3A) ⑨量程上限E:72×72 1:上限偏差报警 V:逻辑电平输出用于SSR ⑩附加控制F:96×48(竖式) 2:下限偏差报警 I1:0～10mA连续电流空:无ON/OFF控制F(H):48×96(横式) 3:上下限偏差报警（带保持） I2:4～20mA连续电流 ON/OFF:有ON/OFF控制G:48×48 4:上限绝对值报警⑦输入类型②显示方式 5:下限绝对值报警 K(0-700) J(0-550)3:双排显示(经济型) ⑤报警输出2(48×48无) E(0-400) PT100(0-500)③控制类型 0:无报警 PT100(0.0-99.9)4:位式PID动作(加热） 1:上限偏差报警 CU50（0.0-99.9）9:连续PID动作(加热）2．安装2.1 注意事项（5）推紧安装支架，使仪表与盘面结合牢固，收紧螺钉。

XMT数显调节仪使用说明一、概述XM系列数字仪表采用先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、普通TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观察等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定控制、电脑模糊控制等多种控制方式，根据需要还可以增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动控制。

配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。

二、主要技术指标1、显示方式：三位或四位LED数码管直接显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式控制切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：（1）P （比例带）3%；（2）I（积分时间）250s；（3）D（微分时间）50s；（4）输出0～10mA 负载R=1K；输出4～20mA 负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A（直接控制功率1kW以下，阻性负载），大功率时（直接控制功率3kW以下，阻性负载）；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：（180～240）V AC，50Hz，功率小于4W；开关电源（85～242）V AC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。

XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的 XC系列动圈式仪表、一般TD和 TE 系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID 连续调节、 PID 自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC 系列仪表、 TD 及 TE 系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作 -200 ℃～ 1600 ℃范围内的温度测量和自动操纵。

配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。

二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F· S± 1 字、小于± 1%F· S± 1 字二档；3、设定点偏差：小于±0.5%F· S、小于± 1%F· S 二档；4、执电偶冷端补偿：0～ 50℃内误差小于2℃；5、位式操纵切换差小于 1.0%或 0.3%；6、时间比例调节：比例带1%～ 4%，周期： 30s ± 10s ；7、 PID 调节：〔1〕 P〔比例带〕 3%；〔2〕 I 〔积分时间〕 250s；〔3〕 D〔微分时间〕 50s；〔4〕输出 0～ 10mA负载 R=1K；输出 4～20mA负载 R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us 的移相脉冲及电流小于1A 的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～ 50℃范围内使用时，其温度系数小于0.05%/ ℃；11、工作电源：〔 180～ 240〕VAC，50Hz，功率小于4W；开关电源〔 85～242〕VAC， 50Hz/60Hz;12、工作环境：温度0～ 50℃，相对湿度小于85%的无腐蚀性气体场合。

XMT-6000智能型数字显示温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

！警告接线警告—如果仪表失效或发生错误，可能引起系统故障，安装外部保护电路以防止此类事故。

—为防止仪表损坏或失效，选用适当的保险丝保护电源线及输入／输出线以防电流冲击。

仪表供电—为防止触电或仪表失效，所有接线工作完成后方能接通电源。

禁止在易燃气体附近使用—为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。

严禁触及仪表内部—为防止触电或燃烧，严禁触及仪表内部。

发生质量问题请与上海亚泰仪表厂营销部联系，只有“亚泰”服务工程师可以检查内部线路或更换部件，仪表内部有高电压，高温部件，非常危险！严禁改动仪表—为防止事故或仪表失效，严禁改动仪表。

保养—为防止触电，仪表报废或失效，只有“亚泰”服务工程师可以更换部件。

—为保证仪表长期安全使用，应定期保养。

仪表内部某些部件可能随使用时间的延长而损坏。

操作注意断电后方可清洗仪表。

清除显示器上污渍请用软布或棉纸。

显示器易被划伤，禁止用硬物擦拭或触及。

禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。

1．产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷等机械设备；恒温干澡、金属热处理等设备的温度控制。

本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。

本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。

请参照下列代码表确认送达产品是否和您选定的型号完全一致。

ＸＭＴ□-□□□□□□□—□①②③④⑤⑥⑦⑧⑨①面板尺寸mm⑤输入类型D:96×96 1:热电偶信号E:72×72 2:热电阻信号F:96×48(竖式)；F(H):48×96(横式) ⑥输出类型G:48×48 空:继电器(最大1A)②显示方式 V:逻辑电平输出用于SSR6:双排显示（经济型） B: 继电器(最大10A)③控制类型 G: 可控硅输出（直接带300W以下负载）0:位式动作⑦分度号3:时间比例动作⑧量程下限4:两位PID动作及自动整定⑨量程上限7:单相过零脉冲PID及自动整定<附件>④限位报警安装支架2套，说明书一份0:无报警1:上限报警(XMTD、XMTF过零脉冲输出、逻辑电平输出，以及XMTG的各型号不能带上限报警)2．安装（5）推紧安装支架，使仪表与盘面结合牢固，收紧螺钉。

XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。

技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。

这是仪表的标准显示方式。

（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。

（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。

定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。

当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。

此时可用按住减键3秒钟重新启动一个定时周期。

只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。

一个定时周期结束后,由BL参数决定第二报警继电器的动作。
