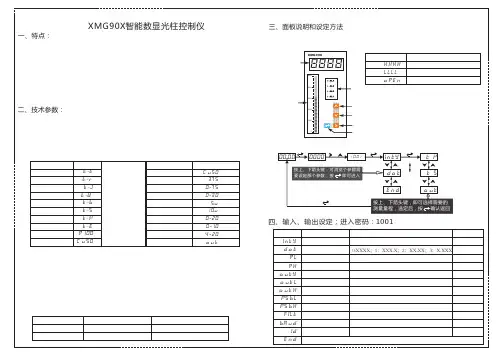

智能数字_ 光柱显示控制仪使用手册

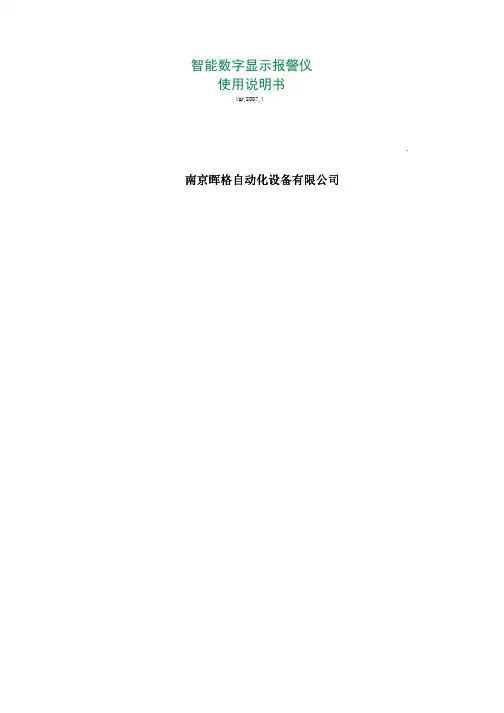

智能数字显示报警仪使用说明书.南京南京晖格晖格晖格自动化自动化自动化设备设备设备有限有限有限公司公司公司Ver.2007.1智能数字(光柱)显示报警仪通过ISO9001:2000国际质量体系认证 中华人民共和国计量器具生产制造许可证 通过国际电工委员会IEC61000IEC61000--4-0:1995标准的电磁兼容试验目 录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (17)六、仪表选型方法 (26)七、仪表的校准 (27)八、仪表报警的设置 (31)九、仪表的故障处理 (34)十、仪表的安装 (37)十一、仪表的定货与随机附件 (44)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

1一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

液位计配套远传仪表XGZU—500型智能光柱指示数字显示调节报警仪使用说明书上海风雷自动化仪表有限公司前言XGZU—500系列光柱指示数字显示液位调节报警仪是我公司研制开发的新一代智能化数字显示兼光柱指示通用化极强的显示调节仪。

由于仪表以微处理器为核心，软件进行信号处理，能灵活方便地设定个参数，故具有高精度、高可靠、通用性极强的特点。

为用户选型，备品管理带来了方便。

该系列仪表还可配接各类变送器，可广泛适用于化工、石化、电力、冶金、轻纺、环保、城建等行业。

实现对被测对象的自动测量和显示及控制。

● 量程范围可自行任意方便设定（包括小数点位置）。

● 自动稳零系统，保证仪表长期稳定性。

● 软件进行调零和调满度，调校便捷。

● 无电位器等调整器件，使仪表稳定性、抗震动等性能都得到极大的改善。

● 仪表配置2个报警点，报警方式分为上限或下限可供选择，有越限声光报警和继电器接点输出。

一、主要技术性能● 输入信号：501（电阻型）0~5000Ω（根据配套液位计量程阻值设定约500Ω/m）503（电流型）4~20mA（可编量程），输入阻抗50Ω● 测量范围：四位LED数显：可编量程-1999~999951线光柱指示：0~100%指示● 供变送器电源：24VDC 40mA（限电流型）● 变送器输出电流：4~20mA（RL≤500Ω）（0~10mA RL≤1kΩ，限电阻型，订货时提出）● 基本误差：数字显示±0.5%FS +1个字光柱指示±1根线±4%设定误差±0.5%FS +1个字切换差±1%FS变送输出±0.5%FS● 显示分辨率0.01、0.1、1● 报警控制：面板有上限（H）、上上限（HH）、下限（L）、下下限（LL）报警灯及对应的输出继电器。

当显示值高于或低于用户设定的上、下限值时，对应的报警灯闪烁显示，且对应的继电器接点状态改变，同时伴有声响。

● 声响消除：当用户确认越限后，按任意键可消除声响。

智能数字式显示仪表（使用说明书）全电脑数字自动校准多种输入信号自由设定多种外形尺寸可供选择软硬件看门狗，稳定、可靠宽范围超强开关电源1目录1、概述 (4)1．1主要特点 (4)1．2仪表维护 (5)2、型号定义 (6)3、技术规格 (9)3.1基本技术规格 (9)3.2选配件技术规格 (11)4、安装与接线 (13)5、参数速查表 (18)6、操作 (23)6.1面板及按键说明 (23)6.2参数设置说明 (24)6.3参数设置方法 (24)7、功能及相应参数说明 (26)7.1测量及显示 (26)7.3报警输出 (30)7.4变送输出 (32)7.5通讯接口 (33)7.6打印接口及打印单元 (35)28、调校 (37)9、输入信号故障处理 (38)10、抗干扰措施 (39)31、概述1．1主要特点◆人性化设计的操作方法，易学易用，并且不同功能档次的仪表操作相互兼容。

◆包含国际上同类仪表的几乎所有功能，通用性强，技术成熟可靠。

◆提供多个型号，无论是要求功能强大，还是要求价格经济，都能获得满意的选择。

◆全球通用的100 －240VAC 输入范围开关电源或24VDC 电源供电，并具备多种外型尺寸供客户选择。

◆输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。

◆具有多类型输入功能，一台仪表可配接不同的输入信号（热电偶、热电阻、线性电压、线性电流、线性电阻等，无需人工跳线仪表自动识别）大大减少了备表的数量。

◆采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

◆全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。

独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。

读取一次测量数据的时间小于10ms。

提供测试软件，组态软件和应用软件技术支持。

◆产品经第三方权威机构检测获得CE 认证标志，抗干扰性能符合在严酷工业条件下电磁兼容（EMC ）的要求。

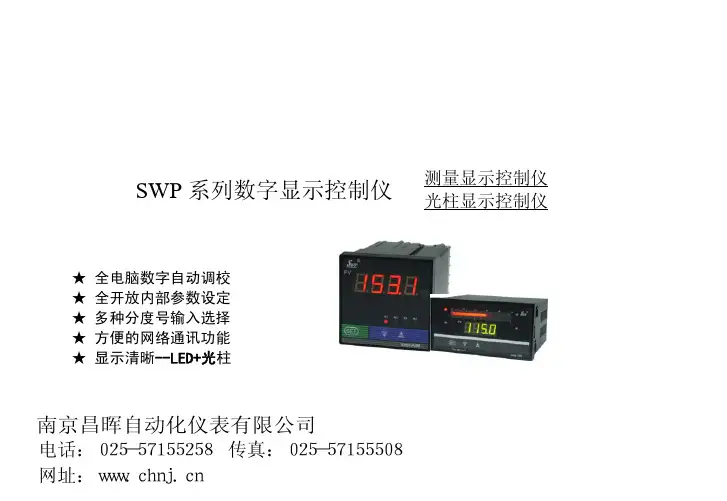

测量显示控制仪SWP系列数字显示控制仪光柱显示控制仪★全电脑数字自动调校★全开放内部参数设定★多种分度号输入选择★方便的网络通讯功能★显示清晰--LED+光柱南京昌晖自动化仪表有限公司电话：０２５－５７１５５２５８ 传真：０２５－５７１５５５０８SWP 系列显示控制仪适用于各种温度、压力、液位、速度、长度等的测量控制。

采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。

SWP系列光柱显示控制仪集数字测量显示和模拟测量显示于一体，采用数码LED显示，可精确的显示控制实时测量值；同时采用高精度100线光柱显示，清晰直观的显示实时测量值。

以方便直观的与其它测量参数进行比较。

SWP 系列显示控制仪向用户开启了仪表内部参数 ( 包括输入类型、运算方式、输出参数、通讯参数等 ) 的设定界面。

SWP系列显示控制仪可切换输入多种分度号。

采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。

整个仪表改型过程不需断电，只需设定仪表的分度号及相关参数，即可在线完成输入分度号的更改。

SWP系列显示控制仪支持多机通讯，具有多种标准串行双向通讯功能，可选择多种通讯接口方式（如RS-232C、RS-485、RS-422等），通讯波特率300～9600bps仪表内部参数自由设定。

可与各种带串行输入输出的设备（如电脑、可编程控制器、PLC等）进行通讯，构成智能管理系统。

配用SWP系列数据采集器和基于WINDOWS’9X平台的全中文SWP 工控组态软件，可方便的实现多台仪表与上位机进行联网管理。

主要特点 :. 全新概念的计算机数字自动调校. 测量值零点迁移功能. 测量值增益放大功能. 冷端补偿值零点迁移功能. 冷端补偿增益放大功能. 变送输出值零点迁移功能. 变送输出值增益放大功能. 清晰明确的测量值显示. 高清晰LED数字显示测量值. 高亮度光柱测量值显示. 支持多机网络通讯 , 通讯协议可任意自由设定. 独特的全开放式用户自设定界面1. 输入信号类型设定 . 测量值零点与量程范围设定. 报警方式设定 . 输出方式设定 . 设定参数断电永久保留及参数密码锁定 . 全数字化冷端补偿. 可选择仪表内部冷端补偿 . 可选择外接冷端补偿（适用于高精度测量场合） . 多规格外形结构尺寸 . 交直流开关电源供电方式;一. 输入信号与适配传感器1 . 配用标准分度号温度传感器 :分 度 号分辨率 ℃配 用传 感 器 测 量 范 围 B 1 铂30 - 铂6铑 400 ～ 1800 ℃ S1 铂10 - 铂 0 ～ 1600 ℃ K 1 镍铬 - 镍硅 0 ～ 1300 ℃ E1 镍铬 - 康铜 0 ～ 1000 ℃ J1 铁 - 康铜 0 ～ 1200 ℃ T0.1 铜 - 康铜 -199.9～320.0℃ WRe 1 钨3 - 钨250 ～ 2300 ℃ Pt100 1 铂热电阻R 0=100Ω -199 ～ 650 ℃ Pt1000.1铂热电阻R 0=100Ω -199.9 ～320.0℃ 输入信号Cu500.1铜热电阻R 0=50Ω-50.0 ～150.0℃2 . 配用标准信号变送器 :2标准信号的变化范围输 入 阻 抗配 用 变 送 器 测 量 范 围 ≥10 M Ω 各种mV 信号 霍尔变送器输0～10mA ≤500Ω 与DDZ -Ⅱ型仪表配套 根据用户需要自由设定。

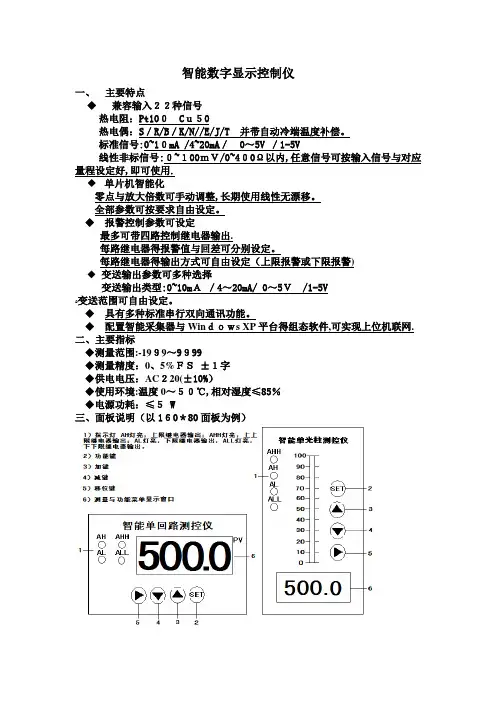

智能数字显示控制仪一、主要特点◆兼容输入２２种信号热电阻：Pt10０ Cｕ５0热电偶：S／R/B／K/N//E/J/T 并带自动冷端温度补偿。

标准信号:0~1０mA /4~20mA／0～5V ／1-5V线性非标信号:０~１00ｍＶ/0~4０0Ω以内,任意信号可按输入信号与对应量程设定好,即可使用.单片机智能化零点与放大倍数可手动调整,长期使用线性无漂移。

全部参数可按要求自由设定。

◆报警控制参数可设定最多可带四路控制继电器输出.每路继电器得报警值与回差可分别设定。

每路继电器得输出方式可自由设定（上限报警或下限报警)◆变送输出参数可多种选择变送输出类型:0~10mＡ／4～20mA/ 0～5Ｖ/1-5Vﻩ变送范围可自由设定。

◆具有多种标准串行双向通讯功能。

◆配置智能采集器与Winｄｏｗs XP平台得组态软件,可实现上位机联网.二、主要指标◆测量范围:-19９9～9９99◆测量精度：0、5%ＦＳ±１字◆供电电压：AC２20(±10%）◆使用环境:温度0～５０℃,相对湿度≤85％◆电源功耗：≤５ W三、面板说明（以1６0＊80面板为例）四、型号定义五、输入类型选型代码（与参数Sｎ对应）代码输入类型与测量范围代码输入类型与测量范围代码输入类型与测量范围00 S （0~１600℃）08 Pt100(－2０0~８５0℃)1６ｍV非标信号（0~100mV) 0１R(０～160０℃）０９Cu5０(-50～１50℃)1７电阻非标信号(0~400Ω）02 B(2０0～1８00℃）１０0～5V(-1９99～９９99）1８频率非标信号（0~3000Hz) 03 Ｋ(0～1300℃）１1 1~5V(—199９～9999)19 0～5V开方（-1９９9～９99９）０4 Ｎ(０～1３00℃）1２0～10V（-1999～9999)20 1～5V开方（-1９99~9９99）05 E（０~800℃)13 ０～１0mＡ（—1９９9～9999)２１０~１０mA开方(—１999～9９99）0６J（0～６５0℃）14 0～2０mA(—1999～99９9）22 4~２０mA开方(-1999～9999)07 T（-200~400℃）１５4～２0mＡ(－1９99～9999）23 全切换输入长按ＳＥT键3秒后,就可进入下列菜单：每按一次减键就照下列顺序变化参数，参数循环变化！要设定当前参数值，按一下SET键进入,通过移位键与加减键改变数值，设定好再按一下ＳET键确认！如要返回测量界面,长按3秒出来！在进入一级菜单中出现PAＳS时，按一下SEＴ键，在ＰV窗口输入密码５55,按一下ＳET键进入下列菜单：每按一次减键就照下列顺序变化参数，参数循环变化！要设定当前参数值,按一下SEＴ键进入，通过移位键与加减键改变数值，注1:接远传压力表输出，以量程0输出０～37５Ω为例，把Ｓｎ设为17，dot=2, P ＵL=0、０0,与PUH=１、００，ｌnPL＝0 ，lnPH＝３75，,设定好，就能显示测量值！1仪表与传感器量程得选择：所有传感器得量程一定要与仪表得量程一致，否则,仪表显示不准例:液位变送器量程0—5米（铭牌为准），输出4～20mA例一:以上面0－5米变送器为例!高于４米，低于1米都要报警可以自己选择!（用户可根据自己得实际情况改变报警方式)例四：特殊要求！有客户在使用光柱仪表时,如买得变送器量程０～８m,实际测量液位0~５m，需要光柱条得百分百显示随0~5ｍ得变化，显示还就是真实得测量值!如下设定参数:把Ｓn设为15,dot=2， PUL=０、０0，与PUH=5、00,ＳUH=８、0０/5、00=1、６00１、通讯及打印协议（另附)2、维护与质保由于设计上已考虑到仪表得长期稳定性,在正常使用情况下，仪表无需特别维护。

智能数字显示报警仪使用说明书智能数字(光柱)显示报警仪?通过ISO9001:2000国际质量体系认证?中华人民共和国计量器具生产制造许可证?通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (17)六、仪表选型方法 (26)七、仪表的校准 (27)八、仪表报警的设置 (31)九、仪表的故障处理 (34)十、仪表的安装 (37)十一、仪表的定货与随机附件 (44)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻/频率等), 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排或单排四位LED显示测量值(PV)和设定值(SV)，以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口(RS485或RS232C)输出等。

一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

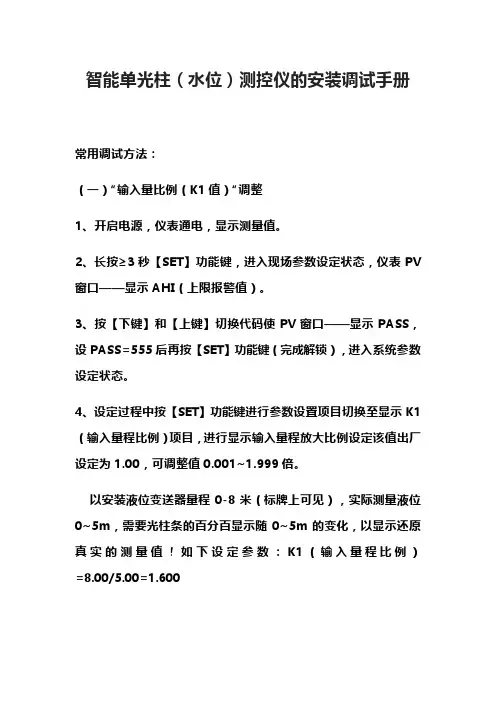

智能单光柱（水位）测控仪的安装调试手册常用调试方法：（一）“输入量比例（K1值）“调整1、开启电源，仪表通电，显示测量值。

2、长按≥3秒【SET】功能键，进入现场参数设定状态，仪表 PV 窗口——显示AHI（上限报警值）。

3、按【下键】和【上键】切换代码使PV窗口——显示PASS，设PASS=555后再按【SET】功能键（完成解锁），进入系统参数设定状态。

4、设定过程中按【SET】功能键进行参数设置项目切换至显示K1（输入量程比例）项目，进行显示输入量程放大比例设定该值出厂设定为1.00，可调整值0.001~1.999倍。

以安装液位变送器量程0-8米（标牌上可见），实际测量液位0~5m，需要光柱条的百分百显示随0~5m的变化，以显示还原真实的测量值！如下设定参数：K1（输入量程比例）=8.00/5.00=1.600功能键退出参数设定状态回到运行状态。

（二）报警值设定此设定不需要进行“系统参数设定”，只需在“现场参数设定”中即可完成。

1、开启电源，仪表通电，显示测量值。

2、长按≥3秒【SET】功能键，进入现场参数设定状态，仪表 PV窗口——显示AHI（上限报警值）。

上述操作同（一），下面不需要解锁操作。

3、再【SET】功能键进入调整至要修改的参数位。

以液位变送器0-5米（标牌上），水位＞4米时输出报警，＜1米时报警，>4.5米，＜0.5米为例（以cm为单位，即1m=100.0cm）参数设定如下：ALo（下限报警）=100LL (下下限报警）=50AHI（上限报警）=400AHH（上上限报警）=450功能键退出参数设定状态回到运行状态。

说明：当仪表多年使用后由于零件老化，示值产生不可逆转的源移且超出精度范围或改变标准信号型仪表的输入信号类型且具备符合检定规范所要求的准确度的标准器时，也可进行相关参数的调整。

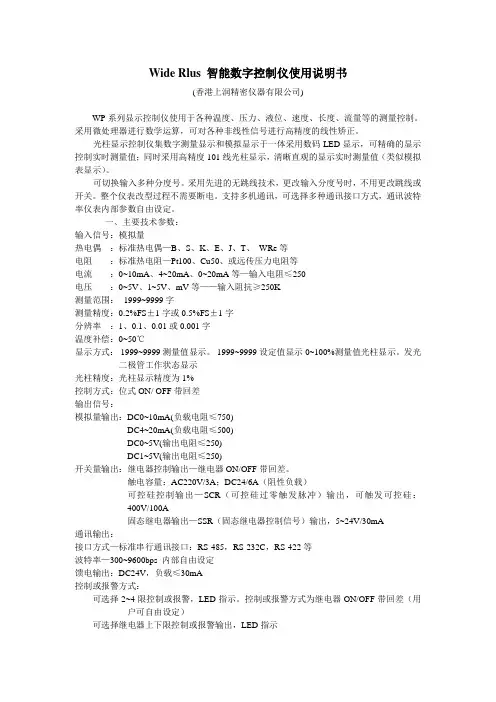

Wide Rlus 智能数字控制仪使用说明书(香港上润精密仪器有限公司)WP系列显示控制仪使用于各种温度、压力、液位、速度、长度、流量等的测量控制。

采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。

光柱显示控制仪集数字测量显示和模拟显示于一体采用数码LED显示，可精确的显示控制实时测量值；同时采用高精度101线光柱显示，清晰直观的显示实时测量值（类似模拟表显示）。

可切换输入多种分度号。

采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。

整个仪表改型过程不需要断电。

支持多机通讯，可选择多种通讯接口方式，通讯波特率仪表内部参数自由设定。

一、主要技术参数：输入信号：模拟量热电偶：标准热电偶—B、S、K、E、J、T、WRe等电阻：标准热电阻—Pt100、Cu50、或远传压力电阻等电流：0~10mA、4~20mA、0~20mA等—输入电阻≤250电压：0~5V、1~5V、mV等——输入阻抗≥250K测量范围：- 1999~9999字测量精度：0.2%FS±1字或0.5%FS±1字分辨率：1、0.1、0.01或0.001字温度补偿：0~50℃显示方式：-1999~9999测量值显示。

-1999~9999设定值显示0~100%测量值光柱显示。

发光二极管工作状态显示光柱精度：光柱显示精度为1%控制方式：位式ON/ OFF带回差输出信号：模拟量输出：DC0~10mA(负载电阻≤750)DC4~20mA(负载电阻≤500)DC0~5V(输出电阻≤250)DC1~5V(输出电阻≤250)开关量输出：继电器控制输出—继电器ON/OFF带回差。

触电容量：AC220V/3A；DC24/6A（阻性负载）可控硅控制输出—SCR（可控硅过零触发脉冲）输出，可触发可控硅：400V/100A固态继电器输出—SSR（固态继电器控制信号）输出，5~24V/30mA通讯输出：接口方式—标准串行通讯接口：RS-485，RS-232C，RS-422等波特率—300~9600bps 内部自由设定馈电输出：DC24V，负载≤30mA控制或报警方式：可选择2~4限控制或报警，LED指示。

智能数字显示控制仪说明书本厂产品是以单片微型计算机为核心、大规模集成电路为外围部件组成的高精度测控仪表，软、硬件采用多种抗干扰技术，采用EEPROM存储现场的工作数据，具有停、掉电数据不丢失，使用可靠性高的特点。

功能简介:◆显示测量值◆设定控制值及输出控制方式◆可自由设定显示量程及小数点位数◆测量值变送输出,自由设定变送输出量程范围(可选功能)◆通过输入被测液体密度值实现不同液体液位的测量（可选功能）技术指标:◆开口尺寸:76*152;152*76;92*92;68*68;92*44共5种◆输入信号:线性电流信号或线性电压信号◆精度等级:0.5级◆采样速度:3次/秒◆电源电压:AC220V-10%--AC220V+10% ◆消耗功率:<=9W◆继电器触电容量:3A/220V(无感性负载)名词解释:二位式调节表(上限调节并带回差):仪表内只有一个上限继电器,当测量值高于设定值加P(P为上限回差值;后同)时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于设定值减P时,上限继电器中低通,同时指示灯“HA”灭.三位式调节表(上下限调节表):仪表内有两个继电器,可分别设定上限下限两个控制点; 当测量值高于上限设定值时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于上限设定值时,上限继电器中低通,同时指示灯“HA”灭. 当测量值高于下限设定值时,下限继电器中低通,同时指示灯“LA”灭; 当测量值低于下限设定值时,下限继电器中高通,同时指示灯“HA”亮范围调节表: 仪表内只有一个上限继电器,用此继电器可将被测量控制在设定的范围内,此种控制广泛用于不允许设备频繁启动的场合如控制水泵.控制过程如下:当测量值小于下限值时上限继电器中低通,“LA”灯亮;当测量值大于上限值时上限继电器中高通,“HA”灯亮;当测量值在上限值与下限值之间时,“LA”“HA”均灭,上限继电器维持原状态即:当测量值由下限值向上限值变化时,上限继电器维持中低通的状态; 当测量值由上限值向下限值变化时,上限继电器维持中高通的状态.上下限分别带回差调节表:在上限调节带回差表基础上增加下限调节并带回差,下限回差值用“A”表示; 当测量值高于上限设定值加P(P为上限回差值;后同)时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于上限设定值减P时,上限继电器中低通,同时指示灯“HA”灭;当测量值高于下限设定值加A(A为上限回差值;后同)时,下限继电器中低通,同时指示灯“LA”灭; 当测量值低于下限设定值减P时,下限继电器中高通,同时指示灯“LA”亮.仪表的操作:三个按键功能说明:“—”键设定/确认/提取键.该键的作用时进入仪表的设定状态,提取出原存的设定值,,待新的设定值修改完成后按该键确认修改有效并存入仪表内存,同时提取出下一个设定值.“∧”键显示数据加1功能键,单次按此键时数据加1;按住该键不动,显示数值将快速增加,松手后停止.“∨”键显示数据减1功能键,单次按此键时数据减1;按住该键不动,显示数值将快速减小,松手后停止.操作顺序: 注意：以下操作步骤中有些参数可能不出现，是否出现根据仪表型号不同而不同输入修改密码∶在测量状态下按一下“—”键，仪表即刻进入设定状态。

XGZU-500系列智能光柱指示数字显示调节报警仪使用说明书液位计配套远传仪表XGZU—500型智能光柱指示数字显示调节报警仪使用说明书上海风雷自动化仪表有限公司前言XGZU—500系列光柱指示数字显示液位调节报警仪是我公司研制开发的新一代智能化数字显示兼光柱指示通用化极强的显示调节仪。

由于仪表以微处理器为核心，软件进行信号处理，能灵活方便地设定个参数，故具有高精度、高可靠、通用性极强的特点。

为用户选型，备品管理带来了方便。

该系列仪表还可配接各类变送器，可广泛适用于化工、石化、电力、冶金、轻纺、环保、城建等行业。

实现对被测对象的自动测量和显示及控制。

● 量程范围可自行任意方便设定（包括小数点位置）。

● 自动稳零系统，保证仪表长期稳定性。

● 软件进行调零和调满度，调校便捷。

● 无电位器等调整器件，使仪表稳定性、抗震动等性能都得到极大的改善。

● 仪表配置2个报警点，报警方式分为上限或下限可供选择，有越限声光报警和继电器接点输出。

一、主要技术性能● 输入信号：501（电阻型）0~5000Ω（根据配套液位计量程阻值设定约500Ω/m）503（电流型）4~20mA（可编量程），输入阻抗50Ω● 测量范围：四位LED数显：可编量程-1999~999951线光柱指示：0~100%指示● 供变送器电源：24VDC 40mA（限电流型）● 变送器输出电流：4~20mA（RL≤500Ω）（0~10mA RL≤1kΩ，限电阻型，订货时提出）● 基本误差：数字显示±0.5%FS +1个字光柱指示±1根线±4%设定误差±0.5%FS +1个字切换差±1%FS变送输出±0.5%FS● 显示分辨率0.01、0.1、1● 报警控制：面板有上限（H）、上上限（HH）、下限（L）、下下限（LL）报警灯及对应的输出继电器。

当显示值高于或低于用户设定的上、下限值时，对应的报警灯闪烁显示，且对应的继电器接点状态改变，同时伴有声响。

一、概述SWP-T80光柱显示控制仪适用于各种温度、压力、液位、速度、长度等的测量控制。

采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。

SWP-T80光柱显示控制仪向用户开启了仪表内部参数(包括输入类型、运算方式、输出参数、通讯参数等)的设定界面。

SWP-T80光柱显示控制仪可切换输入十九种分度号。

采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。

整个仪表改型过程不需断电，只需设定SWP-T80分度号及相关参数，即可在线完成输入分度号的更改。

SWP-T80光柱显示控制仪支持多机通讯，具有多种标准串行双向通讯功能，可选择多种通讯接口方式（如RS-232C、RS-485、RS-422等），通讯波特率300-9600bps仪表内部参数自由设定。

可与各种带串行输入输出的设备（如电脑、PLC、DCS等）进行通讯，构成智能管理系统。

配用数据采集器和组态王等诸多工控组态软件，可方便的实现多台仪表与上位机进行联网管理。

二、主要特点1、全新概念的计算机数字自动调校.测量值零点迁移功能.测量值增益放大功能.冷端补偿值零点迁移功能.冷端补偿增益放大功能.变送输出值零点迁移功能.变送输出值增益放大功能2、清晰明确的测量值显示.高清晰LED数字显示测量值.高亮度光柱测量值显示3、支持多机网络通讯,通讯协议可任意自由设定4、独特的全开放式用户自设定界面.输入信号类型设定.测量值零点与量程范围设定.报警方式设定.输出方式设定5、设定参数断电永久保留及参数密码锁定6、全数字化冷端补偿.可选择外接冷端补偿（适用于高精度测量场合）.可选择仪表内部冷端补偿7、两种规格外形结构尺寸三、输入信号与适配传感器1、热电偶输入B、S、K、E、J、T、WRe 分度号2、热电阻输入Pt100、Cu503、标准电流输入0-10mA（输入阻抗≤500Ω）4-20mA（输入阻抗≤250Ω）4、标准电压输入0-5V（输入阻抗≥250kΩ）1-5V（输入阻抗≥250kΩ）5、电阻（远传压力表）输入30-350Ω6、其他电流输入0-20mA 等电流信号（按用户要求定制）7、其他电压输入0-10V、0-100V 等电压信号（按用户要求定制）四、主要技术指标输入信号热电偶标准热电偶B、S、K、E、J、T、WRe 等电阻标准热电阻Pt10、Pt100、Cu50和远传压力表电阻输出电流0-10mA、4-20mA、0-20mA 等（输入阻抗≤250Ω）名称横式光柱显示控制仪竖式光柱显示控制仪仪表型号SWP-T80SWP-ST80仪表外形外形尺寸160×80×140mm 80×160×140mm 开孔尺寸152×76mm76×152mm电压0-5V、1-5V、0-10V、0-100V等（输入阻抗≥250kΩ）测量范围-1999～9999字测量精度0.5％FS±1字分辨率热电偶输入时为1字（显示值为整数、无小数点）Pt100.1电阻输入（量程为-99.9～199.9℃）时为0.1字Pt100、Cu50、Pt10电阻输入时为1字远传压力表输入时为1字电流和电压输入时可选1字、0.1字、0.01字和0.001字温度补偿0-50℃显示方式-1999～9999测量值显示-1999～9999设定值显示发光二极管工作状态显示控制方式位式ON/OFF带回差输出信号模拟量输出0-10mA（负载能力≤750Ω）4-20mA（负载能力≤500Ω）0-5V(输出能力≤250Ω)1-5V(输出能力≤250Ω)开关量输出继电器控制输出（继电器ON/OFF带回差）触点容量AC220V/3A；DC24V/6A（阻性负载）可控硅控制输出SCR可控硅过零触发脉输出,可触发可控硅400V/100A固态继电器输出SSR固态继电器控制信号输出（6-24V/30mA，电压不可调)通讯输出接口方式标准通信接口RS-485,RS-232C,RS-422等波特率300-9600bps内部自由设定馈电输出DC24V，负载能力≤30mA控制方式可选择1-4个继电器输出（ON/OFF带回差）控制精度±1字报警方式可选择1-4个继电器输出（ON/OFF带回差）SWP-T80智能光柱显示控制仪（2015版）报警精度±1字温度补偿0-50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警（热电偶或电阻输入时），状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯接口为二线制、三线制或四线制（如RS-485、RS-232C、RS-422等），亦可由用户特殊要求，波特率300-9600bps可由仪表内部参数自由设定。

无锡威尔太智能单光柱说明书
1、智能单光柱测控仪设定就可以调节水位，输出4-20ma电流信号，加配液位变送器进行控制水位，配合您的水位探头，可以设置高水位和低水位，最多可带4个开关量报警。

2、结构原理：
静压液位变送器传感器是通过测量由液位产生的静压力来确定液位高度的。

当液体密度为一定值时，液位将与压力成线性关系。

这一压力作用在变送器扩散硅压力传感器的感压面上，通过传感器的压阻效应，将液柱压力转换成电压信号。

这一信号经放大直接转换成4-20mA。

智能单光柱测控仪参数一、显示锅炉水位显示缺水状态:光柱不亮，PV窗口显示0 状态指示:ALL、AL、AH指示灯亮锅炉水位显示低水位:光柱显示%25左右，PV窗口显示25状态指示:AL、AH 指示灯亮锅炉水位显示正常水位:光柱显示%50左右，PV窗口显示50状态指示:AH 指示灯亮锅炉水位显示高水位:光柱显示%75左右，PV窗口显示75状态指示:指示灯不亮锅炉水位显示超高状态:光柱全亮，PV窗口显示100状态指示:AHH指示灯亮二、参数(先调整二级参数，再调整一级参数)按“SET”直至显示项目“AH” 在显示项目时，再次按“SET”显示数值，调好数值后按“SET”退出本次设定项目，按“?”或“?”键选择其它项目，如需换位数按“?”。

对比以下数值调整。

(1)一级参数AH=85 DH=0 AL=15 DL=0 AHH=85 DHH=0 ALL=15 DLL=0上限偏移下限偏移上上限偏移下下限偏移(2)二级参数按“SET”进入项目设置，显示“AH” 再按“?”或“?”直至显示:PASS，输入:555换位数按“?”。

输好后按“SET” 显示项目后，再次按“SET”显示数值。

按“?”或“?”选择项目。

SN=15 DOT=0 PUL=0 PUH=100 PBIA=0 FILE=0.100 K1=1.000 OU-A=2 PH=2PL=2类型小数点下量程上量程无无无无上限报下限报PHH=1 PLL=2 INPH=100 INPL=0 上上限报下下限报无无三、使用水位变送器(双线)接至电控柜后，红色LED亮。

输出端为四红一黑，定义:黑线接水位电极外壳(5)从黑线开始的第一个红线为:最低水位接电极(4)号，低水位接电极(3)号，高水位接电极(2)号，超高水位接电极(1)注意:1、二个水位电极的外壳连接在一起，再接到黑色线上，外壳线连接必须牢固。

2、水位电极内故障或有污物，均可导致无法正常显示水位3、变送器距离锅炉水位电极至少有50mm,否则易受热损坏，或者不稳定。
